Afficher une image en GED dans une fiche DIAPASON

Comment afficher une image en GED dans un formulaire DIAPASON ? 🧐

1-Dans la requête, on alimente une variable d’affichage avec le chemin de l’image

Voici un exemple, dans lequel on souhaite afficher l’ARC dans un onglet de l’entête de commande.

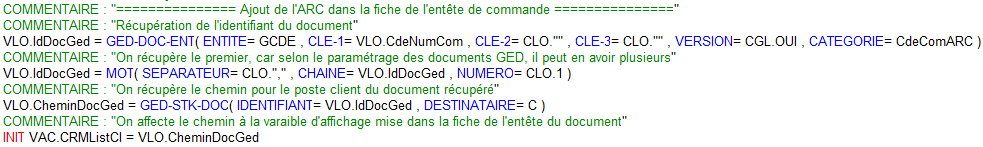

Dans notre requête, on écrit donc :

on commence par récupérer le chemin de l’image stocké en GED à l’aide de la fonction DIALOG “GED-STK-DOC” Cette fonction permet de retourner le chemin d’accès au fichier au bon format selon le poste qui en a besoin 🙂 il sera au format Windows pour le poste client ou le Serveur de Service, et au format Unix pour le Serveur d’Application. on alimente une variable d’affichage avec le chemin récupéré

2- On ajoute cette variable dans notre formulaire

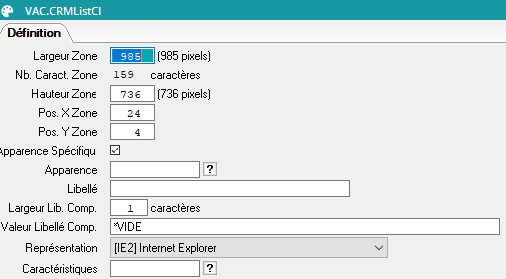

Dans le formulaire de la fiche de l'entête de commande, ajouter le champ VAC valorisé dans la requête REB d’affichage dans le chapitre précédent :

Dans cet exemple, on ajoute la “VAC.CRMLisCl”. Configurer cette zone, afin qu’elle puisse afficher le document. On utilise la représentation “IE2” pour afficher notre document.

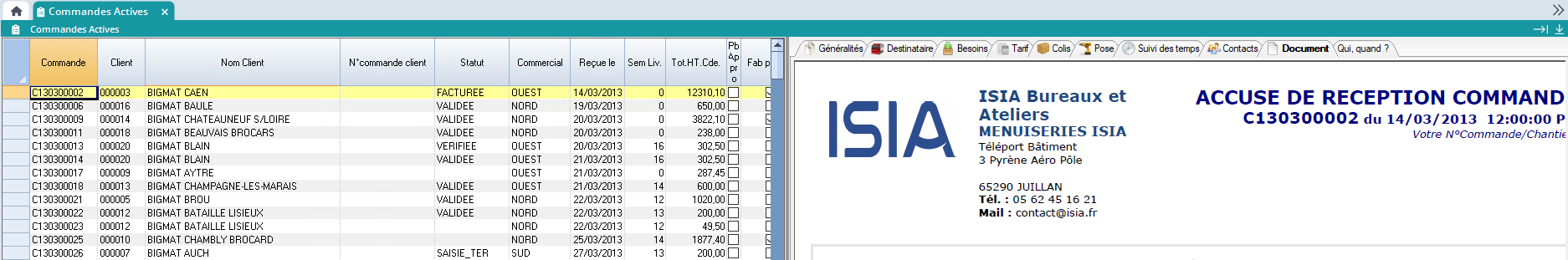

3-Et voici le rendu !
