Consulter les gammes générées pour les articles standards et les articles à la commande

La génération des gammes de planification pour les articles standards est réalisée depuis la définition des gammes génériques ou depuis le traitement DTD-GAM.

La génération des gammes de planification pour les articles à la commande est réalisée lors de l’intégration des lignes de commandes commerciales mais il est également possible de générer des gammes pour les articles à la commande depuis la définition des gammes génériques ou depuis le traitement DTD-GAM.

Les gammes générées sont accessibles ici:

Article: Référence Article.
Désignation Désignation article.
Uni.Prod.: Unité de production
Cad.Uti.: Cadre d’utilisation
Date App.: Date d’application de la gamme générée.
Ref. gamme générique: Référence gamme générique.
Des. Gamme générique: Désignation de la gamme générique.
A: Gamme active.
M: Gamme majeure. Colonnes issues de la présentation choisie.

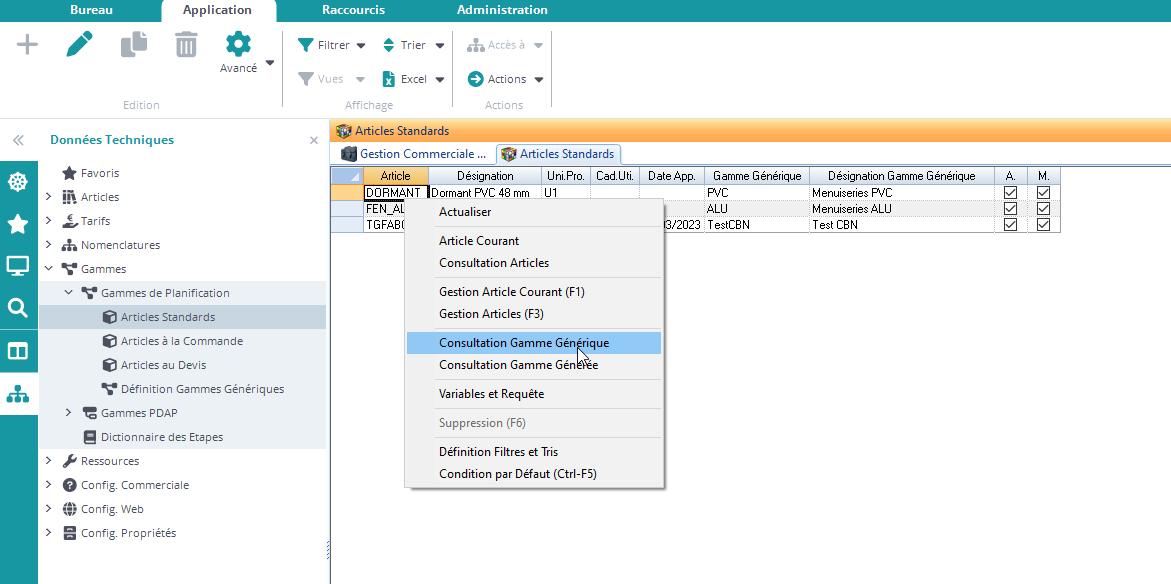

Sur cette liste, les actions possibles sont :

Article courant: Accès à la fiche de l’article courant en consultation.
Consultation Articles: Accès à tous les articles en consultation.
Gestion Article courant: Accès à la fiche de l’article courant en modification.
Gestion Articles: Accès à tous les articles en mode gestion.
Consultation Gamme générique: Accès en consultation à la gamme générique indiquée sur la ligne en cours.

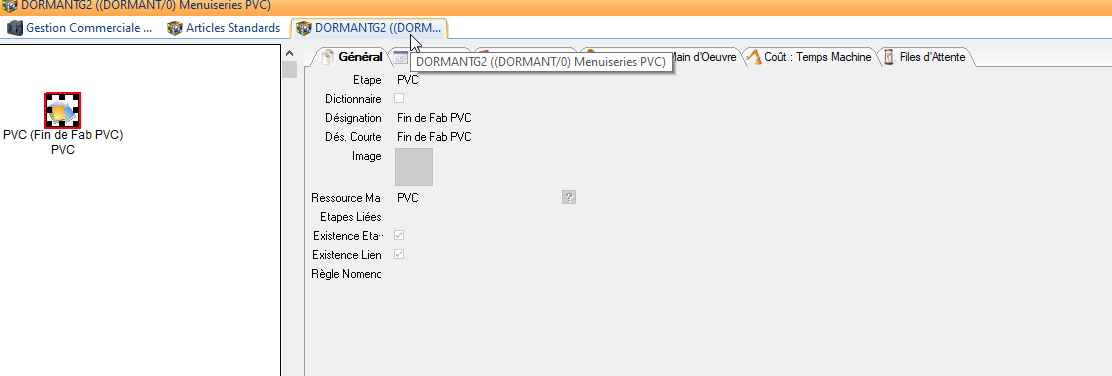

Consultation Gamme générée: Accès en consultation à la gamme générée indiquée sur la ligne en cours.

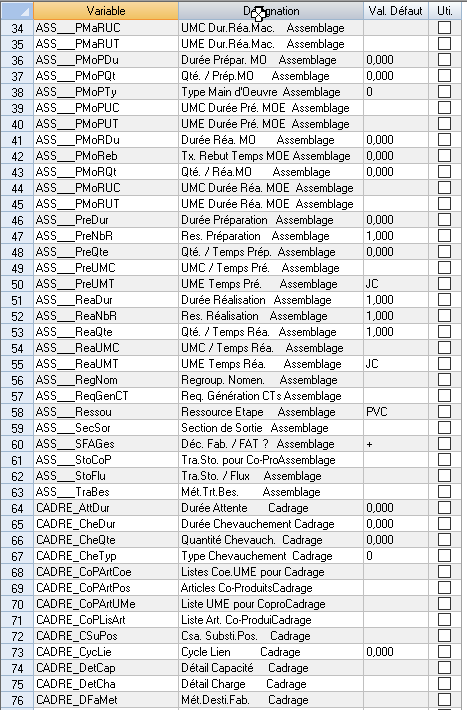

Variables et requête: Présentation de la liste des variables de la gamme générée.

Variable et Désignation: Décrit les variables disponibles au sein de la requête d'exploitation de la gamme. Elles sont définies pour chacune des étapes de la gamme générique.
Valeur Défaut :Valeur par défaut de la variable
Uti.: Si cochée, indique que la variable est utilisée dans la requête associée à la gamme.

Pour toute information gérée au niveau d'une étape, une variable est mise à disposition : variable « durée d'attente », « durée de réalisation »..., mais aussi toute variable propre à chaque centre de charge. Elles possèdent toutes une valeur par défaut initialisée au niveau de l'étape, mais dont l'existence et la valeur peuvent être conditionnées par une requête.

Exemples

A titre d'exemple, si vous désirez fixer un temps d'attente à 0,25 jour pour un article dont la référence est Article 1 alors que la valeur par défaut de cette durée est de 0,5 jour pour une étape d'usinage référencée USI1, l'algorithme d'exploitation au sein de la requête sera :

Si l'article est l'"Article 1"

Alors la Variable Durée d'Attente de l'opération USI1 sera égale à 0,25.

Traduit dans la requête avec le macro langage approprié, cet algorithme devient :

SI SAS.GenRefVaArt = CLO."Article1"

INIT VGG.US1.... _AttDur = CLO.,25.

FIN_BLOC.

Il existe deux principaux types de variables :

Les variables propres à une étape :

Les variables propres à chacun des centres de charge d'une étape

Le code de chacune se compose comme suit :

Référence_de_l'étape : 5 caractères

« _ » : séparateur

Nom_de_variable : 6 caractères

Exemple : soit une étape de DEBIT. La variable permettant de gérer la durée d'attente au sein de la gamme sera : DEBIT_AttDur Durée Attente Débit

Les différentes variables standards disponibles sont les suivantes :

-AttDur: Durée Attente : permet de gérer la durée d'attente d'une étape (simulation d'en-cours)

-CheDur: Durée Chevauchement : permet de gérer la durée de chevauchement entre l'étape et son étape père

-CheQte: Quantité Chevauchement : permet de gérer la quantité de chevauchement si le type de chevauchement est « Q » (Par quantité)

-CheTyp: Type Chevauchement : permet de gérer le type de chevauchement de l'étape. Les différents types possibles sont les suivants :

% Pourcentage de réalisation

0 Pas de chevauchement

J Jour Calendrier

Q Par quantité

T Temps de réalisation

-DetCap: Détail Capacité : permet de gérer le détail de capacité pour l'étape

-DetCha: Détail Charge : permet de gérer le détail de charge pour l'étape

-Existe: Existence Etape : permet de gérer l'existence de l'étape au sein de la gamme

-LienEx: Lien Etape Père : permet de gérer le lien de l'étape avec son étape père, et donc toute l'intégration de l'arborescence de l'étape

-PreDur : Durée de préparation : permet de gérer le temps de préparation de l'étape

-PreNbR: Nombre de ressources pour la préparation : permet de gérer le nombre de ressources pour la préparation de l'étape

-ReaDur: Durée de réalisation : permet de gérer le temps de réalisation de l'étape

-ReaNbR: Nombre de ressources pour la réalisation : permet de gérer le nombre de ressources pour la réalisation de l'étape

-Ressources: Gestion de la ressource : permet de gérer la ressource de l'étape. Par exemple, changement de ressource pour un type d'article bien précis

Le code de chacune se compose comme suit :

Référence_de_l'étape : 5 caractères

« _ » : séparateur

Nom_de_variable : 8 caractères

« _ » : séparateur

Type_de_variable : 5 caractères

Exemple : soit une étape opératoire "DEBIT" pour laquelle on gère une unité de charge « Qte » (quantité).

La variable permettant de gérer l'existence de l'unité de mesure de la charge au sein de la gamme sera :

DEBIT_Qte....... _UMExi et son libellé Existence UM-C DEBIT

Ces principales variables sont :

-UMAff: Utilisation UM-C : permet d'indiquer le centre d'utilisation de l'unité de mesure de la charge :

P-Préparation

PR-Préparation & Réalisation

R-Réalisation

-UMCap: Détail Capa. UM-C : permet de gérer le détail de capacité de la charge

-UMCha: Quantité Chevauchement : permet de gérer la quantité de chevauchement si le type de chevauchement est « Q » (Par quantité)

-UMExi: Existence UM-C : permet de gérer l'existence de la charge pour l'étape

-UMVal: Valeur par Défaut UM-C : permet de gérer la valeur par défaut du centre de charge

-Val/Défaut: Indique la valeur par défaut de chacune des variables

Toutes les variables ne possédent pas le même type :

Les valeurs numériques: sont concernées par ces valeurs les variables suivantes :

-variables logiques apparentées à des variables numériques

Variable	Description
Existe	Existence Etape
LienEx	Lien Etape Père
UMExi	Existence UM-C

-variables numériques pures

Variable	Description
AttDur	Durée Attente
CheDur	Durée Chevauchement
CheQte	Quantité Chevauchement
PreDur	Durée Préparation
PreNbR	Nombre de Ressources pour la Préparation
ReaDur	Durée Réalisation
ReaNbR	Nombre de Ressources pour la réalisation
UMVal	Valeur par Défaut UM-C

Les valeurs de type caractère: sont concernées par ces valeurs les variables suivantes :

Variable	Description
CheTyp	Type Chevauchement
DetCap	Détail Capacité
DetCha	Détail Charge
Ressou	Ressource Etape
UMAff	Utilisation UM-C
UMCap	Détail Capacité UM-C
UMCha	Détail Charge UM-C

Sur la liste des variables, les deux actions suivantes sont disponibles :

Consultation requête: Permet de visualiser la requête RGG de la gamme générique.
Edition Gamme: Lancement du document standard « ISGamGen : Edition Gamme générique ».

Suppression

Cette action est active en sélectionnant les gammes générées à supprimer.
