Définition des étiquettes
L’application de définition des étiquettes est accessible depuis l’explorateur applicatif des documents dans la branche ‘Paramétrage Documents’.
Définition des Etiquettes
Cette application permet de définir les dimensions et les positions des étiquettes.

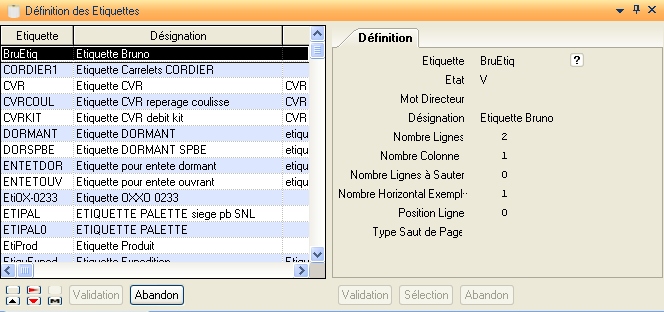

L'écran de définition des étiquettes est le suivant :

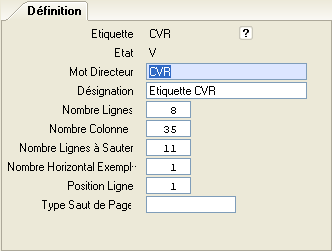

Onglet Définition :
Etiquette :Référence de l’étiquette. Zone obligatoire.
Etat: Etat de l’enregistrement : ‘V’alide, ‘S’upprimé logiquement
Mot directeur: Zone facultative. Information définie par étiquette et permettant de réaliser des tris et des recherches par un moyen autre que la référence de l'étiquette.
Désignation: Zone facultative. Donne une description précise de l'étiquette.
Nombre Lignes : Zone facultative. Nombre de lignes constituant l’étiquette.
Nombre Colonnes : Zone facultative. Nombre maximum de caractères sur une ligne.
Nombre Lignes à Sauter : Zone facultative. Ecart (en lignes) entre deux étiquettes.
Nombre Horizontal Exemplaires: Zone facultative. Indique combien d'exemplaires de l'étiquette seront édités côte à côte sur une même page.
Position Ligne: Zone facultative. Position de la première ligne sur la page d'impression.
Type Saut de Page: Zone facultative. Non géré actuellement dans DIAPASON.
Sur cette application, les actions disponibles sont :
Actions Standards GFG : Création, Modification, Duplication, Suppression
Définition Détail Etiquette: Cette action permet de définir le contenu de l’étiquette. Voir ci-dessous.

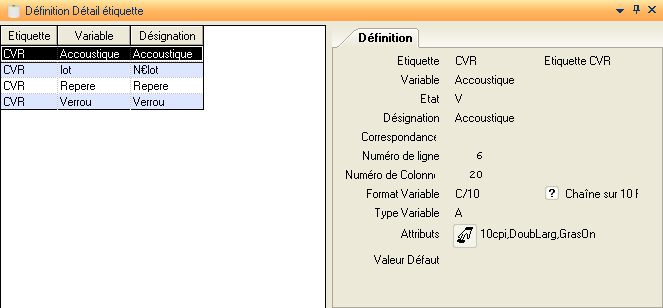

Définition du Détail des Etiquettes
Après avoir défini l'entête de l'étiquette, il convient d'en décrire le contenu au moyen de variables qui seront initialisées au moment de l'exécution de l'impression de l'étiquette.
Onglet Définition :
Etiquette: Référence de l’étiquette courante. Cette zone n’est pas saisie.
Variable: Référence variable à imprimer, correspond au champ de la liste de sortie du document sur lequel est rattachée la référence étiquette.
Etat: Etat de l’enregistrement ‘V’alide, ‘I’ncohérent (état provisoire), ‘S’upprimé logiquement.
Désignation: Texte libre décrivant la variable
Correspondance: Non géré actuellement dans DIAPASON
Numéro de Ligne: Indique la ligne où sera affichée la variable
Numéro de Colonne: Indique la colonne où débutera l'affichage de la variable
Format Variable: Indique la nature et la largeur du champ. L’ensemble des formats existants est accessible au moyen de la fonction Sélection
Type Variable: Indique le type de la variable (numérique, caractère, logique, date). Automatiquement initialisée en fonction du ‘Format Variable’ saisi.
Attributs: Bouton permettant de sélectionner un ou plusieurs attributs d’impression. L’attribut double largeur doit être pris en compte pour le format, ainsi si l’étiquette est écrite en double largeur, la largeur du champ devra être doublée. Cependant, si deux variables sont placées sur la même ligne et que leur format est incohérent, DIAPASON placera au mieux cette deuxième variable.
Valeur Défaut: Valeur par défaut de la variable.
Sur cette application, les actions possibles sont :
Actions Standards GFG : Création, Modification, Duplication, Suppression
Test Impression: Cette action permet de lancer un test d’impression de l’étiquette : l’impression de l’étiquette est simulée au moyen de liste de 'X' représentatifs des zones affichées (variables).
