Indicateurs_et_performance


Principe DES Indicateurs et performances

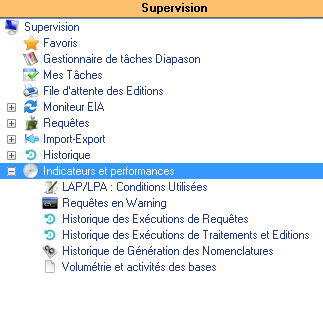

L’explorateur applicatif de la supervision se décompose en 6 entrées :

  • LAP/LPA : Conditions Utilisées

  • Requêtes en Warning

  • Historique des Exécutions de Requêtes

  • Historique des Exécutions de Traitements et Editions

  • Historique de génération des Nomenclatures et propriétés

  • Volumétrie et activités des bases

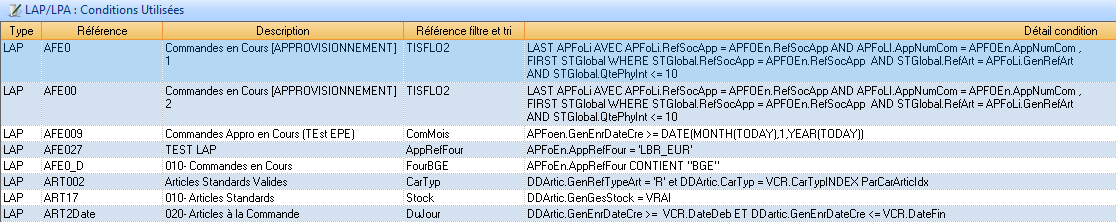

LAP/LPA : Conditions Utilisées

L’application présente les deux types de listes (LAP/LPA) sous la forme suivante. Ses objectifs sont de contrôler la qualité du paramétrage et optimiser les accès.

Historique d’exécution des requêtes

Cette historique permet de connaître la fréquence d’utilisation et les temps d’exécution de certaines requêtes et requêtes de calcul.

Paramètre general ml-tra-exe

BUT

Paramétrer la gestion de l’historique d’exécution des requêtes par défaut lors de la création d’une requête.

ZONE → Logique

La valeur logique donne la valeur par défaut de la zone « Historique Exécution » lors de la création d’une requête DIALOG ou d’une requête de calcul.

Definition des requetes

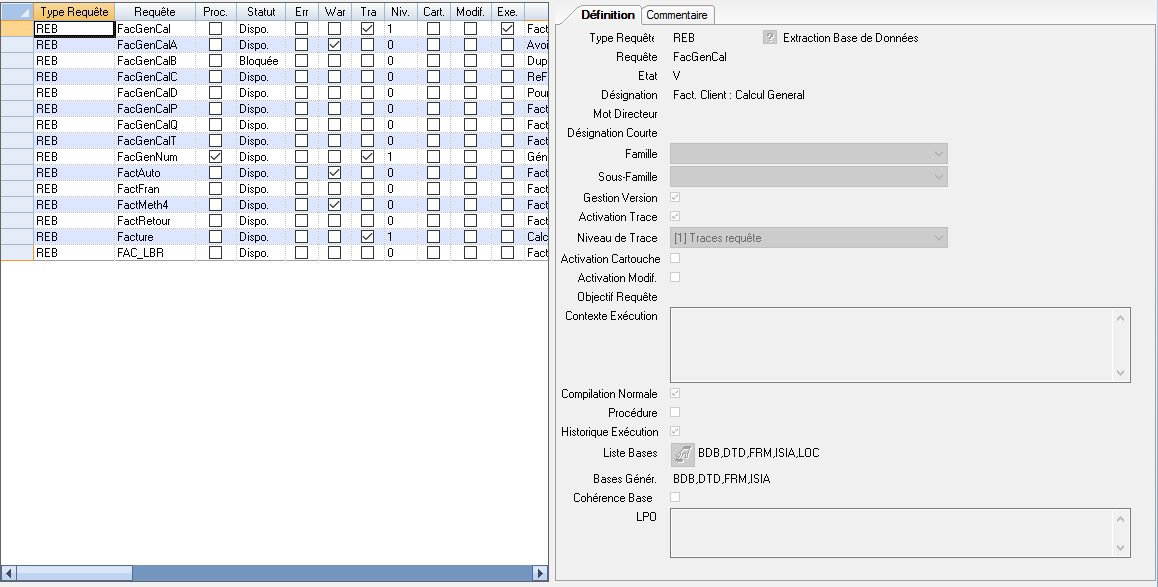

Sur l’application de définition des requêtes, il est possible d’indiquer, pour une requête donnée, si on trace ou non son exécution. Pour cela, la colonne « Exe » a été ajoutée dans la liste et la zone « Historique Exécution » dans la fiche.

L’activation on non de l’historique d’exécution des requêtes se fait :

  • Lors de la création de la requête : la zone « Historique Exécution » est saisissable et initialisée avec la valeur logique du paramètre général « ML-TRA-EXE »

  • Par les actions « Activation Historique Exécution » et « Désactivation Historique Exécution » disponible dans le menu « Administration ». Ces actions postent la génération de la requête en batch.

Definition des requetes de calcul

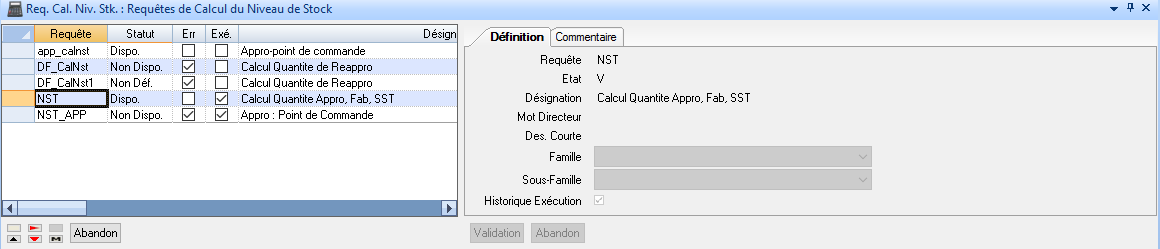

Sur l’application de définition des requêtes de calcul, il est possible d’indiquer, pour une requête de calcul donnée, si on trace ou non son exécution. Pour cela, la colonne « Exe » a été ajoutée dans la liste et la zone « Historique Exécution » dans la fiche.

L’activation on non de l’historique d’exécution des requêtes se fait :

  • Lors de la création de la requête de calcul : la zone « Historique Exécution » est saisissable et initialisée avec la valeur logique du paramètre général « ML-TRA-EXE »

  • Par les actions « Activation Historique Exécution » et « Désactivation Historique Exécution » disponible dans le menu « Administration ». Ces actions postent la génération de la requête en batch.

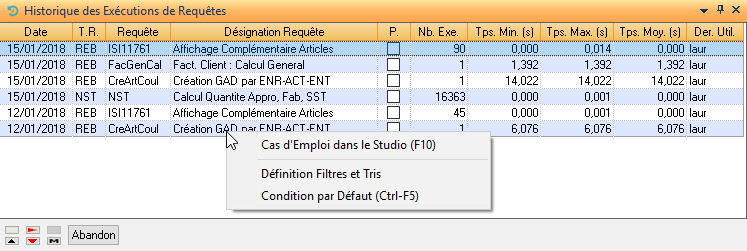

Consultation historique d’execution des requetes

Cette application permet de consulter l’historique d’exécution des requêtes et des requêtes de calcul pour lesquelles « Historique Exécution » a été coché.

Elle est disponible dans les explorateurs applicatifs :

  • Studio, dans la branche « DIALOG », et sous-branche « Requêtes »

  • Supervision, dans la branche « Indicateurs et performances »

Elle présente, pour chaque requête gérée en historique d’exécution et par jour :

Description de la liste :

  • Date

Date d’exécution de la requête. Les dates sont présentées par ordre décroissant.

  • T.R.

Type de Requête

  • Requête

Référence de la requête

  • Désignation Requête

Désignation de la requête

  • P.

Indique s’il s’agit d’une requête procédure ou non

  • Nb. Exe.

Nombre d’exécution de la requête dans la journée.

  • Tps Min. (s)

Temps minimum d’exécution de la requête dans la journée, exprimé en secondes

  • Tps Max. (s)

Temps maximum d’exécution de la requête dans la journée, exprimé en secondes

  • Tps Moy. (s)

Temps moyen d’exécution de la requête dans la journée, exprimé en secondes

  • Der. Util.

Dernier utilisateur ayant exécuté la requête.

Sur cette liste, les actions possibles sont :

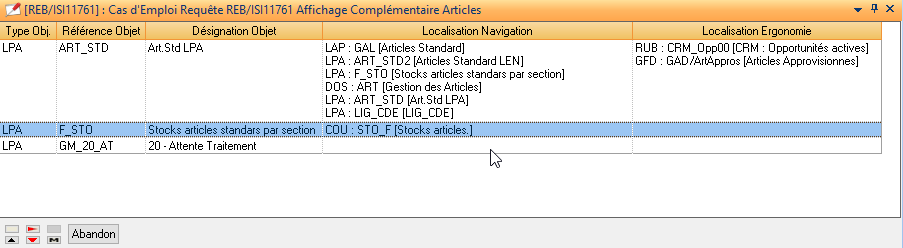

  • Cas d’Emploi dans le Studio

Cette action permet de connaître, pour la requête courante, les éléments du Studio DIAPASON qui l’utilisent et pour chacun de ces éléments, son utilisation dans la navigation Diapason et son utilisation dans l’ergonomie.

Description de la liste :

  • Type Obj.

Type de l’objet utilisant la requête. Les types d’objets possibles sont :

Type

Description

Types de Requêtes Concernées

ADG

Arborescence Documents GED

REB,RCT

ADM

Action Directe Métier

REB

AGE

Agenda Paramétrable

REB,RCT

AME

Application Métier

REB

ARB

Arbre Paramétrable

REB,RCT

BIB

Bibliothèque d’Objets Graphiques

REB

COU

Couplage

REB,RCT

CSY

Commande Système

REB

DOC

Document

REB,RED,REN,REG,RCT

FID

Formats Indicateurs

REB

FMO

Présentations FMO

PSD,RCT

FTC

Filtre et Tri Complexe

RCT

GCAT

Catégorie GED

REB,RCT

GFD

Entité GFD

REB

GFE

Ergonomie GFD

REB,RCT

GFP

Présentation GFD

REB

LAP

Liste Applicative

REB

LEN

Liste sur Entité

REB,RCT

LPA

Liste Paramétrée

REB,RCT

LVA

Liste de Valeurs

RCT

NPP

Présentation Nomenclatures de Pointeurs

REB

OBJ-PAR

Objet Paramétrable

REB

PERT

Pert

REB,RCT

PMS

Procédure de Mouvements de Stock

STO,RCT

POR

Portail

REB,RCT

PSD

PSD

PSD

PSD-QUES

Questionnaire PSD

RCT,PSD

REQ

Requête

Requêtes Procédures tous types

RUB

Rubrique Portail

REB

SDD

Scénario Dessin Dynamique

REB,RCT

SDO

Sources de Données Crystal Report

REB,REN

SDD

Scénario Dessin Dynamique

REB,RCT

SEI

Session d’Export/Import

REB

STO-QUES

Questionnaire Procédure de Stock

RCT,STO

TAB

Tableur sur Entité

RA-*,RC-*

TDY

Tableur Dynamique

REB,RCT

TRT

Traitement non Paramétré

REB

TRT-PAR

Traitement Paramétré

REB,RVG,NST,TEN

  • Référence Objet

Référence de l’objet utilisant la requête

  • Localisation Navigation

Localisation de l’objet dans les différents éléments de navigation de Diapason. Chaque élément de navigation est donné sous la forme : TypeElément : Clés_Elément (Désignation_Elément)

Les éléments de navigation gérés sont :

Type Elément

Description

Remarque

ARB

Arbre

Dans les actions

COU

Couplage

Dans les actions

DOS

Dossier Navigateur

LAP

Liste Applicative

Dans les actions

LPA

Liste Paramétrées

Dans les actions

NAV

Branche du Navigateur

PER

Pert

Dans les actions

Pour un objet trouvé dans les actions d’un élément de navigation, si cette action est rattachée à un ou des groupe(s) de barre de commande, ceux-ci sont indiqués après la désignation de l’élément sous la forme (GB : Référence_GBC1 [Désignation_GBC1] , Référence_GBC2 [Désignation_GBC2], …)

  • Localisation Ergonomie

Localisation de l’objet dans les différents éléments d’ergonomie de Diapason. Chaque élément d’ergonomie est donné sous la forme : TypeElément : Clés_Elément (Désignation_Elément)

Les éléments d’ergonomie gérés sont :

Type Elément

Description

Remarque

ADG

Arborescence Documents GED

Dans les actions

AGE

Agenda

Dans les actions

AME

Action Métier

Dans les actions

FMO

Présentation FMO

Dans la fiche pour une LPA

GANOP

Présentation Nomenclatures de Pointeurs

Dans les actions

GFD

Ergonomie GFD

Dans les actions

Dans la fiche pour une LPA

POR

Portail

Dans les actions

QUES

Questionnaire

Dans les actions

RAC

Raccourci

RUB

Rubrique

Dans les actions

Format indicateur de la rubrique pour un FID

PRODEM

Procédure de Démarrage

VAR

Variable VAC

Format de la variable pour un FID

Pour un objet trouvé dans les actions d’un élément d’ergonomie, si cette action est rattachée à un ou des groupe(s) de barre de commande, ceux-ci sont indiqués après la désignation de l’élément sous la forme (GB : Référence_GBC1 [Désignation_GBC1] , Référence_GBC2 [Désignation_GBC2], …)

Purge des historiques d’execution de requetes

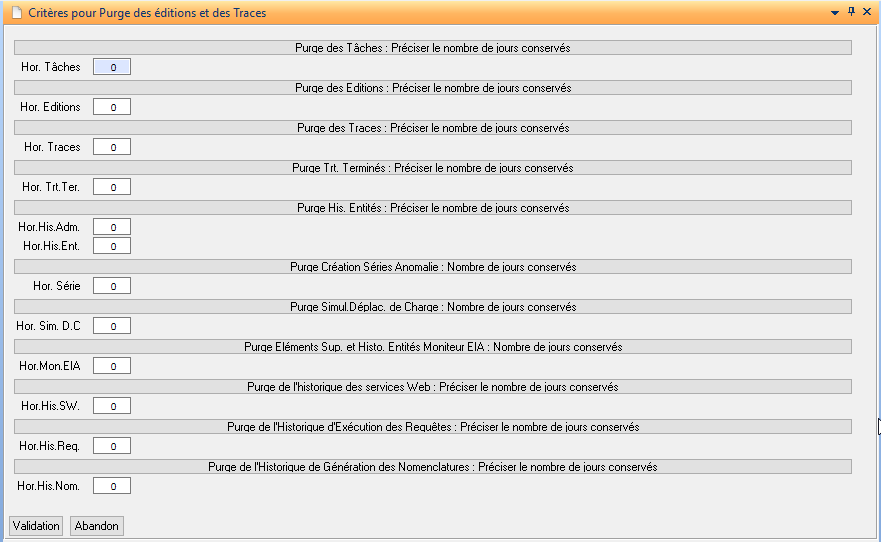

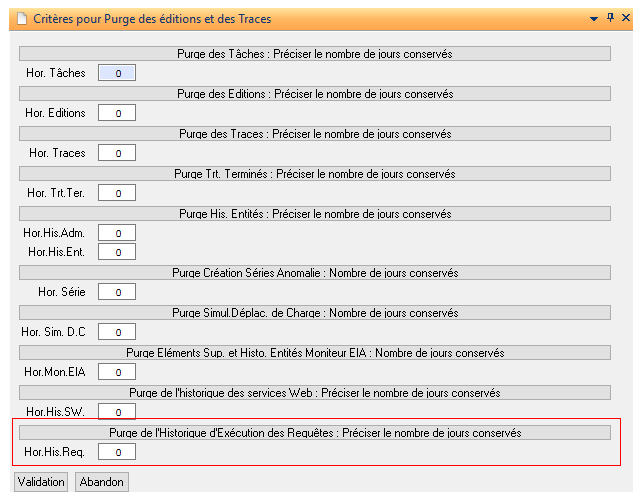

La purge des historiques des exécutions de requêtes est faite dans le traitement Diapason « PUR-TRA : Purge des Editions et des Traces » en renseignant le nombre de jours d’historique à conserver.

Lors du lancement du traitement, si un horizon est renseigné, les historiques antérieurs à celui-ci sont supprimés.

Historique execution traitements et editions

Le but de cette historique est de connaître la fréquence d’utilisation et les temps d’exécution des éditions et traitements dans Diapason.

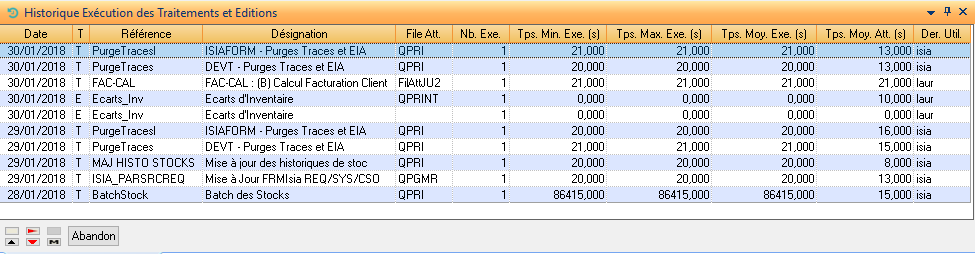

Une application permet de consulter l’historique d’exécution des éditions et traitements.

Elle est disponible dans l’explorateur applicatif « Supervision », dans la branche « Indicateurs et performances »

Elle présente, pour chaque édition ou traitement terminé un historique d’exécution par jour et par file d’attente :

Description de la liste :

  • Date

Date d’exécution du traitement ou de l’édition. Les dates sont présentées par ordre décroissant.

  • T.

(T)raitement ou (E)dition

  • Référence

Référence du traitement ou de l’édition

  • Désignation

Désignation du traitement ou de l’édition

  • File Att.

File d’attente dans laquelle le traitement ou l’édition a été posté. Cette file d’attente est vide pour une édition lancée en interactif.

  • Nb. Exe.

Nombre d’exécution du traitement ou de l’édition dans la journée pour la file d’attente.

  • Tps Min. Exe. (s)

Temps minimum d’exécution du traitement ou de l’édition dans la journée pour la file d’attente, exprimé en secondes

  • Tps Max. Exe. (s)

Temps maximum d’exécution du traitement ou de l’édition dans la journée pour la file d’attente, exprimé en secondes

  • Tps Moy. Exe. (s)

Temps moyen d’exécution du traitement ou de l’édition dans la journée pour la file d’attente, exprimé en secondes

  • Tps Moy. Att. (s)

Temps moyen d’attente avant exécution du traitement ou de l’édition dans la journée pour la file d’attente, exprimé en secondes

  • Der. Util.

Dernier utilisateur ayant exécuté le traitement ou l’édition.

Historique generation nomenclatures et proprietes

Le but de cette application est de connaitre les temps de génération des nomenclatures de pointeurs et/ou de génération des propriétés techniques pour une ligne de commande commerciale. Cela concerne les traitements Diapason « DT » et « DTs » pour les nomenclatures de pointeurs et « DTp » pour les propriétés techniques.

Parametre general no-ptrhis

BUT

Paramétrer la gestion de l’historique de génération des nomenclatures de pointeurs de des propriétés techniques pour les lignes de commandes.

ZONE → Logique

La valeur logique cochée indique qu’on gère l’historique de génération des nomenclatures de pointeurs et des propriétés.

ZONE → Désignation

La désignation contient le(s) type(s) de traitement de génération gérés si la valeur logique est cochée :

  • Vide ou « DT,DTp » : on gère l’historique de génération des nomenclatures de pointeurs ET des propriétés techniques

  • DT : on gère uniquement l’historique de génération des nomenclatures de pointeurs

  • DTp : on gère uniquement l’historique de génération des propriétés techniques

Historique de generation des nomenclatures

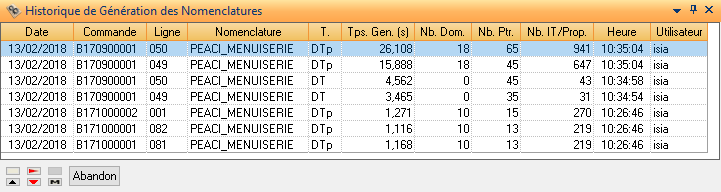

Une nouvelle application permet de consulter l’historique de génération des nomenclatures et propriétés techniques.

Elle est disponible dans les explorateurs applicatifs :

  • Supervision : branche « Indicateurs et performances »

  • Données Techniques : branche « Nomenclatures »

Elle présente, pour chaque ligne de commande, un historique de génération de nomenclature de pointeurs et/ou un historique de génération de propriétés techniques.

Description de la liste :

  • Date

Date de début de génération de nomenclature de pointeurs ou de génération de propriétés.

  • Commande

Numéro de commande

  • Ligne

Numéro de ligne de commande

  • Nomenclature

Vari-Article principal de la ligne de commande

  • T.

Type de nomenclature générée.

Type

Description

DT

Nomenclature de Pointeurs

DTp

Propriétés Techniques

  • Tps Gen. (s)

Temps de génération exprimé en secondes

  • Nb. Dom.

Nombre de domaines calculés pour la ligne de commande. Renseigné uniquement pour le type « DTp »

  • Nb. Ptr.

Nombre de pointeurs calculés pour la ligne de commande.

  • Nb. IT/Prop.

Nombre d’IT (Informations Techniques) calculées pour le type « DT » ou nombre de propriétés calculées pour le type « DTp » pour la ligne de commande.

  • Heure

Heure de début de génération de nomenclature de pointeurs ou de génération de propriétés.

  • Utilisateur

Utilisateur ayant lancé la génération de nomenclature de pointeurs ou de génération de propriétés.

Purge des historiques de géneration de nomenclatures

La purge des historiques de génération des nomenclatures est faite dans le traitement Diapason « PUR-TRA : Purge des Editions et des Traces » en renseignant le nombre de jours d’historique à conserver.

Lors du lancement du traitement, si un horizon est renseigné, les historiques antérieurs à celui-ci sont supprimés.

Volumetrie et activité des bases

Le but de cette application est de présenter l’évolution des volumes des bases de données en fonction de l’activité des bases sur le site. Un traitement DIAPASON a pour but de collecter les statistiques de volumétrie et d’activité sur les bases. Ces données seront historisées à date et heure de manière à établir un suivi dans le temps.

Ce traitement peut être programmé sur un planning défini sur le site (Définition jobs et chaines).

Traitement stat-db

Ce traitement, support du calcul des statistiques, reçoit en contexte d’entrée la liste des bases à traiter. Si aucune base n’est renseignée, DIAPASON traitera la liste suivante par défaut : BDB,DTD,FRM,COI,STO,LOC.

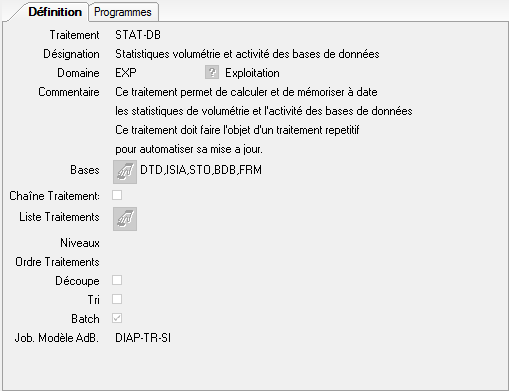

Il est défini comme suit :

Ce moteur de calcul peut avoir une durée de traitement très longue selon les volumes des bases considérées. De ce fait il ne peut être lancé qu’en mode Batch.

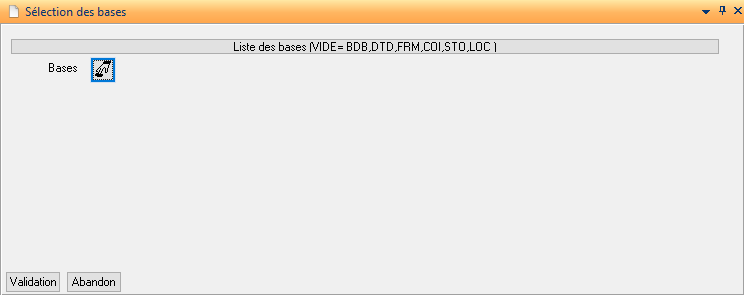

Au lancement du traitement, la fiche de saisie de critères suivante permet de renseigner la liste des bases pour lesquelles on veut mémoriser les statistiques :

Le bouton présente un drag & drop, permettant de sélectionner les bases désirées.

Présentation des résultats

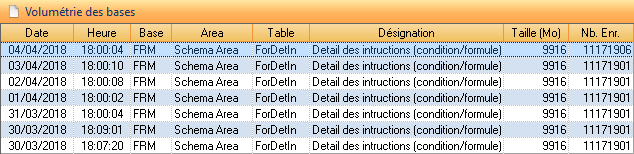

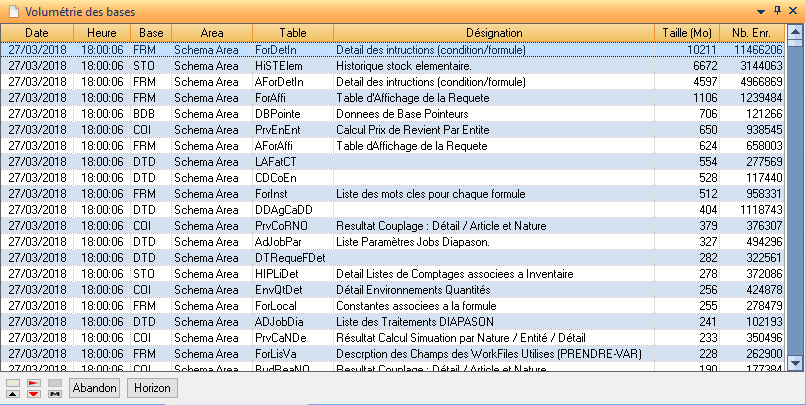

Une nouvelle application de type liste permet de visualiser les résultats issus des exécutions du traitement STAT-DB.

Cette liste présente une vue sur la répartition de la volumétrie par table. Les résultats sont triés par défaut dans l’ordre décroissant des tailles exprimées en Mo.

Le premier accès dans la liste présente le dernier résultat de calcul.

Les informations présentées sont :

  • Date

Date de traitement du dernier calcul.

  • Heure

Heure de traitement du dernier calcul.

  • Base

Nom logique de la base de données.

  • Area

Nom du schéma area auquel la table est rattachée.

  • Table

Nom de la table.

  • Désignation

Désignation de la table.

  • Taille (Mo)

Taille physique sur le disque exprimée en méga octets.

  • Nb.Enr

Nombre d’enregistrements de la table.

Les filtres et tris sont disponibles sur toutes les colonnes. Les résultats sont stockés à date et heure du déroulement du traitement STATS-DB. Il est donc possible de suivre l’évolution d’une table sur une période donnée (changement d’horizon) en filtrant sur la table désirée.

Exemple :

Suivi de la table ForDetIn du 30/03/2018 au 04/04/2018 :

Pas dévolution sur la taille, 5 enregistrements ont été créés entre le 03/04/2018 et le 04/04/2018.

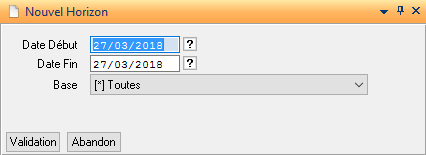

L’action « Horizon » permet d’élargir la période (date début et date de fin) à visionner et de filtrer une base en particulier.

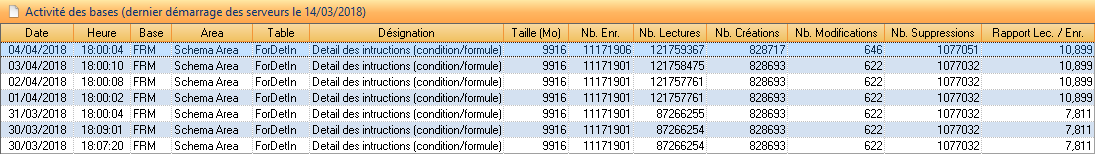

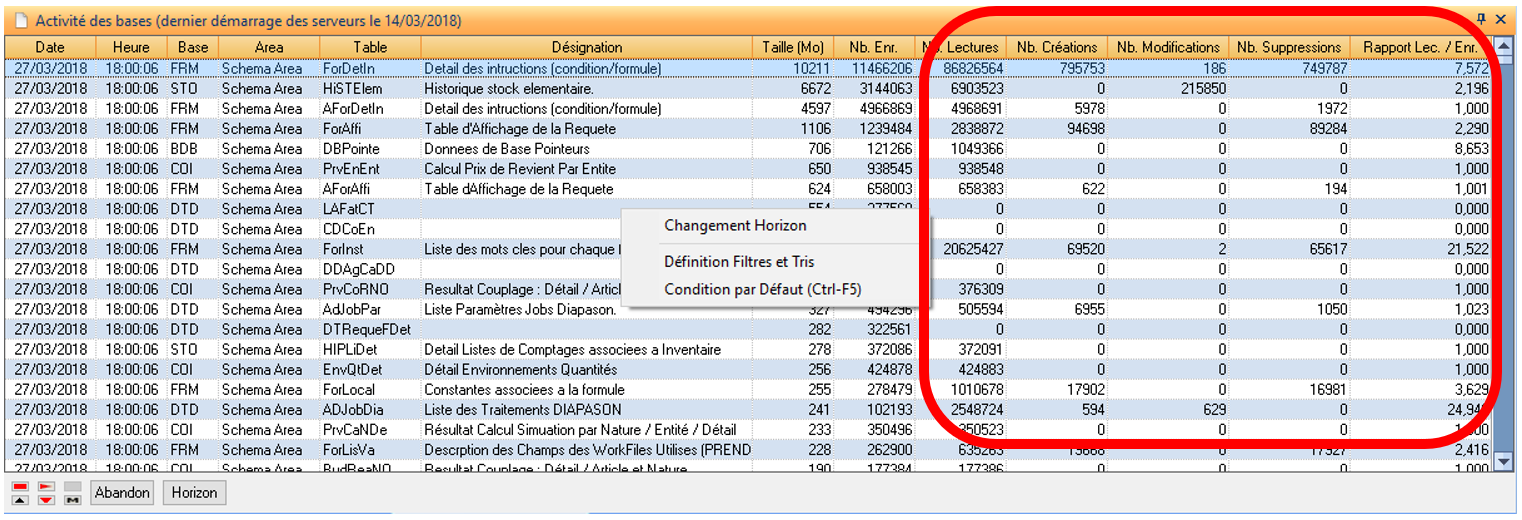

L’action « Suivi d’activité » présente une liste équivalente avec le détail des nombres de lectures, de créations, de modifications et de suppressions.

Les données statistiques sur l’activité des tables sont remises à zéro à chaque redémarrage des serveurs des bases. Le titre informe de cette date.

Les informations présentées sont :

  • Date

Date de traitement du dernier calcul.

  • Heure

Heure de traitement du dernier calcul.

  • Base

Nom logique de la base de données.

  • Area

Nom du schéma area auquel la table est rattachée.

  • Table

Nom de la table.

  • Désignation

Désignation de la table.

  • Taille (Mo)

Taille physique sur le disque exprimée en méga octets.

  • Nb. Enr.

Nombre d’enregistrements de la table.

  • Nb. Lectures

Cumul des accès en lecture depuis le dernier démarrage du serveur de la base.

  • Nb. Créations

Cumul des créations d’enregistrements depuis le dernier démarrage du serveur de la base.

  • Nb. Modifications

Cumul des modifications d’enregistrements depuis le dernier démarrage du serveur de la base.

  • Nb. Suppressions

Cumul des suppressions d’enregistrements depuis le dernier démarrage du serveur de la base.

  • Rapport Lec./Enr.

Rapport de lectures par rapport au nombre d’enregistrements de la table. Plus la valeur est élevée, plus la table est lue.

Les filtres et tris sont disponibles sur toutes les colonnes. Les résultats sont stockés à date et heure du déroulement du traitement STATS-DB. Il est donc possible de suivre l’évolution d’une table sur une période donnée (changement d’horizon) en filtrant sur la table désirée.

Exemple :

Suivi de l’activité de la table ForDetIn du 30/03/2018 au 04/04/2018 :

Purge des statistiques de volumétrie et d’activité des bases

La purge des statistiques de volumétrie et d’activité des bases est faite dans le traitement Diapason « PUR-TRA : Purge des Editions et des Traces » en renseignant le nombre de jours d’historique à conserver.

Lors du lancement du traitement, si un horizon est renseigné, les historiques antérieurs à celui-ci sont supprimés.


JavaScript errors detected

Please note, these errors can depend on your browser setup.

If this problem persists, please contact our support.
