Suivi de Fabrication (Interface Caractère)
Présentation Suivi de Fabrication Caractère
Le module Suivi de Fabrication prend une part importante dans l’interface caractère. A l’exception de la phase de paramétrage, toutes les applications de suivi de fabrication sont disponibles dans cet interface.
Déclaration Suivi Fabrication Par Quantité
Ce mode de déclaration consiste en la mise à jour directe des informations quantitatives de l’entité de référence : OF. Ce contexte, ne tenant pas compte de la notion d’étape, concerne les entités (Séries ou OFs) :
Non gérés par file d’attente
Gérés par file d’attente et l’étape traitée est obligatoirement la dernière étape de la gamme.
Les points d’entrée menus sont :
Suivi de Fabrication / Série (/Qte) (SUFASS00)
Suivi de Fabrication / OF (/Qte) (SUFAOF00)

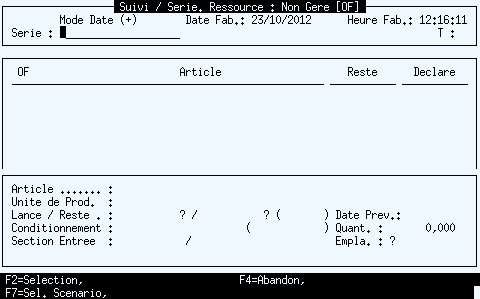

Application de déclaration de fabrication par Série (/Qté) :
![](../__attachments/115223341/att_4_for_233504884.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
L’application présente une fiche, permettant de saisir la référence série, et une liste présentant les OFs rattachés sur lesquels les déclarations de fabrication pourront être effectuées.
Description Fiche :
Serie
Référence série à traiter.
Zone saisissable.
Mode Date
Indicateur de saisie de date (+ = date du jour, - = date saisie)
Zone non saisissable
Date Fab.
Date réelle de fabrication (par défaut égale à la date du jour)
Zone saisissable.
Heure Fab.
Heure réelle de fabrication (par défaut égale à l’heure courante)
T: Type Entité. Les valeurs possibles sont :
L : Série Lancée
S : Série Soldée
Actions disponibles :
Saisie
Accés en saisie de déclaration dans la liste.
Active uniquement si une référence est saisie
Sélection
Permet de lancer la liste des entités Séries.
Toujours active.

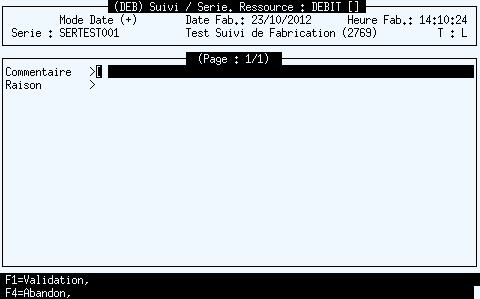

Infos. Suivies
Accés en saisie des informations suivies.
Active uniquement si une référence est saisie.
Abandon
Quitte l’application.
Toujours active.
Mod. Date F.
Accés en saisie sur la date réelle et l’heure réelle de fabrication.
Active uniquement si une référence est saisie

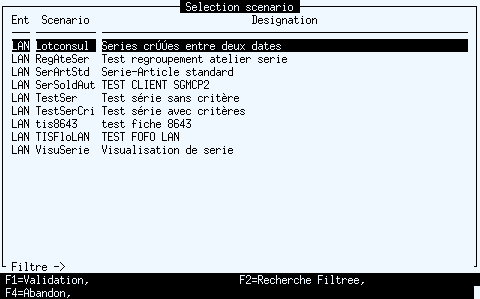

Sel. Scenario
Accés en sélection des scénarii de déclaration par quantité (Type 0).
Toujours active.
Consult.
Accés en consultation tableur sur l’entité LAN (Série).
Toujours active.
Valid. Série
Accés en déclaration globale automatique.
Active uniquement si une référence est saisie.
Conso. Comp.
Accés à la déclaration de consommation de composants gérés sur Série.
Active uniquement si une référence est saisie.
Co-Produit
Accés à la déclaration sur co-produits.
Active uniquement si une référence est saisie
Ergonomies disponibles
Quatre ergonomies de liste de déclaration sont disponibles et paramétrables sur le scénario de déclaration de type ‘0’ (Déclaration quantitative).

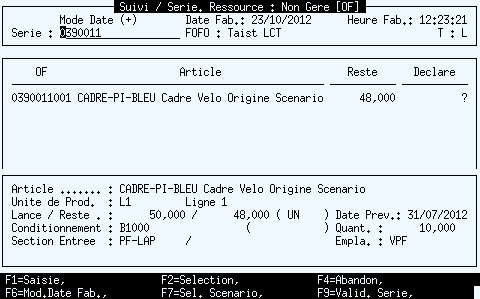

Ergonomie 0 (Déclaration Simplifiée) [ErgonomieDéfaut]
![](../__attachments/115223341/att_5_for_233504884.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)

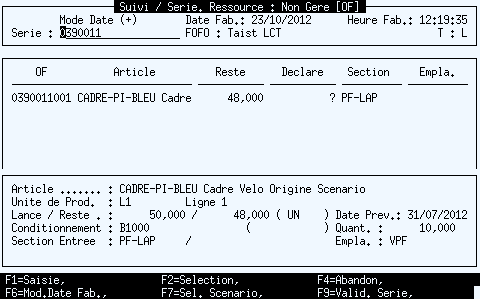

Ergonomie 1 (Déclaration avec Emplacement)
![](../__attachments/115223341/att_6_for_233504884.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)

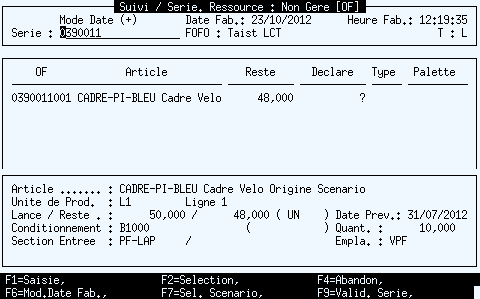

Ergonomie 2 (Déclaration sur Palette)
![](../__attachments/115223341/att_7_for_233504884.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)

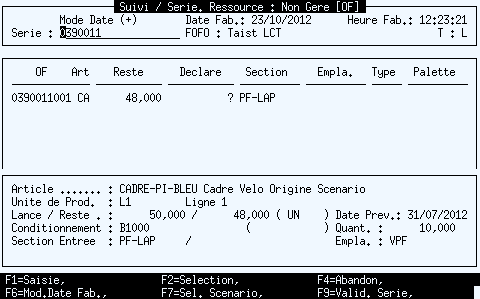

Ergonomie 3 (Déclaration Palette, avec Empla.)
![](../__attachments/115223341/att_8_for_233504884.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Application de déclaration de fabrication par OF (/Qté)
L’application de déclaration quantitative sur entité présente les mêmes caractéristiques que sur l’entité série.
Suivi de Fabrication par File d’Attente
L’accès à cette application se fait à partir du point d’entrée menu « Suivi de Fabrication / File Att. » (SUIFAFAT).
Gestion des droits
La gestion des droits est exclusivement réalisée dans l’environnement graphique.
Ergonomie Suivi par File d’Attente

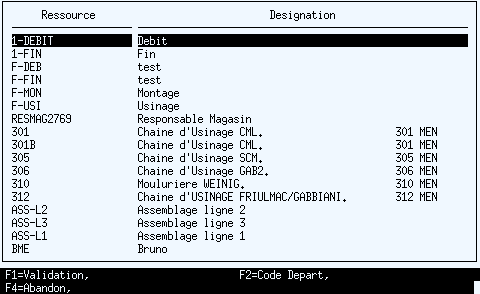

L’accès à la file d’attente passe par la sélection d’une ressource (si plusieurs ressources sont visibles)
![](../__attachments/115223341/att_9_for_233504884.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
La validation de la ressource permet d’accéder à la file d’attente correspondante. Il est à noter que si l’utilisateur n’a qu’une ressource visible, l’accès à la file d’attente sera direct (pas de sélection préalable).

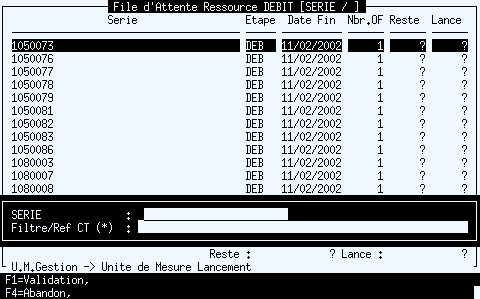

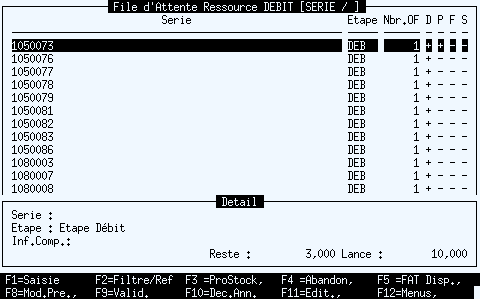

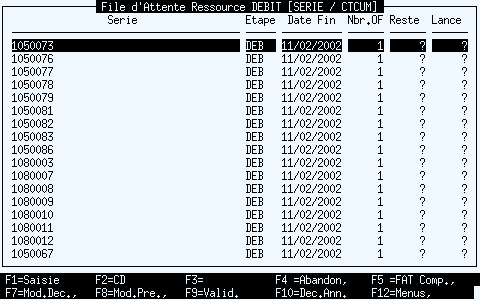

Entité SERIE :
NB : Les temps de réponses peuvent être très longs dans le cadre de la file d’attente sur cette entité, en effet l’affichage des quantités pour chacune des lignes de la liste va impliquer un parcours de tous les Ofs liés ainsi que de toutes leurs CTs rattachées. Aussi, un paramètre général utilisateur (PARAM-GEN,PARAMETRES,FAT-AFF-QTE) a été créé. La valeur logique de ce paramètre indique si l’affichage (et donc le calcul) des quantités doit s’effectuer ou non.
![](../__attachments/115223341/att_10_for_233504884.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Description Liste :
Serie
Référence série.
Etape
Référence étape.
Date Fin
Date de fin prévue de fabrication.
Nbr. OF
Nombre d’OFs dans la série
Reste
Quantité restante à fabriquer
Lance
Quantité lancée en fabrication
Description Fiche : Cette fiche est facultative puisque dépendante du scénario de file d’attente actif.
Serie
Désignation de la serie courante dans la liste
Etape
Désignation de l’étape courante dans la liste
Info. Comp.
Information Complémentaire. La valeur affichée dans cette zone est issue de la sélection effectuée sur le scénario de Suivi / File d’Attente sur l’onglet « Paramètres Généraux » zone « Info. Compl. SERIE ».
Reste
Quantité restant à fabriquer au format numérique long
Lance
Quantité lancée au format numérique long
Le scénario file d’attente actif apparaît sur la dernière ligne de la fenêtre sous la forme :
<Référence>.
Si aucun scénario n’est actif, <Pas de scénario> est affiché.
Actions disponibles :
➡️ Menu déclaration (Decl.)
<Variable>
Cette action peut correspondre à l’accès saisie ou à l’action validation automatique suivant le paramétrage du scénario file d’attente courant.
Les déclarations effectuées seront rattachées à l’étape courante dans la liste.
La visibilité de cette action est dépendante du scénario file d’attente actif.
<Variable>
Cette action peut correspondre à un code départ pour se repositionner dans la liste suivant un référence entité ou permet d’activer un filtre sur les CTs pour accéder en déclaration sur les CTs filtrées uniquement.
Toujours active.
<Variable>
Cette fonction récupère l’action de la dernière déclaration annexe effectuée sur la file d’attente courante.
La visibilité de cette action est dépendante du scénario file d’attente actif.
Abandon
Quitte l’application. Retour sur la liste des ressources visibles.
Toujours active.
FAT Comp.
Accès aux séries non disponibles (non commencées ou terminées).
La visibilité de cette action est dépendante du scénario file d’attente actif.
Ce dernier doit autoriser la gestion des entités non disponibles OU la gestion des entités terminées.
![]() | Description Liste :
Référence série.
Référence étape.
Nombre d’ordres de fabrication rattachés à la série
Drapeau indiquant si la série est disponible pour déclaration sur l’étape courante.
Drapeau indiquant si la série est partiellement fabriquée sur l’étape courante.
Drapeau indiquant si la série est totalement fabriquée sur l’étape
Drapeau indiquant s’il existe du surplus de fabrication sur l’étape (quantité fabriquée strictement supérieure à la quantité à fabriquer) |
Edit.
Cette fonction permet d’accéder à la liste des documents paramétrée sur l’étape pour l’OF.
En mode présentation par OF, les documents proposés sont ceux pilotés sur l’étape lors de la génération de la gamme de file d’attente.
En mode présentation par Série ou Regroupements Locaux, les documents proposés sont ceux pilotés sur le premier couple étape / OF trouvé pour la ressource.
En mode présentation par Caractéristiques Techniques cette fonctionnalité n’est pas disponible.
Lors de l’édition, les variables standards critères suivantes sont initialisées et visibles :
SCR.LanSerRef : Référence Série
SCR.LanSerFabOF : Référence OF
SCR.GamEtaRef : Référence Etape
SCR.ResGenRef : Référence Ressource
SCR.FabDecUti : Utilisateur
SCR.LanSerRLRef : Référence Regroupement Local
Mod.Dec.
Permet de changer de mode de déclaration. Cette action n’a d’effet que pour l’entité ‘RL’ car le mode de déclaration suit la règle suivante :
- Entité Serie : 1 seul mode possible => CTCUM
- Entité OF : 1 seul mode possible => CT
- Entité CT : 1 seul mode possible => CT
- Entité RL : 2 modes possibles => CTCUM ou CT (suivant
scénario de file d’attente actif)
Mod.Pre
Permet de changer de présentation (Entité) dans la liste. Les présentations possibles sont : SERIE, OF, CT, RL.
La visibilité de cette action est dépendante du scénario file d’attente actif.
<Variable>
Cette action peut correspondre à l’action validation automatique ou à l’accès saisie suivant le paramétrage du scénario file d’attente courant.
Les déclarations effectuées seront rattachées à l’étape courante dans la liste.
La visibilité de cette action est dépendante du scénario file d’attente actif.
<Variable>. Déclarations annexes : Cette action regroupe :
La consommation de composants (dépendant scénario actif)
La déclaration de co-produits (dépendant scénario actif)
La déclaration d’infos suivies (dépendant scénario actif)
La déclaration de REBUT (dépendant scénario actif)
La déclaration de RETOUR (dépendant scénario actif)
La déclaration de SURPLUS (dépendant scénario actif)
La déclaration de SOLDE ETAPE (dépendant scénario actif)
L’exécution de procédures de stocks. (dépendant scénario actif)
La visibilité de cette action est dépendante du scénario file d’attente actif.
Le libellé de la touche varie selon les cas suivants :
Une seule déclaration annexe définie sur scénario actif => non présente.
Deux déclarations annexes définies sur le scénario actif => la touche F3 récupère la déclaration annexe défaut, F10 récupère la deuxième déclaration annexe.
Plus de deux déclarations annexes définies sur scénario actif => l’action présente la liste des déclarations annexes définies sur le scénario. La validation de la liste lance la déclaration annexe correspondante et affecte l’action sur la touche F3 du menu.
Editions
Permet le lancement de documents indépendemment des déclarations de fabrication.
La visibilité de cette action est dépendante du scénario file d’attente actif.
Menus: Permet de changer de menus, les menus possibles étant :
Decl. : menu déclaration (détaillé dans ce tableau)
Admin : menu administration (détaillé ci-dessous)
Ordo : menu ordonnancement (détaillé ci-dessous)
Reg.Loc. : menu regroupements locaux (détaillé ci-dessous)
La visibilité de cette action est dépendante du scénario file d’attente actif.
➡️ Menu administration (Admin)
<Variable>
Cette action peut correspondre à l’accès saisie ou à l’action validation automatique suivant le paramétrage du scénario file d’attente courant.
Les déclarations effectuées seront rattachées à l’étape courante dans la liste.
La visibilité de cette action est dépendante du scénario file d’attente actif.
<Variable>
Cette action peut correspondre à un code départ pour se repositionner dans la liste suivant un référence entité ou permet d’activer un filtre sur les CTs pour accéder en déclaration sur les CTs filtrées uniquement.
Toujours active.
Abandon
Quitte l’application. Retour sur la liste des ressources visibles.
Mod.Dec.: Permet de changer de mode de déclaration. Cette action n’a d’effet que pour l’entité ‘RL’ car le mode de déclaration suit la règle suivante :
Entité Serie : 1 seul mode possible => CTCUM
Entité OF : 1 seul mode possible => CT
Entité CT : 1 seul mode possible => CT
Entité RL : 2 modes possibles => CTCUM ou CT
Mod.Pre
Permet de changer de présentation (Entité) dans la liste. Les présentation possibles sont : SERIE, OF, CT, RL.
La visibilité de cette action est dépendante du scénario file d’attente actif.
<Variable>
Cette action peut correspondre à l’action validation automatique ou à l’accès saisie suivant le paramétrage du scénario file d’attente courant.
Les déclarations effectuées seront rattachées à l’étape courante dans la liste.
La visibilité de cette action est dépendante du scénario file d’attente actif.

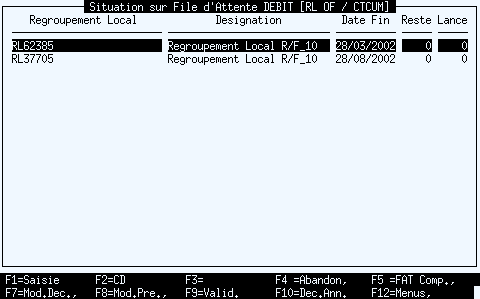

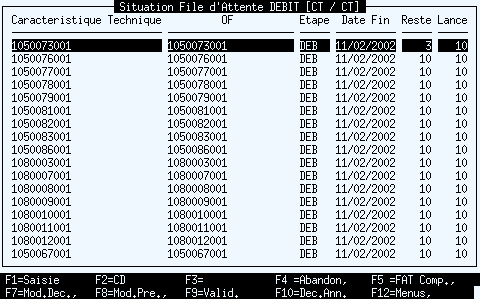

Sit.FAT.: Cette action a pour but d’afficher la situation file d’attente pour l’entité courante dans la liste. Elle ressort notamment :
La liste des OFs rattachés
La gamme avec les étapes et, pour chacune, le statut Disponible et la notion de chevauchement (sur entité OF uniquement).
La liste des caractéristiques techniques générées
La nomenclature des caractéristiques techniques
L’encours de chacune des caractéristiques techniques
L’encours résiduel ou global des caractéristiques techniques
Scénario
Permet de changer de scénario file d’attente.
La visibilité de cette action est dépendante du scénario file d’attente actif.
Menus: Permet de changer de menus, les menus possibles étant :
Decl. : menu déclaration
Admin : menu administration (détaillé dans ce tableau)
Ordo : menu ordonnancement (détaillé ci-dessous)
Reg.Loc. : menu regroupements locaux (détaillé ci-dessous)
La visibilité de cette action est dépendante du scénario file d’attente actif.
➡️ Menu ordonnancement (Ordo.)
<Variable>
Cette action peut correspondre à l’accès saisie ou à l’action validation automatique suivant le paramétrage du scénario file d’attente courant.
Les déclarations effectuées seront rattachées à l’étape courante dans la liste.
La visibilité de cette action est dépendante du scénario file d’attente actif.
<Variable>
Cette action peut correspondre à un code départ pour se repositionner dans la liste suivant un référence entité ou permet d’activer un filtre sur les CTs pour accéder en déclaration sur les CTs filtrées uniquement.
Toujours active.
Consult.
Accès aux consultations tableur définies sur le scénario courant.
La visibilité de cette action est dépendante du scénario file d’attente actif.
Abandon
Quitte l’application. Retour sur la liste des ressources visibles.
Toujours active.
Reinit. FAT
Permet d’annuler tout ordonnancement ayant pu être effectué sur la file d’attente, retourne à l’état initial.
La visibilité de cette action est dépendante du scénario file d’attente actif.
Mod.Dec.: Permet de changer de mode de déclaration. Cette action n’a d’effet que pour l’entité ‘RL’ car le mode de déclaration suit la règle suivante :
Entité Serie : 1 seul mode possible CTCUM
Entité OF : 1 seul mode possible CT
Entité CT : 1 seul mode possible CT
Entité RL : 2 modes possibles CTCUM ou CT (suivant scénario de file d’attente actif)
Mod.Pre
Permet de changer de présentation (Entité) dans la liste. Les présentation possibles sont : SERIE, OF, CT, RL.
La visibilité de cette action est dépendante du scénario file d’attente actif.
<Variable>
Cette action peut correspondre à l’action validation automatique ou à l’accès saisie suivant le paramétrage du scénario file d’attente courant.
Les déclarations effectuées seront rattachées à l’étape courante dans la liste.
La visibilité de cette action est dépendante du scénario file d’attente actif..
Gener.
Permet de lancer l’action d’ordonnancement via exécution de requêtes paramétrées sur le scénario.
La visibilité de cette action est dépendante du scénario file d’attente actif
Menus: Permet de changer de menus, les menus possibles étant :
Decl. : menu déclaration
Admin : menu administration
Ordo : menu ordonnancement (détaillé dans ce tableau)
Reg.Loc. : menu regroupements locaux (détaillé ci-dessous)
La visibilité de cette action est dépendante du scénario file d’attente actif.
➡️ Menu regroupements locaux (Reg. Loc.)
<Variable>
Cette action peut correspondre à l’accès saisie ou à l’action validation automatique suivant le paramétrage du scénario file d’attente courant.
Les déclarations effectuées seront rattachées à l’étape courante dans la liste.
La visibilité de cette action est dépendante du scénario file d’attente actif.
<Variable>
Cette action peut correspondre à un code départ pour se repositionner dans la liste suivant un référence entité ou permet d’activer un filtre sur les CTs pour accéder en déclaration sur les CTs filtrées uniquement.
Toujours active.
Consult.
Accès aux consultations tableur définies sur le scénario courant.
La visibilité de cette action est dépendante du scénario file d’attente actif.
Abandon
Quitte l’application. Retour sur la liste des ressources visibles.
Toujours active.
Mod.Dec.: Permet de changer de mode de déclaration. Cette action n’a d’effet que pour l’entité ‘RL’ car le mode de déclaration suit la règle suivante :
Entité Serie : 1 seul mode possible => CTCUM
Entité OF : 1 seul mode possible => CT
Entité CT : 1 seul mode possible => CT
Entité RL : 2 modes possibles => CTCUM ou CT (suivant scénario de file d’attente actif)
Mod. Pre
Permet de changer de présentation (Entité) dans la liste. Les présentations possibles sont : SERIE, OF, CT, RL.
La visibilité de cette action est dépendante du scénario file d’attente actif.
<Variable>
Cette action peut correspondre à l’action validation automatique ou à l’accès saisie suivant le paramétrage du scénario file d’attente courant.
Les déclarations effectuées seront rattachées à l’étape courante dans la liste.
La visibilité de cette action est dépendante du scénario file d’attente actif.
Gener.
Permet de lancer l’action de génération des regroupements locaux via exécution de requêtes paramétrées sur le scénario.
Cette action n’est visible que si il n’existe pas de regroupements locaux pour la ressource courante.
Menus: Permet de changer de menus, les menus possibles étant :
Decl. : menu déclaration
Admin : menu administration
Ordo : menu ordonnancement
Reg.Loc. : menu regroupements locaux (détaillé dans ce tableau)
La visibilité de cette action est dépendante du scénario file d’attente actif.

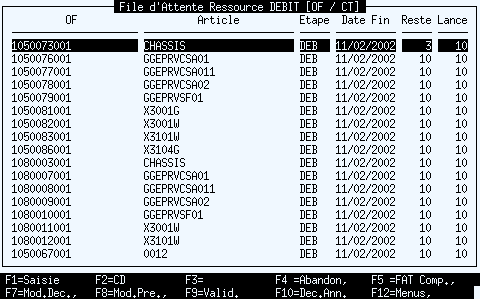

Les autres modes de présentation (OF, CT, RL)
| CT | RL |
---|---|---|
![]() | ![]() | ![]() |
Description Liste :
Référence ordre de fabrication.
Référence article rattaché.
Référence étape.
Date de fin prévue de fabrication.
Quantité restante à fabriquer.
Quantité lancée en fabrication. Description Fiche : Cette fiche est facultative puisque dépendante du scénario de file d’attente actif.
Désignation de l’article rattaché à l’OF courant dans la liste.
Désignation de l’étape courante dans la liste.
Information Complémentaire. La valeur affichée dans cette zone est issue de la sélection effectuée sur le scénario de Suivi / File d’Attente sur l’onglet « Paramètres Généraux » zone « Info. Compl. OF ».
Quantité restante à fabriquer au format numérique long.
Quantité lancée au format numérique long. | Description Liste :
Référence caractéristique technique.
Référence ordre de fabrication rattaché.
Référence étape.
Date de fin prévue de fabrication.
Quantité restante à fabriquer.
Quantité lancée en fabrication. Description Fiche : Cette fiche est facultative puisque dépendante du scénario de file d’attente actif.
Désignation de la caractéristique technique courante dans la liste.
Désignation de l’étape courante dans la liste.
Information Complémentaire. La valeur affichée dans cette zone est issue de la sélection effectuée sur le scénario de Suivi / File d’Attente sur l’onglet « Paramètres Généraux » zone « Info. Compl. CT ».
Quantité restante à fabriquer au format numérique long.
Quantité lancée au format numérique long. | Description Liste :
Référence regroupement local.
Désignation du regroupement local.
Date de fin prévue de fabrication.
Quantité restante à fabriquer.
Quantité lancée en fabrication. Description Fiche : Cette fiche est facultative puisque dépendante du scénario de file d’attente actif.
Désignation complète du regroupement local courant dans la liste.
Information Complémentaire. La valeur affichée dans cette zone est issue de la sélection effectuée sur le scénario de Suivi / File d’Attente sur l’onglet « Paramètres Généraux » zone « Info. Compl. RL ».
Quantité restante à fabriquer au format numérique long.
Quantité lancée au format numérique long. |
Filtrage des Caractéristiques Technique
Les listes de files d’attente sur les entités SERIE, Ofs et RLs héritent d’une fonction de filtrage de CTs permettant d’accéder en déclaration sur les CTs filtrées uniquement.

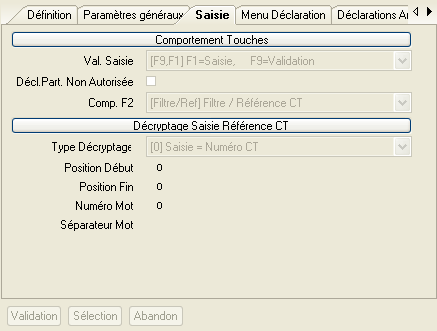

Cette fonction est dépendante du scénario FAT rattaché à la file d’attente :
![](../__attachments/115223341/att_15_for_233504884.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Le comportement défaut est celui du ‘Code Départ’.
Cette fonctionnalité est active dans l’application de déclaration par file d’attente (SUIFAFAT) en caractère uniquement et se déroule comme suit :

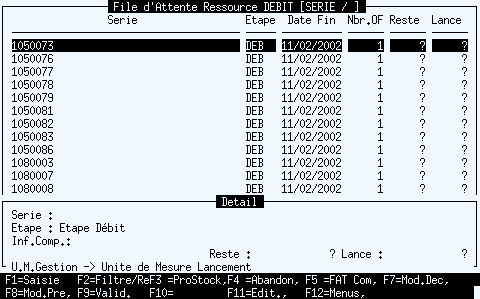

![](../__attachments/115223341/att_16_for_233504884.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Le message menu récupère le libellé de l’action à effectuer
L’activation de cette action fait monter une fenêtre de saisie telle que :
![](../__attachments/115223341/att_17_for_233504884.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
La première zone correspond à la référence de l’entité courante (SERIE, OF ou RL) :
si elle est vide, l’entité courante dans la liste sera considérée
si une entité COMMENCE PAR la valeur saisie, elle sera considérée
si aucune entité COMMENCE PAR le valeur saisie, un message d’erreur est retourné à l’utilisateur.
La deuxième zone correspond au filtre sur les CTs et fonctionne par MATCHES (il n’est pas utile d’encadrer la valeur par des ‘*’
si le filtre ne donne aucun résultat pour l’entité considérée, un message d’erreur est retourné à l’utilisateur.
Dans tous les cas, si un résultat existe, l’utilisateur accède directement en saisie de déclaration avec uniquement les CTs concernées par le filtre.
La fonction de décryptage de la référence CT paramétrable sur le scénario n’est effectif que dans le cadre de la fonction ‘Filtre/Réf.’. Ce paramétrage est identique à celui existant dans les scénarios de déclaration quantitative.
Définition et Utilisation des Regroupements Locaux
Fonction d’administration, la réalisation de regroupements locaux est disponible sur l’application de suivi par file d’attente SUIFAFAT, dans le menu Reg.Loc (voir description de l’application au chapitre précédent).
Un regroupement local est défini par ressource, et donc par file d’attente. Le type de regroupement défini sur la ressource détermine s’il s’agit d’un regroupement local d’OFs ou de caractéristiques techniques : ce type est mis à jour lors de la génération de regroupements locaux pour la ressource. Les OFs ou les caractéristiques techniques sont ordonnés à l’intérieur d’un même regroupement (numéro d’ordre pilotable).
L’objectif de constitution d’un regroupement local est de réaliser une mise en commun de différents OFs ou caractéristiques techniques. Tout comme pour le lancement administratif au moyen d’un numéro de série paramétrable, ces entités sont rattachées à un code identifiant le regroupement.
Ce code de regroupement peut être figé ou généré d’une manière identique à la gestion du numéro de série.
Le support de réalisation des regroupements locaux est le macro-langage : la fonction de ré-ordonnancement des files d’attente déjà disponible dans DIAPASON est utilisée pour générer des regroupements locaux. Les requêtes REB de type FAT (« Requêtes Ordonnancement Files d'attente ») évoluent de façon à traiter également l’ordonnancement d’OFs ou de caractéristiques techniques à l’intérieur d’un regroupement local.
De plus, une fonction de maintenance manuelle est disponible pour assurer des corrections ou des aménagements sur des regroupements locaux.
Remarque : un regroupement local est lié à une ressource (local à la ressource). Un même regroupement local ne peut être transmis à une autre ressource du simple fait des déclarations réalisées sur une file d’attente (Pour cela, il faudra, lors de la réalisation du regroupement local à la ressource, effectuer les mêmes regroupements sur les étapes suivantes (possibles grâce à la fonction de ré-ordonnancement par requête disponible)).
Une affectation similaire peut à présent être gérée pour les regroupement locaux :
‘ORD-RL-MIN’ : affectation pour le regroupement local du minimum de la date et du poids des Ofs rattachés.
‘ORD-RL-MAX’ : affectation pour le regroupement local du maximum de la date et du poids des Ofs rattachés.
Ainsi donc, il est possible d’indiquer, pour un OF, plusieurs modes dans WfFatOrd.LanSerFatMaj, ceux-ci étant séparés par des virgules (exemple : ORD-OF-MIN,ORD-RL-MIN).
Structure de données d’accueil des regroupements locaux
Voir Structure de données des regroupements locaux
Gestion des regroupements locaux par macro-langage
Voir Gérer les regroupements locaux par macro-langage
Gestion des documents à l’étape
Tout comme pour les informations suivies, il est à présent possible de gérer une liste de documents pour les étapes de files d’attente. Pour cela, au sein de la requête de génération de la gamme ou au sein de la requête associée à une étape, il est possible de piloter la nouvelle variables <Nom Variable>_LisDoc. Ces documents seront alors accessibles depuis l’application de suivi par file d’attente.
Cette variable peut contenir une liste de documents (les documents doivent être séparés par des virgules) de type :
1 Edition par requête DIAPASON
2 Edition Etiquettes
4 Dossier
6 REB / MFD
7 REB / Tableur
8 REB / Liste
90 REB / Etiquette
Pour les documents de type 1,2 et 4 l’entité de travail doit obligatoirement être :
30 Série
31 OF
32 Liste de Série
33 Liste d’OFs
Edition automatique sur déclaration par étape
Jusqu’à présent, il était possible d’éditer de façon automatique un document de fabrication à chaque déclaration quantitative (dernière étape) : ce document était indiqué sur l’OF au moment de la création de la série.
Le même principe est reporté pour chaque étape de file d’attente.
Tout comme pour les informations suivies, il est à présent possible de gérer un document de déclaration pour les étapes de files d’attente. Pour cela, au sein de la requête de génération de la gamme ou au sein de la requête associée à une étape, il est possible de piloter la nouvelle variables <Nom Variable>_DocDec.
Envoi d’événement sur déclaration par étape
Jusqu’à présent, il était possible d’envoyer de façon automatique un événement externe (de type événement interne : FAB) à chaque déclaration quantitative (dernière étape) : cet événement était indiqué sur l’OF au moment de la création de la série.
Le même principe est reporté pour chaque étape de file d’attente.
Tout comme pour les informations suivies, il est à présent possible de gérer un événement externe de déclaration pour les étapes de files d’attente. Pour cela, au sein de la requête de génération de la gamme ou au sein de la requête associée à une étape, il est possible de piloter la nouvelle variables <Nom Variable>_EvtFab.
Déclarations de fabrication
Les déclarations de fabrication peuvent se faire de façon manuelle ou en automatique.

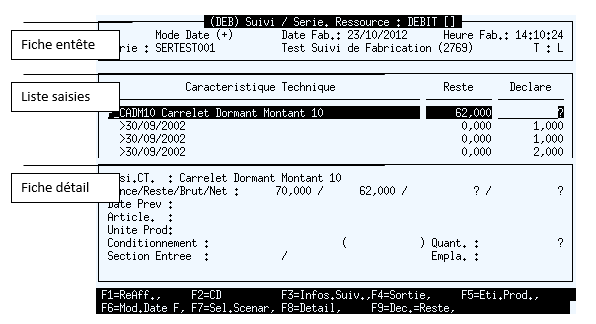

L’écran de saisie se présente comme suit :
![](../__attachments/115223341/image-20230313-134313.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
L’accès se fait directement en saisie dans la liste. Cette dernière présente toutes les caractéristiques techniques rattachées à l’entité courante pouvant être déclarées sur l’étape en cours.
Description fiche entête :
Serie
Référence série courante suivie de la désignation
Non saisie.
Mode Date
Logique forcé à la valeur + => date de fabrication = date du jour et heure de fabrication = heure courante.
Non saisie.
Date Fab.
Date de fabrication.
Non saisie.
Heure Fab
Heure de fabrication.
Non saisie
T
Type entité courante, forcé à ‘L’.
Non saisie.
La structure du titre de la fiche est la suivante :
(« Etape courante ») Suivi/ « Entité ». Ressource : « Désignation ressource courante » [« Mode de déclaration » ]
Description liste :
La liste peut présenter des lignes de déclaration ainsi que des lignes d’historique de déclaration (selon scénario de déclaration actif).
➡️ Lignes de déclaration
Caractéristique Technique
Référence caractéristique technique.
Non saisie.
Reste OU Reste Brut OU Reste Net
Quantité restant à déclarer. Cette colonne peut évoluer selon le scénario de déclaration actif. La quantité peut être égale à la quantité restant à fabriquer sur la CT (Mode défaut = Total) ou peut être exprimée en besoin brut ou en besoin net.
Non saisie.
Déclare
Quantité déclarée saisie par l’utilisateur. Le contrôle de la quantité se fera selon le mode d’expression du besoin (Total, Brut ou Net). Seules les lignes pour lesquelles la valeur est différente de « ? » seront prises en compte par le système.
Saisie.
➡️ Lignes d’historique de déclaration
Caractéristique Technique
Contient la date de la déclaration précédée du signe ‘>’.
Non saisie.
Reste OU Reste Brut OU Reste Net
Non gérée, toujours nulle dans ce cas.
Non Saisie.
Declare
Quantité déclarée.
Non Saisie.
➡️ Description fiche détail :
Desi. CT
Désignation complète de la caractéristique technique courante dans la liste.
Non saisie.
Lance/Reste/Brut/Net
Quantités lancée et restant à fabriquer exprimées en fonction du mode courant (Total,Brut ou Net).
Non saisie.
Date Prev.
Date finale de fabrication prévue.
Non saisie.
Article
Référence et désignation article rattaché
Non saisie.
Unite Prod
Référence et désignation unité de production courante.
Non saisie.
Conditionnement
Référence unité de mesure de conditionnement de l’OF auquel la caractéristique technique courante est rattachée avec entre parenthèse le rapport avec l’unité de lancement.
Quant.
Quantité restante exprimée en unité de conditionnement
Non saisie.
Section Entree
Référence section pour les mouvements d’entrée en stock
Non saisie.
Empla
Référence emplacement utilisé pour les mouvements de stocks.
Non saisie.
Dernière ligne
Ligne d’information concernant l’édition des étiquettes produits.
Non saisie.
Actions disponibles :
➡️ Cas des lignes de déclaration
Reaff.
Permet de réafficher la liste des déclarations de façon à remettre à jour les quantités restant à fabriquer en fonction des différentes déclarations possibles sur d’autres postes.
Toujours active.
CD
Code départ sur la colonne Caractéristique Technique afin de se positionner sur un enregistrement précis dans la liste.
Toujours active.
<Variable>
Dernière Déclaration Annexe sélection ou déclaration annexe défaut lors du premier accès.
Toujours active.
Sortie
Quitte l’application de saisie des déclarations et retourne sur la file d’attente.
Toujours active.
Eti. Prod
Permet de lancer le document de conditionnement rattaché à l’OF.
Toujours active.
Mod.Date.F
Cette action a pour but de modifier la date et l’heure de la déclaration.
Toujours active.
Sel. Scen.
Permet de sélectionner un autre scénario de déclaration parmi ceux définis dans le scénario file d’attente.
Toujours active.
Détail
Permet d’activer ou de désactiver la fenêtre détail.
Toujours active.
Dec = Res.
Fonction de déclaration automatique. Affecte la quantité restant à fabriquer dans la colonne Declare sur la ligne courante.
Toujours active.
Dec. Ann.
Permet de sélectionner et de lancer une déclaration annexe parmi celles autorisées sur le scénario de déclaration courant.
Toujours active.
➡️ Cas des lignes d’historique de déclaration
Reaff.
Permet de réafficher la liste des déclarations de façon à remettre à jour les quantités restant à fabriquer en fonction des différentes déclarations possibles sur d’autres postes.
Toujours active.
CD
Code départ sur la colonne Caractéristique Technique afin de se positionner sur un enregistrement précis dans la liste.
Toujours active.
Eti.Palette
Permet de lancer le document de fabrication rattaché à l’OF.
Les documents de conditionnement sont des documents référencés dans la bibliothèque de documents de DIAPASON. Sur le même principe que les documents de conditionnements d’approvisionnements, ce sont des documents liés à l’entité Série (‘30’) ou OF (‘31’), de type Etiquette, et qui disposent également de variables critères standards complémentaires :
-SCR.FabDecTPa : Type de palette associée à la déclaration.
-SCR.FabDecPal : Numéro de palette.
-SCR.FabDecSec : Section de déclaration d’entrée de stock.
-SCR.FabDecQte : Quantité palette.
-SCR.FabDecDat : Date déclaration.
-SCR.FabDecEmp : Emplacement de déclaration d’entrée de stock.
-SCR.FabDecUti : Utilisateur déclaration réception.
Lors de l’enregistrement effectif d’une déclaration de fabrication, DIAPASON lance le document qui est défini sur la série ou l’OF rattaché.
Toujours active.
Abandon
Quitte l’application de saisie des déclarations et retourne sur la file d’attente.
Toujours active.
Eti. Prod
Permet de lancer le document de conditionnement rattaché à l’OF.
Toujours active.
Ann.Declaration
Permet d’annuler l’historique de déclaration courant. Génère une nouvelle ligne d’historique ‘inversée’ et remet à jour l’état de l’entité concernée (quantité restante, statuts ..).
Toujours active.
Sel. Scen
Permet de sélectionner un autre scénario de déclaration parmi ceux définis dans le scénario file d’attente.
Toujours active.
Détail
Permet d’activer ou de désactiver la fenêtre détail.
Toujours active.
Reedition
Permet de relancer le document de fabrication rattaché à l’OF.
Toujours active.
Les déclarations de fabrication par file d’attente sur les étapes intermédiaires reposeront exclusivement sur des scénarii de déclaration de type ‘1’ (file d’attente). Il est désormais possible dans le cadre de la dernière étape de basculer directement sur un scénario de déclaration de type ‘0’ (par quantité).
Annulation de déclarations

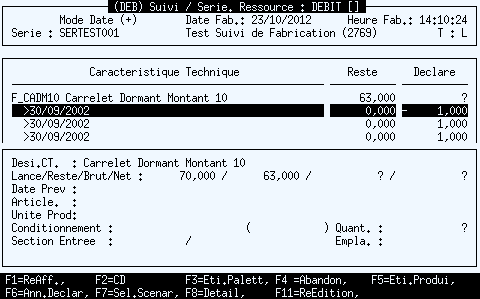

Il est possible d’associer à une déclaration une raison et un commentaire à condition que le paramètre général FAB-ADE-RAI (gestion code raison et commentaire) soit coché
![](../__attachments/115223341/att_20_for_233504884.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Dans la liste des déclarations de fabrication, lors de l’activation de la touche F6 (Ann.déclar), la fenêtre de saisie de la raison et du commentaire apparaît comme ci-dessous :
![](../__attachments/115223341/att_21_for_233504884.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Raison
Code Raison associé à l’annulation. Zone munie d’une aide présentant les codes raisons définis dans les paramètres utilisateurs.
Commentaire
Commentaire associé à l’annulation.
Remarque : Une nouvelle structure de données (HLaSuiAn) permet de stocker ces informations.
Il est possible de consulter les informations (raison et commentaire) associées à une annulation de fabrication.

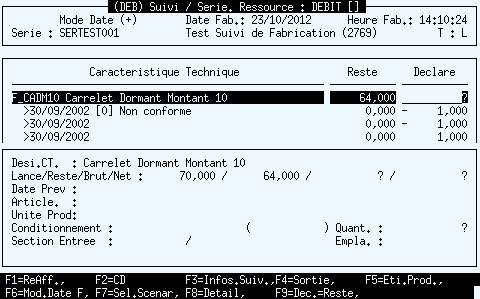

Exemple ci-dessous : sur la ligne de l’historique annulé se trouve le code raison « 0 » et le commentaire « Non Conforme » associés à l’annulation.
![](../__attachments/115223341/att_22_for_233504884.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Informations Suivies
Lors de déclarations de fabrication, il est possible de renseigner et de suivre des informations sur un OF et / ou sur une série.
Le système de suivi est paramétrable par macro-langage ou manuellement : des familles d’informations suivies permettent d’afficher et de gérer des groupes d’informations suivies.
De plus, si plusieurs déclarations sont réalisées sur la même information sur le même OF ou la même série, seule la dernière valeur est mémorisée : il y a conservation des différentes saisies (historisation des informations).
Structure générale :
Famille d’Informations Information Suivie.
Pour réaliser une déclaration de suivi d’informations suivies, il faudra sélectionner tout d’abord une famille (seules les informations de la famille sélectionnée seront saisies).
Voir
Familles d'informations suivies
Consommation de composants
La déclaration de l’alimentation des composants peut s’effectuer à partir de la fonction Alim. Conso. disponible depuis l’application de déclaration de fabrication.
L’accès au tableur de déclaration d’alimentation se réalise :
Via un numéro de série : le tableur de déclaration d’alimentation est initialisé avec les composants de la série (ceux dont la consommation est gérée sur Série).
Via un numéro d’OF : le tableur de déclaration d’alimentation est initialisé avec les composants de l’OF (ceux dont la consommation est gérée sur OF).
➡️ Gestion des articles autorisés pour la substitution d’un composant.
Une liste chaînée d’articles de substitution autorisés peut être initialisée lors de la définition des composants de gestion.
Mise à jour de la variable standard nomenclature de gestion SNG.LanSerCsaArtPos dans la requête LOu (lors du lancement) ou par les nouvelles applications de gestion des nomenclatures de gestion.
Alimentation des composants / série
Cette action est disponible lorsque le mode de présentation courant de la file d’attente est ‘SERIE’. Les déclarations de consommation de composants seront éffectuées sur l’enregistrement courant dans la liste de la file d’attente. Les déclarations sont faites dans un tableur.
Les composants présentés pour la déclaration sont ceux pour lesquels la méthode de destination de fabrication est "30 Conso. Déclarée / Série".
Au sein de ce tableur, la date affichée dans le titre peut être modifiée par la fonction Mod.Date. Cependant, cette date ne peut être supérieure à la date du jour et doit être obligatoirement renseignée.
Lors de la validation, la mise à jour des stocks s’effectue à partir de la date saisie dans le tableur.
Dans le tableur de consommation, l’utilisateur peut modifier les quantités calculées en fonction des quantités de lien de nomenclature.
Il peut également substituer un composant par un ou plusieurs autres composants.
Composants prévus | Numéro de série / Référence Article. |
Qte. Prev. | Quantité prévisionnelle d’alimentation. Initialisée en fonction de la quantité restant à alimenter |
Qte. Mvt. | Quantité qui sera mouvementée après validation. Par défaut est initialisée par Qte. Prev mais un paramètre utilisateur(PARAM-GEN, PARAMETRES, FAB-CSA-INI) permet de forcer l’initialisation à la valeur nulle. |
Csa. Substit. | Référence article du composant de substitution. |
Qte. Subst | Quantité du composant de substitution. |
Trans.Stoc | Transaction de stock d’alimentation. Zone en saisie. |
Trans.Defa | Transaction de stock d’alimentation par défaut. Uniquement en consultation. |
Sect.Defau | Section de consommation par défaut. Uniquement en consultation. |
Ty.Mvt.Def | Type de mouvement de stock par défaut. |
Ty.Mvt.Sub | Type de mouvement de stock pour la substitution. Uniquement en consultation. |
Les informations en consultation sont initialisées à partir des données renseignées dans la nomenclature de gestion ou à partir de la transaction de stock d’alimentation défaut (Voir Paramètre Général AL-TR-DE).
![](../__attachments/115223341/att_23_for_233504884.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
![](../__attachments/115223341/att_24_for_233504884.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
![](../__attachments/115223341/att_25_for_233504884.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
De nouvelles lignes peuvent être insérées pour prendre en compte d'autres composants de substitution.
Alimentation des composants / OF
Cette action est disponible lorsque le mode de présentation courant de la file d’attente est ‘OF’. Les déclarations de consommation de composants seront éffectuées sur l’enregistrement courant dans la liste de la file d’attente. Les déclarations sont faites dans un tableur.
Les composants présentés pour la déclaration sont ceux pour lesquels la méthode de destination de fabrication est "40 Conso. Déclarée / OF" .
Note :
Les déclarations de consommation des composants à l’OF et à la série gèrent la notion de transaction de stock commençant par ‘0-‘ :
le stock prévisionnel est pris en compte,
la mise à jour du stock physique n’est pas réalisée.
Co-Produits
La fonction Co-Produit (accessible depuis la saisie de la référence série ou liste OFs) permet d’effectuer des déclarations de fabrication à partir des critères relatifs aux co-produits indiqués sur la série (ou sur l’OF). Il est possible de réaliser des déclarations de fabrication d’articles différents de l’article lancé. Cette fonctionnalité permet notamment de traiter la gestion des rebuts.
Si l’utilisateur désire, pour un OF de produit sur-mesure, déclarer plus que la quantité lancée, alors il faut indiquer dans l’application de gestion des OF (GFGLL00) dans la zone Art.Co-Prod. l’instruction ’*ART’. Il sera alors possible d’effectuer une déclaration de surplus pour l’article lancé : seule une mise à jour des stocks sera réalisée (sans mise à jour de demande ou de la ligne de commande).
La déclaration des co-produits peut être réalisée à partir d’une série ou d’un OF.
Les variables à mettre à jour sont les suivantes (pour une série ou un OF) :
LanSerCoPGes Ges. Co-Prod. ?
Gestion des co-produits ?
LanSerCoPArtPos Art. Co-Prod.
Liste chaînée d’articles autorisés pour les déclarations de co-produits. Séparateur = ,
LanSerCopArtUMe Lis.UM. Co-Pr.
Liste chaînée d’unités de mesure rendant obligatoire la déclaration de co-produits dans l’unité de mesure indiquée pour l’article (même position pour l’article et l’unité de mesure dans les listes chaînées). Séparateur = #
LanSerCopArtCoe Lis.Coe.Co-Pr.
Liste chaînée des coefficients entre l’unité de mesure de stock de l’article co-produit et de l’unité de mesure de déclaration de co-produit. Séparateur = #
LanSerCoPLisArt Lis.Art.Co-Pr.
Liste d’articles autorisés pour les déclarations de co-produits.
StoFluCoPRef Tr.Stk. Co-Pr.
Transaction de stock pour co-produits, initialise la zone lors de la déclaration.
Exemple de paramétrage :
Ges. Co-Prod. ? +
Art. Co-Prod. : Article1,Article2,Article3,Article4
Lis.UM. Co-Pr. : UN#UN
Lis.Coe.Co-Pr. : 2,5#5
Ce paramétrage indique que les articles Article1 et Article2 seront déclarés en unité de mesure « UN », le coefficient entre l’unité de mesure de stock et l’unité de mesure de déclaration sera de 2,5 pour Article1 et de 5 pour Article2.
Les articles Article3 et Article4 n’ont pas d’unité de mesure de déclaration spécifiée, l’utilisateur pourra déclarer dans les unités de mesure pour lesquelles une conversion existe avec l’unité de mesure de stock de l’article.
Dans le cadre de déclaration de fabrication réalisée par l’intermédiaire d’un lecteur code à barres (exemple de système) : DIAPASON enregistre les déclarations à partir d’un fichier généré par l’application externe.
Procédures de Stocks
Il est désormais possible d’exécuter une procédure de stocks en annexe des déclarations de fabrication. Ces dernières pourront servir à générer des mouvements de stocks de déplacement de produits par exemple, à simuler des consommations de composants …
La définition et la description des procédure de stocks est détaillée dans la documentation de la gestion des stocks.
Gestion Complète des Entités
La gestion complète de la file d’attente permet de visualiser toutes les entités sur la ressource courante (entités non disponibles, entités terminées et entités disponibles).
Les entités sont dites non disponibles sur une étape si elles ne sont pas commencées ou si elles sont terminées. Les scénarii file d’attente permettent de rendre visibles ces entités. Le but principal étant notamment d’accéder sur les entités terminées afin de pouvoir réaliser des annulations de déclaration sur l’étape courante.

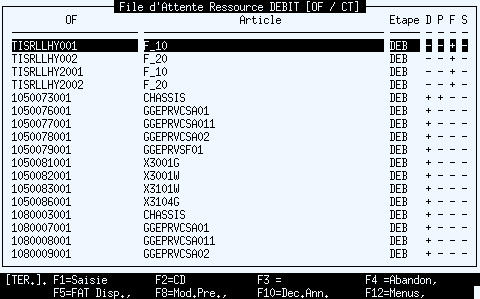

L’accès se fait depuis la file d’attente par le biais de la fonction ‘Fat. Comp.’ dans le menu déclaration de la liste. Cette action présente la liste de toutes les entités telle que :
![](../__attachments/115223341/att_26_for_233504884.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Description Liste :
Entité (Série, OF, CT ou RL)
Référence entité ( correspond à l’entité courante de la liste file d’attente).
Etape
Référence étape.
Nbr.OF
Nombre d’Ofs dans la série
D
Disponible ? (+/-), toujours - dans cette liste
P
Partiellement fabriquée ? (+/-)
F
Totalement Fabriquée ? (+/-) = Terminée
S
Surplus déclaré ? (+/-)
Actions disponibles :
<Variable>
Cette action peut correspondre à l’accès saisie ou à l’action validation automatique suivant le paramétrage du scénario file d’attente courant.
Les déclarations effectuées seront rattachées à l’étape courante dans la liste.
La visibilité de cette action est dépendante du scénario file d’attente actif.
Code Dep.
Permet de se positionner dans la liste sur un enregistrement en fonction de sa référence.
Toujours active.
<Variable>
Fonction récupérant la dernière déclaration annexe effectuée dans la file d’attente.
Abandon
Quitte la liste et retour sur la file d’attente des entités en cours.
Toujours active.
FAT. Disp.
Permet d’accéder à la file d’attente des entités disponibles uniquement.
Mod.Pre.
Permet de changer le mode de présentation de la file d’attente.
Dec.Ann.
Permet d’accéder aux fonctions de déclarations annexes
Menus
Permet de changer le menu de la file d’attente.
Il est à noter que sur les entités non disponibles ou terminées, seul le menu déclaration est possible. L’effet de cette action sera visible sur les entités disponibles.
Mod.Pre.
Permet de changer le mode de présentation de la file d’attente.
Dec.Ann.
Permet d’accéder aux fonctions de déclarations annexes
Menus
Permet de changer le menu de la file d’attente.
Il est à noter que sur les entités non disponibles ou terminées, seul le menu déclaration est possible. L’effet de cette action sera visible sur les entités disponibles.

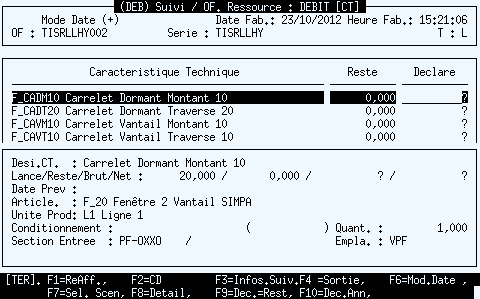

Le message menu évolue en fonction de la ligne courante. Il présente l’état de la ligne courante(N.DISP. ou TER.).
![](../__attachments/115223341/att_27_for_233504884.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Le message menu indique l’état de l’entité courante (N .DISP. ou TER.). L’application de déclaration réagit exactement de la même manière que pour les entités en cours.
Gestion des Informations Suivies Pour Toute Série
(Accès : SUIFSS00 Gestion des Informations Suivies pour Toute Série)
Cette application permet de consulter/gérer les déclarations sur informations suivies, quel que soit le statut de la série (soldée ou lancée).
L’utilisateur a tout d’abord accès à la liste des consultations tableurs sur l’entité Série (LAN).
![](../__attachments/115223341/att_28_for_233504884.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Il peut par l’intermédiaire du tableur affiché, accéder aux fonctions suivantes :
Decl (Déclaration) : permet d’effectuer la déclaration d’informations suivies pour la série courante. Identique à celle disponible sur l ‘application de déclaration de fabrication.
Cons.Entité (Consultation Entité) : permet de consulter un récapitulatif complet des Informations Suivies pour la série courante :
![](../__attachments/115223341/att_29_for_233504884.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)

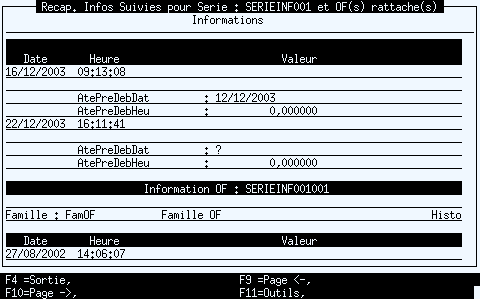

Cons Tot (Consultation Totale)
Permet de consulter le récapitulatif complet des Informations Suivies pour la série courante, et des Ofs rattachés à la série :
![](../__attachments/115223341/att_30_for_233504884.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Gestion des Informations Suivies Pour Tout OF
(Accès : SUIFOF00 Gestion des Informations Suivies pour Tout OF)
Le fonctionnement est le même que celui de l’application SUIFSS00 Gestion des Informations Suivies Pour Toute Série, mais sur l’entité OF.
