Visualiser la file d’attente OF et les CT

On peut visualiser la file d’attente sur les OF sous forme de PERT, ou sous forme de fichier trace.

Sous forme de diagramme PERT

Cette action permet de visualiser la gamme générique de file d’attente de l’OF sous forme de diagramme PERT.

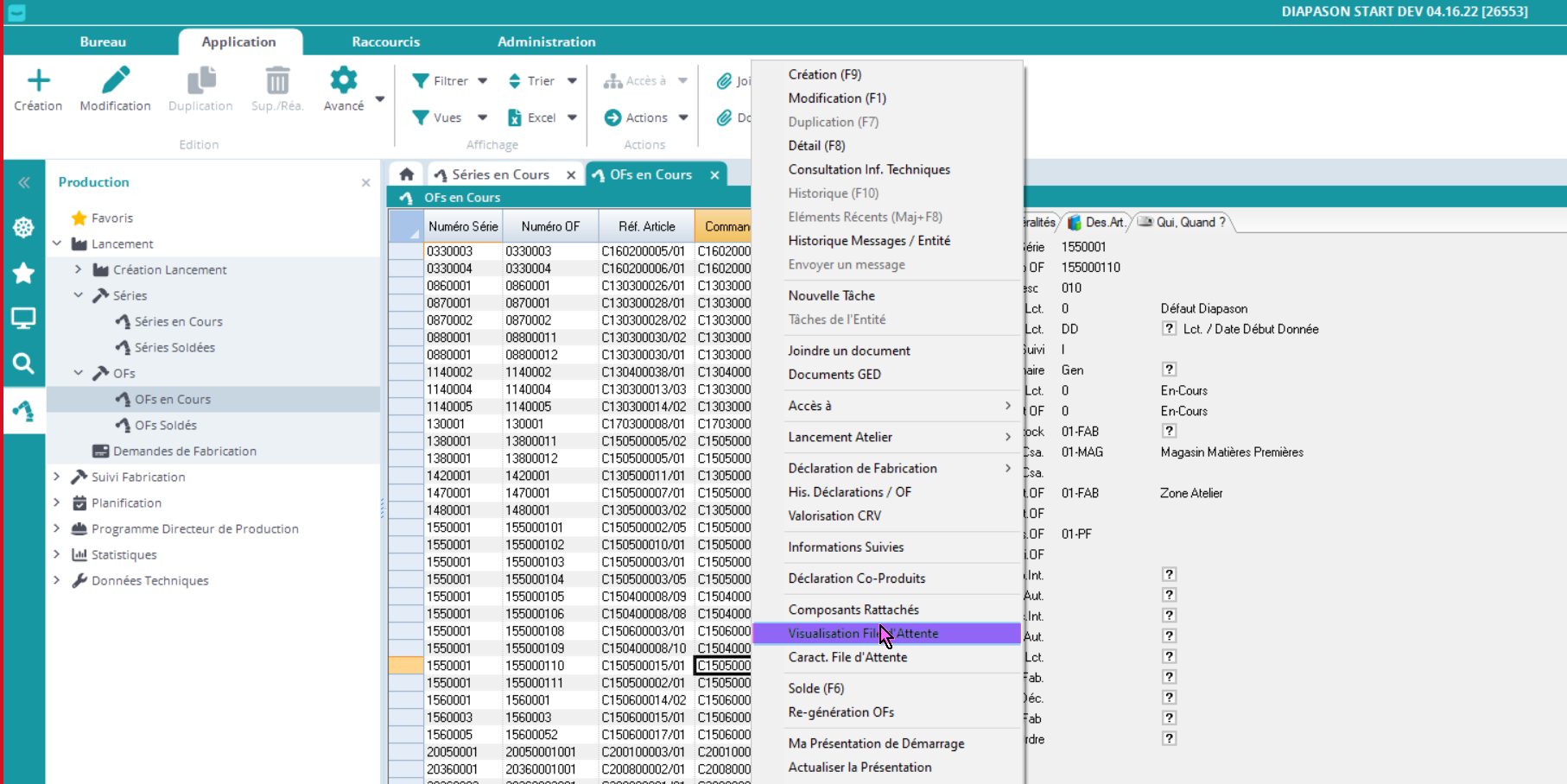

Pour cela, depuis les OF, cliquer sur l’action “Visualisation File d’Attente”:

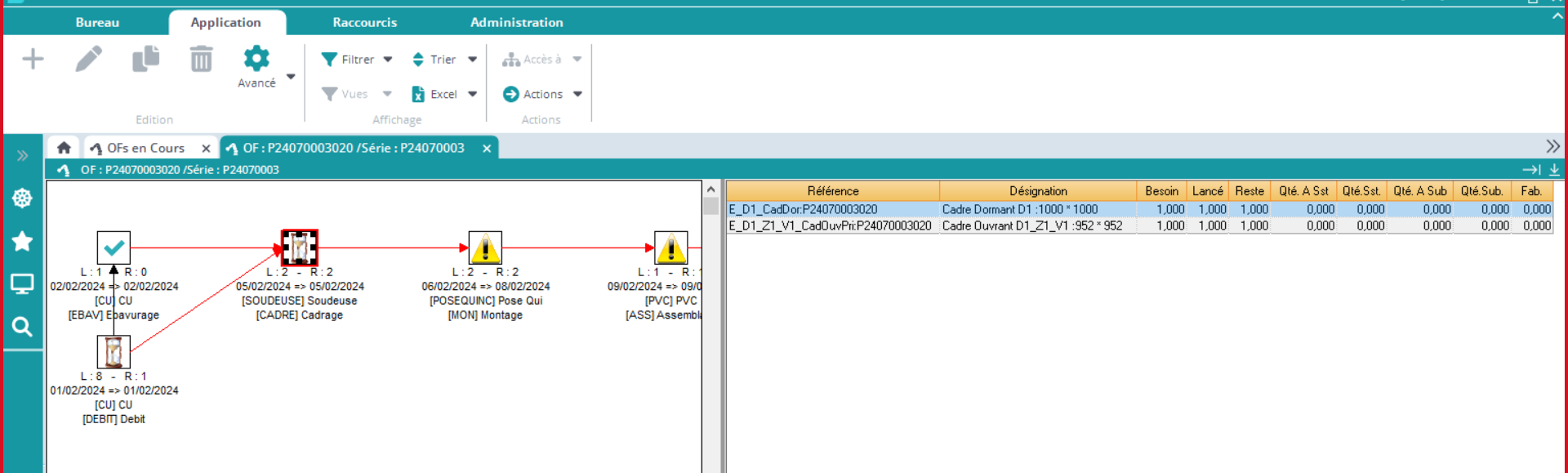

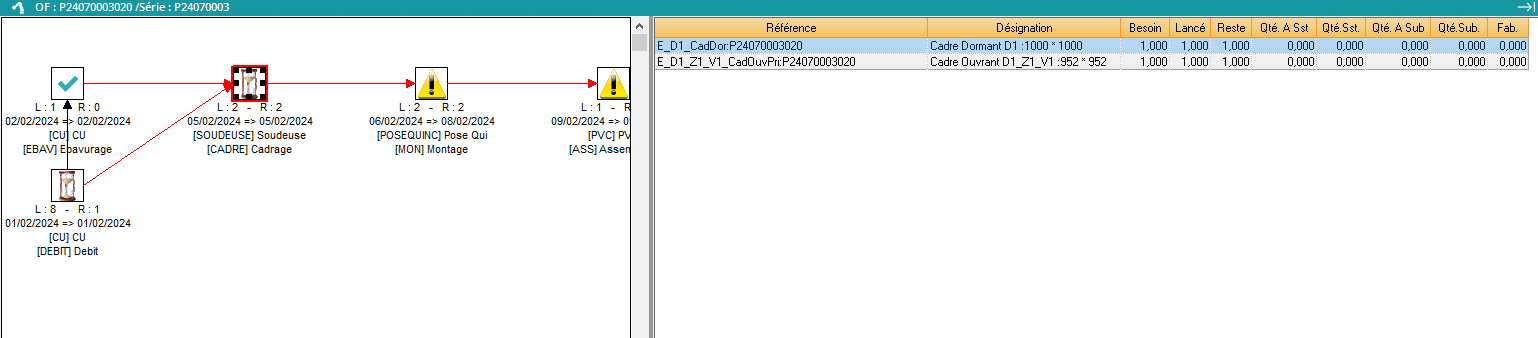

DIAPASON présente toutes les étapes pour l’OF sous la forme suivante:

Que signifient les colonnes de la liste ?

• Besoin : il s’agit de la quantité globale à réaliser, c’est à dire ce qui est lancé en fabrication + ce qui est sous traité + la quantité à substituer ( voir colonne Qté a Sub)

• Lancé: il s’agit de la quantité à produire en fabrication en interne

• Reste: combien reste-il à faire ? En prenant en compte ce qui est fabriqué en interne, ce qui est sous-traité, ce qui est à substituer…Il s’agit donc du besoin - toutes les déclarations.

• Qté à sst: quantité qu’on souhaite sous-traiter. Lorsque les composants permettant de sous-traiter la pièce sont disponibles, un ordre d’achat pourra être créé au titre de la CT à sous-traiter afin de pouvoir réaliser l’opération de sous-traitance. Lors de la réception de cet ordre d’achat, DIAPASON déclarera automatiquement la CT comme disponible pour le reste du flux de fabrication.

• Qté A Sub: il arrive qu’on doive mettre en place des flux annexes à la place de certaines étapes qui peuvent être saturées… ces étapes doivent être prévues dans la gamme. C’est un “flux de substitution”. On a donc ici la quantité des CT qui sont affectées au flux du substitution.

• Qté sub: ce qui a été déclaré au titre de la quantité à substituer

Ceci est très peu (pas) utilisé 😉 car ça nécessite de prévoir les chemins alternatifs à l’avance.

• Fab: Parmi les pièces lancés, combien ont été fabriquées ?

Pour chacune des étapes, DIAPASON indique:

si l'étape est totalement déclarée pour cet OF
si l'étape est considérée disponible pour entamer la fabrication: soit c’est tout simplement la première étape 😉 soit les composants sont disponibles pour commencer cette étape
si l'étape n’est pas disponible

Comment afficher les composants qui permettent de réaliser l’OF- en voyant à quel CT ils sont affectés ? (action “Sit. dét.Composants”)

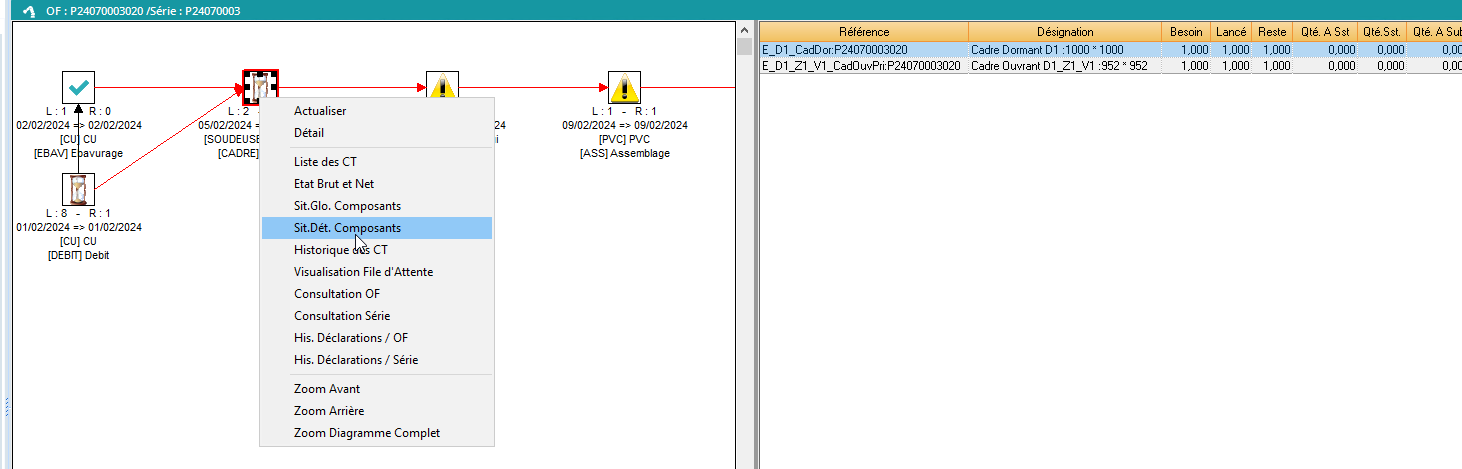

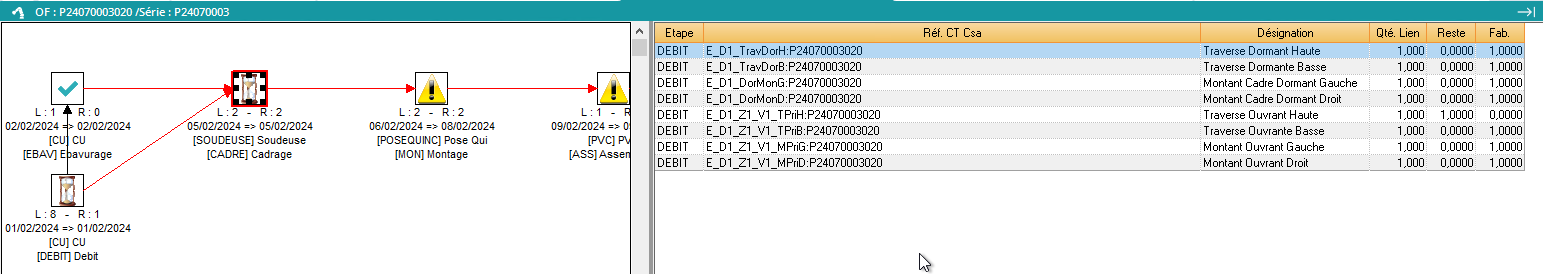

L’action “Sit. dét.Composants” permet d’afficher l’origine et la disponibilité des composants permettant de réaliser la CT.

Par exemple pour l'étape de cadrage, on a le cadre ouvrant et le cadre dormant à réaliser mais leur fabrication dépends de la disponibilité des profilés Haut, Bas, Gauche et Droit en provenance du débit. On peut donc afficher ces composants avec cette action et voir leur disponibilité:

• Ici, on voit que la fabrication du cadre dormant est possible car les 4 profilés ont été débités ( dans la colonne FAB, on a que des 1, donc tout a été fabriqué).

• Par contre le cadre ouvrant n’est pas encore réalisable car la traverse ouvrant basse n’est pas encore débitées ( on voit un 0 dans la colonne FAB donc elle n’a pas été fabriquée).

Comment afficher la liste des CT à réaliser sur l'étape ? ( actions Liste des CT)

Cette action permet d’afficher les CT à réaliser et à déclarer sur étape.

C’est l'écran qu’on a par défaut.

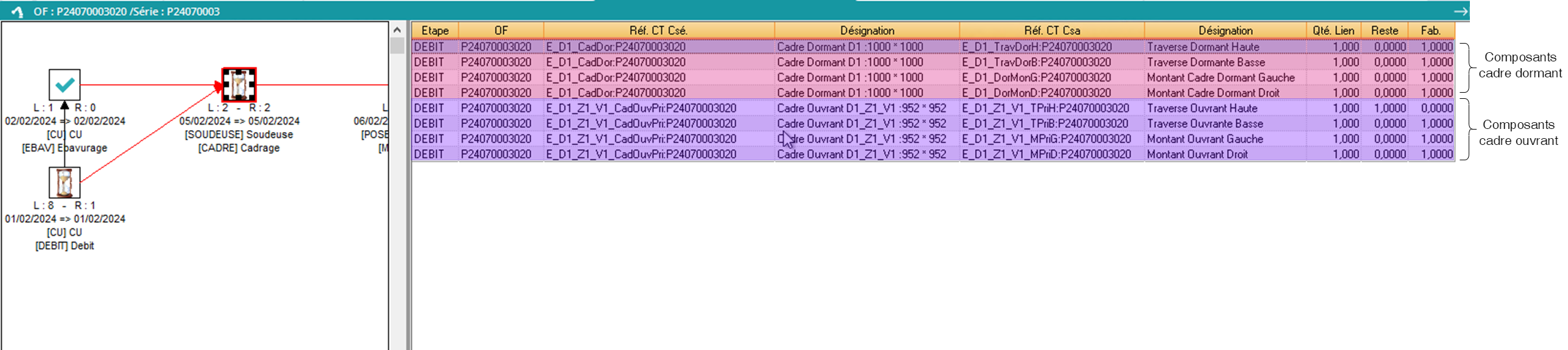

Comment afficher les composants qui permettent de réaliser l’OF- sans voir à quel CT ils sont affectés ? (action “SIT . Glob. Composants”)

Cette liste permet de voir tous les composants nécessaires à la fabrication de tous les CT de l'étape. On ne voit pas ici ce qui est affecté à chaque CT.

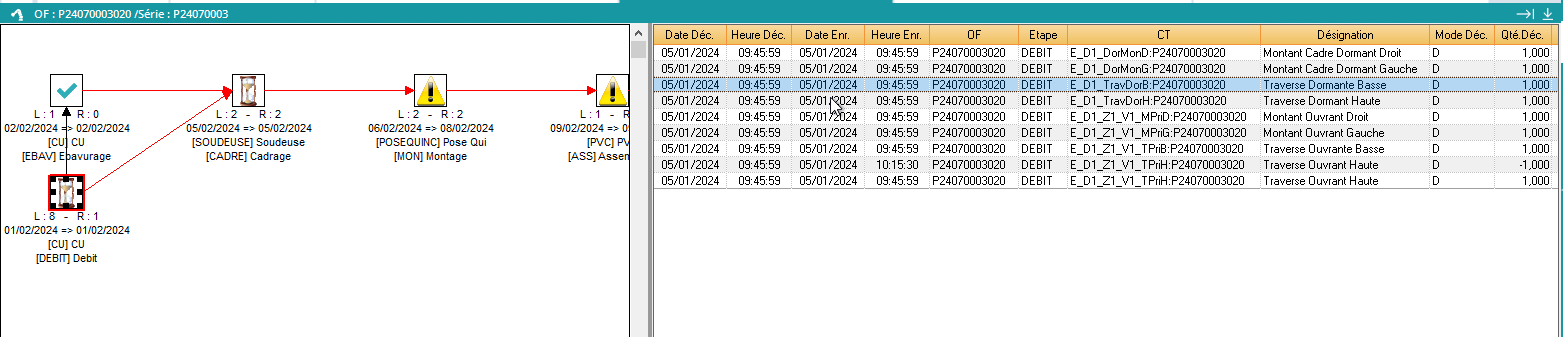

Comment afficher l’historique de déclaration des CT de l'étape ? (Actions Historique des CT)

Cette action permet de suivre les CT de l'étape qui ont été déclarés.

Comment afficher ce qui le brut et le net à réaliser sur une étape ? (Action Etat brut et net)

Si on a par exemple une gamme du type:

On a une quantité de 5 disponibles à la sortie du débit. On peut alors les passer soit sur l’Usinage 1, soit sur l’Usinage 2.

• On a donc potentiellement 5 sur l’Usinage 1 et 5 sur l’usinage 2: la quantité Brute sur l’Usinage 1 est donc de 5, et idem sur l’Usinage 2 !

• Mais en réalité on va passer les 5 sur l’Usinage 1: on a donc 5 en Net sur l’Usinage 1 et 0 en Net sur l’Usinage 2.

Concrètement cette action affiche le même écran que l’action “Liste des CT” mais avec 2 colonnes supplémentaire “Brut” et “Net”.

Sous forme de fichier trace grâce à l’action Caract. File d'Attente

La trace présente toutes les informations liées à l’entité avec :

• La liste des OFs rattachés à l’entité série,

• La représentation de la gamme,

• La liste des CTs gérées sur l’entité,

• La nomenclature des CTs,

• Les en-cours de fabrication,

• Les en-cours résiduels.

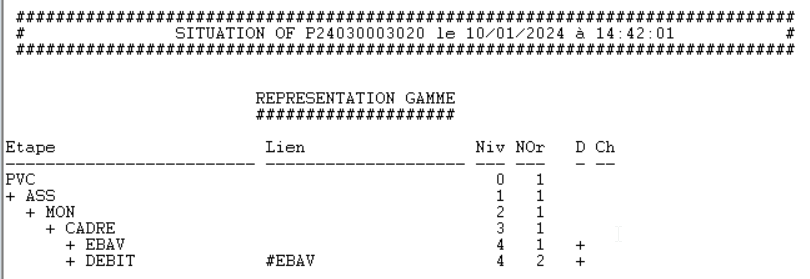

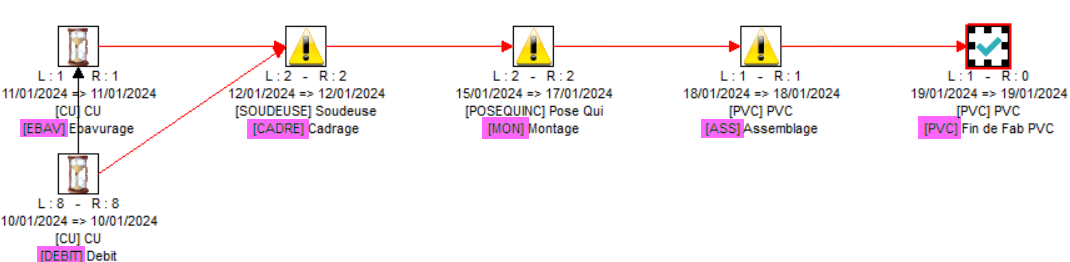

	REPRESENTATION GAMME Le représentation gamme commence par l'étape finale, qui est de niveau 0( à droite). On déroule ensuite les étapes précédentes. Les étapes de même niveau sont en parallèle dans la gamme. Ici on a donc la gamme suivante:

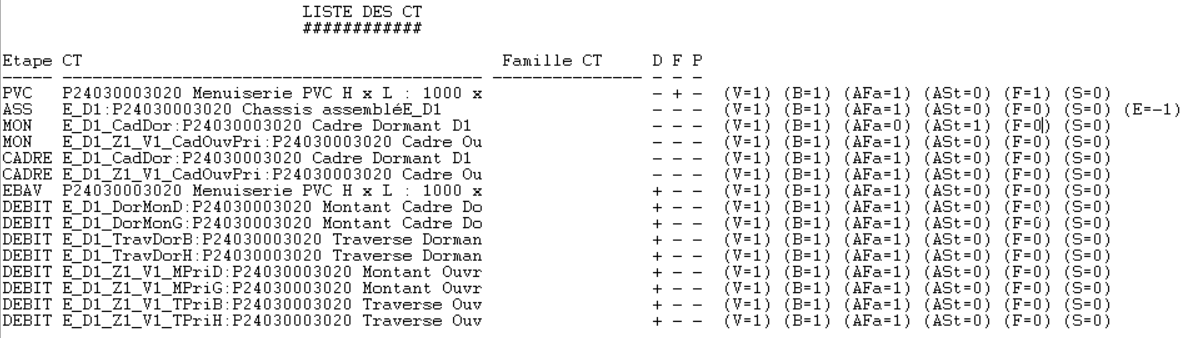

	LISTE DES CT On retrouve ici, de manière exhaustive la liste des CT crées à chaque étape. A droite on a les informations suivantes pour chaque CT: D= disponible pour fabrication F=fabriqué P=partiellement fabriqué Puis: V: provision technique pour quantité de lien par rapport à l’OF B=Besoin brut du composant AFa= Quantité à fabriquer + substitué ASt=Quantité à sous-traiter F=Quantité fabriquée ( inclus la quantité sous-traitée déclarée) S=Surplus ( combien on en a fabriqués en plus) E=encours local des pièces déclarées sur l'étape: si par exemple on a besoin de composants d’une étape précédente pour fabriquer sur une étape, mais on les a pas déclarés, on peut donc déclarer sur cette étape mais informatiquement on a un souci car pas déclaré l'étape précédente. L’encours affiché sera donc négatif !

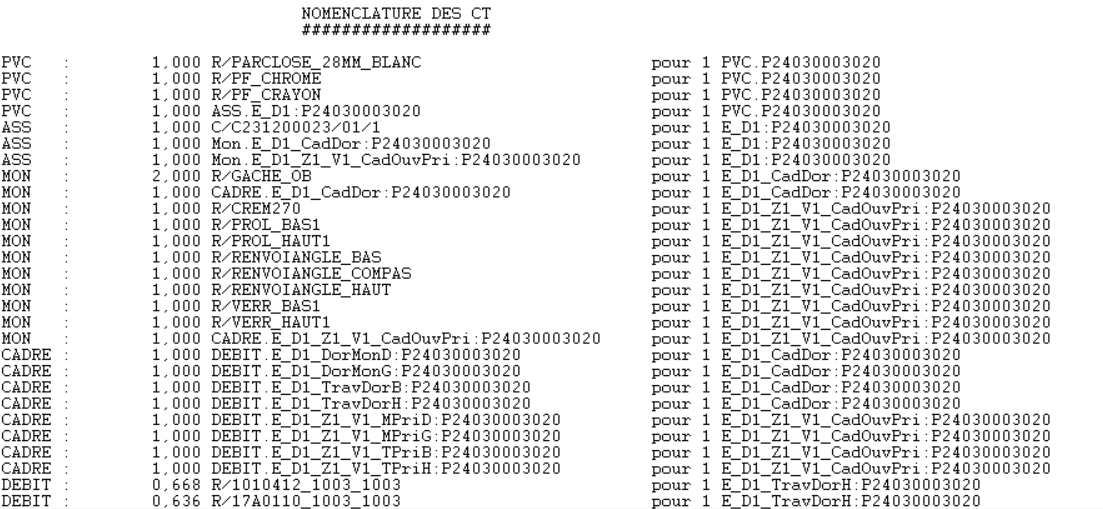

	NOMENCLATURE: Pour chaque étape, on affiche au milieu la liste des composants et composants standards qui sont utilisés au cours de l'étape. A gauche, on affiche dans quel CT le composant est utilisé. C’est à dire:
