Angles des cadres Dormant et Ouvrant

Pour chacun des cadres dormant et ouvrant, des variables de calcul permettent de spécifier les valeurs des angles (exprimé en degré) entre les différents montants du cadre.

Les références des angles sont définies en fonction de la forme géométrique du cadre :

• Rectangle

• Triangle isocèle

N.B. : le type de coupe de l’angle α3 est piloté par le paramètre « HG » du cadre (CoupCadHG ou TRAngPRHG).

La convention est la suivante :

• type de coupe C90VF => le montant gauche est filant sur le montant droit

• type de coupe C90HF => le montant droit est filant sur le montant gauche

• Triangle Rectangle Gauche

• Triangle Rectangle Droite

• Trapèze Rectangle Gauche

• Trapèze Rectangle Droite

• Trapèze Rectangle Bas Droite

• Trapèze Rectangle Bas Droite

• Forme cintrée

(Les angles alpha3 et alpha4 sont calculés entre le montant vertical et la tangente au rayon de courbure)

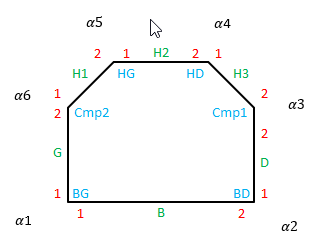

• Pentagone Pointe Symétrique

• Rectangle Simple Coupe Droite

• Rectangle Simple Coupe Gauche

• Rectangle double coupe

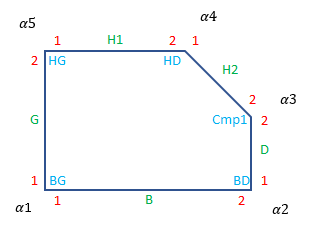

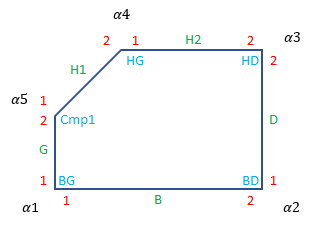

Ci-dessous des schémas précisant la codification des différents éléments des formes pentagones.

N.B. : pour l’angle α4 du pentagone pointe (piloté par le paramètre Cmp1) la convention est la suivante :

• type de coupe C90VF => la traverse H1 est filante sur H2

• type de coupe C90HF => la traverse H2 est filante sur H1

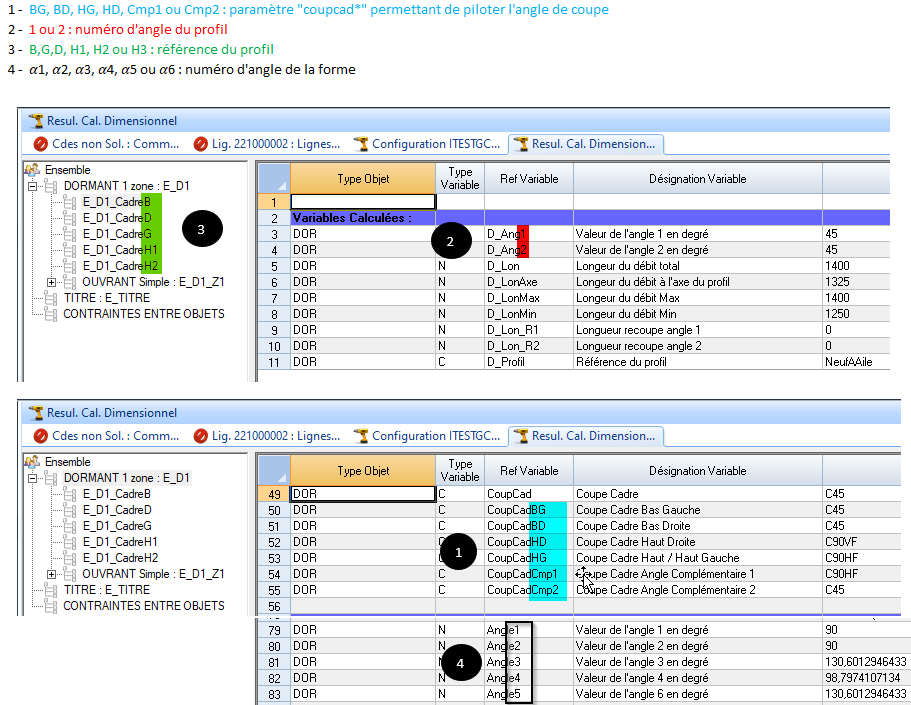

Légende des schémas ci-dessus :
