Définition de poignées personnalisées type bâton de maréchal, crémone pompier ou barre anti panique
Vous devez définir dans un premier temps des images vectorielles au format emf, représentatives de la « poignée » que vous souhaitez afficher. Assurer vous que votre dessin est uniquement composé d’élément vectoriel ( pas de copier- coller d’un jpg)

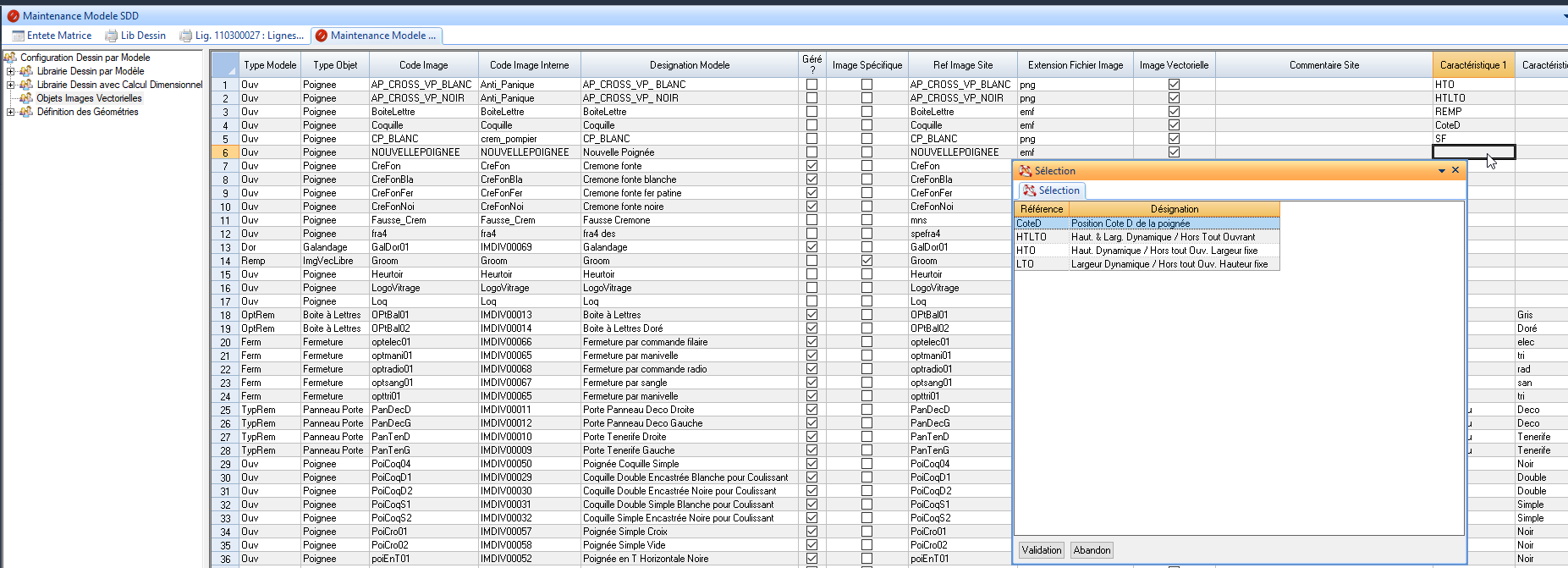

Définir ensuite dans l’outil de maintenance des modèles (Branche Objets Images Vectorielles), un nouvel enregistrement correspondant a la définition du code image correspondant a votre poignée. Indiquer dans le champ Code image la référence du code image vectorielle que vous souhaitez créer. Renseigner la désignation, l’extension du fichier ( emf ou wmf).

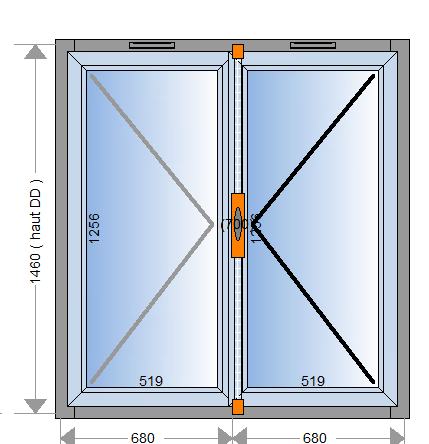

Vous devez ensuite indiquer dans le champ Paramètre car 1, dans quel espace de l’ouvrant doit s’insérer votre image. Dans l’exemple ci-dessus schématisant une fausse crémone, l’image emf de la fausse crémone doit s’entendre sur la hauteur complète du vantail, avec une largeur de crémone fixe donnée par l’utilisateur. Vous devez dans ce cas indiquer le code HTO dans le paramètre Paramètre car 1 afin que l’image soit automatiquement étirée sur cette hauteur.
HTO
Vous pouvez rajouter une valeur delta aux limites haute et basse du vantail. Un delta positif correspond au sens « vers l’exterieur de la menuiserie », un delta négatif vers l’intérieur de la menuiserie. Ainsi si l’on souhaite que l’image « déborde » sur le dormant, il est possible de spécifier un delta pour la partie haute de l’image et de même pour la partie basse .

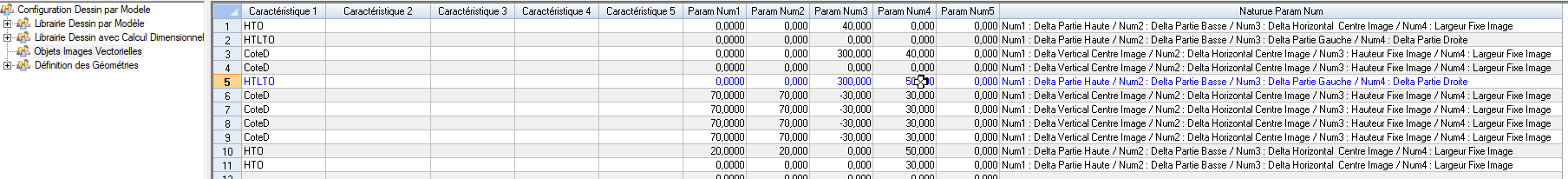

Champ Paramètre Num1 : valeur du delta a appliquer pour la partie haute de l’ouvrant
Champ Paramètre Num2 : valeur du delta a appliquer pour la partie basse de l’ouvrant
Champ Paramètre Num3 : valeur du delta a appliquer au positionnement du centre de l’image par rapport au positionnement théorique de la poignée ( milieu du profil ouvrant ou de la masse centrale )
Champ Paramètre Num4 : Largeur imposée de votre image. Dans l’exemple ci-dessus la fausse crémone va s’étirer dynamiquement sur la hauteur du vantail , mais gardera en largeur la valeur du paramètre indiquée dans le champ Num4

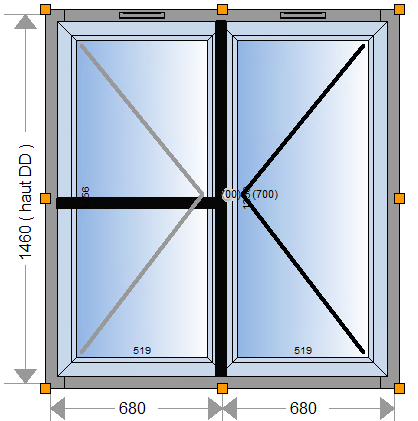

Dans le cas de barre anti panique l’image doit s’étendre sur la hauteur complète du vantail, mais aussi sur la largeur du vantail. Vous devez dans ce cas indiquer le code HTLTO dans le paramètre Paramètre car 1 afin que l’image soit automatiquement étirée sur la hauteur et la largeur du vantail.
HTLTO
Vous pouvez rajouter une valeur delta aux limites haute et basse, gauche et droite du vantail. Un delta positif correspond au sens « vers l’extérieur de la menuiserie », un delta négatif vers l’intérieur de la menuiserie. Ainsi si l’on souhaite que image déborde sur le dormant, il est positif de spécifier des delta pour les parties haute, basse , gauche et droite de l’image.
Champ Paramètre Num1 : valeur du delta a appliquer pour la partie haute de l’ouvrant
Champ Paramètre Num2 : valeur du delta a appliquer pour la partie basse de l’ouvrant
Champ Paramètre Num3 : valeur du delta a appliquer pour la partie gauche de l’ouvrant
Champ Paramètre Num4 : valeur du delta a appliquer pour la partie droite de l’ouvrant
CoteD
Le paramètre Paramètre car 1 peut aussi etre alimenté avec la valeur CoteD. Cela signifie que l’image vectorielle sera centrée sur le point théorique de positionnement de la poignée avec la valeur de la cote d indiquée. Les champs paramètre num 1, 2 , 3 et 4 permettront de définir la hauteur et largeur de votre image et pouvoir ajuster le positionnement de votre image par rapport au positionnement théorique.
Champ Paramètre Num1 : valeur du delta a appliquer pour le positionnement de l’image par rapport au positionnement théorique de l’image selon l’axe verticale. Un delta positif correspond à un décalage vers le haut, un delta négatif vers le bas.
Champ Paramètre Num2 : valeur du delta a appliquer pour le positionnement de l’image par rapport au positionnement théorique de l’image selon l’axe horizontal. Un delta positif correspond à un décalage vers l’extérieur du vantail, un delta négatif vers l’intérieur.
Champ Paramètre Num3 : Hauteur imposée de votre image
Champ Paramètre Num4 : Largeur imposée de votre image
LTO
Le paramètre Paramètre car 1 peut aussi etre alimenté avec la valeur LTO. Cela signifie que l’image vectorielle sera étendue sur la largeur Hors tout de l’ouvrant avec une hauteur fixe. Les champs paramètre num 1, 2 , 3 et 4 permettront de définir la hauteur et largeur de votre image et pouvoir ajuster le positionnement de votre image par rapport au positionnement théorique.
Champ Paramètre Num1 : valeur du delta a appliquer pour le positionnement de l’image par rapport au positionnement théorique de l’image selon l’axe verticale. Un delta positif correspond à un décalage vers le haut, un delta négatif vers le bas.
Champ Paramètre Num2 : valeur du delta a appliquer pour la partie gauche de l’ouvrant.
Champ Paramètre Num3 : valeur du delta a appliquer pour la partie droite de l’ouvrant.
Champ Paramètre Num4 : Hauteur imposée de votre image
 |  |
