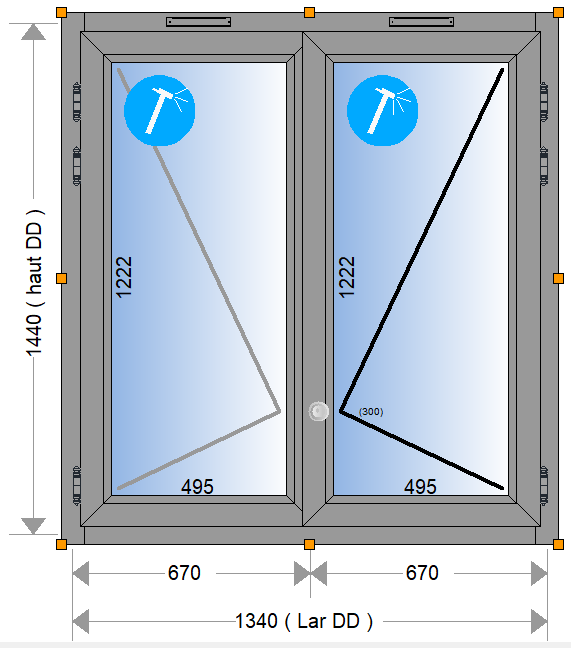

Définition des fiches et paumelles personnalisées à partir d'images vectorielles

Vous devez définir dans un premier temps des images vectorielles au format emf, représentatives de la fiche ou de la paumelle que vous souhaitez afficher. Assurer vous que votre dessin est uniquement composé d’élément vectoriel ( pas de copier- coller d’un jpg)

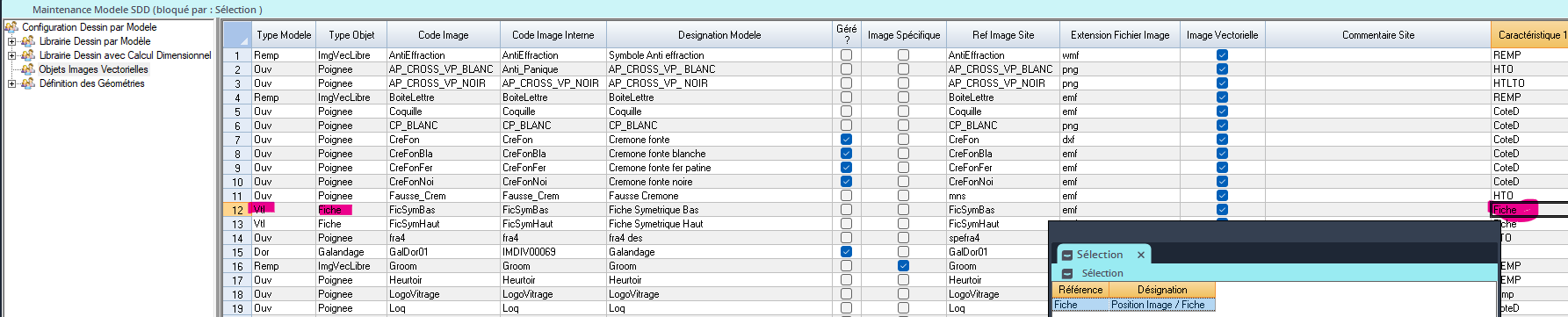

Définir ensuite dans l’outil de maintenance des modèles (Branche Objets Images Vectorielles), un nouvel enregistrement correspondant a la définition du code image correspondant a votre “fiche”. Indiquer dans un premier temps que vous souhaitez créer une image pour le type d’objet VTL ( Vantail ) Indiquer dans le champ Code image la référence du code image vectorielle que vous souhaitez créer. Renseigner la désignation, l’extension du fichier ( emf ou wmf).

Positionnement HTO / Axe Fiche

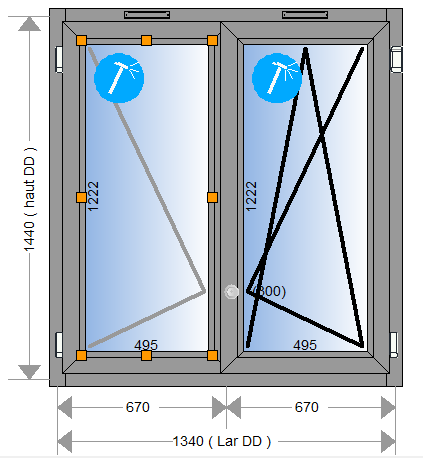

Pour chacun des axes de fiches définis par la formule de calcul des fiches d’un vantail, l’image vectorielle liée sera centrée par défaut selon cet axe ( axe Y) et sur le Hors Tout Ouvrant coté fiche ( Axe X). Les champs paramètre num 1, 2 , 3 et 4 de la définition de votre image vectorielle permettront de définir la hauteur et largeur de votre image et des deltas selon les axes X et Y afin de pouvoir ajuster le positionnement du centre de votre image par rapport au positionnement théorique.

Champ Paramètre Num1 : valeur du delta a appliquer pour le positionnement de l’image par rapport au positionnement théorique de l’image selon l’axe verticale. Un delta positif correspond à un décalage vers le haut, un delta négatif vers le bas.

Champ Paramètre Num2 : valeur du delta a appliquer pour le positionnement de l’image par rapport au positionnement théorique de l’image selon l’axe horizontal. Un delta positif correspond à un décalage vers l’extérieur du vantail, un delta négatif vers l’intérieur.

Champ Paramètre Num3 : Hauteur imposée de votre image

Champ Paramètre Num4 : Largeur imposée de votre image
