Définition des Géométries

Le calcul dimensionnel s’appuie sur les caractéristiques techniques des différentes géométries données en paramètres.

La définition des géométries est accessible depuis de couplage de maintenance des objets dessins.

Cas particulier de la pièce d’appui :

Seule la cote B de la pièce d’appui est prise en compte et cette dernière est placé juste après la côte B du dormant (Voir schémas ci-dessous).

Cas particulier de la côte B = 0 pour la pièce d’appui :

Cas particulier des élargisseurs :

L’exemple ci-dessous montre comment sont prises en compte les cotes a, b et c dans les empilements d’élargisseurs.

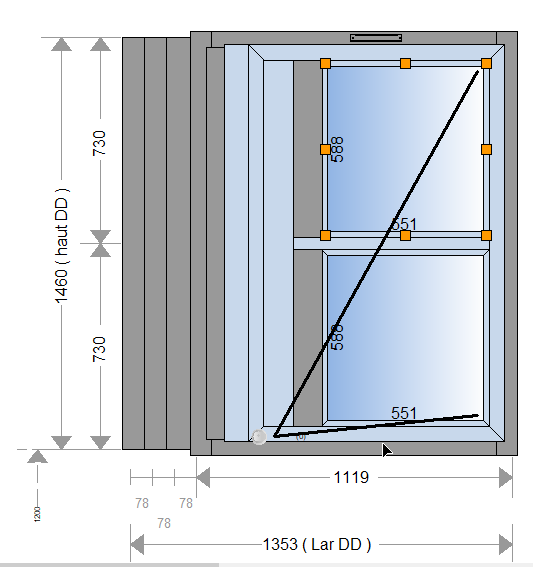

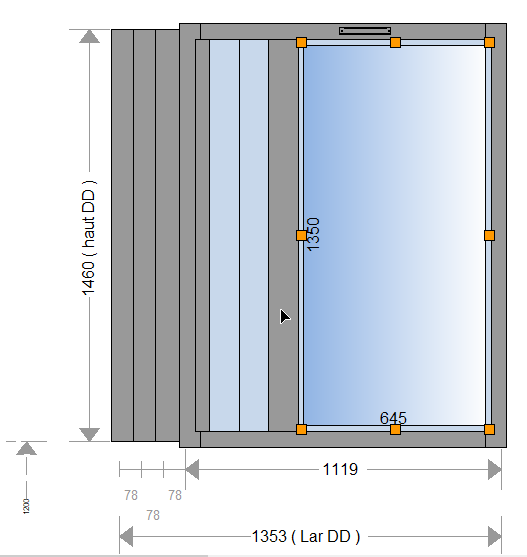

Soit la menuiserie ci-dessous sur laquelle tous les élargisseurs possibles ont été activés.

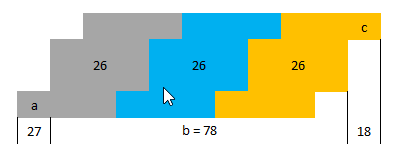

Pour constituer l’élargisseur on utilise le profil élémentaire suivant :

Ce profil élémentaire est répété 3 fois dans le groupe de profilé qui constitue chaque élargisseur.

La cotation du groupe est donc celle-ci :

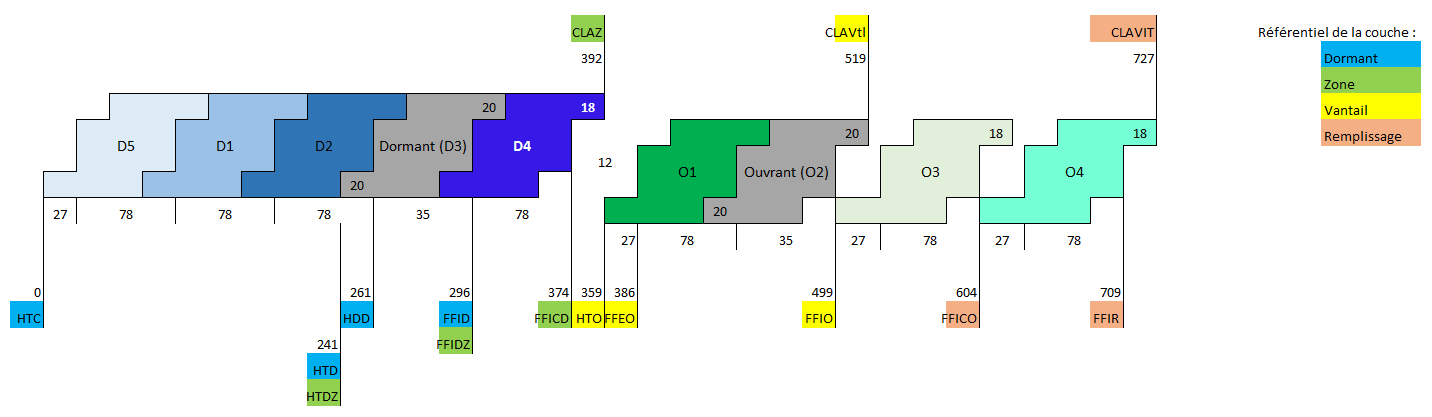

Voici donc le schéma de l’empilage des profils correspondant à la partie gauche de la menuiserie ci-dessus :

N.B. : la cote A n’est pas prise en compte de la même manière sur les élargisseurs intérieur vantail (O3) et extérieur remplissage (O4) que sur les autres élargisseurs.

N.B. : les valeurs numériques au-dessus du nom de chaque référentiel correspondent à la valeur du « PosX… » de chacun d'eux.

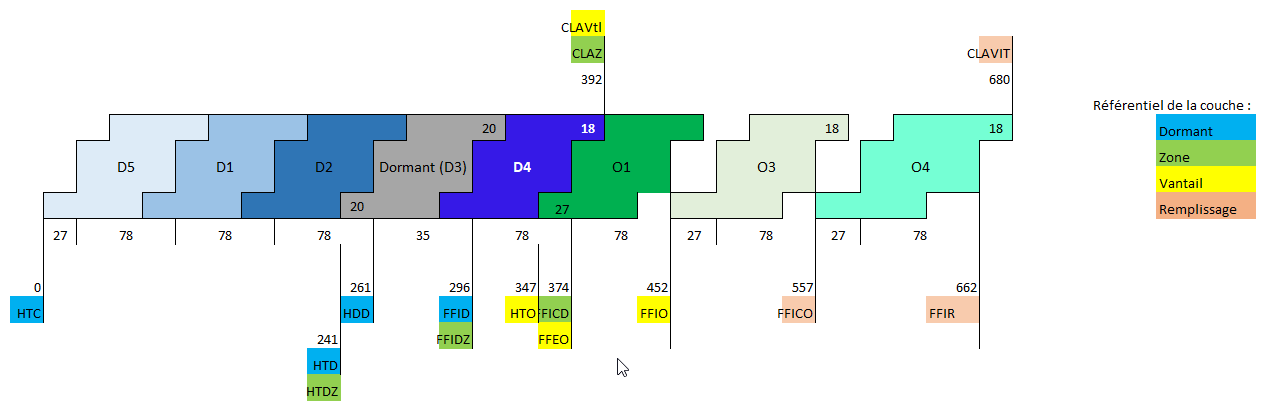

Illustration sur la même menuiserie mais en fixe :

Schéma correspondant :
