Géométries

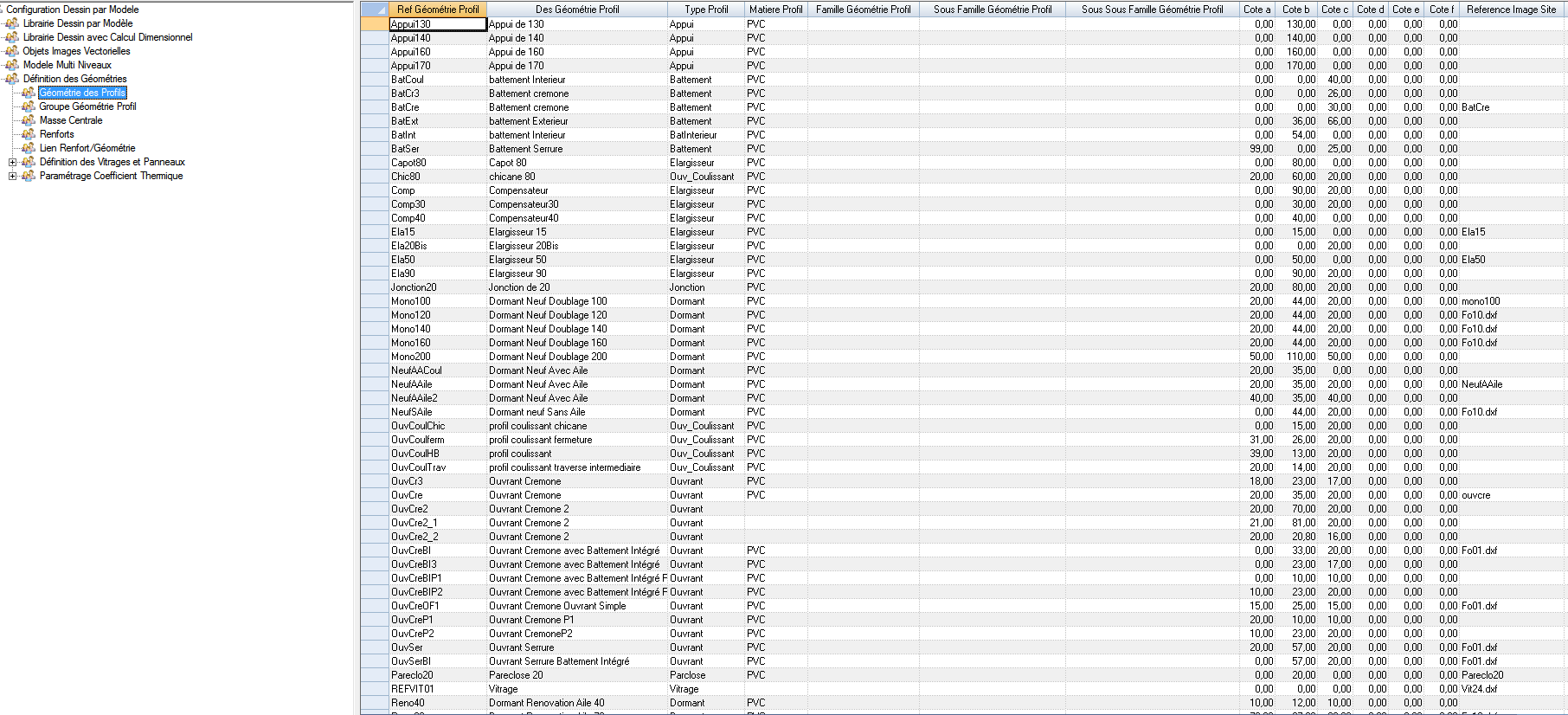

![](../__attachments/89600041/att_50_for_361267478.png?inst-v=09dfe42a-f44a-435c-b623-a97cc740bc9d)

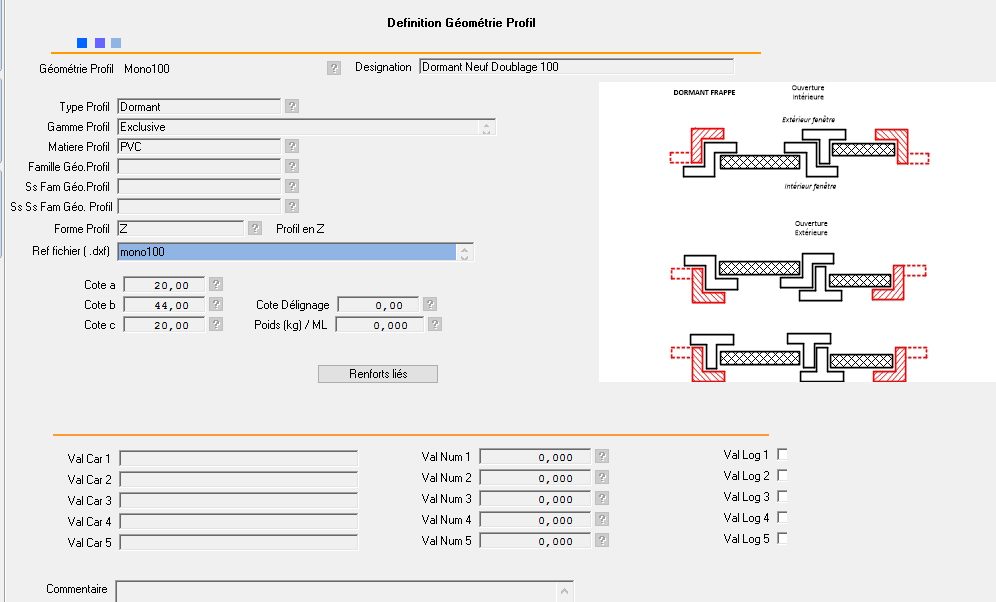

Chaque géométrie se définit de la façon suivante :
![](../__attachments/89600041/att_43_for_361267478.png?inst-v=09dfe42a-f44a-435c-b623-a97cc740bc9d)
Géométrie Profil : Référence de la géométrie à utiliser dans les formules de calcul dimensionnel. Cette référence doit être unique entre les géométries et les groupes de géométrie.
Désignation : Désignation de la géométrie.
Type Profil : quelle est la nature du profil lié à la géométrie :
Appui : Profil Appui
BatInterieur : Battement Intérieur
Battement : Profil Battement
Dormant : Profil Dormant
Elargisseur : Profil Elargisseur
Jonction : Profil Jonction
MenTravDor : Meneaux Traverses Dormant
MenTravOuv : Meneaux Traverses Ouvrant
Ouvrant : Profil Ouvrant
Ouv_Coulissant : Profil Ouvrant / Coulissant
Seuil : Profil Seuil
Gamme : A quelle gamme commerciale la géométrie est-elle rattachée(facultatif) ? La gestion des gammes commerciales est accessible depuis la liste des géométries.
Matière : Matière liée à la géométrie (facultatif). La liste de valeur associée à la définition des matières est IGeMatProfil.
Famille Profil : Famille liée à la géométrie (facultatif). La liste de valeur associée à la définition des familles est IGeFamGeoPro.
Sous Famille Profil : Sous Famille liée à la géométrie (facultatif). La liste de valeur associée à la définition des sous familles est IGeSFaGeoPro.
Sous Sous Famille Profil : Sous Sous Famille liée à la géométrie (facultatif). La liste de valeur associée à la définition des sous sous familles est IGeFamGeoPro.
Forme Profil : Permet de définir la forme géométrique du profil (Z, T, U, H) afin d’en déterminer automatiquement la typologie de montage. Exemple : pas de parclose sur les profils en H.
Ref fichier .dxf : Référence du fichier dxf lié à la géométrie permettant de constituer les plans de coupes

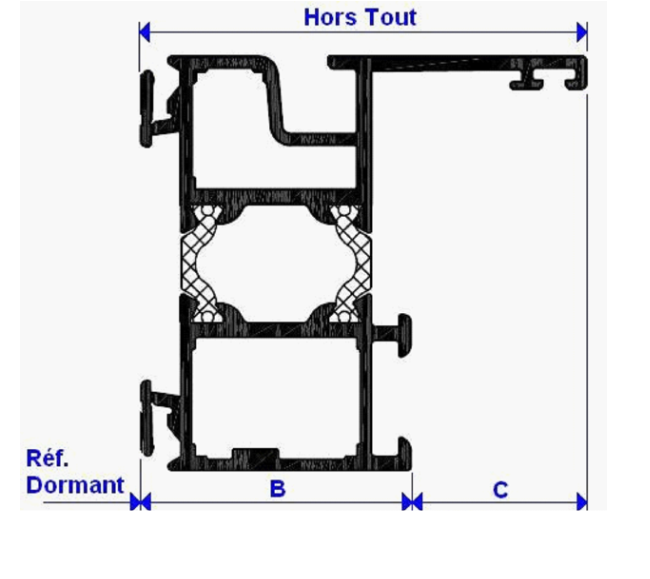

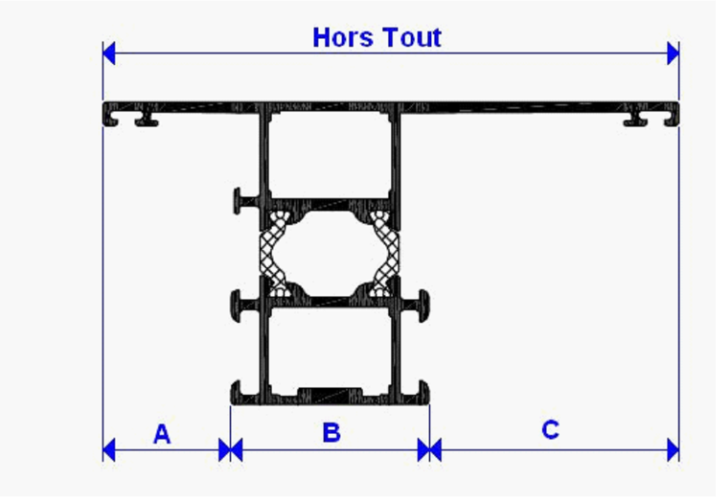

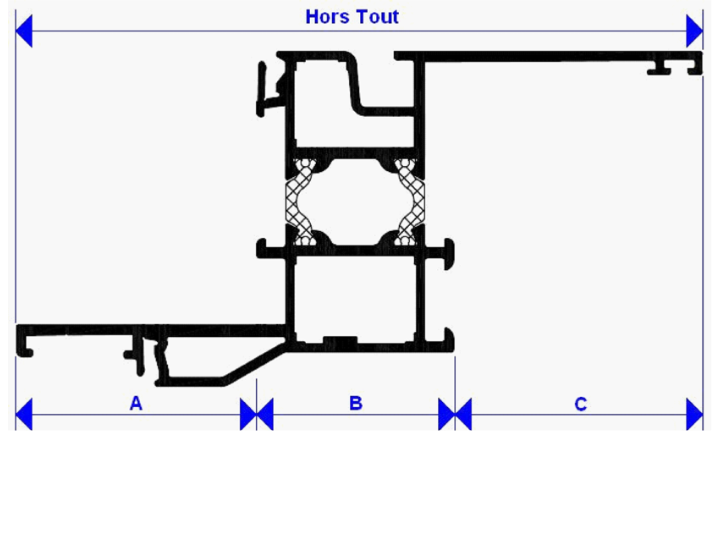

Cote a : valeur de la cote a du profil
Cote b : valeur de la cote b du profil
Cote c : valeur de la cote c du profil
Exemple :

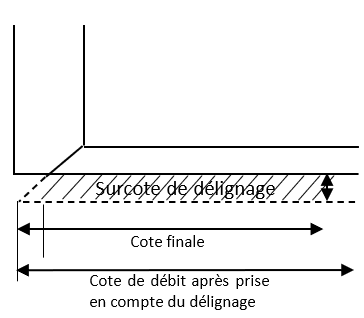

Cote Délignage : cote de délignage. La cote de délignage est prise en compte uniquement lors du calcul de débit des différents profilés en tant que cote supplémentaire.
Exemple :
![](../__attachments/89600041/image-20230908-150924.png?inst-v=09dfe42a-f44a-435c-b623-a97cc740bc9d)
Poids Kg/ML : Poids du profilé, permettant de déterminer le poids total de la menuiserie.
Axe Chicane : pour les profils de type coulissant (Ouv_Coulissant),

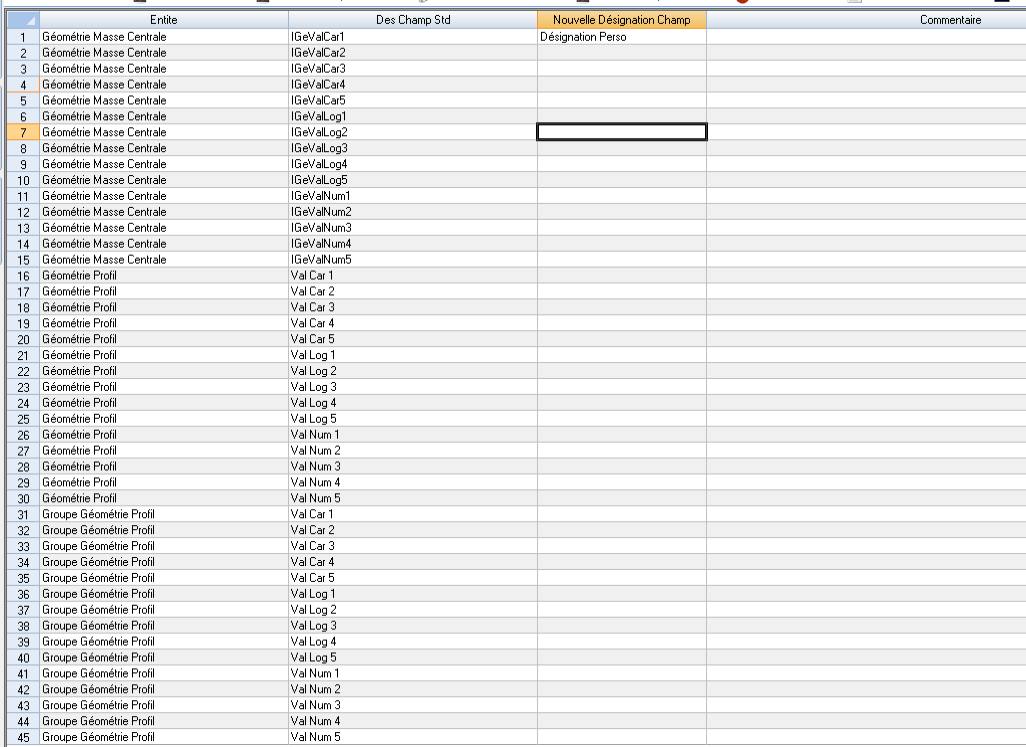

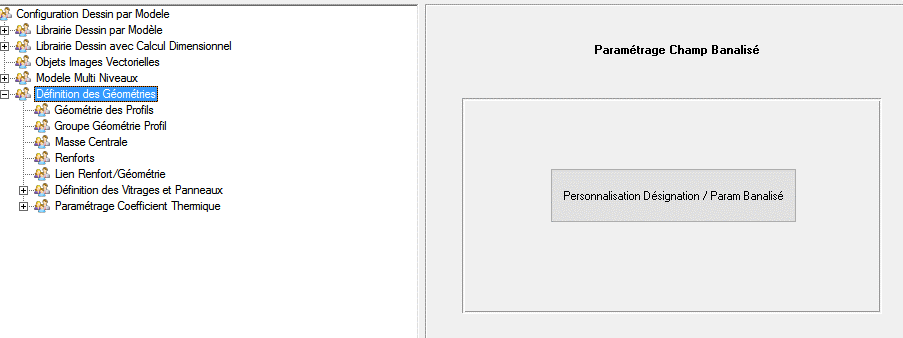

Les champs ValCar, ValNum et ValLog sont des champs banalisés dont les valeurs pourront être récupérées par formule. La désignation de ces champs peut être personnalisée.
![](../__attachments/89600041/att_34_for_361267478.png?inst-v=09dfe42a-f44a-435c-b623-a97cc740bc9d)
![](../__attachments/89600041/att_46_for_361267478.png?inst-v=09dfe42a-f44a-435c-b623-a97cc740bc9d)

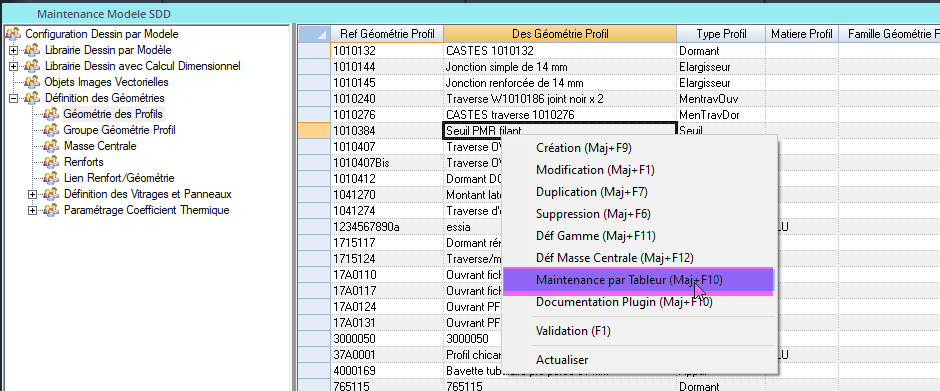

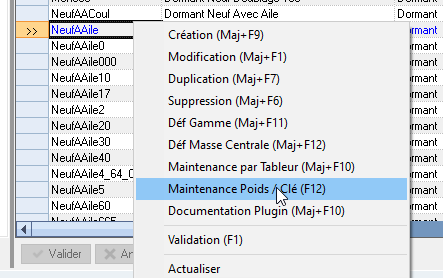

Vous pouvez aussi maintenir en masse les géométries à partir du tableur de maintenance accessible depuis la liste
![image-20240307-160235.png](../__attachments/89600041/image-20240307-160235.png?inst-v=09dfe42a-f44a-435c-b623-a97cc740bc9d)

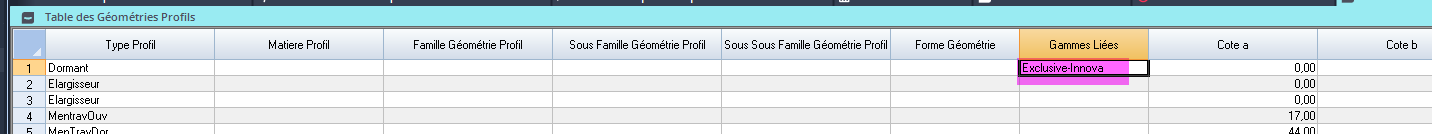

Si votre géométrie est rattachée à plusieurs gammes vous devez séparer les gammes par un - dans le champ dédié
![image-20240307-161717.png](../__attachments/89600041/image-20240307-161717.png?inst-v=09dfe42a-f44a-435c-b623-a97cc740bc9d)
