Groupe de Géométries Profil
Un groupe de géométrie est le regroupement d’un ensemble de profils (5 maxi).

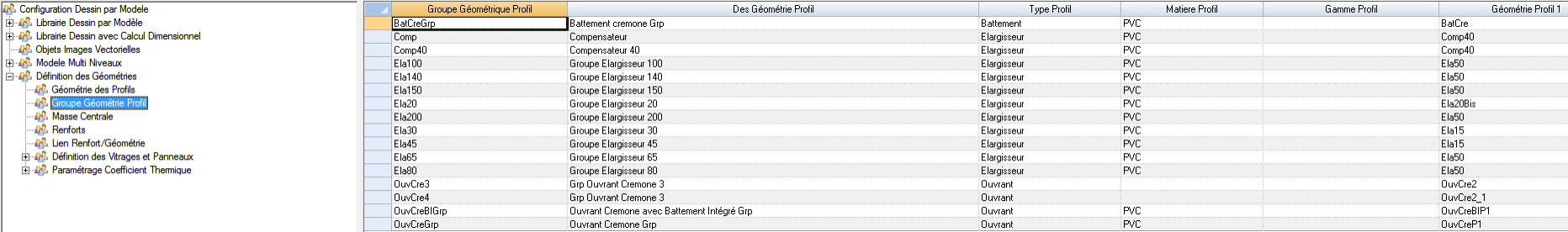

![](../__attachments/89607797/att_47_for_361267478.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Chaque groupe de géométries se définit de la façon suivante :

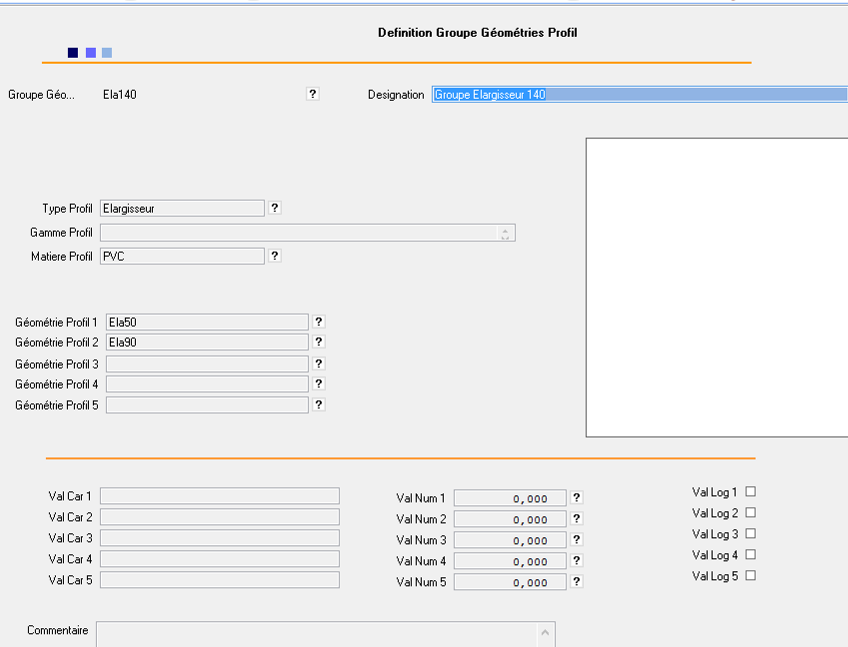

![](../__attachments/89607797/att_48_for_361267478.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Groupe Géométrie Profil : Référence du groupe de géométries pouvant être utilisé dans les formules de calcul dimensionnel. Cette référence doit être unique entre les géométries et les groupes de géométrie.
Désignation : Désignation du groupe de géométrie.
Type Profil : quelle est la nature du profil lié au groupe de géométries :
Appui : Profil Appui
BatInterieur : Battement Intérieur
Battement : Profil Battement
Dormant : Profil Dormant
Elargisseur : Profil Elargisseur
Jonction : Profil Jonction
MenTravDor : Meneaux Traverses Dormant
MenTravOuv : Meneaux Traverses Ouvrant
Ouvrant : Profil Ouvrant
Ouv_Coulissant : Profil Ouvrant / Coulissant
Seuil : Profil Seuil
Gamme : A quelle gamme commerciale la géométrie est-elle rattachée ? (facultatif). La gestion des gammes commerciales est accessible depuis la liste des géométries.
Matière : Matière liée à la géométrie (facultatif). La liste de valeur associée à la définition des matières est IGeMatProfil.
Géométrie Profil 1 : Référence de la géométrie Numéro 1.
Géométrie Profil 2 : Référence de la géométrie Numéro 2.
Géométrie Profil 3 : Référence de la géométrie Numéro 3.
Géométrie Profil 4 : Référence de la géométrie Numéro 4.
Géométrie Profil 5 : Référence de la géométrie Numéro 5.

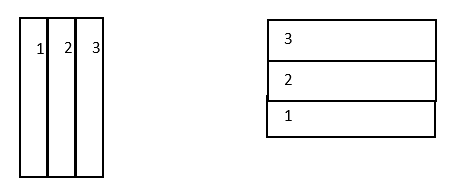

![](../__attachments/89607797/image-20230908-151137.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Pour le profil de départ (1) les cotes a et b seront prises en compte dans la définition du groupe.
Pour les profils intermédiaires, la cote b est prise en en compte dans la définition du groupe.
Pour le profil final (3 dans notre exemple), les cotes b et c seront prise en compte dans la définition du groupe.
Les champs ValCar, ValNum et ValLog sont des champs banalisés dont les valeurs pourront être récupérées par formule. La désignation de ces champs peut être personnalisée.
