Masse Centrale
Chaque masse centrale se définit de la façon suivante :

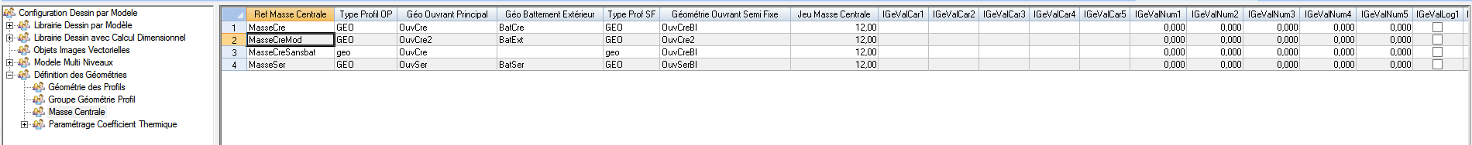

![](../__attachments/89587817/att_49_for_361267478.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Reference Masse Centrale : référence de la masse centrale devant être utilisée dans les formules de calcul dimensionnel des ouvrants 2 vantaux.
Type profil Ouvrant Principal : L’ouvrant principal est-il constitué d’une seule Géométrie ou d’un groupe de géométries ?
Géométrie Ouvrant Principal : référence de la géométrie ou du groupe de géométries de l’ouvrant principal.
Battement Extérieur : référence de la géométrie du battement extérieur s’il existe.
Type profil Ouvrant Semi Fixe : L’ouvrant semi fixe est-il constitué d’une seule Géométrie ou d’un groupe de géométries ?
Géométrie Ouvrant Semi Fixe : référence de la géométrie ou du groupe de géométries de l’ouvrant semi fixe.
Jeu Masse Centrale : Valeur du jeu de la masse centrale entre l’ouvrant principal et semi fixe.
Les champs ValCar, ValNum et ValLog sont des champs banalisés dont les valeurs pourront être récupérées par formule. La désignation de ces champs peut être personnalisée.

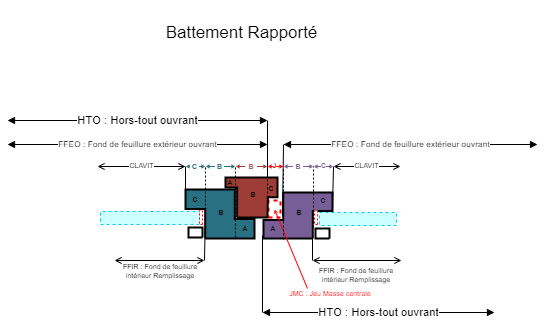

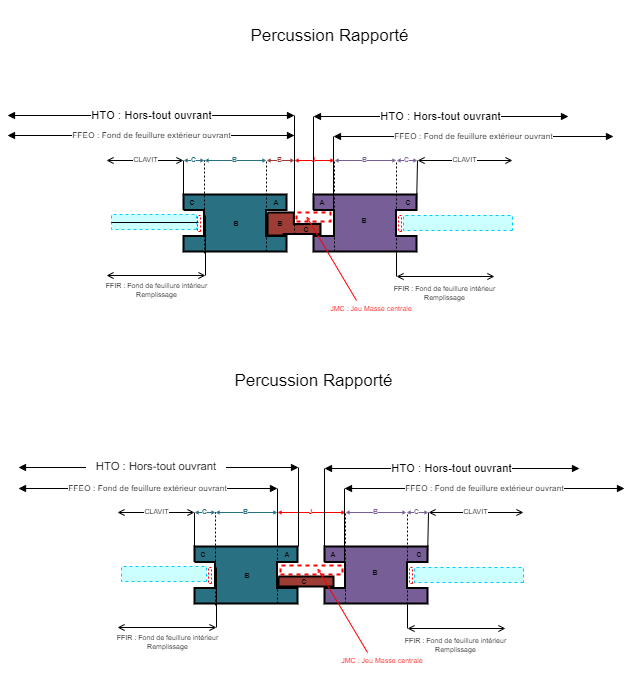

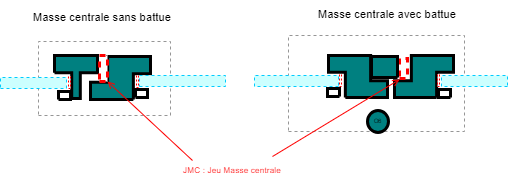

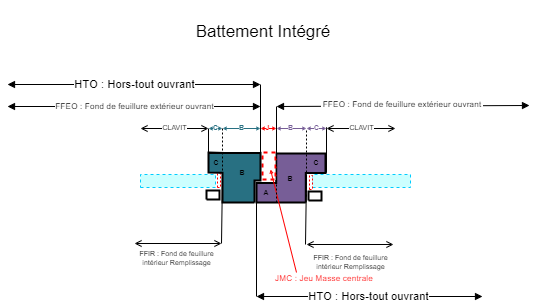

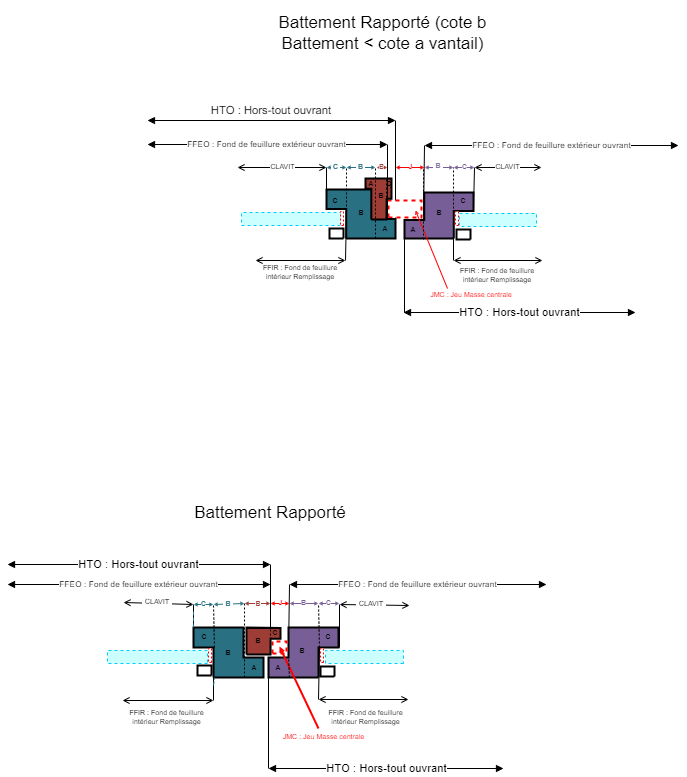

Voici un récapitulatif des différents cas de masse centrale :
Le jeu entre les deux vantaux de la masse centrale ( avec ou sans battement rapporté) est toujours défini entre les cotes b des 2 profils vantaux, ou entre la cote b du profil du vantail principal et la cote b du battement rapporté.
