Oculus


Paramètres

Les Oculus sont définis en tant que fils du remplissage (3 modèles distinct permettent de définir des oculus de forme rectangle, triangle isocèle et œil de bœuf).

TypPosOcu

Défini le point de l’oculus devant servir a le positionner. Le positionnement devra être spécifié en fonction de points prédéfinis dépendants de la forme de l’oculus. Ces points seront identifiés par un code.

La première lettre du code permettra de donner le positionnement vertical ( Bas, Milieu, Haut)

La deuxième lettre du code permettra de donner le positionnement horizontal : Milieu ( M), coté fiche (F) , coté poignée (P) ou bien Gauche (G) et Droite (D). Les 2 dernières codifications devront être interprétés.

  • Rectangle :

  • Triangle :

  • Œil de Bœuf :

RepPosRem

Référentiel de définition des positions hauteur et largeur de l’oculus :

[CLAVIT : clair de vitrage |HTO : Hors tout ouvrant] (HTO par défaut)

TypPosRem

Défini le point de référence du HTO ou CLAVIT servant de référence pour positionner l’oculus. Ce point peut être considéré comme l’origine du repère servant à positionner l’oculus.

Le positionnement devra être spécifié en fonction de point prédéfini.

La première lettre du code permet de donner le positionnement vertical (Bas, Milieu, Haut)

La deuxième lettre du code permet de donner le positionnement horizontal : Milieu (M), coté fiche (F), coté poignée (P) ou bien Gauche (G) et Droite (D). Les 2 codifications devront être interprétés.

Pour les formes autres que rectangulaire seuls les points liés à un angle à 90° de la forme devront etre pris en compte ainsi que le centre (MM)

RefRepHL

Référence du repère servant a exprimer la Hauteur et Largeur de l’oculus, quel que soit sa forme

[HT hors tout Oculus | FF : Fond de feuillure Oculus] (HT par défaut)

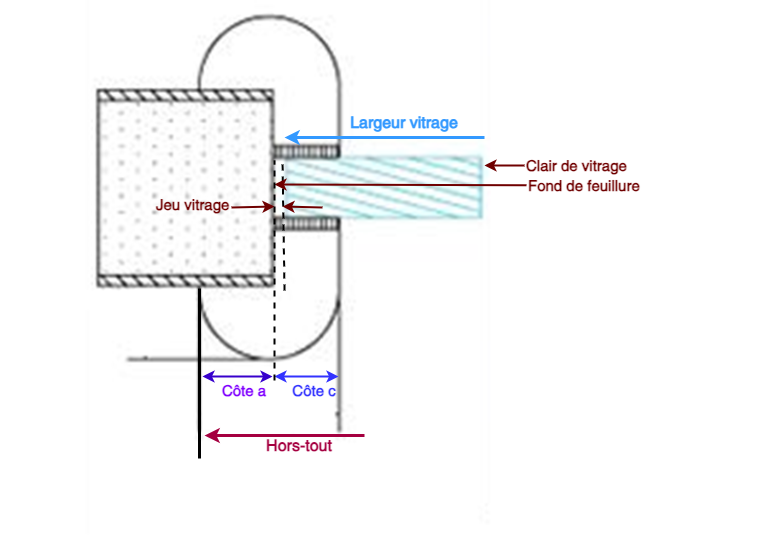

Pour passer du Hors tout au Fond de feuillure il faut considérer que la parclose a une cote a et une cote c (pas de cote b) FF = HT – cote a par close.

PosHOcu

Positionnement en hauteur de l’oculus (point défini par le paramètre TypPosOcu) par rapport au remplissage (point défini par le paramètre TypPosRem). (Paramètre H dans l’exemple ci-dessous)

PosLOcu

Positionnement en largeur de l’oculus (point défini par le paramètre TypPosOcu) par rapport remplissage (point défini par le paramètre TypPosRem). (paramètre L = 0 dans l’exemple ci-dessous)

HautOcu

Hauteur de l’oculus (mm)

LargOcu

Largeur de l’oculus (mm)

TypRemOcu

Type de remplissage oculus. [VITRAGE |PANNEAU]

RefRemOcu

Référence Vitrage ou Panneau (référencé dans les données techniques CDM Plugin ).

TRAngPR

Type de coupe défauts des parcloses C45 : coupe 45 ° ; C90HF coupe droite Horizontal filant ; C90VF coupe droite vertical filant.

Angle Coupe Parclose : Permet de spécifier l'angle de coupe des Parecloses de l’oculus.

Liste d'aide [45 : Coupe à 45 | Droite : Coupe Droite].

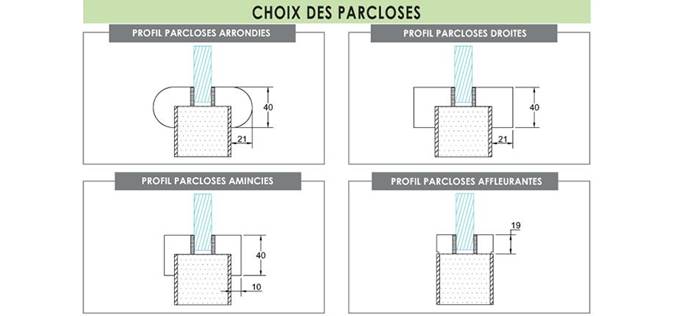

GeoParCloB

Référence parclose basse

GeoParCloG

Référence parclose gauche (seule cette géométrie est pris en compte pour les oculi de forme œil de boeuf)

GeoParCloD

Référence parclose droite

GeoParCloH

Référence parclose haute (cette géométrie n’est pas prise en compte pour les oculi de forme triangle)

CoulParOcu

Couleur Parclose Oculus

TextOcu

Texte à afficher dans l’oculus

Valeurs Calculées

  • HautHTOcu : Hauteur hors tout oculus

  • LargHTOcu : Largeur hors tout oculus

  • PosXHTOcu : Pos X hors tout oculus

  • PosYHTOcu : Pos Y hors tout oculus

  • HautFFOcu : Hauteur Fond de Feuillure oculus

  • LargFFOcu : Largeur Fond de Feuillure oculus

  • PosXFFOcu : Pos X Fond de Feuillure oculus

  • PosYFFOcu : Pos Y Fond de Feuillure oculus

  • HautCLAVITOcu : Hauteur Clair Vitrage oculus

  • LargCLAVITOcu : Largeur Clair Vitrage oculus

  • HautVIT: Hauteur Vitrage oculus

  • LargVIT : Largeur Vitrage oculus

  • PosXVit: Positionnement X Vitrage

  • PosYVit: Positionnement Y Vitrage

  • PosXOcuHTO : Positionnement X centre / Hors Tout Ouvrant

  • PosYOcuHTO : Positionnement Y centre / Hors Tout Ouvrant
