Panneaux
Les Panneaux référencés peuvent être directement utilisés en tant que paramètre du Calcul Dimensionnel des remplissages.
Des contrôles dimensionnels peuvent être définis directement sur chaque panneau.

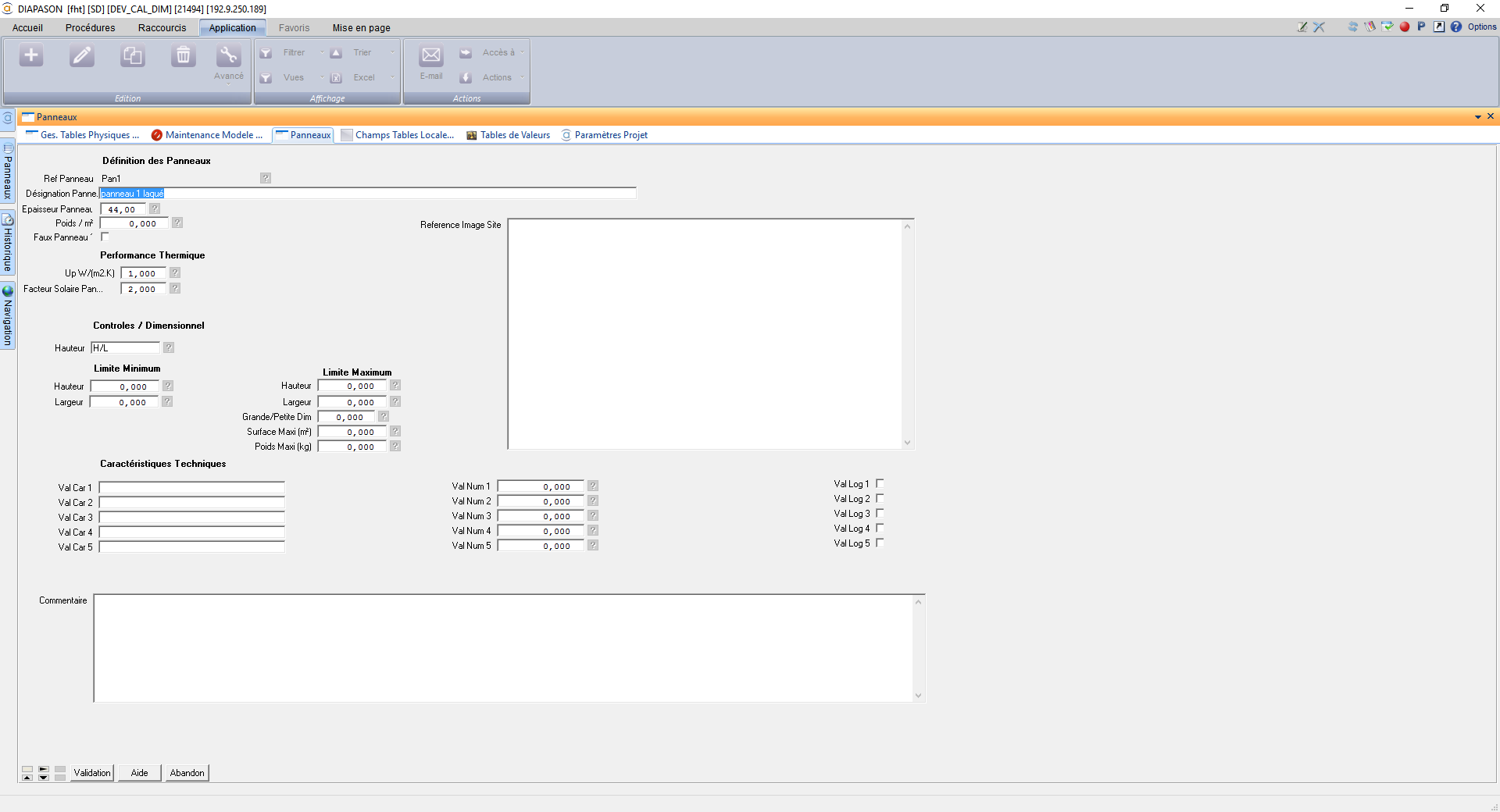

![](../__attachments/89605221/att_3_for_361398648.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Référence Panneau : Référence du Panneau pouvant être spécifié en paramètre du remplissage.
Désignation : Désignation du panneau.
Epaisseur Panneau : Epaisseur totale du panneau.
Faux Panneau : Permet d’effectuer un calcul de Panneau (Calcul épaisseur pour choix parclose) mais aucune représentation du panneau ne sera faite sur le dessin généré.
Up W / m2.K : Coefficient de déperdition thermique du panneau à prendre en compte pour le calcul thermique de la menuiserie
Facteur Solaire : Facteur Solaire du Panneau à prendre en compte pour le calcul de la menuiserie
Limite Minimum Contrôle Dimensionnel
Sens Montage : Sens de montage du panneau permettant de cibler sur quelle dimension hauteur ou largeur les contrôles dimensionnels doivent être réalisés.
Auto : les contrôles seront réalisés selon la petite et la grande dimension quel que soit le sens de montage
H/L : les contrôles seront réalisés sur la hauteur et la largeur du panneau selon le montage
Grande Dim / Hauteur : Valeur minimum de la plus grande dimension entre hauteur et largeur du panneau à respecter. Un message d’erreur est généré automatiquement si ce minimum n’est pas respecté.
Petite Dim / Largeur : Valeur minimum de la plus petite dimension entre hauteur et largeur du panneau à respecter. Un message d’erreur est généré automatiquement si ce minimum n’est pas respecté.
Limite Maximum Contrôle Dimensionnel
Grande Dim / Hauteur : Valeur maximum de la plus grande dimension entre hauteur et largeur du panneau à respecter. Un message d’erreur est généré automatiquement si ce maximum est dépassé.
Petite Dim/ Largeur : Valeur maximum de la plus petite dimension entre hauteur et largeur du panneau à respecter. Un message d’erreur est généré automatiquement si ce maximum est dépassé.
Grande/Petite Dim : Ratio maximum entre la plus grande et la plus petite des dimensions entre Hauteur et largeur. Un message d’erreur est généré automatiquement si ce maximum est dépassé.
Surface (m²) : Valeur maximum de surface panneau à respecter. Un message d’erreur est généré automatiquement si ce maximum est dépassé.
Poids (kg) : Poids maximum du panneau à respecter. Un message d’erreur est généré automatiquement si ce maximum est dépassé.
Les champs ValCar, ValNum et ValLog sont des champs banalisés dont les valeurs pourront être récupérées par formule. La désignation de ces champs peut être personnalisée.
