Règles de maintenance d’Informations Techniques


Cette phase de traitement est exécutée suite à la phase INI et permet d’affecter des Informations Techniques pour le lien en cours de génération ou à destination d’un autre lien.

Les règles Informations Techniques (IT) sont définis à partir d’un outil de type Tableur Dynamique

Les différentes colonnes à renseigner sont les suivantes :

  • Nomenclature : Initialisé automatiquement par Diapason avec la valeur de la nomenclature générique. Ce champ peut être forcé manuellement avec la valeur * dans le but d’indiquer au plugin que cette règle doit être appliquée pour le lien Composé/N° Lien/Composant en cours quel que soit la nomenclature ou celui-ci est utilisé. Lors de l’exécution d’une nomenclature les règles de gestion sont en premier lieu recherchées pour la nomenclature en cours, si rien n’est défini (aucune donnée dans les champs Type, Sous Type, Code et Valeur) une nouvelle recherche est effectuée pour la nomenclature *.

  • Niv. Exé. : Niveau d’exécution. Permet de spécifier dans le cas d’un moteur ABL, sur quel niveau d’exécution est affectée la règle (1 ou 2).

  • Nature de mise à jour : les mises à jour peuvent être regroupées par nature de mise à jour. Une seule mise à jour sera exécutée par nature (le moteur testera les différentes mises à jour d’une même nature (par Numéro Ordre) et dès que l’une d’entre elles sera valide, il passera à la nature suivante).

  • Ordre : Numéro d’ordre d’exécution au sein d’une même nature.

  • Condition : condition de validité de la règle.

  • Type IT : Valeur du type IT à affecter. Cette valeur peut être définie par une constante, une VBA, une VBP, une formule ou bien sous forme d’une matrice (Type IT).

  • Sous Type IT : Valeur du sous type IT à affecter. Cette valeur peut être définie par une constante, une VBA, une VBP, une formule ou bien sous forme d’une matrice (Type IT).

  • Code IT : Valeur du code IT à affecter. Cette valeur peut être définie par une constante, une VBA, une VBP, une formule ou bien sous forme d’une matrice (Type IT).

  • Valeur IT : Valeur de l’IT à affecter. Cette valeur peut être définie par une constante, une VBA, une VBP, une formule ou bien sous forme d’une matrice (Type IT).

  • Ref Pointeur : ce champ permet lorsqu’il est renseigné permet d’affecter les ITS à générer sur une référence pointeur autre que le pointeur courant. L’identification du pointeur à affecter doit être effectuée à partir des informations Ref Composé – Ref Lien – Ref Composant – Ref Contexte – N° Lien – N° Itération.

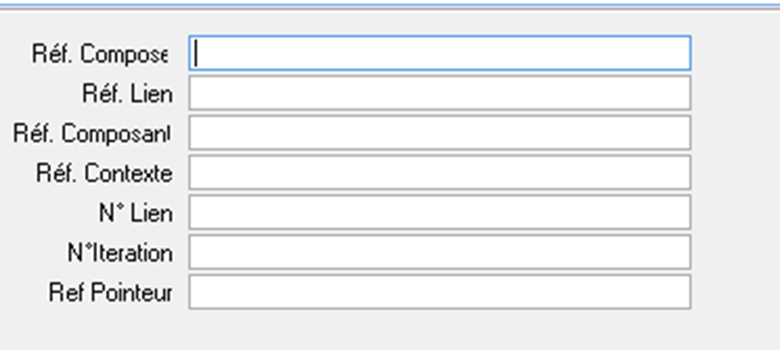

Un assistant de saisie de type PSD accessible depuis le champ Ref pointeur permet d’assigner des données :

Les différents champs peuvent être définis en tant que constante, VBA, VBP ou formule.

  • Ref Composé : référence du composé à identifier / lien. Sur chaque lien Nomenclature la référence composé est identifiée par la VBA. INoRefCse, alimentée automatiquement par le plugin.

  • Ref Lien : référence du lien à identifier / lien. Sur chaque lien Nomenclature la référence Lien est identifiée par la VBA. INoRefLien, alimentée automatiquement par le plugin.

  • Ref Composant : référence du composant à identifier / lien. Sur chaque lien Nomenclature la référence composant est identifiée par la VBA. INoRefCsa, alimentée automatiquement par le plugin.

  • Ref Contexte : référence du contexte à identifier / lien. Sur chaque lien Nomenclature la référence composant est identifiée par la VBA. INoCtxRef, alimentée automatiquement par le plugin

  • N° Lien : référence du Numéro de lien à identifier / lien. Sur chaque lien Nomenclature la référence N° Lien est identifiée par la VBA. INoNumLien, alimentée automatiquement par le plugin

  • N° Itération : référence du Numéro d’itération à identifier / lien. Sur chaque lien Nomenclature le N° Itération est identifié par la VBA. INoNorIter, alimentée automatiquement par le plugin

  • Ref Pointeur : référence du pointeur à identifier / lien. Sur chaque lien Nomenclature la référence pointeur est identifiée par la VBA. INoClePtr qui doit être alimentée par paramétrage sur chacun de liens

Suite à la génération d’un pointeur, chacune des ITs devant être affectées à un autre pointeur que le pointeur courant est mis en correspondance avec les différents pointeurs existants afin de d’établir un rapprochement.

Ce rapprochement s’effectue selon la recherche hiérarchique suivant :

1/ Composé – Ref Lien – Composant – Ref Pointeur

2/ Composé – Ref Lien – Composant – Ref Contexte – N° Lien – N° Itération

3/ Composé – Ref Lien – Composant – Ref Contexte – N° Lien

4/ Composé – Ref Lien – Composant – Ref Contexte
