Traverses et Jonctions figées
Certains modèles sont prévus pour aligner une traverse/jonction sur un angle de la menuiserie. Dans ce cas,
Il est impératif de mettre une des valeurs suivantes dans le paramètre de positionnement caractère du Lc ou du Hc du dormant ou de l’ensemble :
[Ref_Objet_Dim]-PF,
[Ref_Objet_Dim]-PFGB,
[Ref_Objet_Dim]-PFDH,
[Ref_Objet_Dim]-PFMM
Le principe des traverses figées consiste à aligner un axe de la traverse sur l’axe d’alignement du Dormant ou de l’ensemble.
L’axe d’alignement est toujours le suivant, en fond de feuillure pour le dormant (PF, PFMM, PFGB et PFDH) :
Dormant | Ensemble |
![]() | ![]() |
Valeur PFGB : Le B de la traverse ou de la jonction est à Gauche ou en Bas de l’axe d’alignement.
Exemple : E_D1- PFGB ou E-PFGB
![](../__attachments/89596814/image-20230908-125735.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Valeur PFDH : Le B de la traverse ou de la jonction est à Droite ou en Haut de l’axe d’alignement.
Exemple : E_D1- PFDH ou E-PFDH
![](../__attachments/89596814/image-20230908-125757.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Valeur PF : Le centre du B de la traverse ou de la jonction est au centre de l’axe d’alignement.
Exemple : E_D1- PF ou E-PF
![](../__attachments/89596814/image-20230908-125816.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)

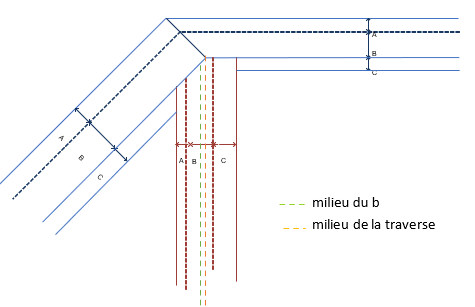

Valeur PFMM : Le milieu de la masse de la traverse ou de la jonction est au centre de l’axe d’alignement.
Exemple : E_D1- PFMM ou E-PFMM
![](../__attachments/89596814/image-20230908-125915.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)

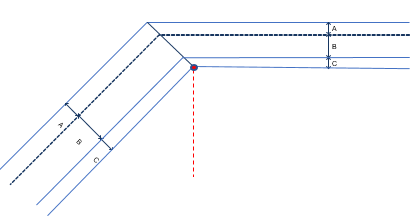

L’axe d’alignement est le suivant pour le dormant en clair de dormant (PFA et PFC) :
![](../__attachments/89596814/att_9_for_361726109.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)

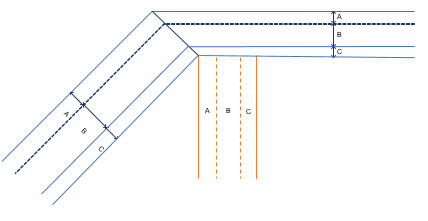

Valeur PFA : La cote A est aligné sur l’axe d’alignement.
Exemple : E_D1-PFA
![](../__attachments/89596814/att_10_for_361726109.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)

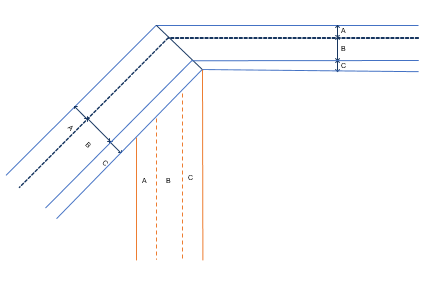

Valeur PFC : La cote C est alignée sur l’axe d’alignement.
Exemple : E_D1-PFC
![](../__attachments/89596814/att_11_for_361726109.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Certains modèles sont prévus pour aligner une traverse/jonction sur une autre traverse/jonction de la menuiserie. Dans ce cas,
Il est impératif de mettre une des valeurs suivantes dans le paramètre de positionnement caractère du Lc ou du Hc du dormant ou de l’ensemble :
[Ref_Objet_Dim]-GB,
[Ref_Objet_Dim]-DH

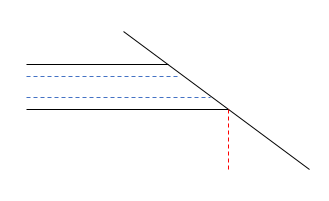

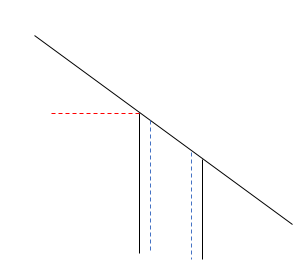

On aligne soit sur une traverse/jonction horizontale, soit verticale
![]() | ![]() |
Valeur GB : La traverse est à gauche ou en bas de l’axe d’alignement.

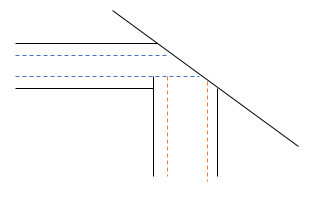

Exemple si on aligne une traverse verticale sur une traverse horizontale
E_D1_TH1-GB ou E_JH1-GB
![](../__attachments/89596814/att_14_for_361726109.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)

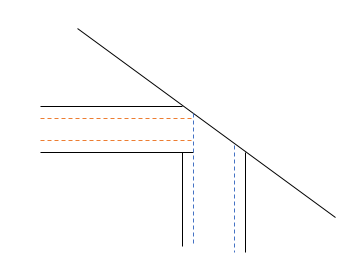

Exemple si on aligne une traverse horizontale sur une traverse verticale
E_D1_TV1-GB ou E_JV1-GB
![](../__attachments/89596814/att_15_for_361726109.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Valeur DH : La traverse est à droite ou en haut de l’axe d’alignement.

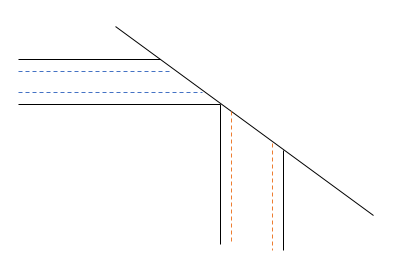

Exemple si on aligne une traverse verticale sur une traverse horizontale
E_D1_TH1-DH ou E_JH1-DH
![](../__attachments/89596814/att_16_for_361726109.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)

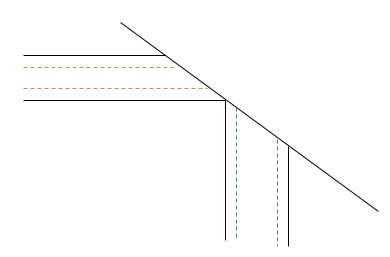

Exemple si on aligne une traverse horizontale sur une traverse verticale
E_D1_TV1-DH ou E_JV1-DH
![](../__attachments/89596814/att_17_for_361726109.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
