Vitrages

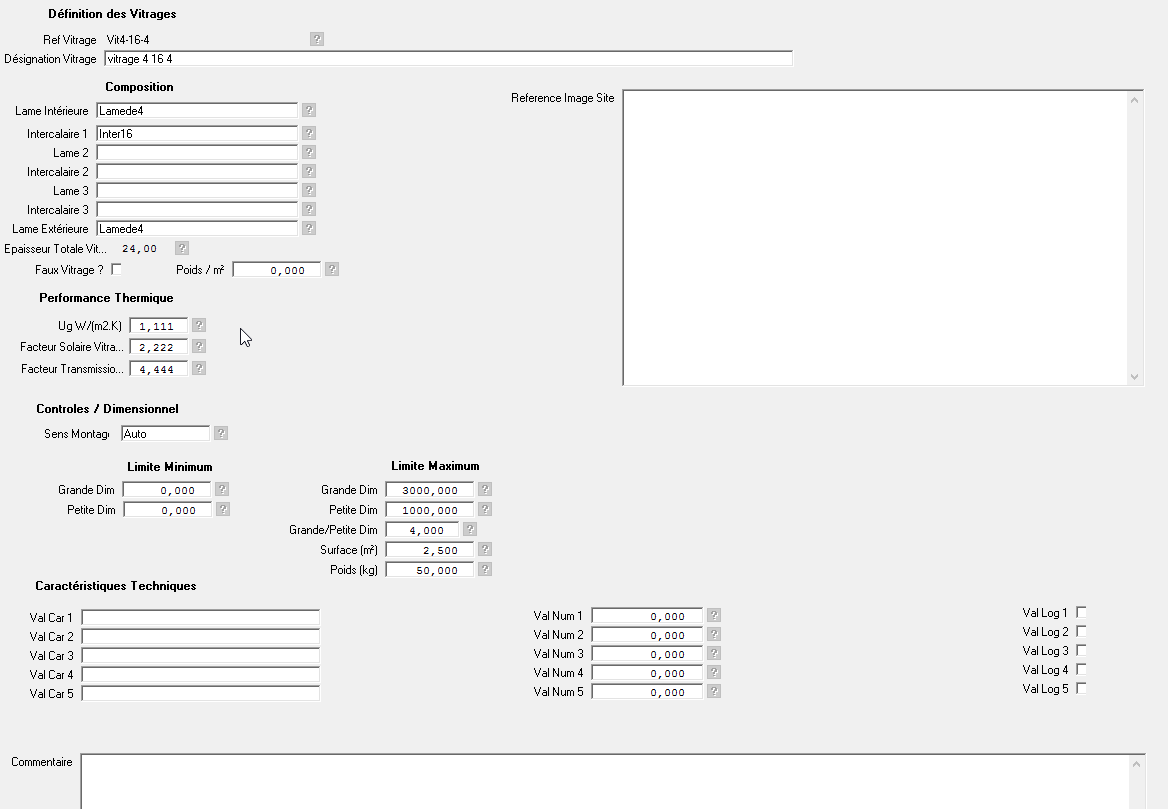

Les vitrages référencés sont définis à partir de lames et d’intercalaires référencés (5 lames maxi).
Des contrôles dimensionnels peuvent être définis directement sur chaque vitrage.
![](../__attachments/89589647/att_2_for_361398648.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Référence Vitrage : Référence du vitrage pouvant être spécifié en paramètre du remplissage.
Désignation : Désignation du vitrage.
Lame Intérieure : Référence de la lame intérieure du vitrage
Intercalaire 1: Référence de l’intercalaire séparant la lame intérieure et la lame suivante (Lame 2 ou lame extérieure)
Lame 2 : Référence de la lame 2 (si existante)
Intercalaire 2: Référence de l’intercalaire séparant la lame 2 et la lame suivante (Lame 3 ou lame extérieure)
Lame 3 : Référence de la lame 3 (si existante)
Intercalaire 3: Référence de l’intercalaire séparant la lame 3 et la lame extérieure
Lame Extérieure : Référence de la lame extérieure du vitrage
Epaisseur Totale Vitrage : Calculée automatiquement en fonction des Lames et intercalaires.
Faux Vitrage : Permet d’effectuer un calcul de vitrage (Calcul épaisseur pour choix parclose) mais aucune représentation de vitrage ne sera faite sur le dessin généré.
Poids / m²: ce paramètre si il est diffèrent de zéro est pris en compte pour lors du calcul du poids du vitrage. Si rien n’est spécifier le calcul s’effectue a partir de la masse volumique moyenne du vitrage ( 2500 kg / m3 ).
Ug W / m2.K : Coefficient thermique du vitrage à prendre en compte pour le calcul thermique de la menuiserie
Facteur Solaire : Facteur Solaire du vitrage à prendre en compte pour le calcul de la menuiserie
Facteur Transmission Lumineuse : Facteur Transmission Lumineuse du vitrage à prendre en compte pour le calcul de la menuiserie.
Limite Minimum Contrôle Dimensionnel
Sens Montage : Sens de montage du vitrage permettant de cibler sur quelle dimension hauteur ou largeur les contrôles dimensionnels doivent être réalisés.
Auto : les contrôles seront réalisés selon la petite et la grande dimension quel que soit le sens de montage
H/L : les contrôles seront réalisés sur la hauteur et la largeur du vitrage selon le montage
Grande Dim / Hauteur : Valeur minimum de la plus grande dimension entre hauteur et largeur du vitrage à respecter. Un message d’erreur est généré automatiquement si ce minimum n’est pas respecté.
Petite Dim / Largeur : Valeur minimum de la plus petite dimension entre hauteur et largeur du vitrage à respecter. Un message d’erreur est généré automatiquement si ce minimum n’est pas respecté.
Limite Maximum Contrôle Dimensionnel
Grande Dim / Hauteur : Valeur maximum de la plus grande dimension entre hauteur et largeur du vitrage à respecter. Un message d’erreur est généré automatiquement si ce maximum est dépassé.
Petite Dim / Largeur : Valeur maximum de la plus petite dimension entre hauteur et largeur du vitrage à respecter. Un message d’erreur est généré automatiquement si ce maximum est dépassé.
Grande/Petite Dim : Ratio maximum entre la plus grande et la plus petite des dimensions entre Hauteur et largeur Un message d’erreur est généré automatiquement si ce maximum est dépassé.
Surface (m²) : Valeur maximum de surface vitrage à respecter. Un message d’erreur est généré automatiquement si ce maximum est dépassé.
Poids (kg) : Poids maximum du vitrage à respecter. Un message d’erreur est généré automatiquement si ce maximum est dépassé.
Les champs ValCar, ValNum et ValLog sont des champs banalisés dont les valeurs pourront être récupérées par formule. La désignation de ces champs peut être personnalisée.
