Définition Contenu Ecran Contrôle Qualité

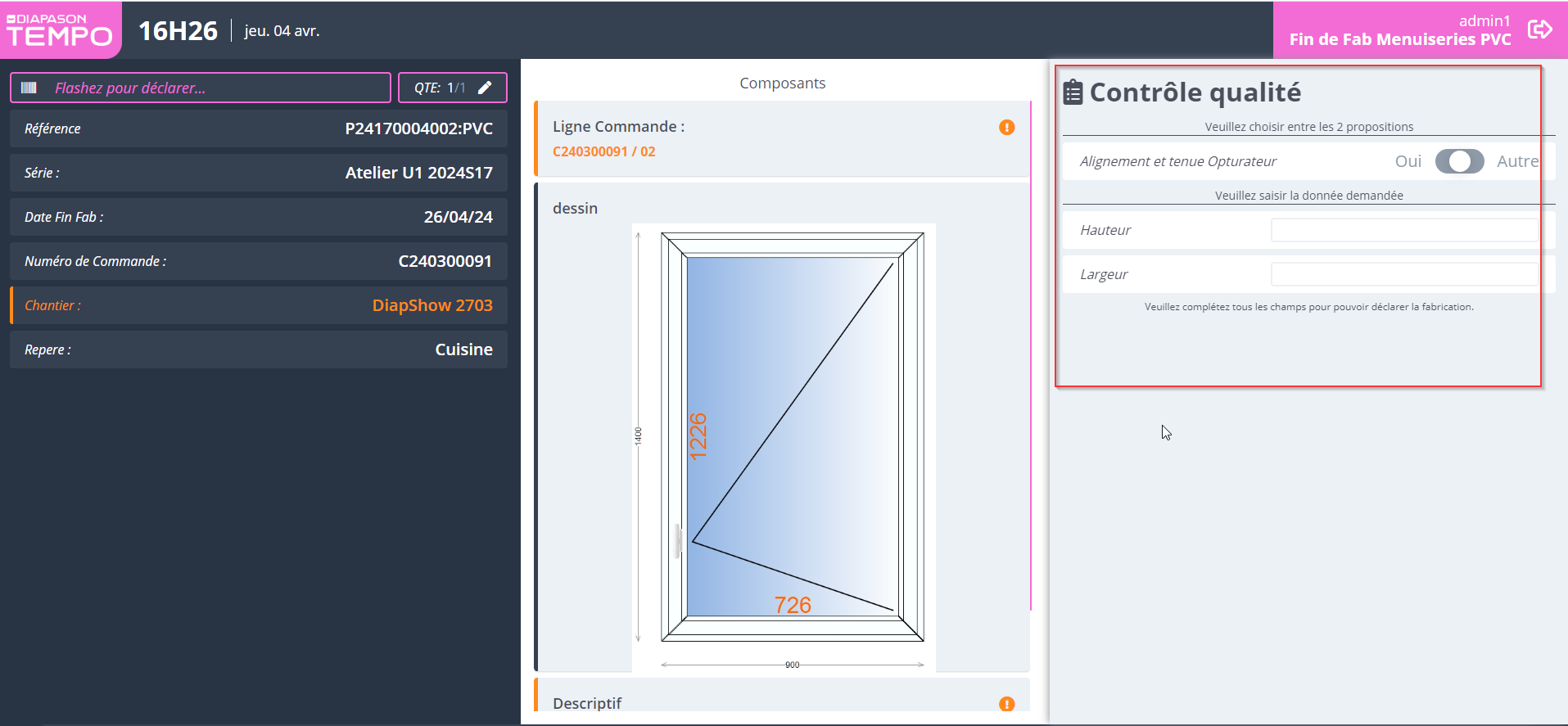

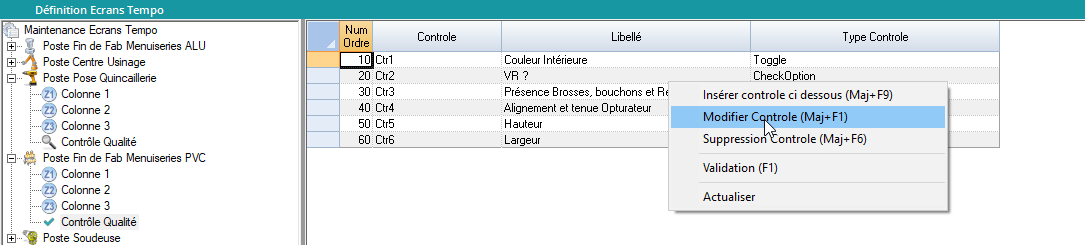

Cette branche d’entrée menu vous permettra de définir les différents champs que vous souhaitez afficher dans la fiche du contrôle qualité liée à votre ressource ainsi que la fréquence a laquelle doit apparaitre cette fiche en fonction des différentes déclarations réalisées.
![image-20240404-142555.png](../__attachments/111777179/image-20240404-142555.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
![image-20240404-142712.png](../__attachments/111777179/image-20240404-142712.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)

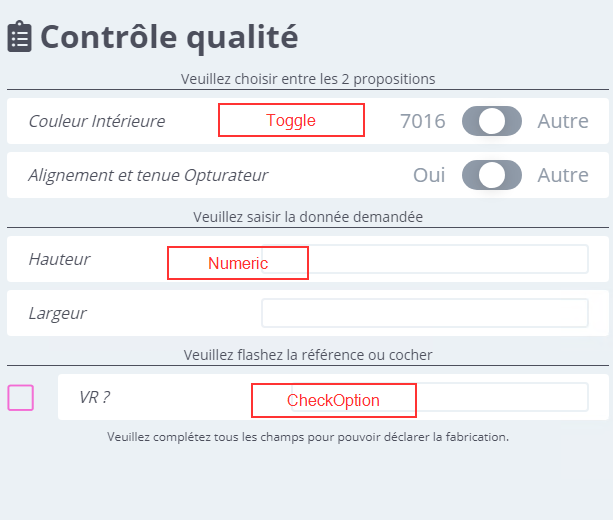

L'écran de contrôle Qualité se construit à partir de ”Cartes” de saisie pouvant se matérialiser sous 3 formes :
Toggle : choix donné a l’utilisateur entre 2 options possibles
Numéric : saisie d’une valeur suite à une mesure. Un pourcentage ou une marge de contrôle pourra être toléré pour validation du contrôle.
CheckOption : case à cocher permettant par exemple de vérifier la présence d’une élément. Une saisie complémentaire peut etre effectuée.
![image-20240405-054310.png](../__attachments/111777179/image-20240405-054310.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)

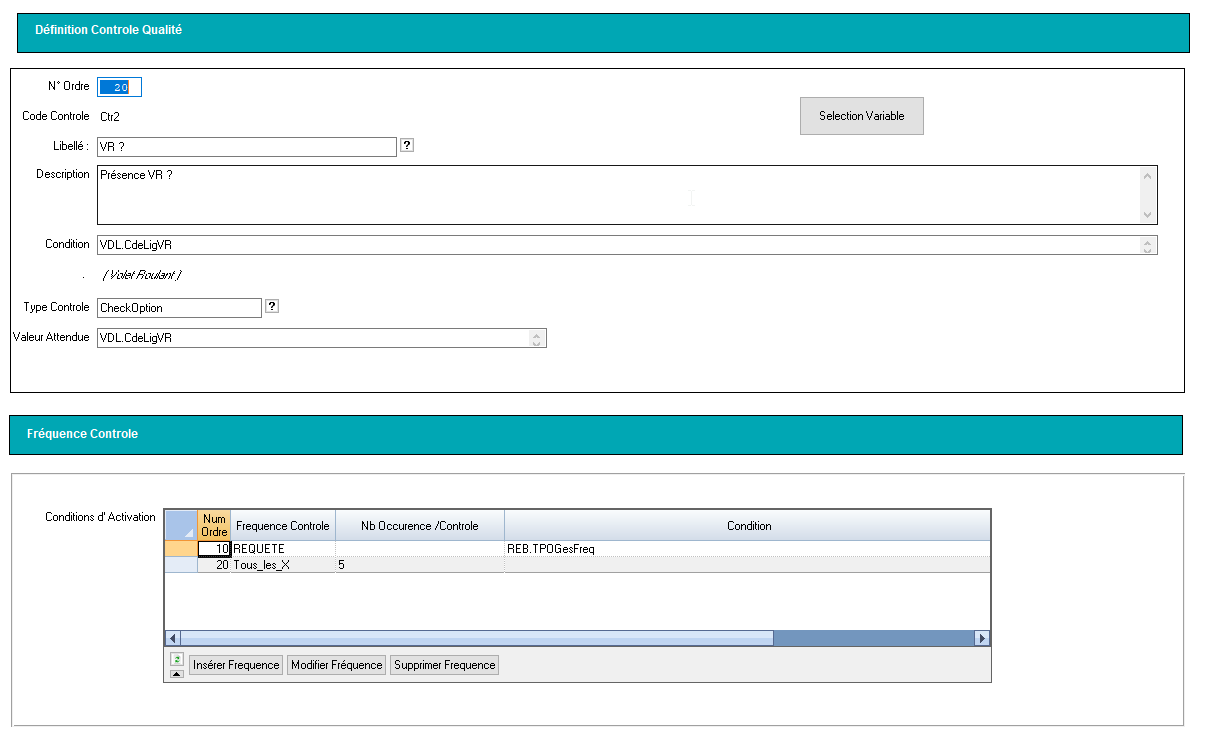

L’action Insérer Controle ci dessous vous permettra de définir un nouveau contrôle qualité.
![image-20240405-054949.png](../__attachments/111777179/image-20240405-054949.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
N° Ordre : ordre de classement des différents contrôle au sein de la fiche qualité qui sera présentée à l’opérateur
Code Contrôle : Référence du contrôle qualité. Ce code doit être unique par ressource.

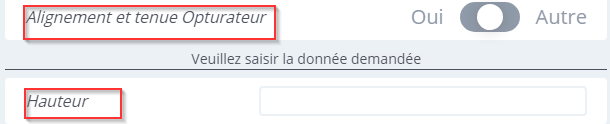

Libellé : Libellé permettant de définir la nature du contrôle a effectuer qui apparaitra sur la carte
![image-20240405-055410.png](../__attachments/111777179/image-20240405-055410.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)

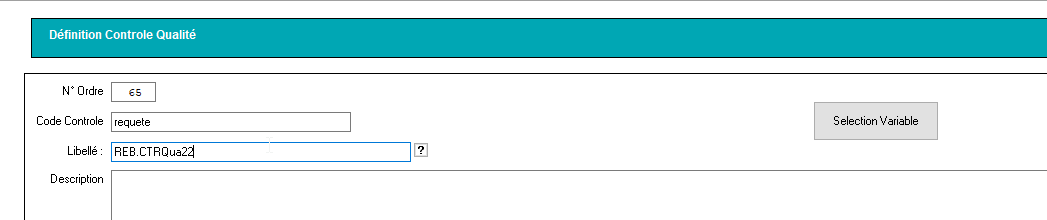

Remarque : Le contenu d’un contrôle qualité peut être défini entièrement a partir d’une requête qui doit alors être initialisée dans le champ Libellé (REB.XXX)
![image-20240405-081143.png](../__attachments/111777179/image-20240405-081143.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Votre requête doit alimenter la LPO.TPODefCtr dont le contenu est le suivant :
TPONumOrd : ordre de classement du contrôle dans la fiche de contrôle qualité
TPORefCtrQ : Référence de votre Code Contrôle Qualité
TPORefLib: Libellé a afficher à l’utilisateur sur la fiche de contrôle qualité
TpoTypeCtr : type Contrôle : TOGGLE , NUMERIC ou CHECKOPTION
TPOValAtt: valeur attendue pour les controles TOGGLE ou CHECKOPTION
TPOValAtt : valeur a afficher pou r les contrôles Toggle
TPOValNumAtt : valeur numérique Attendue pour les contrôles de types NUMERIC
TPOUnCtrMg : Unité Mesure Marge ( Decimal ou Pourcentage)
TPOMarge : Valeur de la marge
Description : Champ texte vous permettant de décrire de manière plus fine le process du contrôle qualité. Ce contenu n’est pas utilisé dans l’applicatif, il peut être assimilé à un commentaire.
Condition : condition permettant de restreindre l’apparition de ce contrôle qualité. La condition doit être exprimée sous forme d’algèbre booléen. Dans l’exemple ci dessus le contrôle qualité est lié à la vérification de la présence d’un VR. Ce champ de contrôle ne doit être affiché que si la menuiserie comporte un VR. Les variables entités SLL, VLL, SLA, VLA, SAS, VAS, VAR, SDL, VDL, SDE, VDE, SCL, VCL peuvent être utilisées dans l’expression de la condition. L’applicatif ne permet pas de lire dynamiquement la nomenclature de pointeur afin de limiter le nombre de lectures et les problèmes de perfs associés. Si vos contrôles nécessitent des informations qui sont présentes dans la nomenclature de pointeur, il est recommandé de pousser ces informations sur l’article à la commande lié à votre OF sous forme de variable standard article SAS, spécifique VAS ou Variantes VAR. Cette opération doit étre réalisée lors de la phase d’intégration de la ligne de commande ( se rapprocher de vote SI pour affectation des SAS, VAS ou VAR dans les requetes RV1 RV2 dédiés à votre Vari-article)
Type de Contrôle : Type de visuel à associer à votre contrôle : Toggle, Numéric, CheckOption
En fonction du type de contrôle des informations complémentaires vous seront demandées :
TOGGLE
![image-20240405-061408.png](../__attachments/111777179/image-20240405-061408.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Valeur Attendue : Quelle est la valeur attendue pour valider que le contrôle soit considéré correct ?
Valeur Affichée : Quelle valeur doit être affichée à l’opérateur . L’opérateur aura le choix entre cette valeur et la valeur “Autre”
NUMERIC
![image-20240405-061955.png](../__attachments/111777179/image-20240405-061955.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Valeur Attendue : Quelle est la valeur attendue pour valider que le contrôle soit considéré correct ?
Unité Contrôle Marge : cette unité permet de définir un % ou une valeur décimal qui pourra être toléré en plus et en moins par rapport a la valeur nominale définie par la valeur Attendue
Marge Tolérée : valeur du % ou de la valeur décimal tolérée
CHECKOPTION
![image-20240405-071145.png](../__attachments/111777179/image-20240405-071145.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Valeur Attendue : Quelle est la valeur attendue pour valider que le contrôle soit considéré correct ?

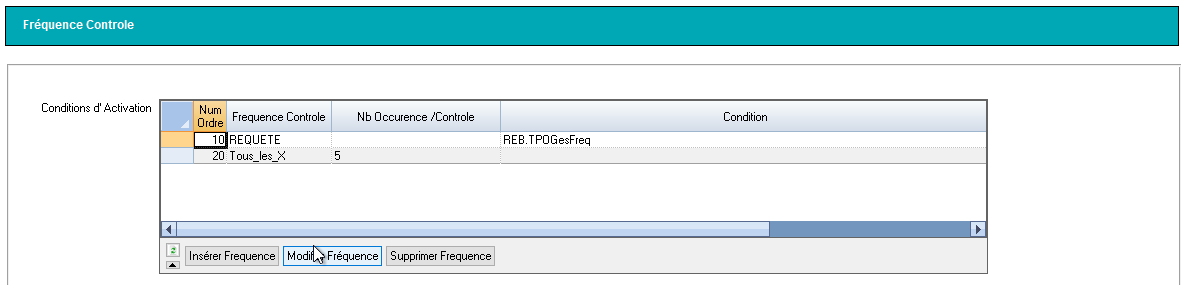

Fréquence Contrôle : Cette liste vous permet de définir la (ou les fréquences) à laquelle vous souhaitez déclencher l’apparition du contrôle. La fréquence peut par exemple varier en fonction du client lié à un OF.
![image-20240405-072301.png](../__attachments/111777179/image-20240405-072301.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)

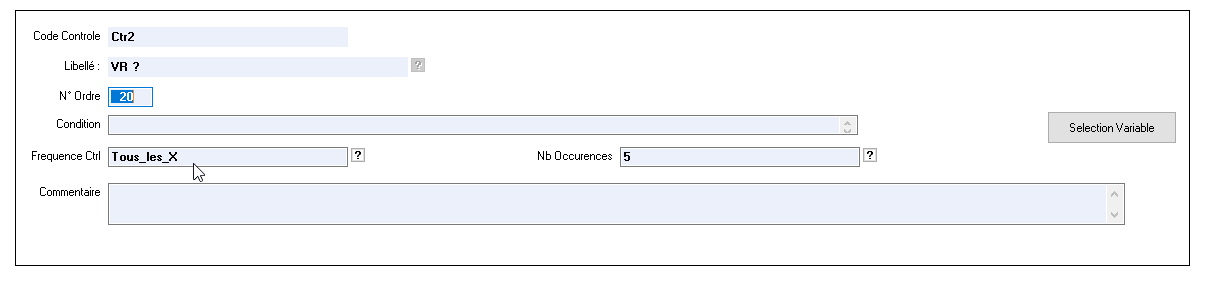

L’action Insérer Fréquence vous permet de définir une nouvelle fréquence d’activation
![image-20240405-072557.png](../__attachments/111777179/image-20240405-072557.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
N° Ordre : ordre de test des différentes fréquences rattachées au Code Contrôle Qualité. Dès qu’une fréquence est valide, le contrôle est ajouté à la fiche de Contrôle Qualité
Condition : Condition de test pour prendre en compte cette fréquence . Exemple si le client est XXX : SDE.CliGenRef = ‘xxx’. L’expression booléenne peut s’appuyer sur les type de variables entités : SLL, VLL, SLA, VLA, SAS, VAS, VAR, SDL, VDL, SDE, VDE, SCL, VCL
Fréquence : A quelle fréquence doit être positionné le contrôle :
Premiere_Dec_Serie : Première déclaration série . Ce contrôle Qualité sera ajouté à la fiche de Controle Tempo pour la première déclaration , répondant au critère du Code Contrôle, effectuée sur un des OF de la série. Si mon code Controle qualité n’est a activer que dans le cas ou mon OF comporte un VR, la première déclaration série correspondra à la première fois ou l’on déclare un OF avec VR et non pas la première déclaration d’un OF de la série.
Systematique : Contrôle qualité enclenché pour chaque déclaration répondant au critère de validité du contrôle
Tous_les_X : Controle qualité à enclencher toutes les X déclarations, le nombre d’occurrences est alors à définir ( exemple tous les 5 déclarations)
![image-20240405-074136.png](../__attachments/111777179/image-20240405-074136.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Derniere_Dec_Serie : Dernière déclaration de la série. Provision technique, non fonctionnel à ce jour.

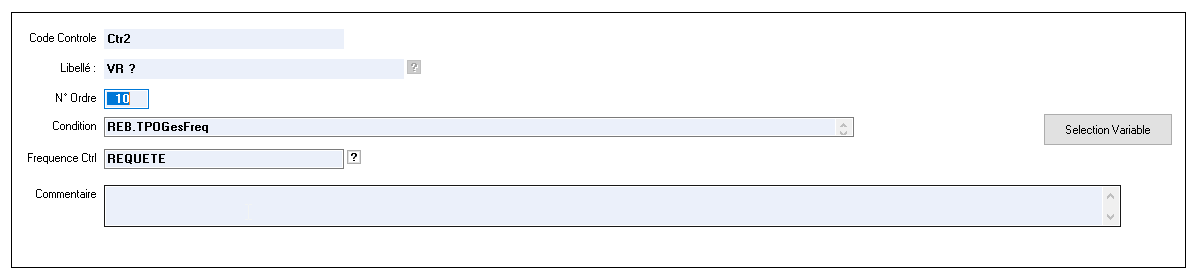

L’activation du contrôle peut également être poussée à partir d’une requête de type REB pour les cas les plus complexe.
![image-20240405-074427.png](../__attachments/111777179/image-20240405-074427.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
La requete reçoit en entrée le contexte suivant :
VBP.TPORefCtrQua : Code Controle Qualité en cours
VBP.TPORefscanee : Contenu du Code Barre Scanné, ou de l'élément sélectionné depuis la liste à fabriquer. Le contenu de la VBP est initialisé à partir du paramètre REFERENCE renvoyé par le SW Tempo.
VBP.TPOTypeDeclaration : Type de déclaration CT, OF,… Le contenu de la VBP est initialise à partir du paramètre TYPECODEBARRE renvoyé par le SW Tempo.
VBP.TPOPosteTravail : Référence du poste de travail en cours. Le contenu de la VBP est initialisé à partir du paramètre POSTE renvoyé par le SW Tempo.
VBP.TPOUtilisateur : Référence de l’utilisateur de connexion Tempo. Le contenu de la VBP est initialisé à partir du paramètre UTILISATEUR renvoyé par le SW Tempo.
VBP.TPOLanSerFabOF : Référence de l'OF liée à la déclaration en cours dans le cas d’un type de déclaration OF
VBP.TPOLanSerCTRef : Référence de la CT liée à la déclaration en cours dans le cas d’un type de déclaration CT
VBP.TPOLanSerRef : Référence de l'OF liée à la déclaration en cours dans le cas d’un type de déclaration OF
La requête doit renvoyer la VBP.TPOCtrQuaActif avec la valeur YES ou NO afin d’indiquer si le contrôle qualité en cours doit etre ou pas activé
