Définition d'un format indicateur ( fid )

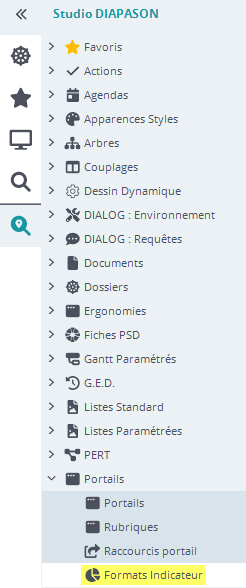

Pour définir un format indicateur, c’est par ici :

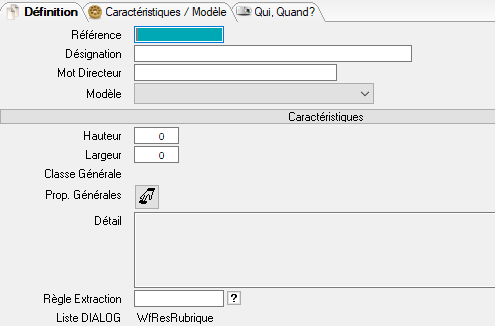

Onglet Définition

• Référence : La référence du FID. Doit être unique. Non modifiable

• Désignation : La désignation du FID.

• Mot Directeur : Le mot directeur du FID.

• Modèle : Le modèle du FID. Obligatoire. Non modifiable.

On peut choisir parmi :

Valeur	Désignation

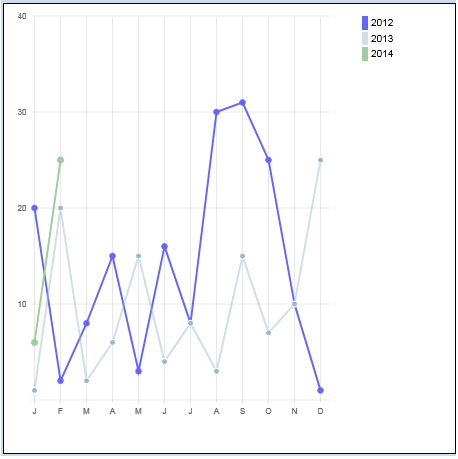

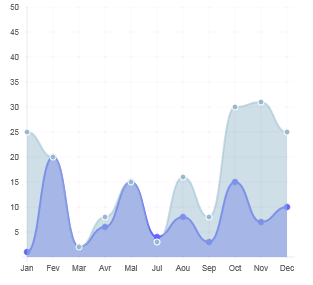

CL	Courbe Animée (Lignes)
CR	Courbe Animée (Radar)

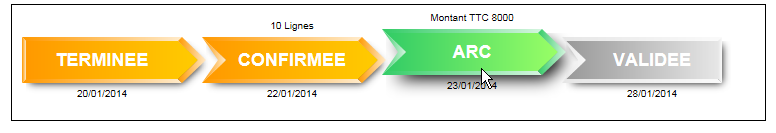

FL	Flux

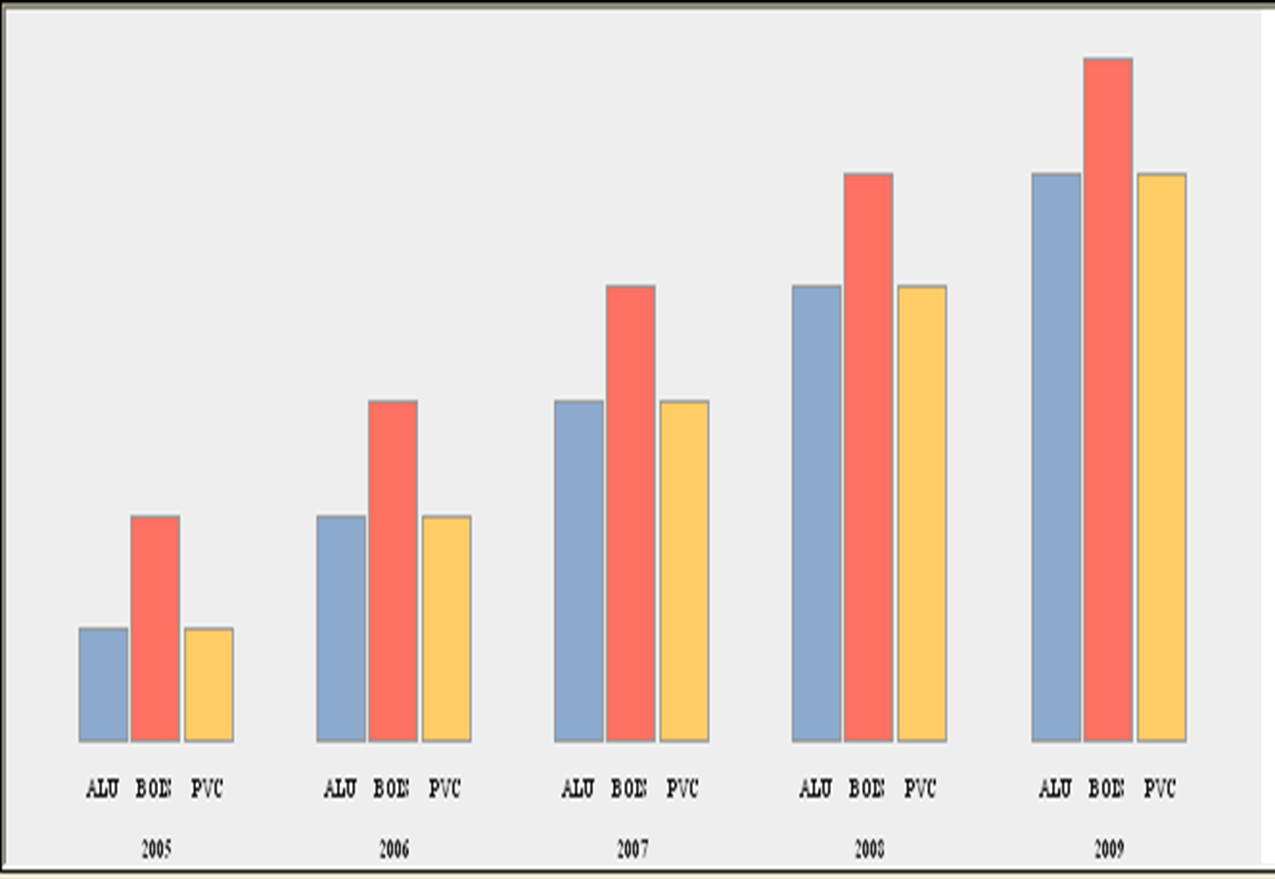

GB	Histogramme Animé (Barre)
HB	Histogramme Simple (Bâtons)

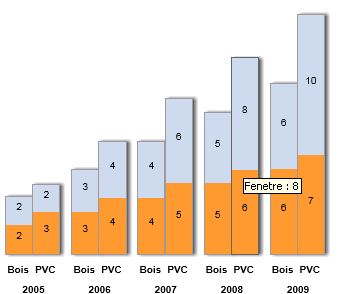

HE	Histogramme Simple (Empilé)
HO	Histogramme Simple (Orgue)
J	Jauge

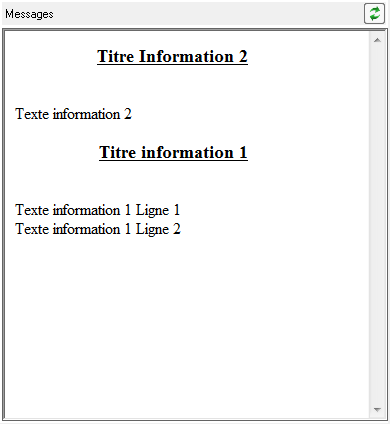

L	Libre ( zone HTML)
SA	Graphique Secteur Animé (Anneau)
SC	Graphique Secteur Animé (Circulaire)

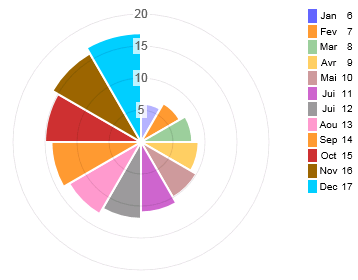

SP	Graphique Secteur Animé (Polaire)
T	Tableau Simple

• Hauteur : Hauteur par défaut du FID, utilisée lors de l’insertion du FID dans un portail (par l‘intermédiaire d’une Rubrique) ou dans une PSD ou dans une ergonomie GFD.

• Largeur : Largeur par défaut du FID, utilisée lors de l’insertion du FID dans un portail (par l‘intermédiaire d’une Rubrique) ou dans une PSD ou dans une ergonomie GFD.

Mettez des valeurs autour de 300-400 puis ajustez à votre guise.

• Classe générale : Seulement pour les histogrammes simples et des tableaux simples. Classe personnalisée définissant les caractéristiques générales du FID, qui surcharge la classe défaut de DIAPASON.

• Prop. Générales :

  • Pour les Diagrammes animés et Flux : Feuille de style personnalisée décrivant les caractéristiques des graphiques. Elle vient en surcharge de la feuille de styles défaut de DIAPASON.

  • Autres Cas : Liste de feuilles de style personnalisées décrivant les caractéristiques des graphiques. Elles viennent en surcharge des feuilles de styles défaut de DIAPASON . La classe générale définie ci-dessus doit être définie dans l’une des feuilles de style de la liste.

DIAPASON dispose de feuilles de style déjà prêtes, adaptées à chaque type de graphique à utiliser ! Voir Quelles feuilles de style pour les indicateurs du portails ?. Il est possible de dupliquer une de ces feuilles de style pour l’adapter à votre guise !

Le paramètre utilisateur POR-COU-DEF est mis à disposition pour permettre de définir la liste des couleurs par défaut à utiliser dans les diagrammes lorsque les couleurs ne sont pas surchargées dans les attributs lors de la définition de structure ou lors de l’extraction des données. La désignation contient la liste des numéros de couleur DIAPASON (cf. liste des couleurs dans « A propos »).

• Détail : Affichage du détail des feuilles de style sélectionnées.

• Règle Extraction: Règle REB permettant d’alimenter le FID.

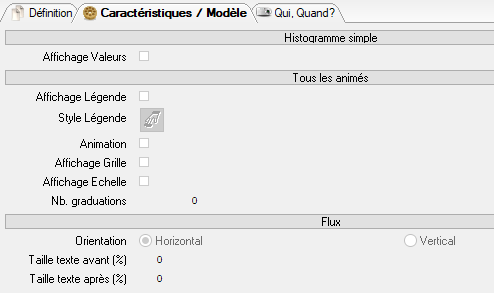

Onglet Caractéristiques / Modèle

• Affichage Valeur : Saisi dans le cas des histogrammes simples. Permet d’activer ou désactiver l’affichage des valeurs dans les barres des histogrammes.

• Affichage Légende : Saisi dans le cas des diagrammes animés. Permet d’activer ou désactiver l’affichage de la légende.

• Style Légende : Saisi dans le cas des diagrammes animés si l’affichage de la légende est coché. Permet de sélectionner une feuille de style permettant de définir l’apparence de la légende.

• Animation : Saisi dans le cas des diagrammes animés et des flux. Permet d’activer ou désactiver l’effet d’animation lors de l’affichage du FID. Dans le cas des flux, l’animation revient à décaler légèrement la flèche active vers le haut (cas flux horizontal), vers la gauche (cas flux vertical).

• Affichage Grille : Saisi dans le cas des diagrammes animés et des flux. Permet d’activer ou désactiver l’affichage :

  • de la grille pour les diagrammes animés

  • de l’intervalle entre les flèches pour les flux

• Affichage Echelle : Saisi dans le cas des diagrammes animés de type CL, CR, GB et SP. Permet d’activer ou désactiver l’affichage de l’échelle.

• Nb. Graduations : Saisi si l’affichage de l’échelle est coché. Initialisé à 4 lors de la création. C’est le nombre de graduations de l’échelle.

• Orientation : Saisi dans le cas des flux. Permet d’orienter les flèches Verticalement ou Horizontalement .

• Taille texte avant (%) : Saisi dans le cas des flux. Permet de définir la taille en pourcentage de la zone contenant le texte avant (Flux horizontal) ou à gauche (Flux vertical) des flèches.

• Taille texte après (%) : Saisi dans le cas des flux. Permet de définir la taille en pourcentage de la zone contenant le texte après (Flux horizontal) ou à droite (Flux vertical) des flèches.

Paramètres utilisateurs importants

Actions de gestion sur les FID

• Gestion/Visualisation Structure : Permet de lancer l’application de Définition de la structure d’un FID

• Cas d’Emploi Rubriques : Donne accès à la gestion des différentes rubriques utilisant ce FID.

• Cas d’Emploi Variables VAC : Donne accès à la gestion des différentes variables de type VAC utilisant ce FID.
