Définition de l' arbre

Le paramétrage des arbres est accessible dans l’explorateur « studio DIAPASON », à la branche « arbres ».

Quelles sont les champs de a définition de l’arbre ?

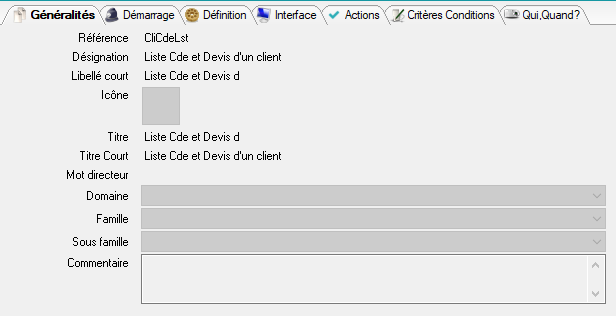

Onglet généralités :

Les informations de cet onglet sont générales à tous les objets de DIAPASON.

Référence : la référence de l’arbre.
Désignation : la désignation de l’arbre, correspondant au texte affiché dans un explorateur, ainsi que dans le menu contextuel lorsqu’il s’agit d’une action.
Libellé court : le libellé court, correspond au texte affiché dans la barre de commande lorsqu’il s’agit d’une action.
Icône : l’icône de l’arbre, qui sera affiché dans l’explorateur et devant le titre une fois lancé.
Titre : le titre de l’arbre.
Mot Directeur : le mot directeur de l’application.
Domaine, Famille, Sous Famille : le domaine, la famille et la sous famille de l’arbre.
Commentaire : le commentaire sur l’arbre.

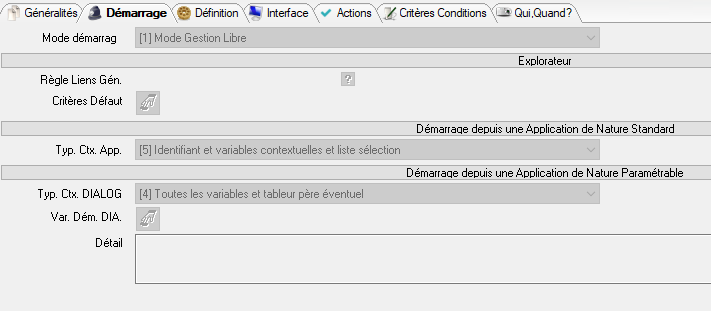

Onglet Démarrage :

Mode Démarrage : le mode de démarrage va permettre de déterminer l’accès aux actions de gestion de l’arbre paramétré, et le comportement vis-à-vis des applications père.
- [0] Mode Visualisation : Aucune action de gestion n’est disponible, pas de blocage du père
- [1] Mode Gestion Libre : L’accès aux actions est disponible, le père n’est pas bloqué
- [2] Mode Gestion avec blocage applications père : les actions sont disponibles, le père est bloqué jusqu’à la fermeture de l’arbre
Explorateurs applicatifs : Explorateurs depuis lesquels est accessible l’arbre paramétré.
Règle Liens Gén. : Règle REB permettant de définir des branches génériques. Cette règle est exécutée pour chaque explorateur où est présent l’arbre paramétré.

Plus d’infomations

L’exécution de la va générer des sous branches de la branche principale de l’arbre :

Le contexte en entrée de la requête :

Toutes les variables critères de type IAP permettant d’identifier l’arbre et son application père.

SCR.ARB_ArbRef : référence de l’arbre paramétré.

SCR.RefExpApp : référence de l’explorateur applicatif dans le cas de l’affichage de l’arbre dans un explorateur applicatif. Les valeurs par défaut des variables critères utilisées par cette requête.

Traitement à réaliser :

Elle doit initialiser la liste standard WFEAPLiG contenant les différentes branches génériques telles que :

WFEAPLiG.Nor contient le numéro d’ordre de la branche générique.

WFEAPLiG.Libelle contient le libellé de la branche générique.

WFEAPLiG.IcoOuvert contient la référence de l’icône à utiliser lorsque la branche est ouverte.

WFEAPLiG.IcoSelect contient la référence de l’icône à utiliser lorsque la branche est sélectionnée.

WFEAPLiG.IcoFerme contient la référence de l’icône à utiliser lorsque la branche est fermée.

WFEAPLiG.Criteres contient la liste chaînée des valeurs des critères sous la forme « NomVarCri1,ValVarCri1,NomVarCri2,ValVarCri2,… »

(exemple : SCR.AppFouRef,12045,VCR.DatLivIni,15/05/2006)

En sortie de la requête :

Pour chaque enregistrement de WFEAPLiG, création d’une sous branche dans l’explorateur.

Lors du démarrage d’une application depuis une sous branche générique, les critères contenus dans WFEAPLiG.Criteres sont transmis aux requêtes de démarrage et de construction.

Critères défaut : Paramétrage de la valeur défaut des critères de la règle de liens génériques.
Typ. Ctx. App. : Type de récupération de critères lors d’un démarrage depuis une application à cœur standard :
- [1] Pas de relation : aucun critère n’est récupéré.
- [2] Identifiant : l’identifiant et le critère clé de l’application père sont récupérés.
- [3] Identifiant et Variables contextuelles : en plus de l’identifiant et du critère clé, les critères du contexte courant de l’application père sont récupérés
- [4] Identifiant et Liste de sélection : la liste des identifiant sélectionnés sur le père est récupérée
- [5] Identifiant, liste de sélection et variables contextuelles : tous les critères cités dans ce tableau sont récupérés
Typ Ctx. Dia.: Type de récupération de critères lors d’un démarrage depuis une application à cœur paramétrable :
- [1] Pas de relation : aucun critère n’est récupéré.
- [2] Variables utiles : récupération sur le père des variables de type VCR déterminées dans la zone « Var Dem. Dia. »
- [3] Toutes les variables : récupération de toutes les variables SCR, VCR, VBP de l’application père.
- [4] Toutes les variables et tableur père éventuel : récupération de toutes les variables précédemment citées et si le père est une tableur dynamique, le contenu de WfTabValPere.
Var. Dem. Dia.: Variables utiles au démarrage depuis une application à cœur paramétré. Accès à un drag&drop sur les variables VCR.

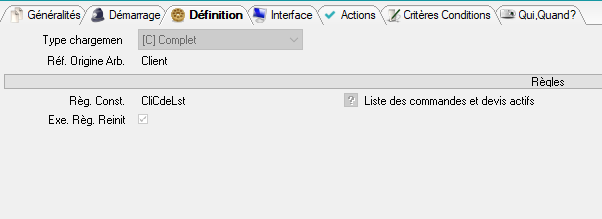

Onglet Définition

Type de chargement : Détermine si l’arbre sera chargé niveau par niveau ou complet au démarrage.
Réf. Origine Arb : Zone uniquement en visualisation. Référence du nœud racine de l’arbre.
Règ. Const : Requête de type REB de construction de l’arbre. Voir chapitre sur la construction d’un arbre par règle DIALOG.
Exe. Règ Reinit : Drapeau indiquant si la requête de construction est ré exécutée lors d’une actualisation.

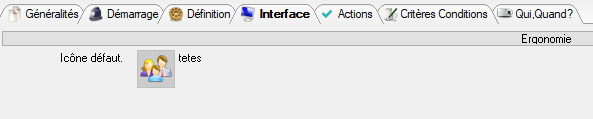

Onglet Interface

Icône défaut. : Icône par défaut des nœuds de l’arbre.

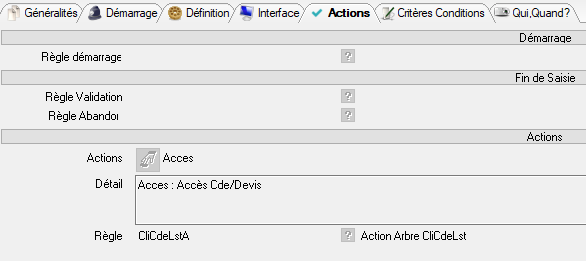

Onglet Actions

Règle démarrage : Référence de la requête optionnelle exécutée lors du démarrage de l’arbre. Elle permet d’initialiser les critères utilisés dans la requête de construction, et filtrer les actions disponibles parmi celles définies sur la structure de l’arbre.

Plus d'infos

Le contexte en entrée de la requête :

Toutes les variables critères de type IAP permettant d’identifier l’arbre et son application père.

SCR.ARB_ArbRef : référence arbre

SCR.ARB_ActCtx : contexte de lancement, ici « DEM »

SCR.ARB_LisAct : liste des références actions disponibles sur cet arbre parmi celles définies sur l’application.

SCR.Titre : Titre de l’application récupéré sur sa définition.

SCR.Icone : Icone de l’application récupéré sur sa définition.

Liste des critères initialisée dans les branches de l’explorateur.

Traitements à réaliser :

Titre : Le titre de la liste paramétrée peut être modifié.

Icône : il est possible de modifier l’icône qui est définie sur la structure de l’arbre.

Initialiser tous les critères nécessaires à la construction de l’arbre.

Le contexte en sortie de la requête :

SCR.ARB_LisAct : Liste des références actions disponibles pour l’arbre parmi celles définies sur sa structure.

SCR.Titre : Titre de l’application

SCR.Icone : Icône de l’application

Tous les critères initialisés dans la requête et présents en entrée, servant à la construction.

Règle validation : Référence de la requête optionnelle exécutée lors de la validation de l’arbre.

Plus d’infos

Contexte en entrée :

Toutes les variables critères de type IAP permettant d’identifier l’arbre et son application père.

SCR.ARB_ArbRef

SCR.ARB_ActCtx = « VAL »

Traitements à réaliser

Mise à jour de données. Initialisation de variables critères en vue de les transmettre à un père éventuel.

Contexte de sortie :

Toutes les variables SCR et VCR initialisées dans la requête ou dans une requête précédente.

Règle abandon : Même fonctionnement que la règle de validation.
Actions : Accès à l’application de définition des actions pour l’arbre.
Règle : Règle de type RCT optionnelle permettant de gérer les actions.

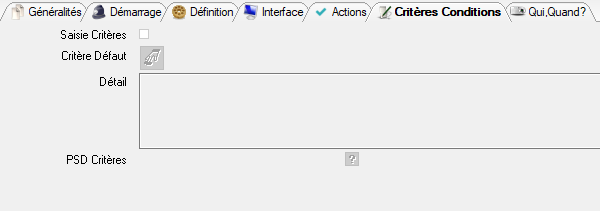

Onglet Critères conditions

Saisie Critères : Comme pour une liste paramétrée, il est possible lorsque ce drapeau est à vrai d’avoir accès après le lancement de l’arbre à une fiche de saisie des critères de la requête de construction, accessible par une action.
Critère Défaut : Valeurs par défaut des critères de la requête de construction.
PSD Critères : Il est possible dans le cas ou la saisie des critères est possible, de renseigner une PSD pour la saisie des critères pour la règle de construction.

Quelles sont les actions disponibles depuis l’applicatif de définition des arbres ?

Actions standard de gestion : création, modification, duplication, suppression…
Accès aux nœuds: Action permettant d’ouvrir l’application de définition du détail des arbres.
Cas d’Emploi dans les Actions: Présente la liste des cas d’utilisation de l’arbre (Explorateurs Applicatifs, AME, etc.).
Créer un Raccourci: Affiche la fiche standard de définition d’un raccourci. Le raccourci créé permettra de lancer l’arbre directement depuis la barre de raccourcis du bureau.
