Structure des modèles XML

Comment accéder à la structure d’un XML ?

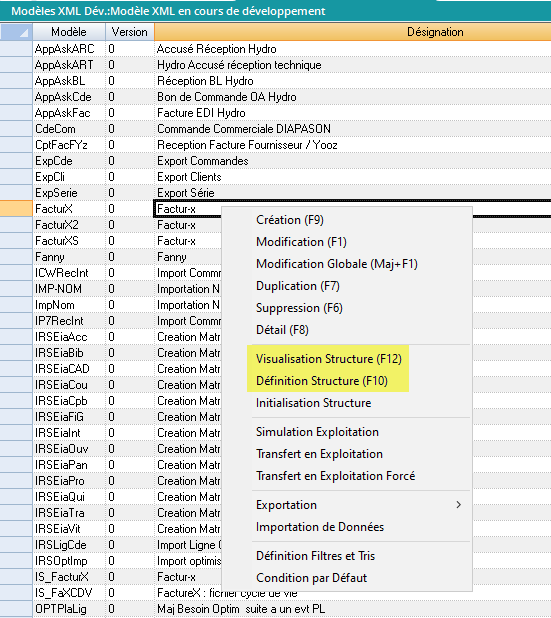

Depuis un modèle XML, les actions suivantes permettent d’accéder à la structure du XML :

Visualisation Structure : Cette action permet de visualiser la structure du modèle XML. Aucune action de gestion n’est possible sur la structure.
Définition Structure : Cette action est identique à la précédente mais les actions de gestion de la structure sont disponibles.

On accède alors à la structure du XML qu’on peut modifier :

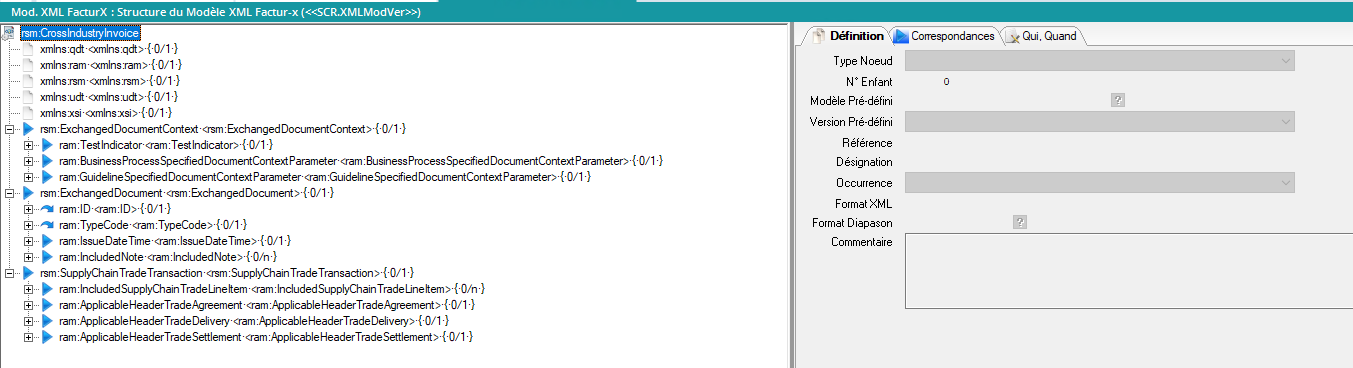

La description de la structure d’un modèle XML s’effectue par le biais d’un outil de type « TreeView » (similaire à celui de gestion des nomenclatures) qui permet de dessiner l’arborescence des balises du modèle :

Quels sont les champs d’un nœud de la structure ?

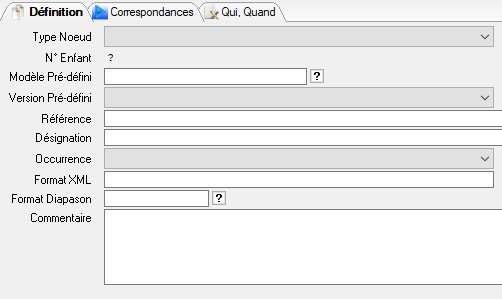

Onglet « Définition »

Type Nœud :La liste déroulante permet de sélectionner le type de nœud. Cette zone est obligatoire. Les différents types de nœuds sont :
- A - Attribut. Le nœud est un attribut de la balise de niveau supérieur.
- B - Balise. Le nœud ouvre un nouveau niveau.
- V - Balise Valeur. Le nœud est une balise portant une valeur.
- P - Modèle Pré-Défini. Le nœud correspond à un modèle XML pré-défini
N° Enfant : Numéro d’ordre du nœud sur le nœud père. Calculé automatiquement et non saisi.
Modèle Pré-Déf. : Référence du modèle XML pré-défini à insérer dans la structure. Cette zone est saisie uniquement si le type de nœud est P et est obligatoire dans ce cas. Une sélection est possible sur cette zone.
Version Pré-Déf. : La liste déroulante permet de sélectionner une des versions du modèle pré-défini saisi précédemment. Cette zone est saisie uniquement si le type de nœud est P et est obligatoire dans ce cas.
Référence : Nom de la balise. Cette zone est obligatoire et est initialisée avec la référence du modèle prédéfini si le type de nœud est P.
Désignation : Désignation du nœud. Cette zone est initialisée avec la désignation du modèle prédéfini si le type de nœud est P.
Occurrence: Occurrence du nœud. Permet d’indiquer le nombre de fois où peut apparaître le nom dans le message. Les occurrences possibles sont :
- 0/1-Zéro ou une occurrence.
- 0/n-Zéro à n occurrences. Valeur par défaut.
- 1/1-Une occurrence
- 1/n-Une à n occurrences
Format XML : Format XML du nœud. Non géré.
Format DIAPASON : Format DIAPASON du nœud. Sur cette zone une sélection est possible. Non géré.
Commentaire : Un éditeur permet de renseigner un commentaire pour le nœud.

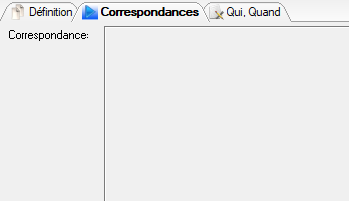

Correspondances : Un éditeur présente la liste des correspondances utilisant la même référence balise que celle de la balise courante sous la forme : Version ; Référence_Correspondance => Variable_associée_à_la_balise.

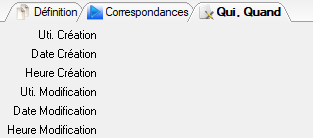

Onglet « Qui, Quand ? »

Util. Création : Utilisateur ayant créée le nœud.
Date Création : Date de création du nœud.
Heure Création : Heure de création du nœud.
Util. Modification : Utilisateur ayant effectué la dernière modification du nœud.
Date Modification : Date de dernière modification du nœud.
Heure Modification : Heure de dernière modification du nœud.

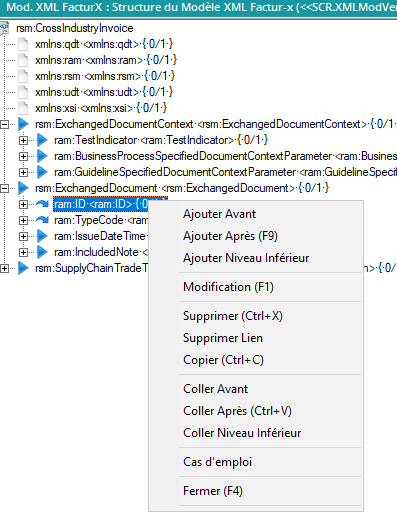

Comment modifier la structure d’un XML ? ( modèles en développement uniquement !)

Aucune action n’est possible sur les nœuds appartenant un modèle pré-défini !

Ajouter Avant : Cette action permet d’ajouter un nœud avant le nœud courant
Ajouter Après : Cette action permet d’ajouter un nœud après le nœud courant.
Ajouter Niveau Inférieur : Cette action permet de créer un nœud au niveau inférieur de la balise courante. Cette action n’est pas disponible sur les nœud de type A et V
Modification : Cette action permet de modifier les informations du nœud courant.
Supprimer : Cette action permet de supprimer (couper) le nœud courant ainsi que les nœuds de niveaux inférieurs. Cette action n’est pas disponible sur les nœuds de type A.
Supprimer Lien : Cette action permet de supprimer (couper) le nœud courant uniquement.
Copier : Cette action permet de copier un nœud ainsi que tous les nœuds de niveaux inférieurs.
Coller Avant : Cette action permet de coller le(s) nœud(s) copiés ou coupés avant le nœud courant.
Coller Après : Cette action permet de coller le(s) nœud(s) copiés ou coupés après le nœud courant.
Coller Niveau Inférieur : Cette action permet de coller le(s) nœud(s) copiés ou coupés au niveau inférieur au nœud courant.
Cas d’Emploi : Cette action permet de visualiser toutes les versions de modèles XML utilisant la référence balise courante (avec l’arborescence complète d’accès au nœud).
