STUDIO Navigation

Principe

Principe général

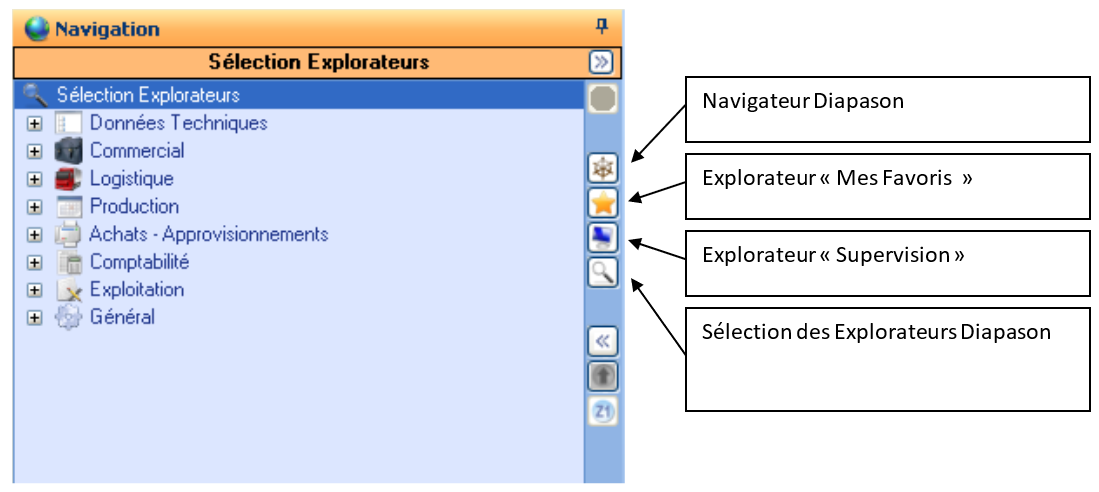

Le panneau de navigation permet d’accéder à tous les explorateurs DIAPASON, à l’explorateur « Mes Favoris », à l’explorateur « Supervision » ainsi qu’au « Navigateur » pour permettre de lancer les applications de DIAPASON.

Actions communes

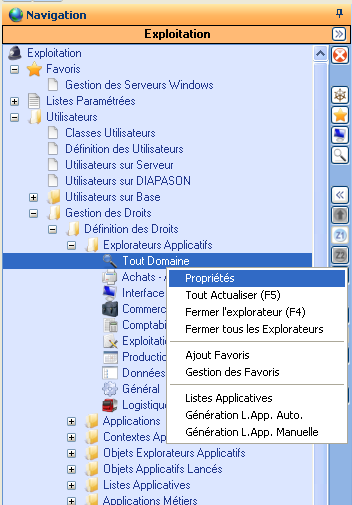

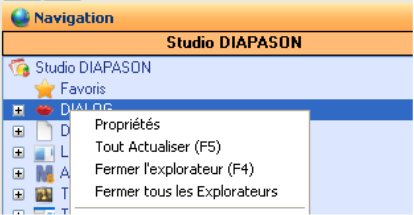

Pour tous les explorateurs, les actions suivantes sont accessibles :

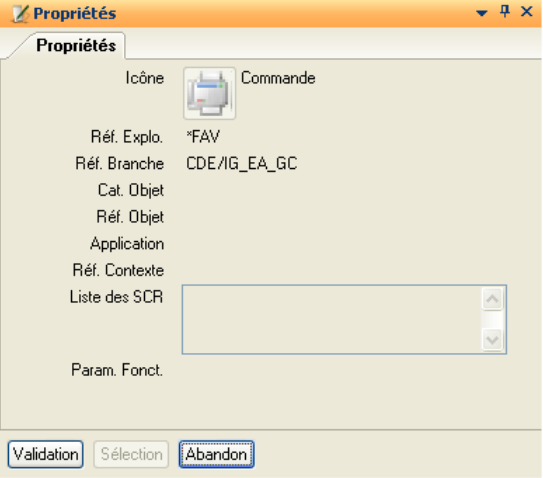

• Propriétés

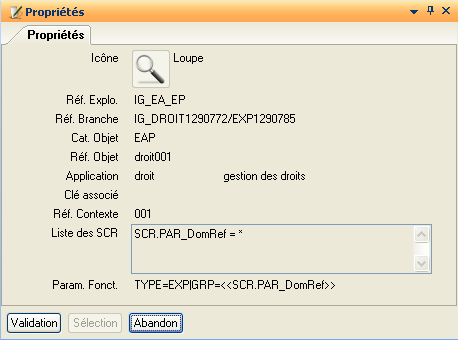

Cette action permet de consulter la fiche de propriétés de la branche.

Cette fiche présente toujours les informations sur le lien (Icône, Référence Explorateur, Référence branche).

Les zones de caractéristiques objets ne sont renseignées que pour le dernier niveau de l’arborescence (Référence objet, Référence Contexte, Liste des SCR).

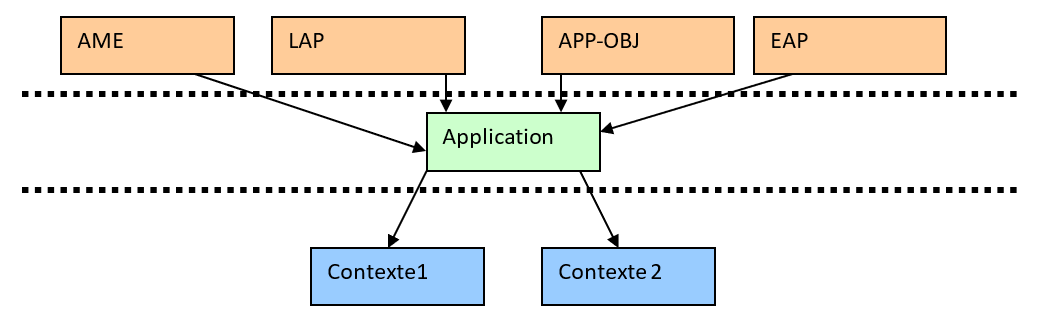

Remarque : Pour chaque application, une variable standard critère (SCR), correspondant à la clé de l’application a été rattachée à celle-ci. Le nom de cette variable est donné dans la fenêtre présentant les propriétés d’une branche d’explorateur applicatif.

• Tout Actualiser: Cette action permet de réinitialiser la structure de l’arborescence de l’explorateur actif.

• Fermer l’explorateur: Cette action permet de fermer l’explorateur actif.

• Fermer tous les Explorateurs: Cette action permet de fermer tous les l’explorateurs applicatifs.

Explorateur Applicatif

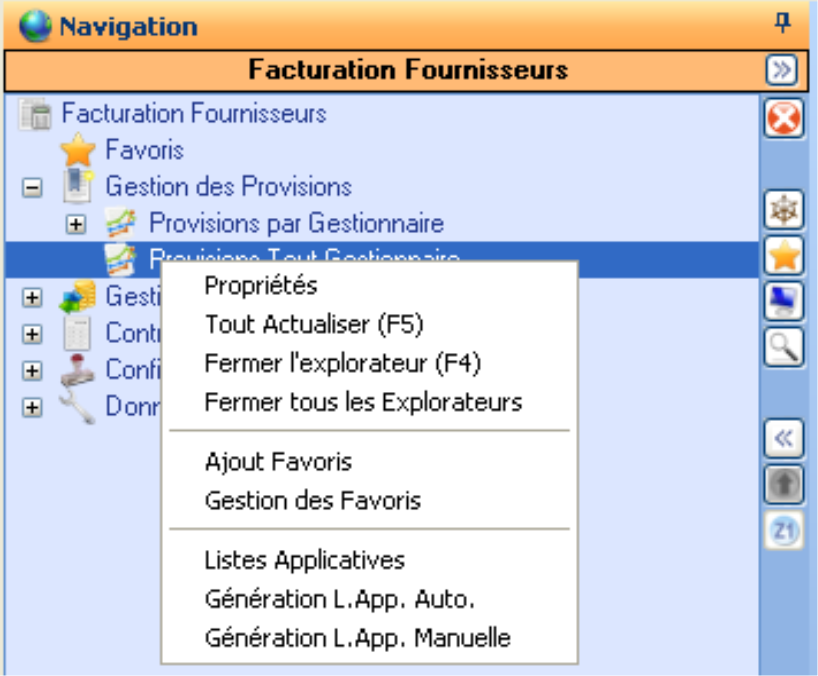

Sur les branches d’un explorateur applicatif, les actions disponibles sont :

• Ajout Favoris : Ajoute une branche comme favori

• Gestion des Favoris: Cette action lance l’application de maintenance des favoris.

La liste présente toutes les applications marquées comme favorites par l’utilisateur dans l’explorateur applicatif courant. L’action de modification permet de modifier les caractéristiques d’un favori. Zone Mot Directeur: Mot directeur du favori. Désignation: Permet de modifier le libellé de la branche du favori. Titre Applic.: Permet de personnaliser le titre de l’application lancée par le favori. Icône: Icône du favori.

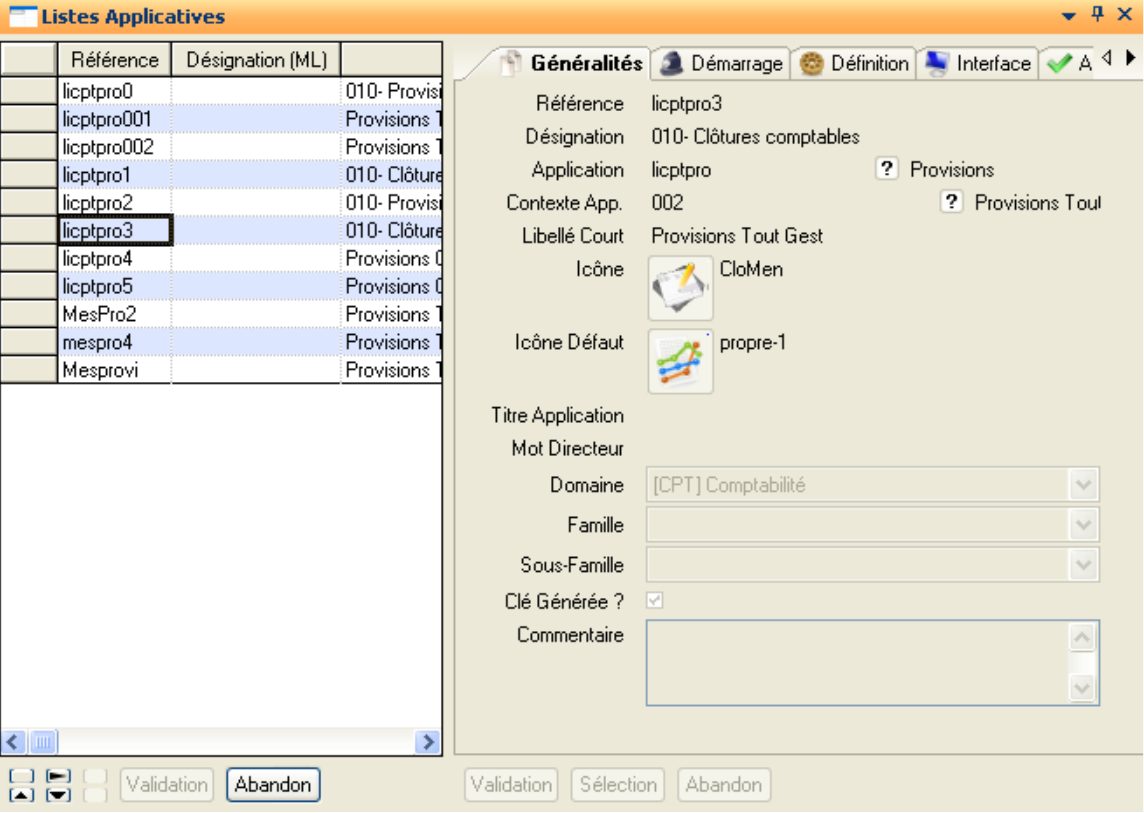

• Listes Applicatives: Cette action lance l’application de gestion des listes applicatives avec toutes les listes applicatives déjà créées pour l’application active. La liste est filtrée sur l’application et le paramètre fonctionnel de la branche courante.

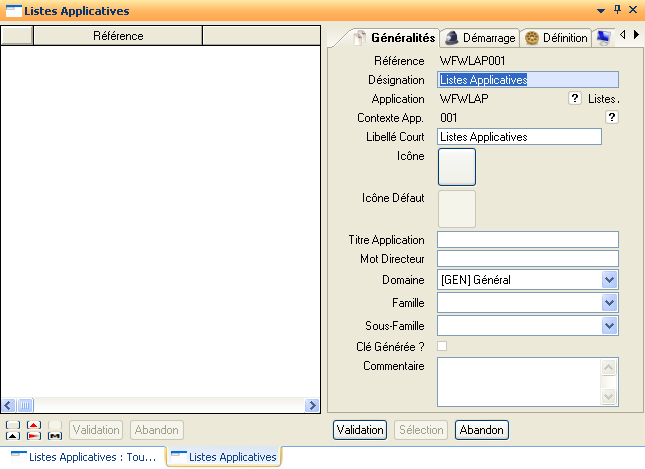

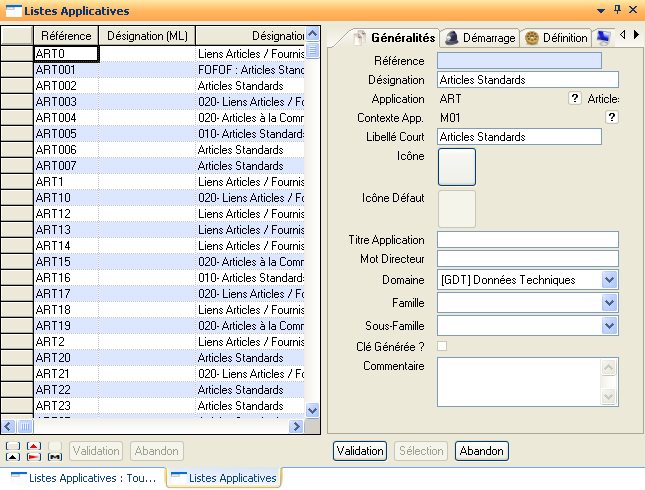

• Génération L.App. Auto.: Lance l’application de définition des Listes Applicatives décrites ci-dessus en mode création.

La liste est filtrée sur l’application et le paramètre fonctionnel de la branche courante. Les informations suivantes sont préremplies :

- Référence : elle est générée avec la référence application et un compteur sur 3 chiffres. Non modifiable.

-Application : référence branche courante. Non modifiable.

Désignation : libellé de la branche de départ.

-Icône : icône de la branche de départ.

• Génération L.App. Manuelle: Lance l’application de définition des Listes Applicatives décrites ci-dessus en mode création. La liste est filtrée sur l’application et le paramètre fonctionnel de la branche courante. Les informations suivantes sont préremplies :

  • Application : référence branche courante. Non modifiable.

  • Désignation : libellé de la branche de départ.

  • Icône : icône de la branche de départ.

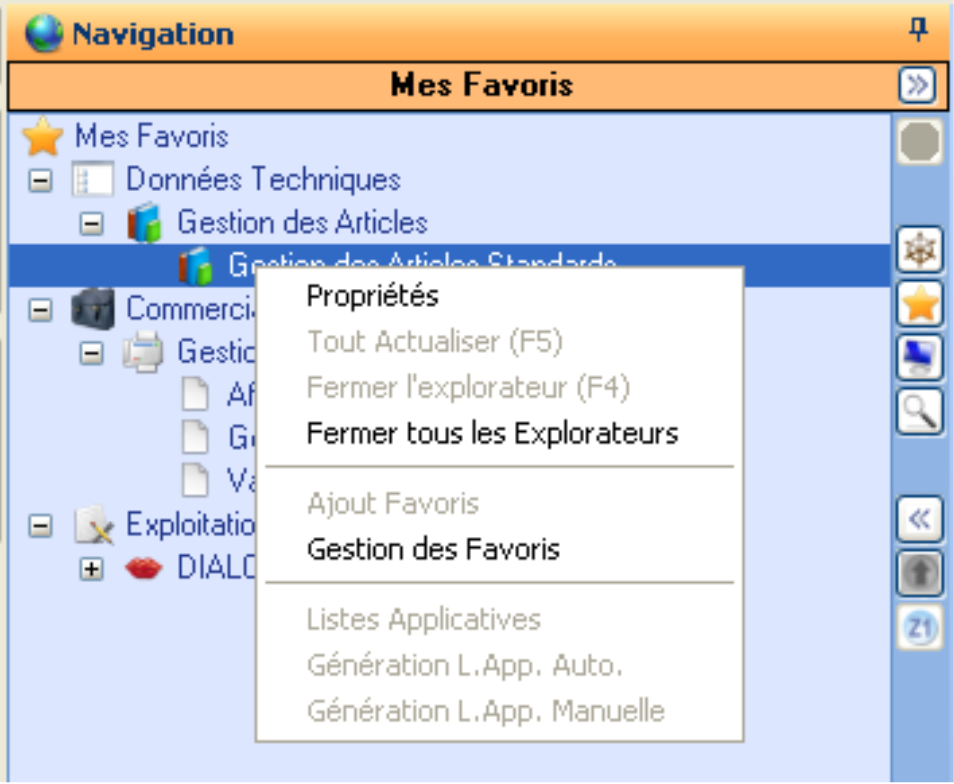

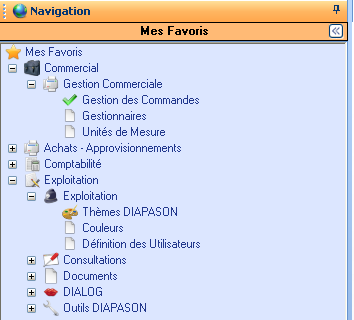

Explorateur « Mes Favoris »

Cet explorateur présente donc le regroupement des favoris définis par un utilisateur dans chaque explorateur sous forme d'un nouvel explorateur ouvert automatiquement dans le panneau de Navigation (sauf si l’utilisateur n’a accès qu’au Navigateur dans son thème).

En plus des actions standards des explorateurs, il présente les actions suivantes :

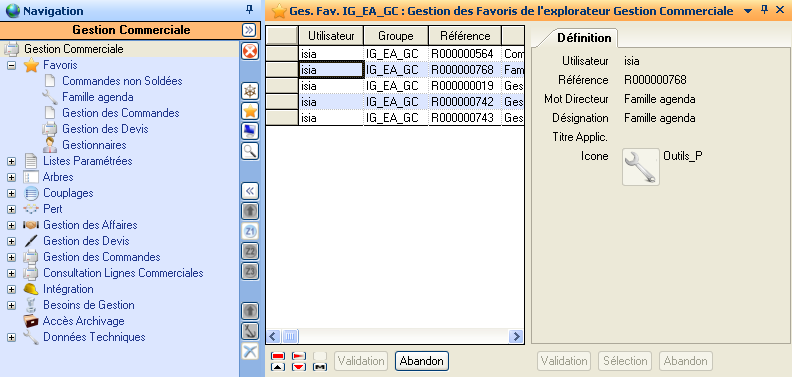

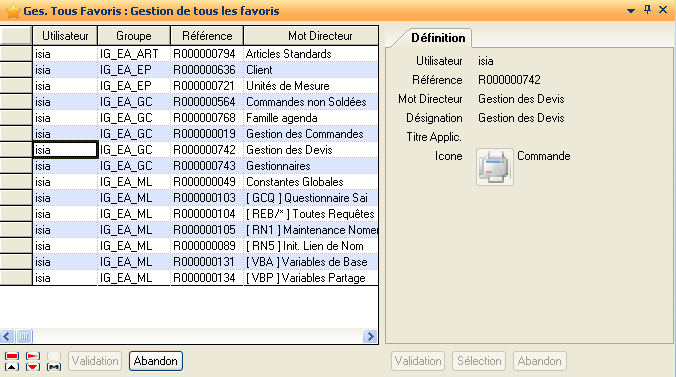

• Gestion des Favoris: Cette action lance l’application de maintenance des favoris.

La liste présente toutes les applications marquées comme favorites par l’utilisateur.

L’action de modification permet de modifier les caractéristiques d’un favori.

• Zone Mot Directeur.: Mot directeur du favori.

• Désignation: Permet de modifier le libellé de la branche du favori.

• Titre Applic.: Permet de personnaliser le titre de l’application lancée par le favori.

• Icône: Icône du favori.

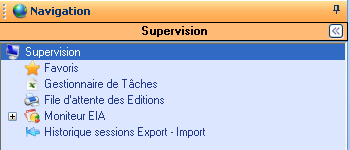

Explorateur « Supervision »

Voir documentation Moniteur EIA

Navigateur DIAPASON

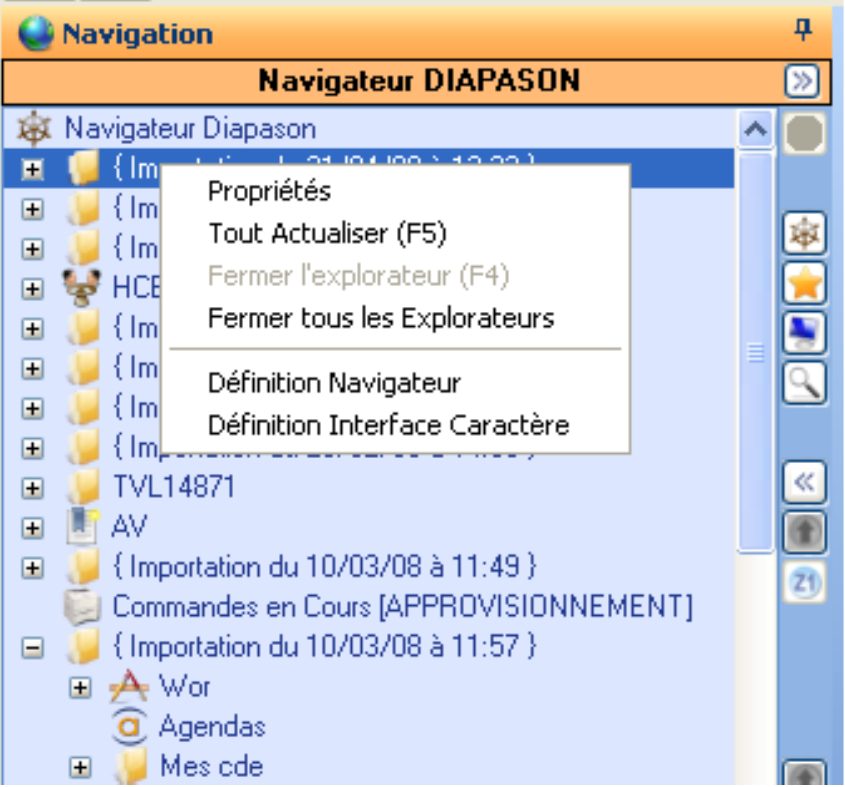

En plus des actions standards des explorateurs, il présente les actions suivantes :

• Définition Interface Caractère: Lance l’application de définition du menu pour l’interface caractère.

• Définition Navigateur: Lance l’application de définition du navigateur pour la société courante. Voir chapitre ci-dessous.

Remarque : Ces deux actions ne sont accessibles que pour un administrateur.

Définition Navigateur DIAPASON

Principe de la définition du Navigateur

Cette application permet de définir l’arborescence du Navigateur DIAPASON. Il n’existe qu’une seule arborescence pour toutes les sociétés et tous les utilisateurs. Toutefois, l’administration des objets ne concerne que la société courante. De plus, on peut limiter la visibilité d’un utilisateur en déterminant les points d’entrée de chaque utilisateur/Sociétés.

Le lancement du Navigateur DIAPASON en gestion peut être effectué à partir de :

• l’arborescence du Navigateur

• la gestion des listes applicatives

• la gestion des couplages.

Remarque sur l’ergonomie

Attention !

Dans le Navigateur en « gestion » les objets sont placés à la suite des dossiers alors que, en « consultation », chaque élément est considéré comme un « dossier » (branche). En « consultation », les objets apparaissent donc dans l’arborescence (partie gauche) et elles sont « mélangées » aux dossiers dans la liste (partie droite).

Exemple :

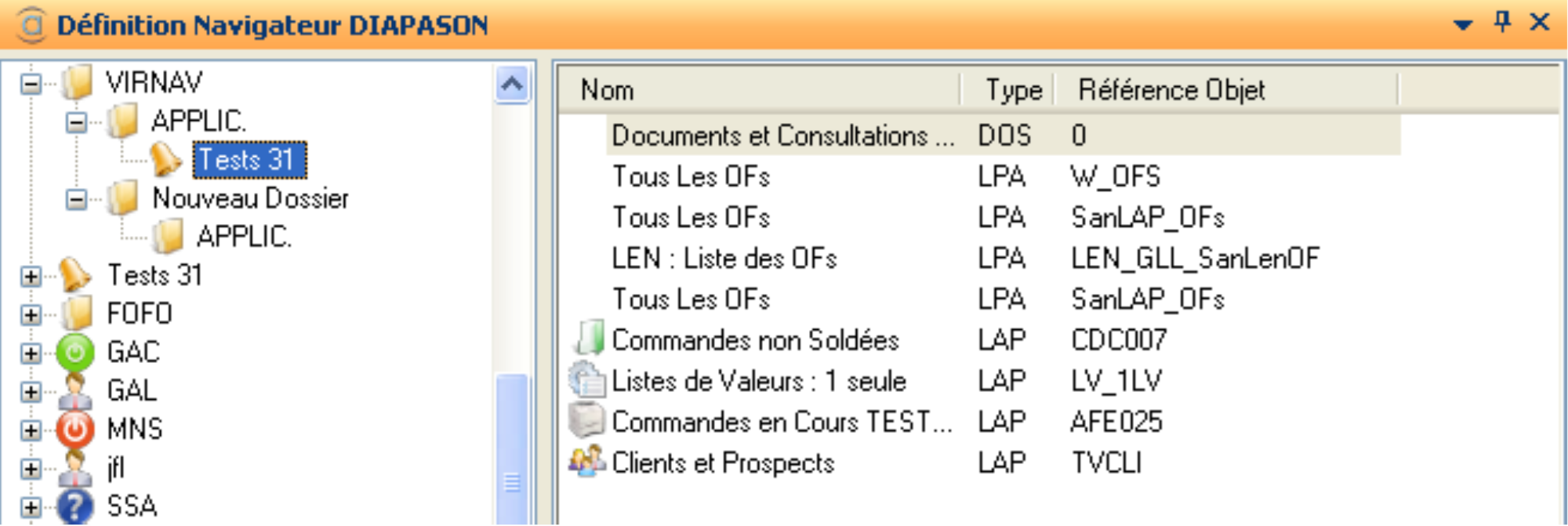

• Navigateur en « gestion »

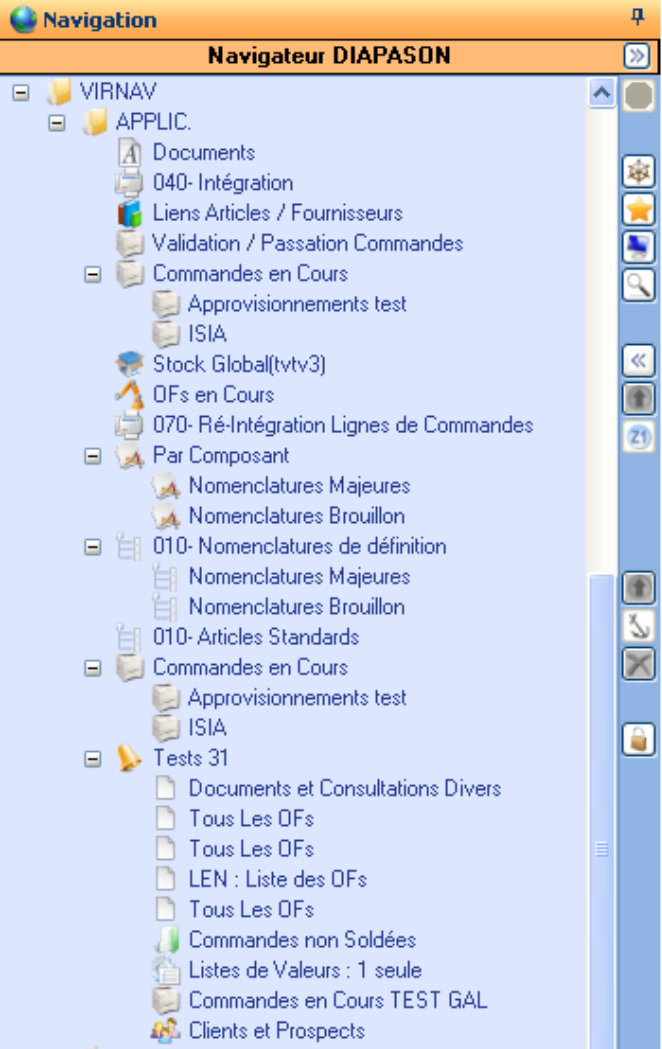

• Navigateur en « consultation »

Gestion de la structure du Navigateur

Sur la structure de l’arbre

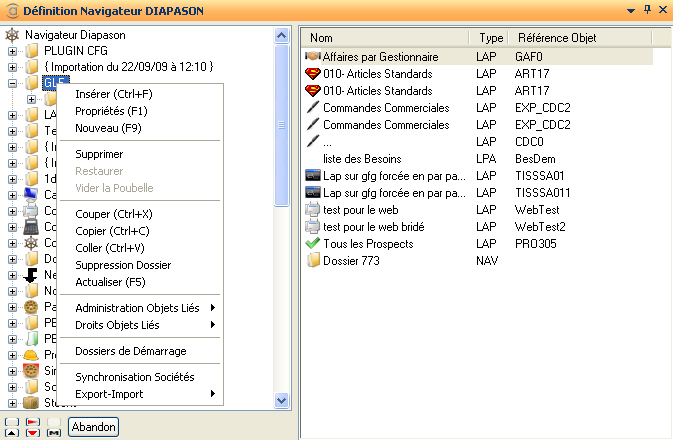

Dans l’arborescence de l’application de définition du navigateur, les actions suivantes permettent de maintenir la structure des dossiers du navigateur ainsi que les objets :

• Insérer

Cette action permet d’insérer les extrémités de branches de l ‘explorateur applicatif. La liste des types d’objets à insérer dans les dossiers est décrite ci-dessus.

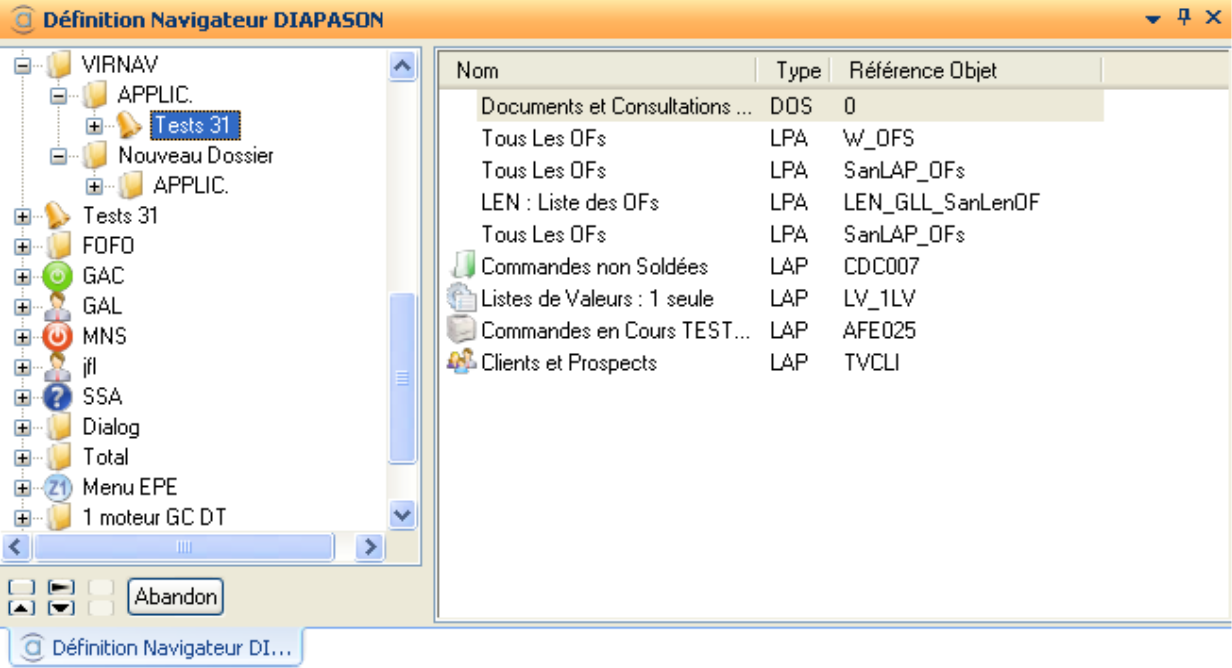

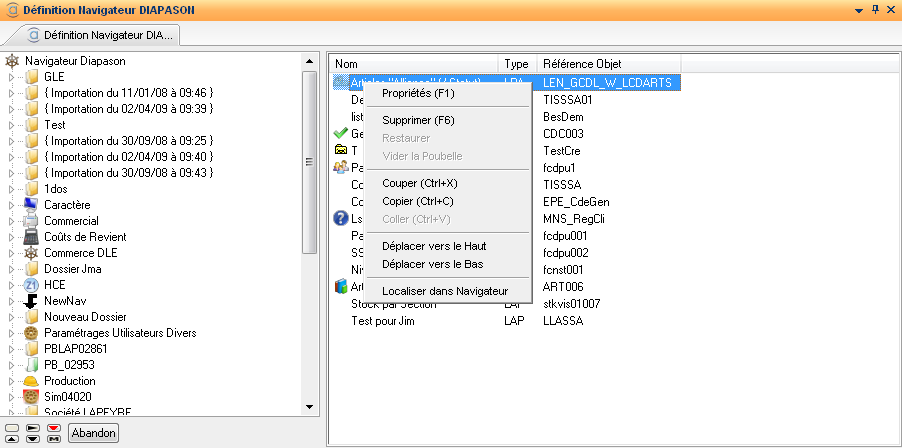

Une fois qu’un objet est ajouté sur une branche de l’arbre, il apparaît dans la partie de droite. Les informations que l’on voit dans la liste sont celles de l’objet inséré. Le nom et l’icône sont les informations qui seront visibles dans la branche du navigateur. Une liste applicative qui se trouve dans plusieurs branches différentes aura obligatoirement la même représentation dans le Navigateur

• Propriétés

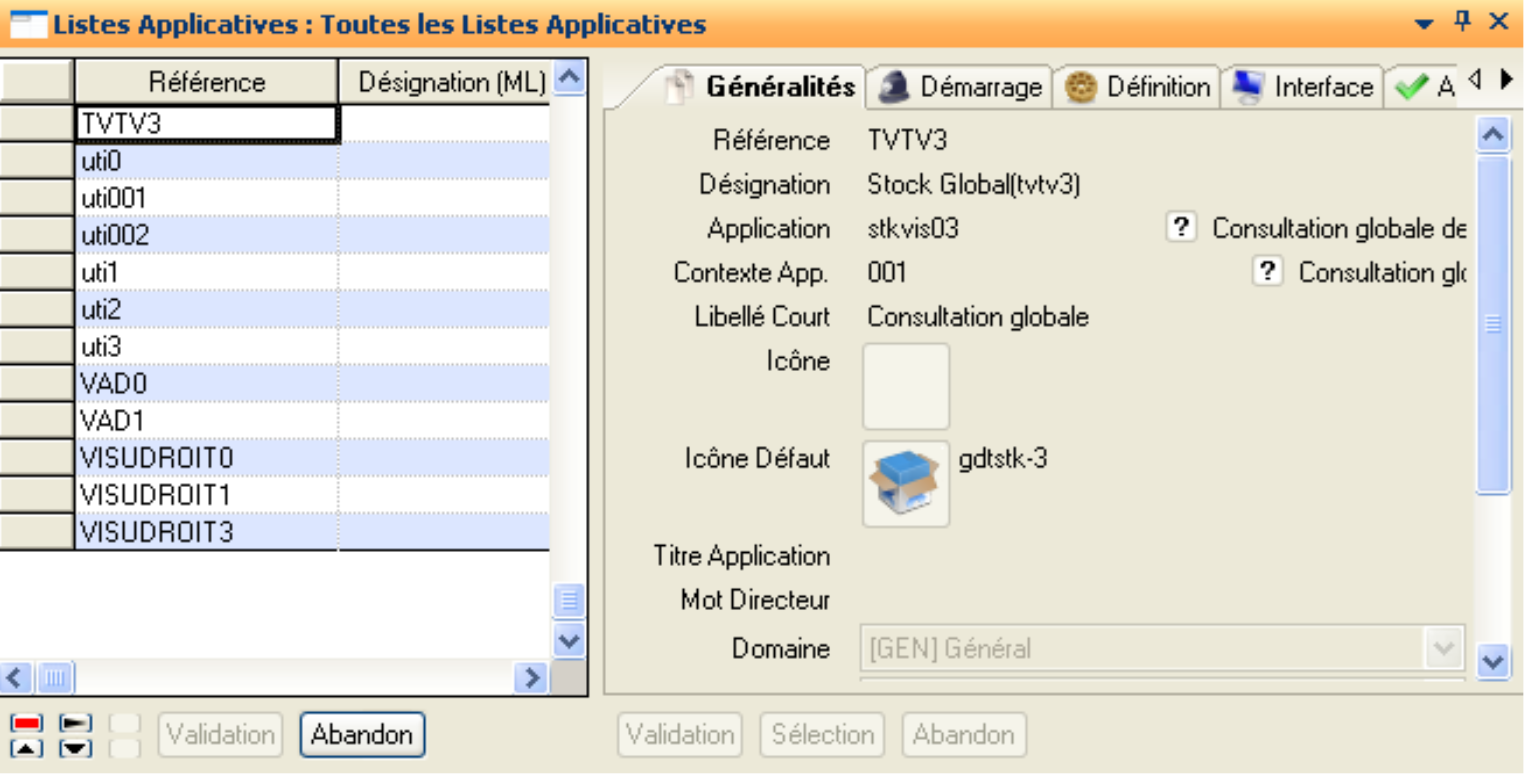

L’action « Propriétés » du menu contextuel de la liste (clic droit) permet d’accéder à la définition de l’objet sélectionné. Par exemple, « Propriétés » sur une liste applicative ouvrira l’application de gestion des listes applicatives et se positionnera sur la liste souhaitée.

• Nouveau

Cette action permet de créer un nouveau dossier dans l’arborescence du navigateur.

Le dossier créé a pour libellé « Nouveau Dossier ». L’action Modification permet de modifier son libellé et son icône.

• Supprimer

Permet de supprimer un dossier ou un objet.

• Couper

Les actions « Couper », « Copier », « Coller » permettent de déplacer/dupliquer des dossiers et des objets.

• Copier

Les actions « Couper », « Copier », « Coller » permettent de déplacer/dupliquer des dossiers et des objets.

• Coller

Les actions « Couper », « Copier », « Coller » permettent de déplacer/dupliquer des dossiers et des objets.

• Suppression Dossier

Supprime le dossier courant en rattachant toute son arborescence à son dossier père.

• Actualiser

Cette action permet d’actualiser la définition du navigateur.

• Administration Objets Liés

Cette action permet d’accéder en gestion aux dossiers, listes applicatives, listes paramétrées et couplages du niveau courant.

• Droits Objets Liés

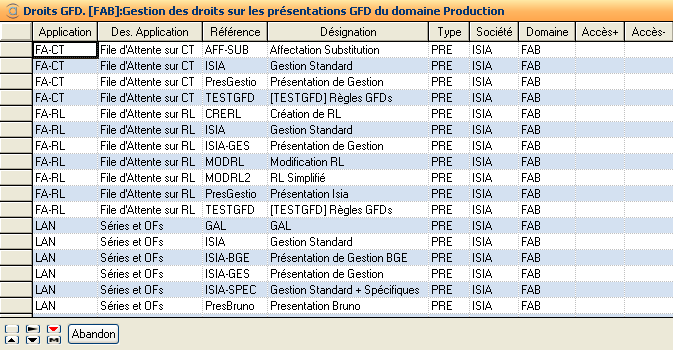

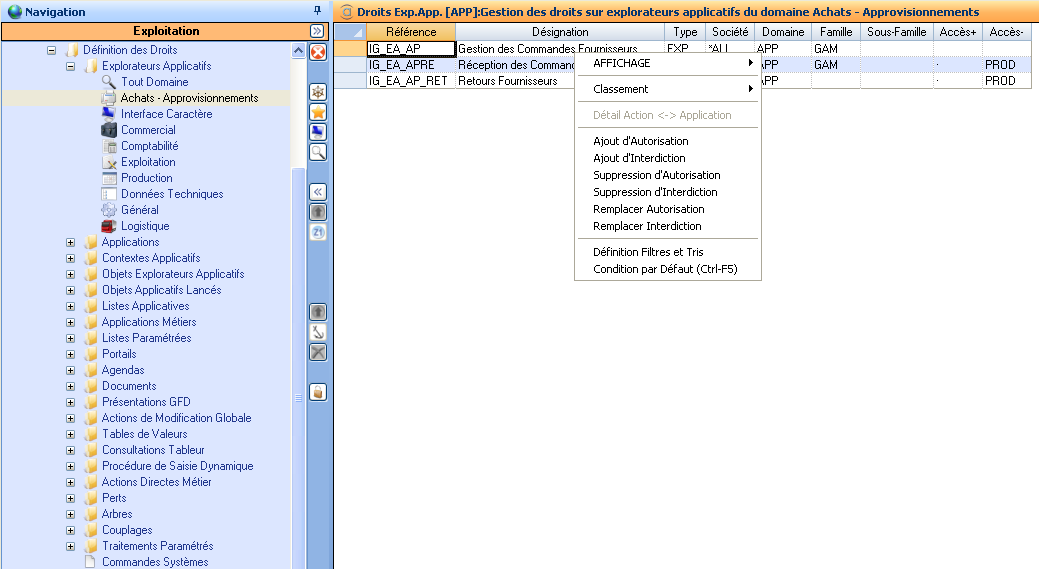

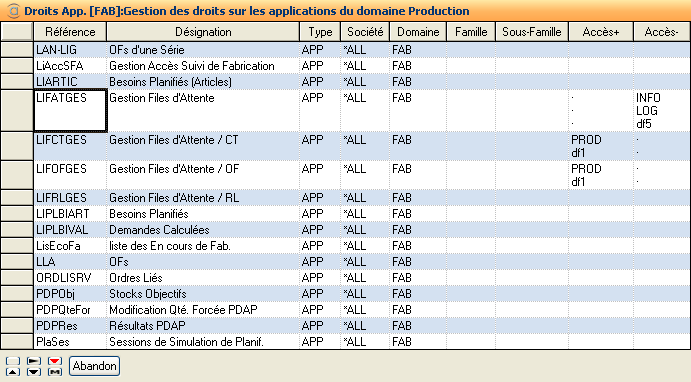

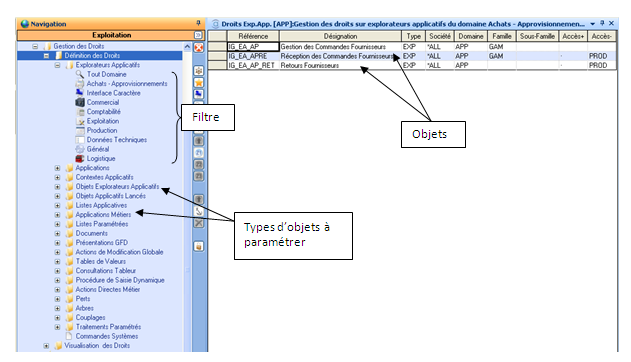

Cette action permet d’accéder à la gestion des droits des listes applicatives, listes paramétrées et couplages du niveau courant.

• Dossier de démarrage

Cette action permet de limiter la visibilité d’un utilisateur en déterminant les points d’entrée de chaque utilisateur/Sociétés. Voir chapitre ci-dessous.

• Synchronisation Navigateur

Il est possible d’administrer les éléments contenus dans l’arborescence du navigateur pour une société principale et de « recopier » ce paramétrage dans d’autres sociétés. Après avoir finalisé le paramétrage dans la société principale, l’action de synchronisation se déroule en deux étapes :

- Etape 1 : Importation des éléments dans les sociétés cibles.

En effet, l’utilisation de l’action de synchronisation des éléments du navigateur ne fonctionne que si les différents objets gérés dans la société principale sont aussi présents dans les autres sociétés avec la même référence. Il convient donc de les importer dans toutes les sociétés.

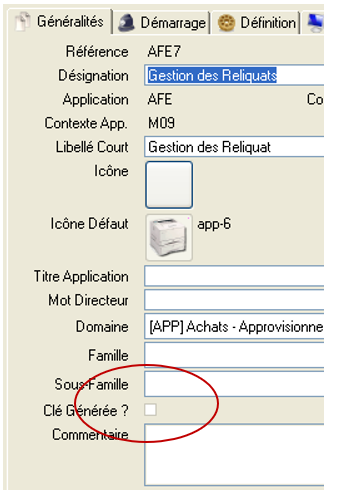

ATTENTION : Avant d’utiliser l’action d’exportation sur la société principale, pensez à vérifier que les listes applicatives sont bien paramétrées  avec l’option « Clé Générée » = NON. Cela permet d’avoir la même référence LAP dans toutes les sociétés.

-Etape 2 : Synchronisation du contenu du Navigateur.

L’action de synchronisation se lance depuis la société principale.

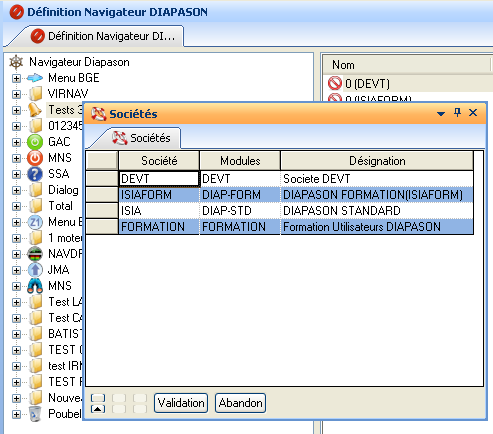

Il faut enfin  choisir la ou les sociétés cibles et valider.

• Export-Import.

Action Importation et exportation dans le Navigateur. Elle permet d’importer dans DIAPASON :

L’importation de branche du Navigateur DIAPASON ajoute un dossier à la racine du navigateur en gestion. Ce dossier contient toute l’arborescence de la branche exportée.

Sur la liste des éléments rattachés

• Insérer Dessus

Permet d’insérer un élément directement au milieu des autres, contrairement à l’action « Insérer » qui ajoute à la fin.

• Suppression en Masse

Affiche une liste de tous les éléments et supprime ceux qui ont été sélectionnés dans cette liste lors de l’action « Validation ».

• Déplacer vers le Haut

Déplace l’élément courant au-dessus de son élément précédent.

• Déplacer vers le Bas

Déplace l’élément courant en dessous de son élément suivant.

Les Objets du navigateur DIAPASON

Les objets pouvant être insérés dans le navigateur sont :

• Les Listes Applicatives (LAP)

• Les Listes Paramétrées (LPA)

• Les Agendas (AGE)

• Les Couplages (COU)

• Les Dossiers (DOS)

• Tous les objets sont multi-société mais la structure est la même pour toutes les sociétés. C'est-à-dire que quelle que soit la société les branches du navigateur seront les mêmes, seul le contenu pourra varier.

Dossiers de démarrage

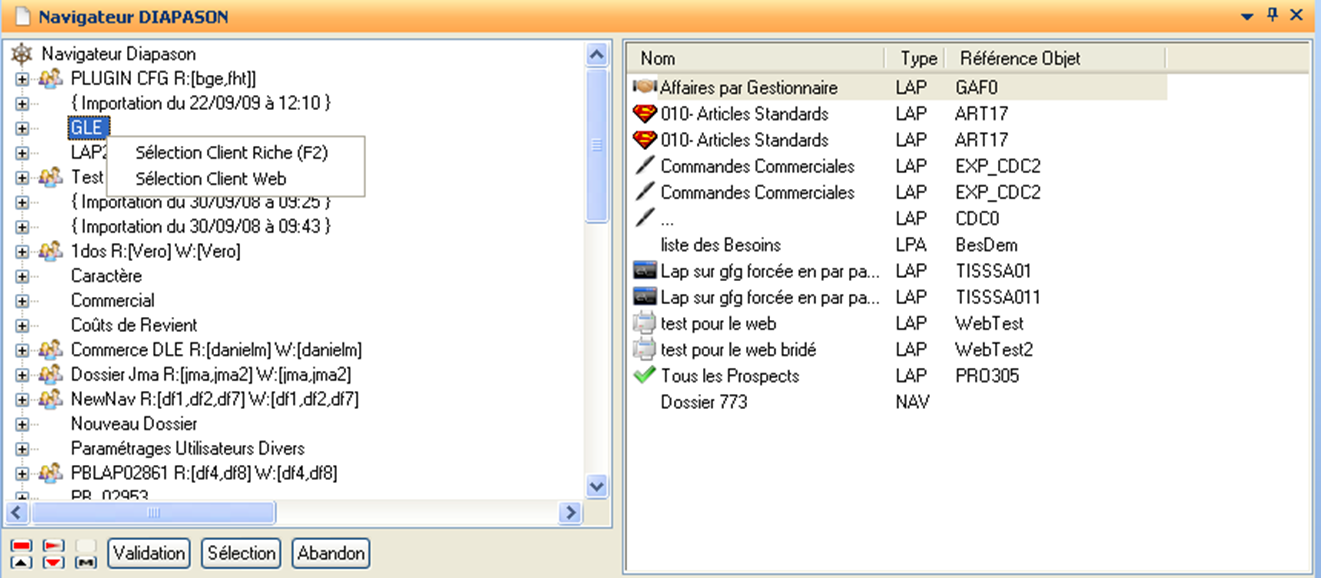

Il est possible de définir plusieurs dossiers de démarrage pour un utilisateur en interface client riche et/ou en interface client WEB. L’action dossier de démarrage accessible sur toutes les branches de l’arbre de définition permet d’accéder à l’outil de sélection des dossiers de démarrage.

La structure de cette application est proche de celle de définition des objets à l’exception des icônes de l’arbre et des actions disponibles. Les icônes sur la partie arbre permettent de savoir si un utilisateur utilise la branche comme dossier de démarrage. A la fin de chaque libellé on peut aussi voir la liste des utilisateurs dont la branche est un dossier de démarrage en client riche « R :[liste des utilisateurs] » et en client Web « W :[liste des utilisateurs] ». Pour pouvoir définir de nouveaux utilisateurs pour une branche en client riche ou client Web, deux actions sont disponibles :

• Sélection Client Riche

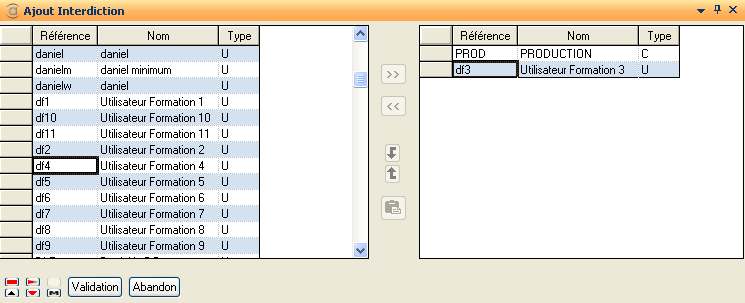

Permet de sélectionner les utilisateurs et les classes d’utilisateurs pour lesquels la branche courante est branche de démarrage du navigateur dans l’interface Client Riche. Une liste à sélection multiple s’ouvre et permet d’associer un ou plusieurs utilisateurs et/ou classes à la branche courante.

• Sélection Client Web

Action identique à la précédente, mais permet de définir les dossiers de démarrage pour l’interface Client Web.

Paramétrage complémentaire

Sur le navigateur, le cumul des branches de démarrage de l'utilisateur et de ses classes liées n'est pas systématique. Le paramètre général « NAV-MOD-DEM » raisonne comme suit :

- Valeur logique non cochée : Pas de cumul de branches, seules les branches de l’utilisateur seront présentées.

- Valeur logique cochée et valeur numérique nulle : Les branches de l'utilisateur et de sa classe principale seront présentées.

- Valeur logique cochée et valeur numérique égale à 2 : Les branches de l'utilisateur, de sa classe principale et de ses classes secondaires seront présentées.
