Définition des documents ( champs des documents )

L’application de définition des documents est une application de type GFG qui peut être lancée depuis l’explorateur applicatif des Documents :

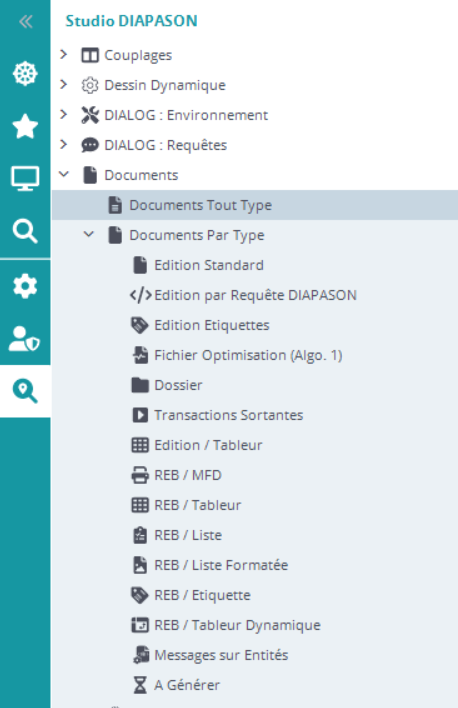

L’accès à cette application peut être fait en fonction du type de document ou tous types confondus. La branche « A Générer » permet de visualiser la liste pour lesquels le programme permettant la sortie d’un message au format XML doit être généré.

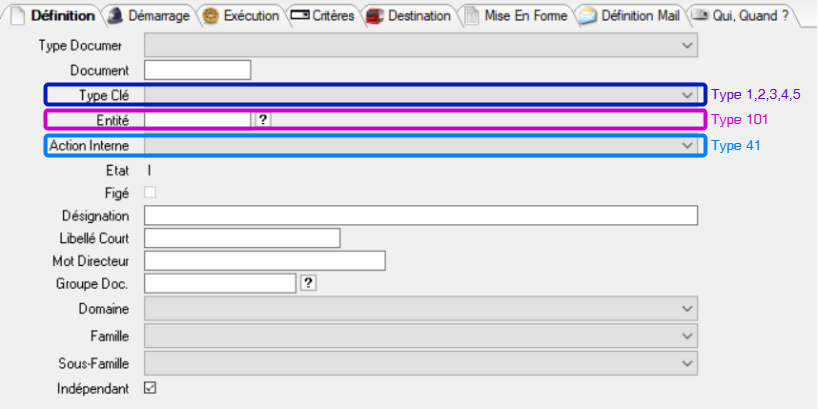

Onglet Définition

Document. : Référence du document. Cette zone est obligatoire et saisie uniquement en création.
Champs selon le type de document:

Champs Documents Type 1 (Edition par Requête DIAPASON)-Type 2 (Edition Etiquettes)-Type 3 (Fichier Optimisation Algo. 1)-Type 4 (Dossier)

Type Clé : La liste déroulante permet de sélectionner le type d’entité gérée dans la requête associée au document. Cette zone est obligatoire. Les types d’entités possibles sont :

Référence	Description
00	Pas de Gestion de Clé
10	Article
11	Liste d’Articles
15	Commande Commerciale
16	Ligne de Commande Commerciale
17	Liste de Lignes de Commandes Commerciales
18	Liste de Commandes Commerciales
20	Commande (Besoin de Gestion)
21	Ligne de Commande (Ligne de Besoin de Gestion)
22	Liste de Lignes de Commandes (Liste de Lignes de Besoin de Gestion)
23	Liste de Commandes (Liste de Besoins de Gestion)
30	Série
31	OF
32	Liste d’OFs
33	Liste de Séries
40	Commande Fournisseur
41	Ligne de Commande Fournisseur
42	Liste de Lignes de Commande Fournisseur
43	Liste de Commandes Fournisseurs
50	BL Client
51	Expédition Client
52	Bon de Préparation
53	Bon de Conditionnement
60	Facture Client

Pour les types de clés 11, 17, 18, 22, 23, 33, 42, 43 un seul document contient le résultat de l’exécution de la requête, pour les autres types de clé, il y a autant de documents que de sélections effectuées.

Les variables visibles sont :

Type Clé	Description	Variables Visibles
10	Article	SAS VAR VAS
11	Liste d’Articles	SAS VAR VAS
15	Commande Commerciale	SCL SDE SDL SEC SLC SCL SDE SDL SEC SLC
16	Ligne de Commande Commerciale	SDE SDL SEC SLC VDE VDL VEC VLC
17	Liste de Lignes de Commandes Commerciales	SDE SDL SEC SLC VDE VDL VEC VLC
18	Liste de Commandes Commerciales	SCL SDE SDL SEC SLC SCL SDE SDL SEC SLC
20	Commande (Besoin de Gestion)	SAS SCL SDE SDL SEC SLC VAR VAS VCL VDE VDL VEC VLC
21	Ligne de Commande (Ligne de Besoin de Gestion)	SAS SCL SDE SDL SEC SLC VAR VAS VCL VDE VDL VEC VLC
22	Liste de Lignes de Commandes (Liste de Lignes de Besoin de Gestion)	SAS SCL SDE SDL SEC SLC VAR VAS VCL VDE VDL VEC VLC
23	Liste de Commandes (Liste de Besoins de Gestion)	SAS SCL SDE SDL SEC SLC VAR VAS VCL VDE VDL VEC VLC
30	Série	SAS SCL SDE SDL SEC SLC SLA SLL VAR VAS VCL VDE VDL VEC VLC VLA VLL
31	OF	VAR VAS VCL VDE VDL VEC VLC VLA VLL VAR VAS VCL VDE VDL VEC VLC VLA VLL
32	Liste d’OFs	VAR VAS VCL VDE VDL VEC VLC VLA VLL VAR VAS VCL VDE VDL VEC VLC VLA VLL
33	Liste de Séries	SAS SCL SDE SDL SEC SLC SLA SLL VAR VAS VCL VDE VDL VEC VLC VLA VLL
40	Commande Fournisseur	SAS SFF SFE SFL VAR VAS VFF VFE VFL
41	Ligne de Commande Fournisseur	SAS SFF SFE SFL VAR VAS VFF VFE VFL
42	Liste de Lignes de Commande Fournisseur	SAS SFF SFE SFL VAR VAS VFF VFE VFL
43	Liste de Commandes Fournisseurs	SAS SFF SFE SFL VAR VAS VFF VFE VFL
50	BL Client	SAS SCL SDE SDL SEC SLC SFF SXX SXE SXL VAR VAS VCL VDE VDL VEC VLC VFF
51	Expédition Client	SAS SCL SDE SDL SEC SLC SFF SXX SXE SXL VAR VAS VCL VDE VDL VEC VLC VFF
52	Bon de Préparation	SAS SCL SDE SDL SEC SLC SFF SXX SXE SXL SXP VAR VAS VCL VDE VDL VEC VLC VFF
53	Bon de Conditionnement	SAS SCL SDE SDL SEC SLC SFF SXX SXE SXL SXC VAR VAS VCL VDE VDL VEC VLC VFF
60	Facture Client	SCL SPE SPL VCL

A noter que les variables SNO ou VBA ne sont initialisées que si les mots clés concernant les pointeurs sont utilisés.

Champs Document de Type 5 (Edition / Tableur)

Type Clé : La liste déroulante permet de sélectionner le type d’entité gérée dans la requête associée au document. Cette zone est obligatoire.

Les types d’entités possibles sont :

Référence	Description
00	Pas de Gestion de Clé
10	Article
11	Liste d’Articles
15	Commande Commerciale
16	Ligne de Commande Commerciale
17	Liste de Lignes de Commandes Commerciales
18	Liste de Commandes Commerciales
20	Commande (Besoin de Gestion)
21	Ligne de Commande (Ligne de Besoin de Gestion)
22	Liste de Lignes de Commandes (Liste de Lignes de Besoin de Gestion)
23	Liste de Commandes (Liste de Besoins de Gestion)
30	Série
31	OF
32	Liste d’OFs
33	Liste de Séries
40	Commande Fournisseur
41	Ligne de Commande Fournisseur
42	Liste de Lignes de Commande Fournisseur
43	Liste de Commandes Fournisseurs
50	BL Client
51	Expédition Client
52	Bon de Préparation
53	Bon de Conditionnement
60	Facture Client

Champs Document de Type 41 (Transactions Sortantes)

Action Interne : La liste déroulante permet de sélectionner une action interne rattachée au document. Cette zone est obligatoire. Elle permet de faire le lien avec les transactions sortantes.

Les actions internes possibles sont :

Référence	Description
ACT-APP	Evt Interne Appro. sur Cde Fournis. Cette action interne est liée à l’entité «APL» (Ligne de Commande Fournisseur).
ACT-ECPRO	Ecarts sur Provisions Externes. Cette action interne n’est liée à aucune entité.
ACT-FAB	Déclaration Fabrication (Evt / OF). Cette action interne est liée à l’entité «GLL» (OFs).
ACT-INT	Intégration Lig.Cde en Production. Cette action interne est liée à l’entité «GCPL» (Ligne de Besoin de Gestion).
ACT-LCT	Lancement Fabrication (Evt /OF). Cette action interne est liée à l’entité «GLL» (OFs).
ACT-PLA	Planification Lig. Cde. en Production. Cette action interne est liée à l’entité «GCPL» (Ligne de Besoin de Gestion).
ACT-REC	Evt Interne Recept. sur Cde Four. Cette action interne est liée à l’entité «APL» (Ligne de Commande Fournisseur).
DT-EXT	Génération DTs vers Configurateur Externe. Cette action interne est liée à l’entité «GCDL» (Ligne de Commande Commerciale).

Etat : Validité du document. Cette zone n’est pas saisie et peut contenir les valeurs :

Champs Document de Type 101 (Messages sur Entités)

Entité: Entité sur laquelle porte le document. Cette zone est obligatoire. Sur cette zone une sélection est proposée. Les entités possibles sont toutes les entités GFD de DIAPASON :

Référence	Description
AFO	Fournisseurs
AL-ART-FOU	Liens Articles -> Fournisseurs
APE	Commandes Fournisseurs
APL	Lignes de Commandes Fournisseurs
ARE	Retours Fournisseurs
ARL	Lignes de Retours Fournisseurs
FACE	Factures Clients
FACL	Lignes de Factures Clients
GAD	Articles Standards
GANOD	Nomenclatures de Définition
GCAF	Affaires
GCDE	Commandes Commerciales
GCDL	Lignes de Commandes Commerciales
GCEX	Evènements d'Expéditions
GCLIENT	Clients
GCO	Commerciaux
GCPE	Besoins de Gestion
GCPL	Lignes de Besoins de Gestion
GCRE	Retours Clients
GCRL	Lignes de Retours Clients²
GLA	Séries
GLL	OFs

Etat: Validité du document. Cette zone n’est pas saisie et peut contenir les valeurs :

Référence	Description
I	Inconnu. Ce statut indique que le document est en cours de création.
S	Supprimé.
V	Valide.

Figé : Indique si le document peut ou non être modifié. Cette zone n’est pas saisie. Les éditions livrées en standard sur DIAPASON sont figées.
Désignation : Désignation du document.
Mot Directeur Mot directeur du document permettant de réaliser des tris et des recherches par un moyen autre que la référence du document.
Groupe Doc. :La liste déroulante permet de sélectionner le groupe de menus dans lequel va être classé le document. Les groupes de menus sont des paramètres utilisateur d’entité DOCUMENT (Documents) et de groupe GRP-DOC (Groupes de Documents). Cette information permet, en caractère, de classer les éditions au sein des menus. Elle est également utilisée dans le paramétrage des destinations des documents(cf. Définition Paramétrage des Documents).
Domaine: La liste déroulante permet de sélectionner le domaine dans lequel est utilisé le document. Les domaines possibles sont :

Référence	Description
*	Tout Domaine
APP	Approvisionnements
CDE	Commercial
CPT	Comptabilité
EXP	Exploitation
FAB	Fabrication
GDT	Données Techniques
GEN	Général
LOG	Logistique

Cette information est utilisée dans la gestion des droits de DIAPASON.

Famille : La liste déroulante permet de sélectionner une famille de documents. Les familles sont les paramètres toutes sociétés «Famille Domaine». Cette information est utilisée dans la gestion des droits de DIAPASON.
Sous-Famille : La liste déroulante permet de sélectionner une sous-famille de documents. Les sous-familles sont les paramètres toutes sociétés «Sous-Famille Domaine». Cette information est utilisée dans la gestion des droits de DIAPASON.
Indépendant : Indique si ce document peut ou non être exécuté directement en utilisant l’action « Test Edition » ou s’il est toujours lancé par une autre application (par exemple le document ISFicEcran ne peut être lancé que depuis un éditeur présentant une trace …).

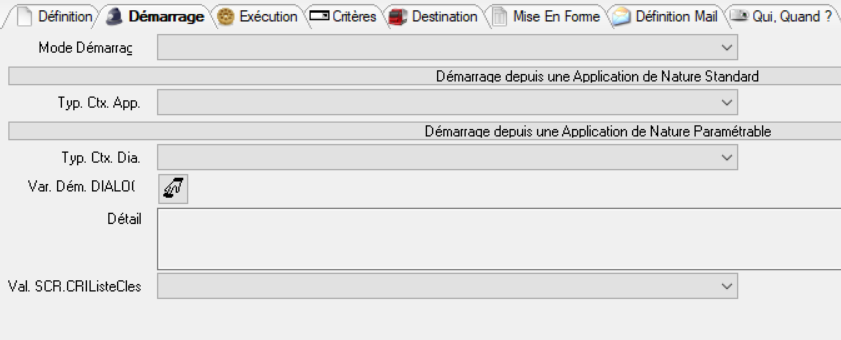

Onglet Démarrage

Contient le paramétrage du document quand il est appelé par une application de nature standard ou paramétrable.

Mode Démarrage: Le mode de démarrage va permettre de déterminer le comportement vis-à-vis des applications père
- 1: Mode Gestion Libre : le père n’est pas bloqué
- 2 : Mode Gestion avec blocage applications père : le père est bloqué jusqu’à la fermeture du document
Typ. Ctx. App: Type de récupération de critères lors d’un démarrage depuis une application de nature standard :
- 1 : Pas de relation : aucun critère n’est récupéré.
- 2 : Identifiant : l’identifiant et le critère clé de l’application père sont récupérés.
- 3 : Identifiant et Variables contextuelles : en plus de l’identifiant et du critère clé, les critères du contexte courant de l’application père sont récupérés
- 4 : Identifiant et Liste de sélection : la liste des identifiants sélectionnés sur le père est récupérée
- 5 : Identifiant, liste de sélection et variables contextuelles : tous les critères cités dans ce tableau sont récupérés
Typ. Ctx. Dia.: Type de récupération de critères lors d’un démarrage depuis une application de nature paramétrable :
- 1 : Pas de relation : aucun critère n’est récupéré.
- 2 : Variables utiles : récupération sur le père des variables de type VCR déterminées dans la zone « Var Dem. DIALOG »
- 3 : Toutes les variables : récupération de toutes les variables SCR, VCR, VBP de l’application père.
- 4 : Toutes les variables et tableur père éventuel : récupération de toutes les variables précédemment citées et si le père est un tableur dynamique, le contenu de celui-ci dans WfTabValPere.
Var. Dem. DIALOG : Variables utiles au démarrage depuis une application de nature paramétrable. Accès au choix des variables VCR.
Détail : Affichage des références et libellés de toutes les variables sélectionnées.
Val. SCR.CRIListeCles : Détermine la forme de la variable SCR.CRIListeCles contenant la liste des sélections effectuées sur l’application père.
- 1 : Standard (optimisé) : SCR.CRIListeCles contient les identifiants (voir la fonction DIALOG : IDENTIFIANT) des éléments sélectionnés
- 2: Spécifique (compatibilité version 4.30) : SCR.CRIListeCles contient les références des éléments sélectionnés. Voir tableau ci-dessous

Contenu de la variable sur l’entité « entête » et sur l’entité « ligne » dans le cadre de la méthode « 2, Spécifique (compatibilité version 4.30 » :

Entité	Désignation	SCR.CriListeCles
APE	Entêtes de commandes d’approvisionnement	AppNumCom, ...
APL	Lignes de commandes d’approvisionnement	AppNumCom + AppNumLig, ...
ARE	Entête de retours fournisseur	AppRetNum, …
ARL	Lignes de retours fournisseur	AppRetNum + AppRetLig,…
FACE	Entêtes de factures client	CdeFacRef, ...
FACL	Lignes de factures client	CdeFacRef + CdeFacLig, …
GCDE	Entêtes de commandes commerciales	CdeNumCom, …
GCDL	Lignes de commandes commerciales	CdenumCom + CdeNumLig, …
GCPE	Entêtes de besoins de gestion	CdeNumCom, …
GCPL	Lignes de besoins de gestion	CdenumCom + CdeNumLig, …
GCRE	Entêtes de retours client	CdeRetNum
GCRL	Lignes de retours client	CdeRetNum + CdeRetLig, …
GLA	Séries	LanModTyp + LanSerRef, …
GLL	OFs	LanSerRef + LanModtyp + LanSerFabOF, …

Onglet Exécution

Mode Exécution : La liste déroulante permet de sélectionner le mode de lancement du document par défaut. Cette zone est obligatoire. Les modes de lancement possibles sont :
- A: Attente. Le document est posté dans la file d’attente des éditions avec le statut ‘En attente’. Il devra être lancé par le traitement EDA (Lancement des Editions en Attente)
- B: Batch. Le document est posté dans le gestionnaire des tâches et sera lancé à la date et heure données.
- I: Interactif. Le document est lancé immédiatement.
File Att. AdB: La liste déroulante permet de sélectionner la file d’attente du gestionnaire de tâches utilisées si le document est lancé batch.
Champs selon le type de document:

Pour un document Type 1 (Edition par Requête DIAPASON)

Type Requête: La liste déroulante permet de sélectionner le type de la requête rattachée au document. Cette zone est obligatoire. Les types de requêtes possibles sont :
- RED: Document
- REN: Extraction Liste Informations
Requête: Requête associée au document. Cette zone est obligatoire. Cette requête doit être du type de requête saisi précédemment. Sur cette zone une sélection est possible.

Pour un document de Type 2 (Edition Etiquettes)

Requête: Requête associée au document. Cette zone est obligatoire. Cette requête doit être de type REN. Sur cette zone une sélection est possible.
Etiquette : La liste déroulante permet de sélectionner l’étiquette à éditer en résultat de ce document. Cette zone est obligatoire.

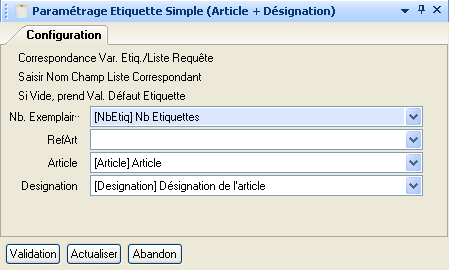

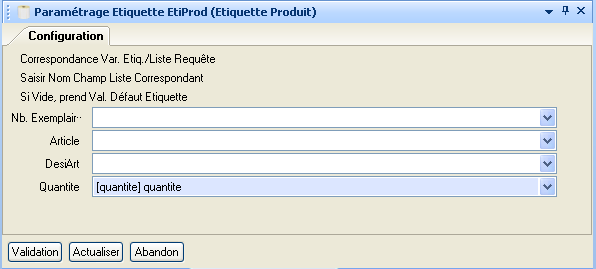

Détail Config.: Ce bouton permet de lancer une fiche sur laquelle doit être renseigner le paramétrage de l’étiquette :
- Le nombre d’exemplaires est initialisé avec le nombre d’exemplaire donné sur le document mais peut également être associé à l’une des infos de type numérique de la liste de sortie de la requête.
- Les autres zones proposées correspondent au détail défini sur l’étiquette. Elles doivent être associées aux infos de la liste de sortie de la requête (en fonction du type de chaque information). (Cf. Définition des étiquettes).

Pour un document de Type 3 (Fichier Optimisation (Algo. 1))

Requête : Requête associée au document. Cette zone est obligatoire. Cette requête doit être de type REN. Sur cette zone une sélection est possible.

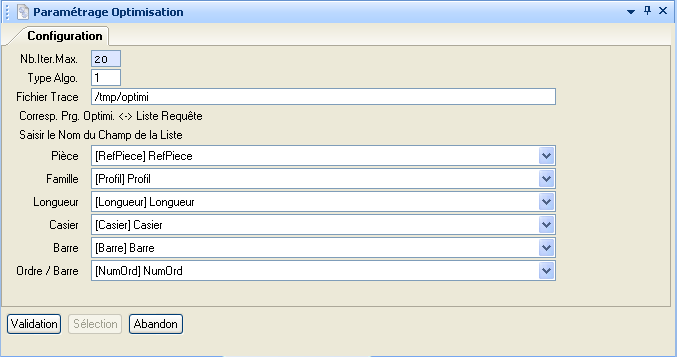

Détail Config. : Ce bouton permet de lancer une fiche sur laquelle doit être renseigné le paramétrage propre au programme d’optimisation :
- le nombre maximum d'itérations dans la fonction d'optimisation
- le type d’algorithme relatif au document d'optimisation
- le nom du fichier trace pour l'optimisation.
- Les autres zones correspondent aux informations connues dans la définition du programme d'optimisation et doivent être associées aux infos de la liste de sortie de la requête du document.

Pour un document de Type 4 (Dossier)

Requête: Requête associée au document. Cette zone est obligatoire. Cette requête doit être de type REG. Sur cette zone une sélection est possible.

les requêtes de type REG permettent de lancer, par DIALOG, des documents exécutant des requêtes de type REN ou RED.

Les types de clés utilisés doivent concernés la même entité ou une entité similaire afin d’obtenir un résultat :

Type Clé REG	Type Clé REN / RED
10,11	10,11
15,18	15, 16, 17, 18
16,17	16,17
20,23	20,21,22,23
21,22	21,22
30,33	30,31,32,33
31,32	31,32
40,43	40,41,42,43
41,42	41,42
50	50,20,51,15,16
51	50, 51, 20, 21, 15, 16
52	52
53	53
60	60

Pour un document de Type 6 (REB/MFD)

Requête : Requête associée au document. Cette zone est obligatoire. Cette requête doit être de type REB. Sur cette zone une sélection est possible.

Pour un document de Type 7 (REB / Tableur)

Requête Requête associée au document. Cette zone est obligatoire. Cette requête doit être de type REB. Sur cette zone une sélection est possible.
Liste : La liste déroulante permet de sélectionner, parmi les listes utilisées dans la requête saisie dans la zone précédente, la liste de sortie du document. Cette zone est obligatoire.

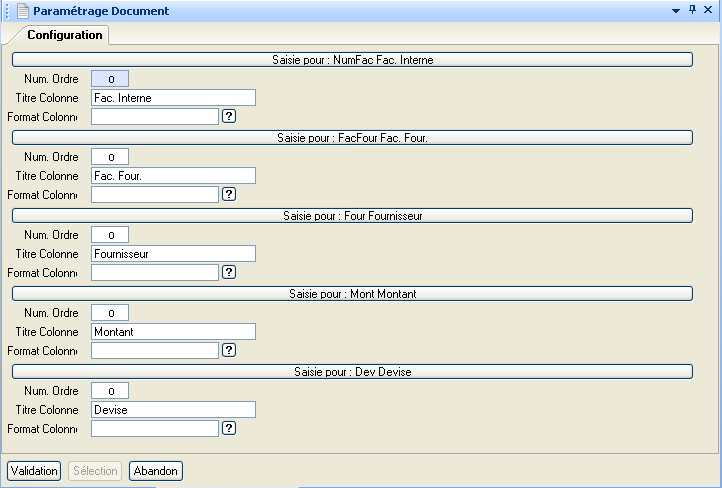

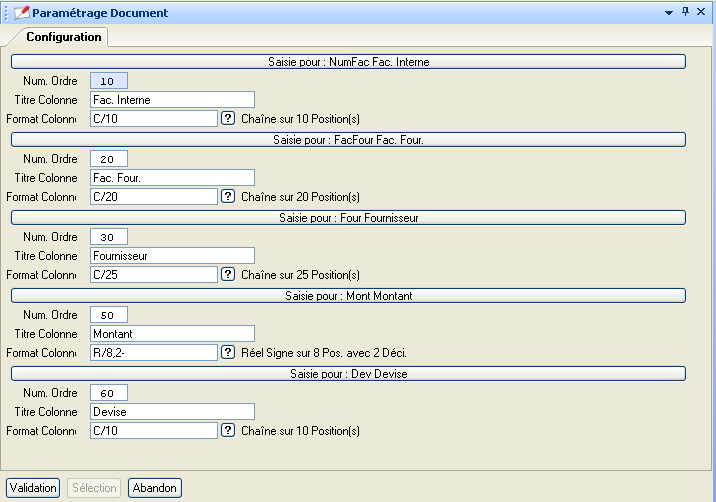

Détail Config.: Ce bouton permet de paramétrer les informations de la liste de sortie sélectionnée dans la zone précédente. Une fiche présente toutes les infos de la liste, sous la forme d’un volet par info avec, pour chaque volet la saisie :
- Le numéro d’ordre de zone lors de la sortie. Si le numéro d’ordre est 0, l’info ne sera pas éditée.
- Le titre de la colonne
- Le format de la colonne. Sur cette zone, une sélection est possible.

Cette fiche est initialisée par les informations renseignées lors de la saisie de la requête.

Il est possible de piloter le titre d'une colonne par DIALOG, il faut créer un élément dans la liste WfTabStr et renseigner WfTabStr.NomCol = référence de la colonne dans la liste de sortie, puis WfTabStr.LibCol (titre) et/ou WfTabStr.ForCol (format).

Pour un document de Type 8 (REB / Liste)

Requête : Requête associée au document. Cette zone est obligatoire. Cette requête doit être de type REB. Sur cette zone une sélection est possible.
Liste : La liste déroulante permet de sélectionner, parmi les listes utilisées dans la requête saisie dans la zone précédente, la liste de sortie du document. Cette zone est obligatoire.
Détail Config.: Ce bouton permet de paramétrer les informations de la liste de sortie sélectionnée dans la zone précédente. Une fiche présente toutes les infos de la liste, sous la forme d’un volet par info avec, pour chaque volet la saisie :
- Le numéro d’ordre de zone lors de la sortie. Si le numéro d’ordre est 0, l’info ne sera pas éditée.
- Le titre de la colonne
- Le format de la colonne. Sur cette zone, une sélection est possible.

Cette fiche est initialisée par les informations renseignées lors de la saisie de la requête.

Pour un document de Type 9 (REB / Liste Formatée)

Requête: Requête associée au document. Cette zone est obligatoire. Cette requête doit être de type REB. Sur cette zone une sélection est possible.
Liste La liste déroulante permet de sélectionner, parmi les listes utilisées dans la requête saisie dans la zone précédente, la liste de sortie du document. Cette zone est obligatoire.

Pour un document de Type 90 (REB / Etiquette)

Requête : Requête associée au document. Cette zone est obligatoire. Cette requête doit être de type REB. Sur cette zone une sélection est possible.
Liste : La liste déroulante permet de sélectionner, parmi les listes utilisées dans la requête saisie dans la zone précédente, la liste de sortie du document. Cette zone est obligatoire.
Etiquette : La liste déroulante permet de sélectionner l’étiquette à éditer en résultat de ce document. Cette zone est obligatoire.
Détail Config.: Ce bouton permet de lancer une fiche sur laquelle doit être renseigné le paramétrage de l’étiquette :
- Le nombre d’exemplaires est initialisé avec le nombre d’exemplaires donné sur le document mais peut également être associé à l’une des infos de type numérique de la liste de sortie de la requête.
- Les autres zones proposées correspondent au détail défini sur l’étiquette. Elles doivent être associées aux infos de la liste de sortie de la requête (en fonction du type de chaque information). (Cf. Définition des étiquettes).

Pour un document de Type 91 (REB / Tableur Dynamique)

Requête Requête associée au document. Cette zone est obligatoire. Cette requête doit être de type REB et sous-type RTD (requête tableur dynamique). Sur cette zone une sélection est possible.

Afficher Trace : Indique si la trace de l’édition doit ou non être affichée après exécution du document.
Lancement Aut.: Indique si le document est lancé automatiquement après, si nécessaire, la saisie des critères sans passer par la liste de présentation des documents à éditer.
Bases Ce bouton permet de sélectionner les bases de données à connecter lors de l’exécution du document.
Trait. Compl. La liste déroulante permet de sélectionner un traitement complémentaire à effectuer après exécution du document. Cette zone est obligatoire. Les traitements complémentaires possibles sont :
- 00 : Pas de Traitement Complémentaire
- 10 : Commande Système (&1 : Fichier). La commande système renseignée dans la zone suivante est alors exécutée.
Commande Système : Permet de renseigner la commande système à exécuter après édition dans le cas où le traitement complémentaire est 10. Cette commande correspond à ce qui serait saisie dans l’environnement UNIX ; il peut s’agir d’une commande UNIX directe ou d’une commande correspondant au lancement d’un programme de type « Shell ». Dans cette commande système, le mot clé &1 représente le nom du fichier généré par l’édition. (exemple de commande système : cp –p &1 /tmp/.)

Onglet Critères

L’onglet est différent en fonction du type de document :

Pour un document de Type 0 (Edition Standard)

Conf. Lct. Permet d’indiquer, si, à l'exécution du document, DIAPASON présente ou non un message de confirmation de son exécution.

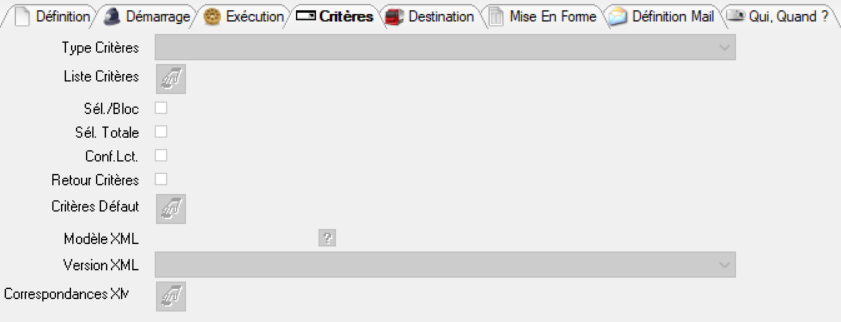

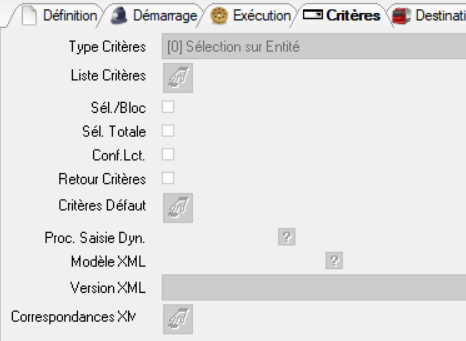

Pour un document de Type 1 (Edition par Requête DIAPASON)

Type Critères : La liste déroulante permet de sélectionner le type de critères utilisés pour le document. Cette zone est obligatoire. Les types de critères possibles sont :

Référence	Description
0	Sélection sur entité. La sélection des critères est faite par sur liste présentant les informations relatives à l’entité associée au document.
1	Utilisation de Critères Paramétrés sur l’Entité. La sélection des critères est faite en utilisant une (des) Condition(s) sur l’entité concernée, ces conditions étant définies pour les consultations tableurs (règles DIALOG de type RC-*).
2	Sélection par REB. Ce type de critères n’est proposé que si le type de requête utilisé pour le document est REN. La sélection des critères est faite par l’utilisation d’une requête de type REB.

Liste Critères: Le bouton permet de sélectionner, en fonction du type de critères donné dans la zone précédente :
- si le type de critères est 1 (Utilisation de Critères Paramétrés sur Entité), une ou plusieurs conditions sur entités qui seront exécutés lors de l’édition.
- si le type de critères est 2 (Sélection par REB), une requête de type REB dans laquelle les critères sélectionnés sont indiqués en utilisant la liste standard WfEntSel telle que :

Type Clé	WfEntSel.TEn	WfEntSel.Cl1	WfEntSel.Cl2	WfEntSel.Cl3
10/11	GAD	Type Article	Référence Article
15/18	GCDE	Numéro Cde Comm.
16/17	GCDL	Numéro Cde Comm.	Num. Lig. Cde Com.
20/23	GCPE	Numéro Bes. Gest.
21/22	GCPL	Numéro Bes. Gest.	Num. Lig. Bes. Gest.
30/33	GLA	Type Série	Numéro Série
31/32	GLL	Type OF	Numéro OF
40/43	APE	Numéro Cde Four.
41/42	APL	Numéro Cde Four.	Num. Lig. Cde. Four.
50	Non Géré
51	GCEX	Référence Evt. Exp.
52	Non Géré
53	Non Géré
60	FACE	Numéro Facture Cli.

Ce bouton n’est pas actif si le type de critères est 0 (Sélection sur Entité).

Sel. / Bloc. : Permet d’indiquer si on souhaite ou non sélectionner les informations sur entité (Liste Commandes, Liste OF ...) filtrées par les critères sélectionnés.
Sel. Totale : Permet d’indiquer si toutes les informations doivent être ou non sélectionnées automatiquement.
Conf. Lct. : Permet d’indiquer, si, à l'exécution du document, DIAPASON présente ou non un message de confirmation de son exécution.
Retour Critères : Permet d’indiquer si on souhaite ou non relancer la saisie des critères après l'exécution du document.

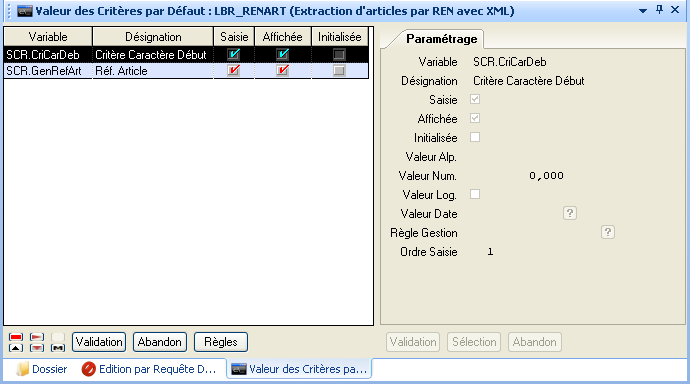

Critères Défaut : Ce bouton permet de paramétrer la saisie des variables de types SCR et VCR utilisées dans la requête REB de sélection des critères dans le cas où le type de critères est 2 (sélection par REB).

L’application lancée est une application de type GFG:

Pour chaque variable critère, il est possible :

d’indiquer si la variable est saisie ou non
d’indiquer si la variable est affichée ou non
d’indiquer si la variable est initialisée ou non
de donner une valeur par défaut à la variable, en fonction de son type (Alphanumérique, Numérique, Logique, Date)
de rattacher une règle de gestion (requête RCT) permettant de gérer les listes d’aides et les contrôles
de donner un ordre de saisie

Sur cette application, les actions possibles sont :

Modification : Saisie des informations de la fiche.

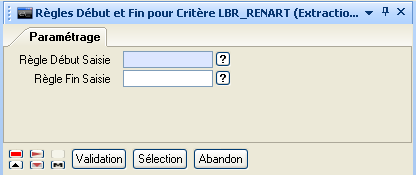

Règles début et Fin Saisie : Cette action permet de renseigner, dans la fiche ci-dessous, des requêtes de type RCT à exécuter avant et après la saisie des critères.

Proc. Saisie Dyn. : Procédure de saisie dynamique permettant de saisir les critères de lancement du document. Si une PSD est renseignée, lors du lancement du document, elle est exécutée à la place de la saisie standard des critères. Cette PSD doit être de catégorie CRI (Critères). Sur cette zone une sélection est proposée.
Modèle XML : Modèle XML utilisé pour paramétrer le type de message entrant dans le cas où le document est utilisé pour générer un message sortant lors de l’enchaînement de messages entrants/sortants (cf. Documentation Echanges Inter-Applicatifs). Ce modèle est utilisé lors de la lecture du message entrant. Sur cette zone, une sélection est possible.
Version XML : La liste déroulante permet de sélectionner la version du modèle XML saisi sur la zone précédente dans le cas où le document est utilisé pour générer un message sortant lors de l’enchaînement de messages entrants/sortants (cf. Documentation Echanges Inter-Applicatifs).

Cette zone est obligatoire si un modèle XML a été renseigné dans la zone précédente.

Correspondances : Ce bouton permet de sélectionner les correspondances utilisées pour décrypter le message entrant dans le cas où le document est utilisé pour générer un message sortant lors de l’enchaînement de messages entrants/sortants (cf. Documentation Echanges Inter-Applicatifs). Cette zone est obligatoire si un modèle XML et une version ont été renseignés dans les zones précédentes. Les correspondances proposées sont des correspondances entrantes portant sur les actions internes :

Référence	Description
INI-CTX	Initialisation de variables de types SCR, VCR et XML
INI-REN	Initialisation de variables de types SCR, VCR et XML mais la correspondance doit avoir, comme requête rattachée, la requête définie sur le document. Les correspondances de ce type ne sont visibles que si le type de requête du document est REN.

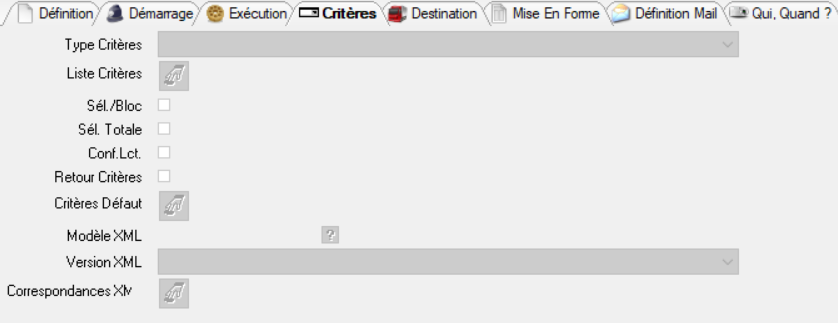

Pour un document de Type 2 (Edition Etiquettes) - Type 3 (Fichier Optimisation (Algo. 1))

Type Critères : La liste déroulante permet de sélectionner le type de critères utilisés pour le document. Cette zone est obligatoire. Les types de critères possibles sont :

Référence	Description
0	Sélection sur entité. La sélection des critères est faite par sur liste présentant les informations relatives à l’entité associée au document.
1	Utilisation de Critères Paramétrés sur l’Entité. La sélection des critères est faite en utilisant un(des) Condition(s) sur l’entité concernée, ces conditions étant définies pour les consultations tableurs.
2	Sélection par REB. Ce type de critères n’est proposé que si le type de requête utilisé pour le document est REN. La sélection des critères est faite par l’utilisation d’une requête de type REB.

Liste Critères: Le bouton permet de sélectionner, en fonction du type de critères donné dans la zone précédente :
- si le type de critères est 1 (Utilisation de Critères Paramétrés sur Entité), une ou plusieurs conditions sur entités qui seront exécutés lors de l’édition.
- si le type de critères est 2 (Sélection par REB), une requête de type REB dans laquelle les critères sélectionnés sont indiqués en utilisant la liste standard WfEntSel telle que :

Type Clé	WfEntSel.TEn	WfEntSel.Cl1	WfEntSel.Cl2	WfEntSel.Cl3
10/11	GAD	Type Article	Référence Article
15/18	GCDE	Numéro Cde Comm.
16/17	GCDL	Numéro Cde Comm.	Num. Lig. Cde Com.
20/23	GCPE	Numéro Bes. Gest.
21/22	GCPL	Numéro Bes. Gest.	Num. Lig. Bes. Gest.
30/33	GLA	Type Série	Numéro Série
31/32	GLL	Type OF	Numéro OF
40/43	APE	Numéro Cde Four.
41/42	APL	Numéro Cde Four.	Num. Lig. Cde. Four.
50	Non Géré
51	GCEX	Référence Evt. Exp.
52	Non Géré
53	Non Géré
60	FACE	Numéro Facture Cli.

Ce bouton n’est pas actif si le type de critères est 0 (Sélection sur Entité).

Sel. / Bloc. : Permet d’indiquer si on souhaite ou non sélectionner les informations sur entité (Liste Commandes, Liste OF ...) filtrées par les critères sélectionnés.
Sel. Totale : Permet d’indiquer si toutes les informations doivent être ou non sélectionnées automatiquement.
Conf. Lct. : Permet d’indiquer, si, à l'exécution du document, DIAPASON présente ou non un message de confirmation de son exécution.
Retour Critères : Permet d’indiquer si on souhaite ou non relancer la saisie des critères après l'exécution du document.
Critères Défaut : Ce bouton permet de paramétrer la saisie des variables de types SCR et VCR utilisées dans la requête REB de sélection des critères dans le cas où le type de critères est 2 (sélection par REB).

L’application lancée est une application de type GFG.

Pour chaque variable critère, il est possible :

d’indiquer si la variable est saisie ou non
d’indiquer si la variable est affichée ou non
d’indiquer si la variable est initialisée ou non
de donner une valeur par défaut à la variable, en fonction de son type (Alphanumérique, Numérique, Logique, Date)
de rattacher une règle de gestion (requête RCT) permettant de gérer les listes d’aides et les contrôles
de donner un ordre de saisie

Sur cette application, les actions possibles sont :

Modification : Saisie des informations de la fiche.
Règles début et Fin Saisie : Cette action permet de renseigner, dans la fiche ci-dessous, des requêtes de type RCT à exécuter avant et après la saisie des critères.

Modèle XML : Modèle XML utilisé pour paramétrer le type de message entrant dans le cas où le document est utilisé pour générer un message sortant lors de l’enchaînement de messages entrants/sortants (cf. Documentation Echanges Inter-Applicatifs). Ce modèle est utilisé lors de la lecture du message entrant. Sur cette zone, une sélection est possible.
Version XML : La liste déroulante permet de sélectionner la version du modèle XML saisi sur la zone précédente dans le cas où le document est utilisé pour générer un message sortant lors de l’enchaînement de messages entrants/sortants (cf. Documentation Echanges Inter-Applicatifs).

Cette zone est obligatoire si un modèle XML a été renseigné dans la zone précédente.

Correspondances : Ce bouton permet de sélectionner les correspondances utilisées pour décrypter le message entrant dans le cas où le document est utilisé pour générer un message sortant lors de l’enchaînement de messages entrants/sortants (cf. Documentation Echanges Inter-Applicatifs). Cette zone est obligatoire si un modèle XML et une version ont été renseignés dans les zones précédentes. Les correspondances proposées sont des correspondances entrantes portant sur les actions internes :

Référence	Description
INI-CTX	Initialisation de variables de types SCR, VCR et XML
INI-REN	Initialisation de variables de types SCR, VCR et XML mais la correspondance doit avoir, comme requête rattachée, la requête définie sur le document.

Pour un document de Type 4 (Dossier)

Type Critères : La liste déroulante permet de sélectionner le type de critères utilisés pour le document. Cette zone est obligatoire. Les types de critères possibles sont :

Référence	Description
0	Sélection sur entité. La sélection des critères est faite par sur liste présentant les informations relatives à l’entité associée au document.
1	Utilisation de Critères Paramétrés sur l’Entité. La sélection des critères est faite en utilisant un(des) Condition(s) sur l’entité concernée, ces conditions étant définies pour les consultations tableurs.

Liste Critères : Le bouton permet de sélectionner, si le type de critères est 1 (Utilisation de Critères Paramétrés sur Entité), une ou plusieurs conditions sur entités qui seront exécutés lors de l’édition. Ce bouton n’est pas actif si le type de critères est 0 (Sélection sur Entité).
Sel. / Bloc. : Permet d’indiquer si on souhaite ou non sélectionner les informations sur entité (Liste Commandes, Liste OF ...) filtrées par les critères sélectionnés.
Sel. Totale : Permet d’indiquer si toutes les informations doivent être ou non sélectionnées automatiquement.
Conf. Lct. : Permet d’indiquer, si, à l'exécution du document, DIAPASON présente ou non un message de confirmation de son exécution.
Retour Critères : Permet d’indiquer si on souhaite ou non relancer la saisie des critères après l'exécution du document.

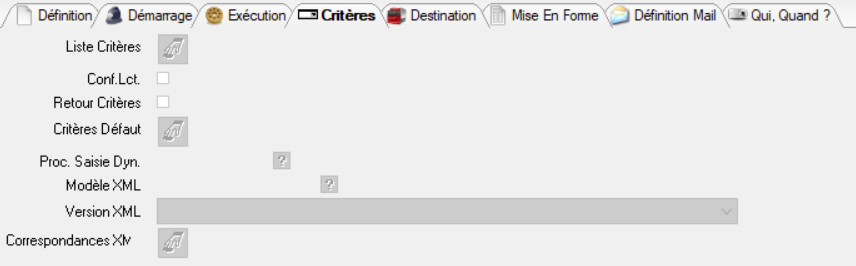

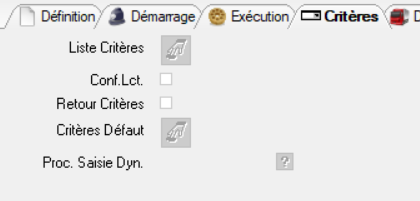

Pour un document de Type 41 (Transactions Sortantes)

Liste Critères : Le bouton permet de sélectionner, une requête de type REB permettant de sélectionner des transaction sortantes postées dans le moniteur EIA en utilisant la liste standard WfEntSel telle que WfEntSel.TEn contient l’action interne et WfEntSel.Cl1 contient l’identifiant DIAPASON de la transaction sortante dans le moniteur EIA.

Dans cette requête REB, l’utilisation de la fonction DIALOG «EIA-INITIALISATION», permet, à partir d’un identifiant DIAPASON du moniteur EIA, d’initialiser le contexte de la transaction sortante postée. (cf. Documentation sur les Echanges Inter-Applicatifs).

Lors de l’exécution du document, cette requête est exécutée et reçoit, dans ce cas, la variable SCR.EIA_ActCtx contenant "EIA-SEL" et dans WfEntSel, les transactions sortantes à traiter.

Conf. Lct : Permet d’indiquer, si, à l'exécution du document, DIAPASON présente ou non un message de confirmation de son exécution.
Retour Critères : Permet d’indiquer si on souhaite ou non relancer la saisie des critères après l'exécution du document.
Critères Défaut : Ce bouton permet de paramétrer la saisie des variables de types SCR et VCR utilisées dans la requête REB de sélection des transactions sortantes.

L’application lancée est une application de type GFG.

Pour chaque variable critère, il est possible :

d’indiquer si la variable est saisie ou non
d’indiquer si la variable est affichée ou non
d’indiquer si la variable est initialisée ou non
de donner une valeur par défaut à la variable, en fonction de son type (Alphanumérique, Numérique, Logique, Date)
de rattacher une règle de gestion (requête RCT) permettant de gérer les listes d’aides et les contrôles
de donner un ordre de saisie

Sur cette application, les actions possibles sont :

Modification : saisie des informations de la fiche.
Règles début et Fin Saisie : cette action permet de renseigner, dans la fiche ci-dessous, des requêtes de type RCT à exécuter avant et après la saisie des critères.

Proc. Saisie Dyn. : procédure de saisie dynamique permettant de saisir les critères éventuels utilisés dans la requête de sélection des transactions sortantes. Si une PSD est renseignée, lors du lancement du document, elle est exécutée à la place de la saisie standard des critères. Cette PSD doit être de type CRI (Critères). Sur cette zone une sélection est proposée.

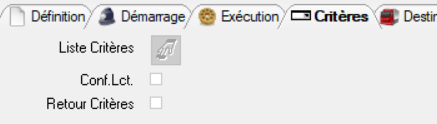

Pour un document de Type 5 (Edition / Tableur)

Liste Critères : ce bouton permet de sélectionner une consultation tableur servant de base au document. Cette consultation tableur doit porter sur la même entité que le document. Cette zone est obligatoire.
Conf. Lct. : permet d’indiquer, si, à l'exécution du document, DIAPASON présente ou non un message de confirmation de son exécution.
Retour Critères : permet d’indiquer si on souhaite ou non relancer la saisie des critères après l'exécution du document. Non géré pour ce type de document.

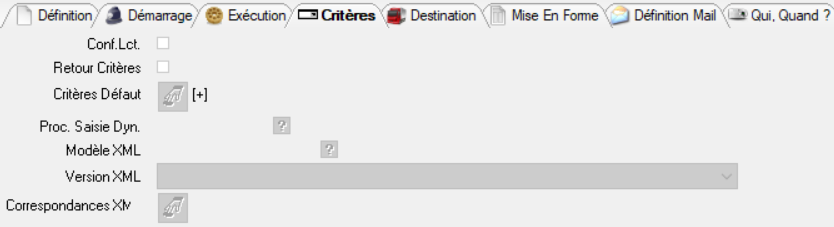

Pour un document de Type 6 (REB/MFD)- Type 7 (REB / Tableur)- Type 8 (REB / Liste)- Type 9 (REB / Liste Formatée)- Type 91 (REB / Tableur Dynamique)

Conf. Lct. : Permet d’indiquer, si, à l'exécution du document, DIAPASON présente ou non un message de confirmation de son exécution.
Retour Critères : Permet d’indiquer si on souhaite ou non relancer la saisie des critères après l'exécution du document.
Critères Défaut : Ce bouton permet de paramétrer la saisie des variables de types SCR et VCR utilisées dans la requête REB d’exécution du document.

L’application lancée est une application de type GFG.

Pour chaque variable critère, il est possible :

d’indiquer si la variable est saisie ou non
d’indiquer si la variable est affichée ou non
d’indiquer si la variable est initialisée ou non
de donner une valeur par défaut à la variable, en fonction de son type (Alphanumérique, Numérique, Logique, Date)
de rattacher une règle de gestion (requête RCT) permettant de gérer les listes d’aides et les contrôles
de donner un ordre de saisie

Sur cette application, les actions possibles sont :

Modification : Saisie des informations de la fiche.
Règles début et Fin Saisie : Cette action permet de renseigner, dans la fiche ci-dessous, des requêtes de type RCT à exécuter avant et après la saisie des critères.

Proc. Saisie Dyn. : Procédure de saisie dynamique permettant de saisir les critères de lancement du document. Si une PSD est renseignée, lors du lancement du document, elle est exécutée à la place de la saisie standard des critères. Cette PSD doit être de type CRI (Critères). Sur cette zone une sélection est proposée.
Modèle XML : Modèle XML utilisé pour paramétrer le type de message entrant dans le cas où le document est utilisé pour générer un message sortant lors de l’enchaînement de messages entrants/sortants (cf. Documentation Echanges Inter-Applicatifs). Ce modèle est utilisé lors de la lecture du message entrant. Sur cette zone, une sélection est possible.
Version XML : La liste déroulante permet de sélectionner la version du modèle XML saisi sur la zone précédente dans le cas où le document est utilisé pour générer un message sortant lors de l’enchaînement de messages entrants/sortants (cf. Documentation Echanges Inter-Applicatifs).

Cette zone est obligatoire si un modèle XML a été renseigné dans la zone précédente.

Correspondances : Ce bouton permet de sélectionner les correspondances utilisées pour décrypter le message entrant dans le cas où le document est utilisé pour générer un message sortant lors de l’enchaînement de messages entrants/sortants (cf. Documentation Echanges Inter-Applicatifs). Cette zone est obligatoire si un modèle XML et une version ont été renseignés dans les zones précédentes. Les correspondances proposées sont des correspondances entrantes portant sur les actions internes :

Référence	Description
INI-CTX	Initialisation de variables de types SCR, VCR et XML
INI-REB	Initialisation de variables de types SCR, VCR et XML ou des infos d’une liste de la requête mais la correspondance doit avoir, comme requête rattachée, la requête définie sur le document.

Pour un document de Type 101 (Messages sur Entités)

Liste Critères: le bouton permet de donner une requête de type REB permettant de sélectionner les informations de l’entité saisie sur l’onglet «Définition» en utilisant la liste standard WfEntSel telle que :

TEn	Cl1	Cl2	Cl3
AFO	Référence Fournisseur
AL-ART-FOU	Référence Fournisseur	Référence Article	Origine Article
APE	Numéro Cde Four.
APL	Numéro Cde Four.	Numéro Lig. Cde. Four.
ARE	Numéro Retour Four.
ARL	Numéro Retour Four.	Numéro Lig. Ret. Four.
FACE	Numéro Facture Cli.
FACL	Numéro Facture Cli.	Numéro Lig. Fac. Cli.
GAD	Type Article	Référence Article
GANOD	Type Nomenclature	Référence Composé	Num. Ordre Lien
GCAF	Référence Affaire
GCDE	Numéro Cde Comm.
GCDL	Numéro Cde Comm.	Numéro Lig. Cde Com.
GCEX	Référence Evt. Exp.
GCLIENT	Réseau Client	Référence Client
GCO	Commercial
GCPE	Numéro Bes. Gestion
GCPL	Numéro Bes. Gestion	Numéro Lig. Bes. Gest.
GCRE	Numéro Retour Client
GCRL	Numéro Retour Client	Numéro Lig. Ret. Cli.
GLA	Type Série	Numéro Série
GLL	Type OF	Numéro OF

Conf. Lct. : Permet d’indiquer, si, à l'exécution du document, DIAPASON présente ou non un message de confirmation de son exécution.
Retour Critères : Permet d’indiquer si on souhaite ou non relancer la saisie des critères après l'exécution du document.
Critères Défaut : Ce bouton permet de paramétrer la saisie des variables de types SCR et VCR utilisées dans la requête REB de sélection des entités.

L’application lancée est une application de type GFG.

Pour chaque variable critère, il est possible :

d’indiquer si la variable est saisie ou non
d’indiquer si la variable est affichée ou non
d’indiquer si la variable est initialisée ou non
de donner une valeur par défaut à la variable, en fonction de son type (Alphanumérique, Numérique, Logique, Date)
de rattacher une règle de gestion (requête RCT) permettant de gérer les listes d’aides et les contrôles
de donner un ordre de saisie

Sur cette application, les actions possibles sont :

Modification : Saisie des informations de la fiche.
Règles début et Fin Saisie: Cette action permet de renseigner, dans la fiche ci-dessous, des requêtes de type RCT à exécuter avant et après la saisie des critères.

Proc. Saisie Dyn. : Procédure de saisie dynamique permettant de saisir les critères éventuels utilisés dans la requête de sélection des entités. Si une PSD est renseignée, lors du lancement du document, elle est exécutée à la place de la saisie standard des critères. Cette PSD doit être de type CRI (Critères). Sur cette zone une sélection est proposée.

Modèle XML : Modèle XML utilisé pour paramétrer le type de message entrant dans le cas où le document est utilisé pour générer un message sortant lors de l’enchaînement de messages entrants/sortants (cf. Documentation Echanges Inter-Applicatifs). Ce modèle est utilisé lors de la lecture du message entrant. Sur cette zone, une sélection est possible.

Version XML : La liste déroulante permet de sélectionner la version du modèle XML saisi sur la zone précédente dans le cas où le document est utilisé pour générer un message sortant lors de l’enchaînement de messages entrants/sortants (cf. Documentation Echanges Inter-Applicatifs).

Cette zone est obligatoire si un modèle XML a été renseigné dans la zone précédente.

Correspondances : Ce bouton permet de sélectionner les correspondances utilisées pour décrypter le message entrant dans le cas où le document est utilisé pour générer un message sortant lors de l’enchaînement de messages entrants/sortants (cf. Documentation Echanges Inter-Applicatifs). Cette zone est obligatoire si un modèle XML et une version ont été renseignés dans les zones précédentes. Les correspondances proposées sont des correspondances entrantes portant sur les actions internes :

Référence	Description
INI-CTX	Initialisation de variables de types SCR, VCR et XML
INI-REN	Initialisation de variables de types SCR, VCR, XML, de variables standards ou spécifiques d’une entité (ou des entités liées).

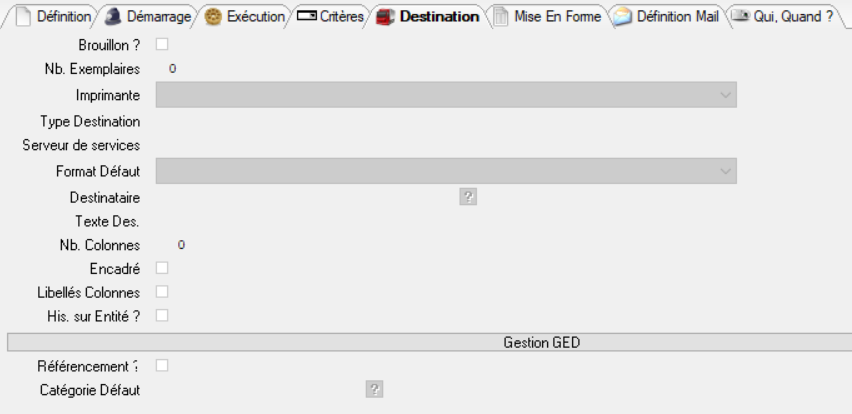

Onglet Destination

Cet onglet permet de définir les caractéristiques de destination du document.

La destination document peut être surchargée par le paramétrage destination document !

Nb. Exemplaires : Nombre d'exemplaires du document à éditer par défaut
Imprimante : La liste déroulante permet de sélectionner une imprimante par défaut pour l’édition du document.

Les éditions vers l’écran (imprimantes de type Terminal) sortent en erreur si elles sont exécutées dans un traitement. Sinon elles seront exécutées en interactif.

Type Destination : Information sur le type de sortie paramétré sur le document via son imprimante (Terminal, Fichier, Imprimante)
Serveur d’édition : Information sur le serveur d’édition paramétré sur le document via son imprimante.
Format Défaut : La liste déroulante permet de sélectionner le format par défaut pour l’édition du document. Les formats proposés sont les formats associés à l’imprimante sélectionnée précédemment.
Destinataire : Utilisateur auquel est destiné le document. Sur cette zone, une sélection est possible.
Texte Des. : Cette zone permet de renseigner un texte adressé au destinataire du document.
Nb. Colonnes : Cette zone permet de renseigner le nombre maximum de caractères d’une ligne d’édition.
Encadré : Cette zone permet d’indiquer si l'édition est ou non encadrée.
Libellés Colonnes : Cette zone permet d’indiquer si on édite ou non les titres des colonnes dans le cas d’une impression dans un fichier. :
His. Sur Entité ? Permet d’indiquer si on souhaite garder une trace de l’exécution du document sur les entités concernées par celui-ci.

Dans le cas des documents de type 1 (Edition par requête DIAPASON) ou 101 (Messages sur Entités), les entités concernées sont celles sur lesquelles porte le document.

Dans le cas des documents utilisant des requêtes REB, il est possible de donner dans la requête REB d’exécution du document, en utilisation la liste standard WfEntSel, les entités pour lesquelles on souhaite conserver la trace de la sortie du document.

La liste standard WfEntSel doit être alors renseignée comme suit :

TEn	Cl1	Cl2	Cl3
AFO	Référence Fournisseur
AL-ART-FOU	Référence Fournisseur	Référence Article	Origine Article
APE	Numéro Cde Four.
APL	Numéro Cde Four.	Numéro Lig. Cde. Four.
ARE	Numéro Retour Four.
ARL	Numéro Retour Four.	Numéro Lig. Ret. Four.
FACE	Numéro Facture Cli.
FACL	Numéro Facture Cli.	Numéro Lig. Fac. Cli.
GAD	Type Article	Référence Article
GANOD	Type Nomenclature	Référence Composé	Num. Ordre Lien
GCAF	Référence Affaire
GCDE	Numéro Cde Comm.
GCDL	Numéro Cde Comm.	Numéro Lig. Cde Com.
GCEX	Référence Evt. Exp.
GCLIENT	Réseau Client	Référence Client
GCO	Commercial
GCPE	Numéro Bes. Gestion
GCPL	Numéro Bes. Gestion	Numéro Lig. Bes. Gest.
GCRE	Numéro Retour Client
GCRL	Numéro Retour Client	Numéro Lig. Ret. Cli.
GLA	Type Série	Numéro Série
GLL	Type OF	Numéro OF

L’historique sur entité peut être consulté dans la branche Historiques Entités du moniteur EIA.

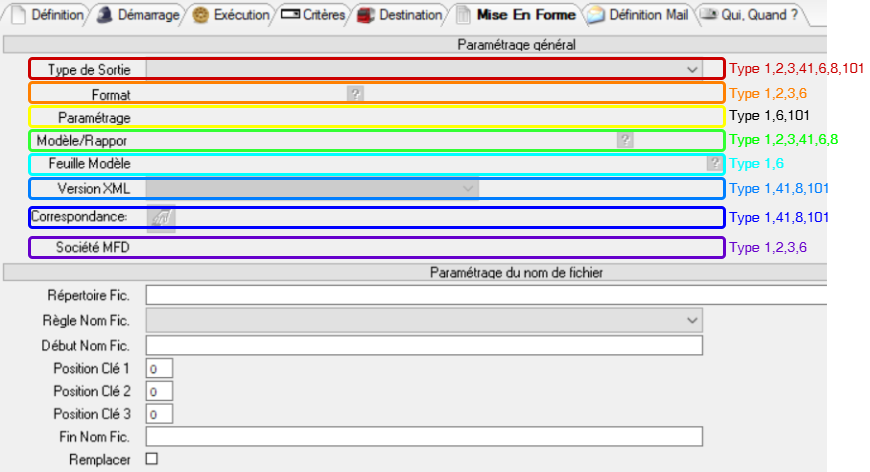

Onglet Mise En Forme

Les informations de cet onglet sont utilisées lors d’une impression de type « Fichier ».

Champs du Paramétrage Général selon le type de document:

Pour un document de Type 1 (Edition par Requête DIAPASON)

Type : La liste déroulante permet de sélectionner le type de mise en forme du document. Cette zone est obligatoire. Les types de mises en forme possibles sont :

Référence	Description
0	Document Standard. Valeur par Défaut.
CRYSTAL	Document Crystal Report. Le résultat de l’édition est un document au format CRYSTAL REPORT
EXCEL	Document Excel. Le résultat de l’édition est un document au format EXCEL.
MFD	Document utilisant le logiciel MFD (Mise en Forme de Documents). Le résultat de l’édition est un document MFD
WORD	Document Word. Le résultat de l’édition est un document au format WORD.
XML	Document / Correspondances XML. Le résultat de l’édition est un document au format XML.

Format

Cas MFD: La liste d’aide permet de sélectionner le mode MFD.
Cas CRYSTAL : La liste d’aide permet de sélectionner les formats les divers formats autorisés pour la sortie.
Cas WORD : La liste d’aide permet de sélectionner les formats les divers formats autorisés pour la sortie.

Dans les autres cas le seul choix possible est « DEFAUT ». Le format est géré à partir de l’extension. Ce mode n’est pas autorisé pour les types MFD, CRYSTAL et WORD.

Paramétrage : Paramétrage spécifique pour le document du serveur d’édition. Cette zone n’est utilisée que pour les types de mise en forme CRYSTAL REPORT, EXCEL et WORD. (cf. Documentation Serveurs d’Edition).
Modèle/Rapport: Modèle à utiliser comme résultat de l’édition. Cette zone est utilisée si le type de mise en forme est différent de 0 (Document Standard) et doit contenir :
- un rapport CRYSTAL REPORT si le type de mise en forme est CRYSTAL
- un modèle EXCEL si le type de mise en forme est EXCEL
- un modèle WORD si le type de mise en forme est WORD
- le document d'exploitation référencé dans MFD pour lequel on définit le document
Feuille Modèle : Feuille du modèle EXCEL utilisée pour le résultat de l’édition. Cette zone n’est active que si le type de mise en forme est EXCEL.
Version XML : La liste déroulante permet de sélectionner une version définie pour le modèle XML saisi sur la zone précédente. Cette zone est saisie si le type de mise en forme est XML et est obligatoire dans ce cas.
Correspondances : Le bouton permet de sélectionner des correspondances, définies pour le modèle et la version XML saisis dans les zones précédentes, à utiliser pour générer le message sortant XML. Les correspondances proposées sont des correspondances sortantes portant sur les actions internes :

Référence	Description
SOR-FIX	Génération de parties de messages en utilisant des valeurs figées ou des variables de types SCR, VCR ou XML initialisées dans la requête d’exécution du document.
SOR-REN	Génération de la partie de message correspondant à la liste de sortie du document ; dans ce cas la correspondance doit être associée à la requête d’exécution du document. Les correspondances de ce type ne sont visibles que si le type de requête du document est REN.

Société MFD : Société d'exploitation référencée dans MFD. Cette zone n’est active que si le type de mise en forme est MFD.

Pour un document de Type 2 (Edition Etiquettes)- Type 3 (Fichier Optimisation (Algo. 1))

Type: La liste déroulante permet de sélectionner le type de mise en forme du document. Cette zone est obligatoire. Les types de mises en forme possibles sont :

Référence	Description
0	Document Standard. Valeur par Défaut.
MFD	Document utilisant le logiciel MFD (Mise en Forme de Documents). Le résultat de l’édition est un document MFD

Format
- Cas MFD

La liste d’aide permet de sélectionner le mode MFD.

Dans le cas « 0 » le seul choix possible est « DEFAUT ». Le format est géré à partir de l’extension. Ce mode n’est pas autorisé pour le type MFD.

Modèle/Rapport : Modèle à utiliser comme résultat de l’édition. Cette zone est utilisée si le type de mise en forme est MFD et doit contenir le document d'exploitation référencé dans MFD pour lequel on définit le document
Société MFD : Société d'exploitation référencée dans MFD. Cette zone n’est active que si le type de mise en forme est MFD.

Pour un document de Type 41 (Transactions Sortantes)

Type: Le type de mise en forme pour ce type de document est figé à XML ; c’est-à-dire que le résultat de l’édition est un document au format XML.
Modèle/Rapport : Modèle XML à utiliser pour générer le message XML. Cette zone est obligatoire. Sur cette zone, une sélection est possible. Pour être utilisables, les modèles doivent impérativement faire l’objet de correspondances de type « SORTANTE ».
Version XML : La liste déroulante permet de sélectionner une version définie pour le modèle XML saisi sur la zone précédente. Cette zone est obligatoire.
Correspondances : Le bouton permet de sélectionner des correspondances, définies pour le modèle et la version XML saisis dans les zones précédentes, à utiliser pour générer le message sortant XML. Les correspondances proposées sont des correspondances sortantes portant sur l’action interne rattachée au document ou sur l’action interne SOR-FIX (Génération de parties de messages en utilisant des valeurs figées ou des variables de type XML).

Pour un document de Type 6 (REB/MFD)

Type : La liste déroulante permet de sélectionner le type de mise en forme du document. Cette zone est obligatoire. Les types de mises en forme possibles sont :

Référence	Description
0	Document Standard. Valeur par Défaut.
CRYSTAL	Document Crystal Report. Le résultat de l’édition est un document au format CRYSTAL REPORT.
EXCEL	Document Excel. Le résultat de l’édition est un document au format EXCEL.
MFD	Document utilisant le logiciel MFD (Mise en Forme de Documents). Le résultat de l’édition est un document MFD
WORD	Document Word. Le résultat de l’édition est un document au format WORD.

Format

Cas MFD; La liste d’aide permet de sélectionner le mode MFD.
Cas CRYSTAL : La liste d’aide permet de sélectionner les formats les divers formats autorisés pour la sortie.
Cas WORD : La liste d’aide permet de sélectionner les formats les divers formats autorisés pour la sortie.

Dans les autres cas le seul choix possible est « DEFAUT ». Le format est géré à partir de l’extension. Ce mode n’est pas autorisé pour les types MFD, CRYSTAL et WORD.

Paramétrage : Paramétrage spécifique pour le document du serveur d’édition. Cette zone n’est utilisée que pour les types de mise en forme CRYSTAL, EXCEL et WORD. (cf. Documentation Serveurs d’Edition).
Modèle/Rapport: Modèle à utiliser comme résultat de l’édition. Cette zone est utilisée si le type de mise en forme est différent de 0 (Document Standard) et doit contenir :
- un rapport CRYSTAL REPORT si le type de mise en forme est CRYSTAL
- un modèle EXCEL si le type de mise en forme est EXCEL
- un modèle WORD si le type de mise en forme est WORD
- le document d'exploitation référencé dans MFD pour lequel on définit le document
Feuille Modèle : Feuille du modèle EXCEL utilisée pour le résultat de l’édition. Cette zone n’est active que si le type de mise en forme est EXCEL.
Société MFD : Société d'exploitation référencée dans MFD. Cette zone n’est active que si le type de mise en forme est MFD.

Pour un document de Type 8 (REB / Liste)

Type : La liste déroulante permet de sélectionner le type de mise en forme du document. Cette zone est obligatoire. Les types de mises en forme possibles sont :

Référence	Description
0	Document Standard. Valeur par Défaut.
XML	Document / Correspondances XML. Le résultat de l’édition est un document au format XML utilisant le paramétrage défini sur le document.
XML-RES	Document XML par Requête. Le résultat de l’édition est un document au format XML. La requête d’exécution du document doit maintenir la liste standard WFEIAXmlMes. La génération du message sortant XML est faite automatiquement après exécution de la requête.

Modèle/Rapport : Cette zone est utilisée si le type de mise en forme est XML (Document / Correspondances XML) ou XML-RES (Document XML par Requête).

Si le type de mise en forme est XML, cette zone contient la référence du modèle XML à utiliser comme résultat de l’édition. Dans ce cas elle est obligatoire. Sur cette zone, une sélection est possible.

Si le type de mise en forme est XML-RES, cette zone contient le nom de la balise principale du message XML généré. Dans ce cas elle est facultative et si elle n’est pas renseignée, la balise principale du message XML généré prendra le nom du document.

Version XML : La liste déroulante permet de sélectionner une version définie pour le modèle XML saisi sur la zone précédente. Cette zone est saisie si le type de mise en forme est XML et est obligatoire dans ce cas.
Correspondances : Le bouton permet de sélectionner des correspondances, définies pour le modèle et la version XML saisis dans les zones précédentes, à utiliser pour générer le message sortant XML. Les correspondances proposées sont des correspondances sortantes portant sur les actions internes :

Référence	Description
SOR-FIX	Génération de parties de messages en utilisant des valeurs figées ou des variables de types SCR, VCR ou XML initialisées dans la requête d’exécution du document.
SOR-REB	Génération de la partie de message correspondant à la liste de sortie du document ; dans ce cas la correspondance doit être associée à la requête et à la liste de sortie définies sur le document.

Pour un document de Type 101 (Messages sur Entités)

Type : Le type de mise en forme pour ce type de document est figé à XML ; c’est-à-dire que le résultat de l’édition est un document au format XML.
Modèle/Rapport : Modèle XML à utiliser pour générer le message XML. Cette zone est obligatoire. Sur cette zone, une sélection est possible.
Version XML : La liste déroulante permet de sélectionner une version définie pour le modèle XML saisi sur la zone précédente. Cette zone est obligatoire.
Correspondances : Le bouton permet de sélectionner des correspondances, définies pour le modèle et la version XML saisis dans les zones précédentes, à utiliser pour générer le message sortant XML. Les correspondances proposées sont des correspondances sortantes portant sur l’action interne INI-ENT et rattachées à l’entité définie sur le document (ou sur les entités liées) ou sur l’action interne SOR-FIX (Génération de parties de messages en utilisant des valeurs figées ou des variables de type XML).

Répertoire Fic. : Répertoire dans lequel est généré le fichier issu de l’exécution du document. S’il est vide c’est le « dossier document » du serveur d’édition qui sera pris en compte.
Règle Nom Fic. : La liste déroulante permet de sélectionner une règle de construction du nom du fichier.

Les règles possibles sont :

Référence

Description

0

Défaut. Le nom du fichier est généré par DIAPASON sous la forme SOCfQQQXXXXX (valeur par défaut) avec :

SOC = société DIAPASON,

QQQ = Quantième,

XXXXX = Compteur

Si les zones suivantes sont renseignées la partie dynamique sera ajoutée avant la valeur de « Fin Nom Fic »

1

Nom de Fichier Figé. Le nom du fichier doit être renseigné dans les zones suivantes.

Début Nom Fic. : Début du nom de fichier. Si la règle définie précédemment est 0, ce début de nom de fichier sera mis avant la partie générée par DIAPASON.
Position Clé 1 : Permet d’indiquer la position de la première clé de l’entité concernée par le document dans le nom du fichier. Cette information n’est utilisée que pour les documents de type 1 (Edition par Requêtes DIAPASON)
Position Cle 2 : Permet d’indiquer la position de la seconde clé de l’entité concernée par le document dans le nom du fichier. Cette information n’est utilisée que pour les documents de type 1 (Edition par Requêtes DIAPASON).
Position Cle 3 : Permet d’indiquer la position de la troisième clé de l’entité concernée par le document dans le nom du fichier. Cette information n’est utilisée que pour les documents de type 1 (Edition par Requêtes DIAPASON).
Fin Nom Fic. : Permet de compléter le nom du fichier. Dans les cas où la notion de format n’est pas nécessaire (format DEFAUT) c’est ici que l’on pourra donner une extension particulière au fichier.
Remplacer : Permet d’indiquer, dans le cas où le fichier généré existerait déjà lors de l’exécution du document, si on souhaite le remplacer ou si on souhaite en compléter le contenu.

Exemples d’Utilisation des informations Début Nom Fichier, Position Clé 1, Position Clé2, Position Clé3, Fin Nom Fichier en fonction du type de clé utilisé (voir zone « Type Clé » dans la description de la définition des documents de type 1 (Edition par Requêtes DIAPASON) et résultat obtenu dans la génération du nom de fichier lors d’une ‘sortie fichier’ :

Type Clé	Début	Cle1	Cle2	Cle3	Fin	Résultat Obtenu
10/11	XXX	1	Non Utilisé	Non Utilisé	YYY	XXXRefArtYYY
20/23	XXX	1	Non Utilisé	Non Utilisé	YYY	XXXNoCdeYYY
21/22	XXX	1	2	Non Utilisé	YYY	XXXNoCdeNoLigYYY
15/18	XXX	1	Non Utilisé	Non Utilisé	YYY	XXXNoCdeYYY
16/17	XXX	2	1	Non Utilisé	YYY	XXXNoLigNoCdeYYY
30/33	XXX	1	Non Utilisé	Non Utilisé	YYY	XXXNoSerieYYY
31/32	XXX	1	2	Non Utilisé	YYY	XXXNoSerieNoOFYYY
40/43	XXX	1	Non Utilisé	Non Utilisé	YYY	XXXNoCdeYYY
41/42	XXX	2	1	Non Utilisé	YYY	XXXNoLigNoCdeYYY
50	XXX	1	Non Utilisé	Non Utilisé	YYY	XXXNoBlYYY
51	XXX	1	Non Utilisé	Non Utilisé	YYY	XXXNoExpYYY
52	XXX	1	Non Utilisé	Non Utilisé	YYY	XXXNoPrepYYY
53	XXX	1	Non Utilisé	Non Utilisé	YYY	XXXNoBCYYY
60	XXX	1	Non Utilisé	Non Utilisé	YYY	XXXNoFacYYY

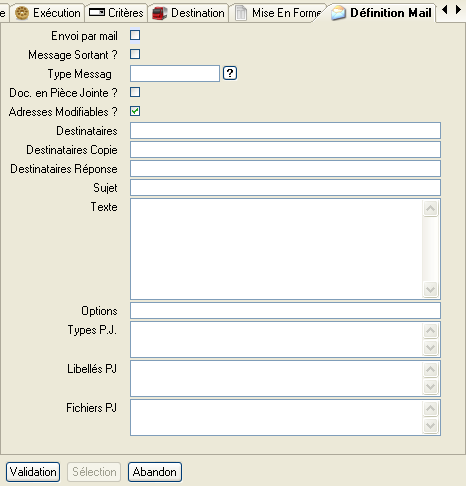

Définition Mail

Pour tous les types de document sauf Type 4 (Dossier)

Toutes les informations renseignées sur cet onglet sont décryptées dans la requête de la zone «Requête Envoi» de l’onglet Destination. La syntaxe de chaque champ et les répercussions de leurs valeurs sur l’envoi de mails correspondent à l’utilisation de la requête standard ‘ISEMaEnvoi’. L’utilisation d’une autre requête permet d’obtenir des effets totalement différents lors d’une édition

Envoi par mail : Activation de l’envoi de mail pour ce document
Message Sortant ? : Permet d’indiquer si l’exécution du document engendre ou non la création d’un message sortant, c’est-à-dire si le document apparaît ou non dans la boîte des messages sortants traités (ou en erreur) du moniteur EIA.
Type Message : Référence type de message EIA à utiliser pour initialiser les caractéristiques du mail dans le moniteur EIA. Cette zone est obligatoire si le champ « Destination » a pour valeur « 4 » (Envoi Mail) ou si le drapeau « Message Sortant ? » est coché. Le type de message rattaché doit être « sortant » et de mode « 3 ». Une aide est disponible sur cette zone.
Doc. en Pièce Jointe : Permet d’indiquer si le document généré par l’édition doit être ou non ajouté au message sous la forme de pièce jointe.
Adresses Modifiables : Permet d’indiquer si les adresses des destinataires du mail peuvent être modifiées ou non en interactif lors de l’exécution du document.
Destinataires : Liste des adresses des destinataires du message, séparés par des «;». Ces adresses des destinataires doivent être valides (exemple Adresses@domaine.fr) ou être des noms, alias ou groupes du carnet d’adresses visible de Outlook sur le serveur de messagerie.
Destinataires Copie : Liste des adresses des destinataires en copie du message, séparés par des «;». Ces adresses des destinataires doivent être valides (exemple Adresses@domaine.fr) ou être des noms, alias ou groupes du carnet d’adresses visible de Outlook sur le serveur de messagerie.
Destinataires Réponse
- En nouvelle gestion des Mails cette information est obligatoire car elle permet d’indiquer l’expéditeur du Mail. L’option « EMAILFROM » permet aussi de donner une valeur d’expéditeur par défaut.
- En gestion « Outlook » Liste des adresses des destinataires pour la réponse du message, séparés par des «;». Ces adresses des destinataires doivent être valides (exemple Adresses@domaine.fr) ou être des noms, alias ou groupes du carnet d’adresses visible de Outlook sur le serveur de messagerie.
Sujet : Objet du Mail.
Texte : Texte du Mail. Cette zone est utilisée lorsque le document est ajouté au Mail en pièce jointe.
Option : Informations complémentaires sur le Mail. Non géré.
Types P. J.: Liste chaînée de types de pièces jointes séparés par des «;». Les différents types possibles sont :

Référence	Description
FIC-JOINT-DIAPASON	Fichier accessible depuis le serveur DIAPASON
FIC-JOINT-EXTERNE	Fichier accessible depuis le serveur de messagerie
FIC-LIE	Le fichier doit être accessible lors de l’ouverture de message. Il s’agit dans ce cas d’un simple raccourci vers le fichier.

Libellés P. J. : Liste chaînée de libellés de pièces jointes séparés par des «;».
Fichiers P. J. : Liste chaînée des noms des fichiers joints référencés avec un chemin absolu séparés par des « ; ».

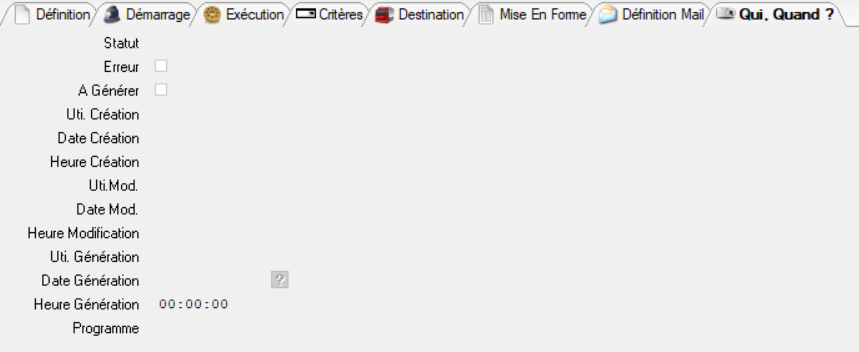

Qui, Quand ?

Les informations de cet onglet ne sont pas saisissables

Statut: Statut du document. Ce statut contient
- si le document est utilisé pour générer des messages au format XML, un programme d’écriture du message issu du document est généré en fonction du paramétrage défini sur le document. Le statut affiché est alors le statut du programme généré.
- Sinon, le statut affiché est le statut de la requête utilisée lors de l’exécution du document.
Erreur : Indique si une erreur a été ou non rencontrée lors de la génération du programme d’écriture du message issu paramétrage du document. Cette zone n’est renseignée que si le document est utilisé pour générer des messages au format XML.
A Générer : Indique si le programme d’écriture du message issu paramétrage du document doit être ou non généré. Cette zone n’est renseignée que si le document est utilisé pour générer des messages au format XML.

Ce programme doit être généré, lors de la création du document ou lors de la modification du paramétrage de mise en forme du message XML sur le document. Il doit également être généré si la requête d’exécution du document ou si les correspondances renseignées sur le document ont été modifiées dans les applications de paramétrage des Echanges Inter-Applicatifs (cf. documentation sur les Echanges Inter-Applicatifs).

Util. Création : Utilisateur ayant créé le document
Date Création : Date de création du document
Heure Création : Heure de création du document
Util. Modif. : Utilisateur ayant effectué la dernière modification du document.
Date Modif. : Date de la dernière modification du document.
Heure Modification : Heure de la dernière modification du document.
Util. Génération : Utilisateur ayant effectué la dernière génération du programme d’écriture du message issu paramétrage du document. Cette zone n’est renseignée que si le document est utilisé pour générer des messages au format XML.
Date Génération : Date de la dernière génération du programme d’écriture du message issu paramétrage du document. Cette zone n’est renseignée que si le document est utilisé pour générer des messages au format XML.
Heure Génération : Heure de la dernière génération du programme d’écriture du message issu paramétrage du document. Cette zone n’est renseignée que si le document est utilisé pour générer des messages au format XML.
Programme : Nom du programme générer pour l’écriture du message issu paramétrage du document. Cette zone n’est renseignée que si le document est utilisé pour générer des messages au format XML.
