Export-Import sélectif tables locales

Introduction

L’application d’Import-Export de tables locales permet de disposer d’un environnement pour exporter le contenu de tables de valeurs (tables définies dans les bases de type LOC).

Plusieurs tables peuvent être exportées simultanément. La notion de session d’export permet de définir l’ensemble des informations nécessaires à l’exportation. Ces différentes tables peuvent être liées entres elles : il peut y avoir des liens directs par clés (lien hiérarchique classique type lien entête et ligne de commande) ou des liens indirects (exemple lien enregistrement article – unité de mesure de charge).

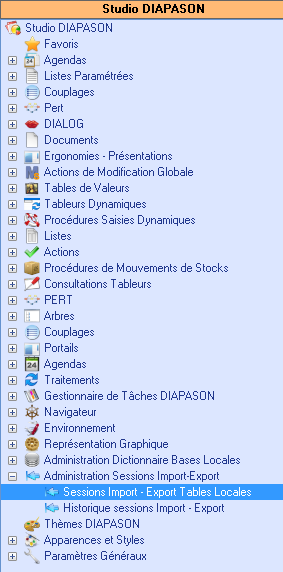

• Explorateur STUDIO : « Administration Sessions Import-Export »

Définition Session

La gestion des sessions permet de définir l’ensemble des sessions qui seront accessibles lors de l’exécution du traitement d’exportation. Elle permet de définir les caractéristiques générales de la session d’exportation.

La déclaration d’une session se fait comme suit :

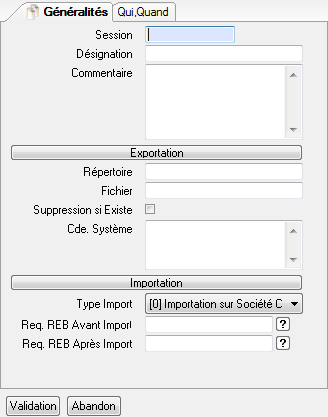

Description de la fiche de définition d’une session

• Session

Zone obligatoire.

Référence de la session.

• Désignation

Zone facultative.

Désignation de la session.

• Commentaire

Zone facultative.

Commentaire de la session.

• Répertoire

Zone facultative.

Répertoire d’exportation des données.

• Fichier

Zone facultative.

Nom du fichier d’exportation des données.

• Suppression si Existe

Zone facultative.

Indique si Diapason supprime le fichier d’exportation des données avant d’effectuer une exportation.

• Cde. Système

Zone facultative.

Commande système à exécuter lors de l’exportation.

• Type Import

Zone facultative.

Permet de paramétrer quel type d’importation sera utilisé.

• Req. REB Avant Import

Zone facultative.

Requête DIALOG REB exécutée avant la première importation de données.

-Contexte en entrée :

Cette requête garde la visibilité de toutes les variables et listes manipulées lors de l’exportation (SCR, VBP, WfEntSel…).

-Contexte en sortie :

Liste WfEntSel

Remarque : l’exécution d’un LC-ERREUR stoppe l’exportation.

Les variables et les listes sont partagées entre chaque exécution de requête.

• Req. REB Aprés Import

Zone facultative.

Requête DIALOG REB exécutée après la dernière importation de données de la session.

-Contexte en entrée :

Cette requête garde la visibilité de toutes les variables et listes manipulées lors de l’exportation (SCR, VBP, WfEntSel…).

Remarque : l’exécution d’un LC-ERREUR stoppe l’exportation.

Les variables et les listes sont partagées entre chaque exécution de requête.

Actions disponibles sur les sessions

• Définition Contenu

Cette action permet de définir le contenu de la session et lance la « Gestion des détails des sessions d’Export-Import » Voir chapitre ci-dessous.

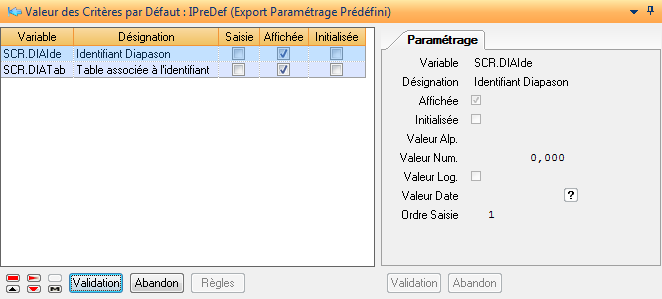

• Initialisation Critères

Permet d’initialiser les critères propres à la session. Les variables critères utilisées dans les requêtes (session et contenu) sont présentées.

• Génération

Cette action permet de générer le programme qui sera exécuté lors de l’exportation.

• Exportation Tables Locales

Cette action permet de lancer le traitement d’exportation de la session choisie.

Voir « Traitement EXP-LOC » ci-dessous.

• Importation Tables Locales

Cette action permet de lancer le traitement d’importation de Tables Locales.

Voir « Traitement IMP-LOC » ci-dessous.

• Accès Historique

Cette action lance la liste de consultation des l’historiques des sessions.

Voir « Historique Session Export –Import » ci-dessous.

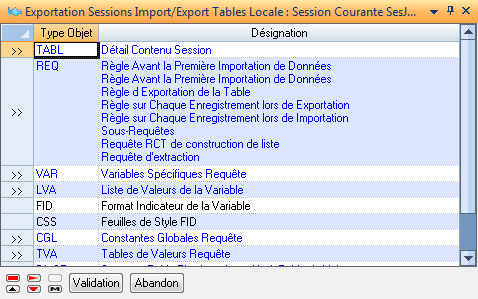

• Exportation

Lance l’exportation de la définition des sessions.

Cette action va présenter la liste des objets liés (l’objet principal étant toujours pris par défaut) susceptibles d’être exportés.

Par défaut tous les objets liés sont sélectionnés. L’utilisateur peut décider de désélectionner les objets qu’il désire.

Voir documentation « d’Exportation et d’Importation de données ».

• Importation de données

Lance « l’importation de données » Diapason.

Voir documentation « d’Exportation et d’Importation de données ».

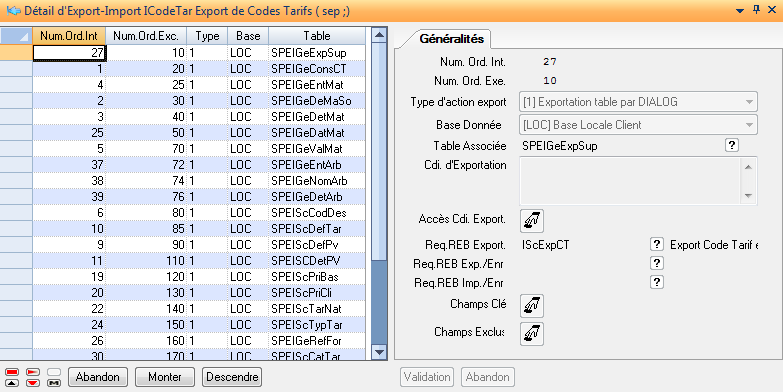

Gestion des détails des sessions d’Export-Import

Cette application permet de définir l’ensemble des tables qui seront exportées ainsi que les conditions d’extraction des données.

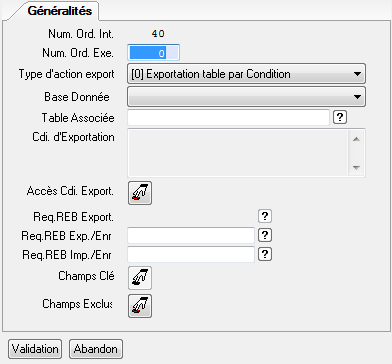

Description de la fiche de définition du détail d’une session.

• Num. Ord. Exe.

Zone facultative.

Indique le numéro d’ordre de traitement des tables lors de l’exportation.

• Type d’action export

Zone obligatoire.

Indique le type d’exportation qui détermine le mode de sélection des enregistrements de la table.

• Base Donnée

Zone obligatoire.

Indique la base de la table à exporter.

• Table Associée

Zone obligatoire.

Indique la table concernée par l’exportation.

• Cdi d’Exportation

Zone non saisissable.

Pour le type d’exportation « Exportation table par Condition », affiche la condition d’extraction des enregistrements de la table.

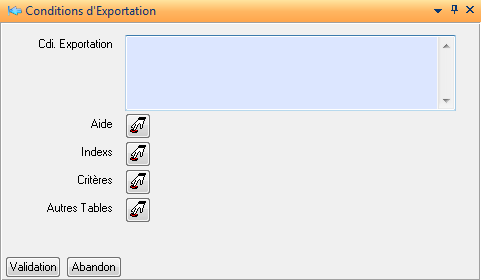

• Accés Cdi. Export.

Pour le type d’exportation « Exportation table par Condition », permet de donner la condition d’extraction des enregistrements de la table.

Cette action présente une fiche avec un éditeur permettant de saisir la condition.

Cette condition peut contenir des variables critères standard (SCR) et spécifiques (VCR). La condition ne doit pas commencer par « WHERE » et il ne faut pas spécifier le champ « RefSocApp ». Cette fiche présente aussi des boutons d’aide à la saisie : « Aide », « Indexs », « Critères », « Autres Tables ».

• Req. REB Export.

Permet de sélectionner la requête de type REB d’exportation.

Saisie obligatoire uniquement pour les types d’exportation ‘1’ et ‘9’.

Cette requête est exécutée en début de traitement d’une table.

-Contexte en entrée :

SCR.PAR_SesExpRef

SCR.PAR_SesExpNOr

Liste WfEntSel

-Contexte en sortie :

Liste WfEntSel

Remarque :

L’exécution d’un LC-ERREUR stoppe l’exportation.

Les variables et les listes sont partagées entre chaque exécution de requête.

• Req. REB Exp./Enr

Zone facultative.

Permet de sélectionner la requête de type REB d’exportation.

Elle est exécutée sur chaque enregistrement sélectionné lors de l’exportation.

Contexte en entrée :

SCR.PAR_SesExpRef

SCR.PAR_SesExpNOr

SCR.DIATab

SCR.DIAIde

Liste WfEntSel

Contexte en sortie

Liste WfEntSel

Remarques :

L’exécution d’un LC-ERREUR stoppe l’exportation.

Les variables et les listes sont partagées entre chaque exécution de requête.

• Req. REB Imp./Enr

Zone facultative.

Permet de sélectionner la requête de type REB d’exportation.

Elle est exécutée sur chaque enregistrement sélectionné lors de l’importation.

-Contexte en entrée :

Cette requête garde la visibilité de toutes les variables et listes manipulées lors de l’exportation (SCR, VBP, WfEntSel…).

-Contexte en sortie

Liste WfEntSel

Remarques :

L’exécution d’un LC-ERREUR stoppe l’exportation.

Les variables et les listes sont partagées entre chaque exécution de requête.

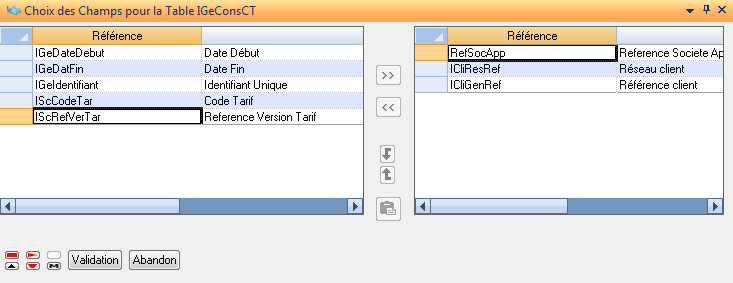

• Champs Clé

Zone Saisissable uniquement pour le type d’exportation ‘1’.

Permet de définir les champs de la clé primaire unique de la table.

• Champs Exclus

Permet de donner la liste des champs non concernés par l’exportation.

Actions disponibles sur le détail des sessions

• Renumérotation Automatique

Cette action renumérote de 10 en 10, le champ numéro d’ordre « Num. Ord. Exe. » de tous les éléments constituants le détail de la session.

Traitement d’ Export–Import

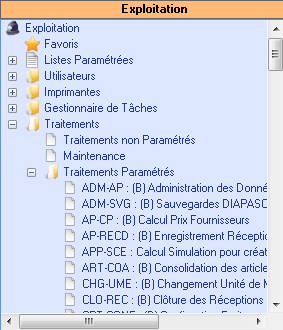

Explorateur Exploitation : « Traitements/Traitements Paramétrés/ Traitements Paramétrés »

Exportation EXP-LOC

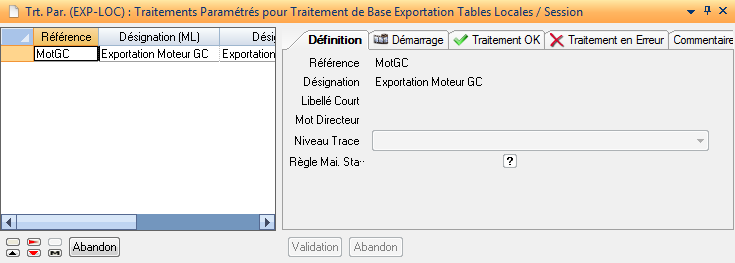

Ce traitement permet d’exporter les données définies dans une session d’Export –Import

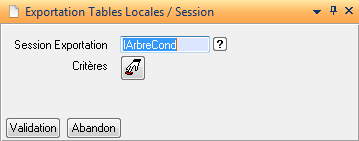

Le traitement présente une fiche de critères permettant de saisir la session d’exportation ainsi que les variables critères des requêtes et des conditions.

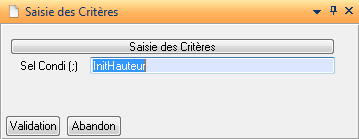

L’action Critère lance la fiche suivante.

Le contenu de cette fiche est dépendant du paramétrage de la session (reqûetes, conditions ).

L’exportation génère des fichiers « NOMFIC.ACT » et « NOMFIC.DAT » dans le répertoire défini sur la session.

Les fichiers générés lors de l'exportation sont importés par le traitement d’importation décrit ci dessous.

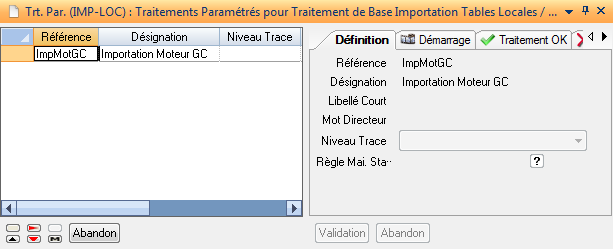

Importation IMP-LOC

Ce traitement permet d’importer les données d’une exportation précédente dans la société courante.

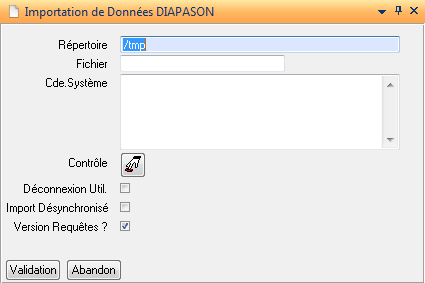

Lors de l’exécution, il présente la fiche suivante :

Voir Traitement d'importation des données

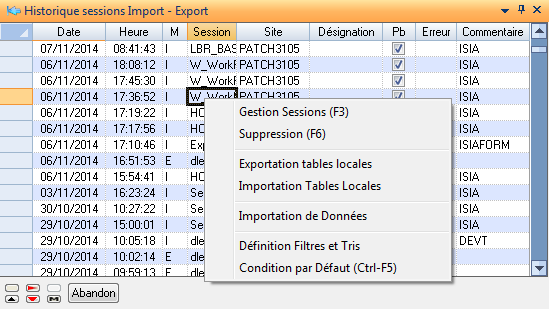

Historique Session Export –Import

Cette application permet de consulter l’historique des sessions d’exportations et d’importations. Elle permet de tracer chaque exécution d’importation ou d’exportation. Cette liste dispose des actions « d’exportation » et « d’importation » des Sessions.

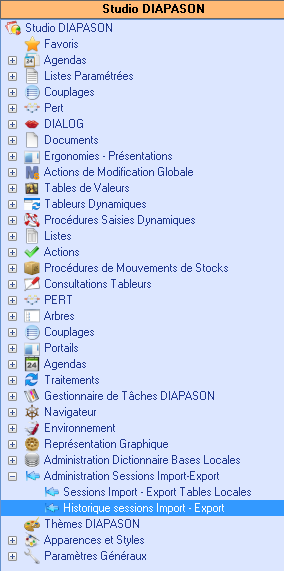

Explorateur STUDIO : «Administration Sessions Import-Export»

La liste présente les informations suivantes :

• Date

Date de réalisation de l’évènement (Export/Import.)

• Heure

Heure de réalisation de l’évènement (Export/Import.)

• M

Mode réalisation de l’évènement : Soit E pour export, soit I pour import.

• Session

Référence de la session.

• Site

Référence du site à l’origine de l’exportation.

• Désignation

Désignation de la session

• Pb

Indique si l’exportation ou l’importation s’est correctement déroulée.

• Erreur

Référence du Problème rencontré lors de l’évènement.

• Commentaire

Commentaire de la session.

Les actions disponibles sur la liste des historiques d’Import-Export sont :

• Gestion Sessions

Cette action lance l’application des gestion des sessions d’import-export.

• Suppression

Cette action permet de supprimer un ou plusieurs enregistrements de la liste des historiques.

• Exportation Tables Locales

Cette action permet de lancer le traitement d’exportation de la session choisie.

Voir « Traitement EXP-LOC » ci-dessous.

• Importation Tables Locales

Cette action permet de lancer le traitement d’importation de Tables Locales.

Voir « Traitement IMP-LOC » ci-dessous.

• Importation de données

Lance « l’importation de données » Diapason.

Voir documentation « d’Exportation et d’Importation de données ».

Exemple.

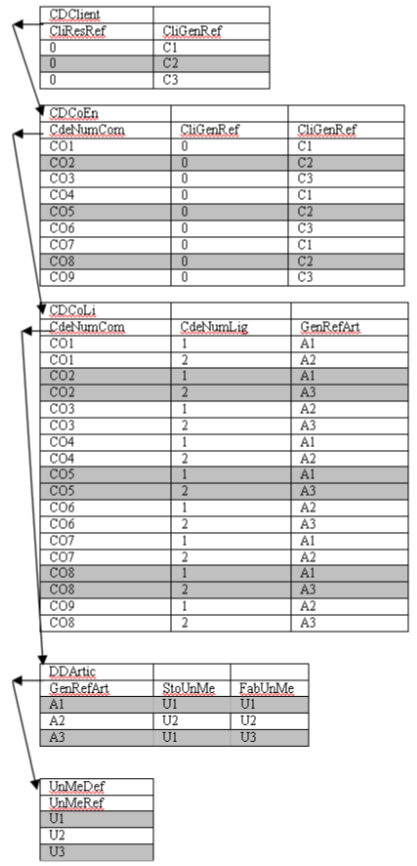

Définition structures

Soit la structure suivante dans la base LOC :

• SPE_CDClient : Client (créer 3 clients C1, C2 et C3)

  • RefSocApp

  • CliResRef

  • CliGenRef

  • CliGenNom

  • Index :

    • I0 : primaire, unique : RefSocApp + CliResRef + CliGenRef

• SPE_CDCoEn : Commande (créer 3 commandes pour chaque client)

  • RefSocApp

  • CdeNumCom

  • CliResRef

  • CliGenRef

  • CdeDatLiv

  • Index :

    • I0 : primaire, unique : RefSocApp + CdeNumCom

    • I1 : non unique : RefSocApp + CliResRef + CliGenRef

• SPE_CDCoLi : Ligne (créer 2 lignes pour chaque commande avec des articles différents)

  • RefSocApp

  • CdeNumCom

  • CdeNumLig

  • GenRefArt

  • CdeLigQte

  • CdeLigPri

  • Index :

    • I0 : primaire, unique : RefSocApp + CdeNumCom+CdeNumLig

• SPE_DDArtic : article (créer 3 articles : A1 et A2 et A3, avec des unités communesU1, U2, U3 et U4)

  • RefSocApp

  • GenRefArt

  • GenDesArt

  • StoUnMe

  • FabUnMe

• SPE_UnMeDef : unité de mesure (créer les unités nécessaires)

  • RefUnMe

  • DesUnMe

Contenu et exemple d’exportation :

Session d’exportation : exporter les informations pour un client donné (exemple donné ci-dessus avec cellules surlignées : données exportés pour client C2)

Exemple 1.

Exemple d’une session d’exportation :

Requête IniExp :

Si SCR.DIATab = ‘CDCoEn’, alors :

Recherche CDCoEn avec Identifiant = SCR.DIAIde.

Si existe, alors :

Pour Chaque/Soc CDCoLi avec CDCoLi.CdeNumCom = CDCoEn.CdeNumCom :

Vlo.Ide = IDENTIFIANT(cdcoli)

Recherche WfEntSel avc WfEntSel.DiaTab = ‘CDCoLi’ et WfEntSel.DiaIde = VLO.Ide

Si existe alors

FinSi

Sinon

Création WfEntSel. DiaTab = ‘CDCoLi’ DiaIde = VLO.Ide.

FinSi.

FinSi.

FinSi.

FinSi

Si SCR.DIATab = ‘CDCoLi’, alors :

Recherche CDCoLi avec Identifiant = SCR.DIAIde.

Si existe, alors :

Recherche DDArtic avec CDCoLi.GenRefTypeArt et CDCoLi.GenRefArt

Si existe, alors

Vlo.Ide = IDENTIFIANT(DDARtic)

Recherche WfEntSel avec WfEntSel.DiaTab = ‘DDArtic’ et WfEntSel.DiaIde = VLO.Ide

Si existe alors

FinSi

Sinon

Création WfEntSel. DiaTab = ‘DDArtic’ DiaIde = VLO.Ide.

FinSi.

FinSi.

FinSi.

FinSi

Si SCR.DIATab = ‘DDArtic’, alors :

Recherche DDArtic avec Identifiant = SCR.DIAIde.

Si existe, alors

Recherche UnMeDef avec RefUnMeDef = DDArtic.StoUnMe

Si existe, alors

Vlo.Ide = IDENTIFIANT(UnMeDef)

Recherche WfEntSel avc WfEntSel.DiaTab = ‘UnMeDef’ et WfEntSel.DiaIde = VLO.Ide

Si existe alors

FinSi

Sinon

Création WfEntSel. DiaTab = ‘UnMeDef’ DiaIde = VLO.Ide.

FinSi.

FinSi.

Recherche UnMeDef avec RefUnMeDef = DDArtic.FabUnMe

Si existe, alors

Vlo.Ide = IDENTIFIANT(UnMeDef)

Recherche WfEntSel avc WfEntSel.DiaTab = ‘UnMeDef’ et WfEntSel.DiaIde = VLO.Ide

Si existe alors

FinSi

Sinon

Création WfEntSel. DiaTab = ‘UnMeDef’ DiaIde = VLO.Ide.

FinSi.

FinSi.

FinSi.

FinSi

Exemple 2.

Idem à exemple 1, avec

• sur CDCoEn, le contexte requête suivant :

  • ExpSesDetExpReq =

  • ExpSesDetExpEnrReq =

• sur CDCoLi, le contexte requête suivant :

  • ExpSesDetExpReq = ReqExp

  • ExpSesDetExpEnrReq = IniExp

Requête ReqExp :

Pour Chaque WfEntSel avec WfEntSel.DIATab = ‘CDCoEn’ :

Recherche CDCoEn avec Identifiant = WfEntSel.DIAIde.

Si existe, alors :

Pour Chaque/Soc CDCoLi avec CDCoLi.CdeNumCom = CDCoEn.CdeNumCom :

Vlo.Ide = IDENTIFIANT(DDARtic)

Recherche WfEntSel avec WfEntSel.DiaTab = ‘CDCoLi’ et WfEntSel.DiaIde = VLO.Ide

Si existe alors

FinSi

Sinon

Création WfEntSel. DiaTab = ‘CDCoLi’ DiaIde = VLO.Ide.

FinSi.

FinPour

Exemple 3.

Idem à exemple 2, avec

• sur CDCoEn, le contexte requête suivant :

  • ExpSesDetExpReq =

  • ExpSesDetExpEnrReq =

• Ajout d’un ADExImDe entre CDCoEn et CDCoLi de type 9 avec :

  • ExpSesDetExpReq = ReqExp

• sur CDCoLi, le contexte requête suivant :

  • ExpSesDetExpReq =

  • ExpSesDetExpEnrReq = IniExp

Requête ReqExp :

Pour Chaque WfEntSel avec WfEntSel.DIATab = ‘CDCoEn’ :

Recherche CDCoEn avec Identifiant = WfEntSel.DIAIde.

Si existe, alors :

Pour Chaque/Soc CDCoLi avec CDCoLi.CdeNumCom = CDCoEn.CdeNumCom :

Vlo.Ide = IDENTIFIANT(DDARtic)

Recherche WfEntSel avec WfEntSel.DiaTab = ‘CDCoLi’ et WfEntSel.DiaIde = VLO.Ide

Si existe alors

FinSi

Sinon

Création WfEntSel. DiaTab = ‘CDCoLi’ DiaIde = VLO.Ide.

FinSi.

FinPour
