La découpe dans DIAPASON

Introduction

Si la découpe, ça ne vous parle pas du tout, n’hésitez pas à aller faire un tour sur la documentation DT-IN-PL ( notamment sur la vidéo et sur la description de la découpe) avant de revenir sur cette fiche !

Il y a deux raisons principales qui peuvent conduire à la réalisation d’une découpe:

Pour une problématique de logistique: le besoin du client doit être découpé pour être livré en plusieurs morceaux et/ou en plusieurs fois. Par exemple:
- Une fenêtre avec un volet roulant: on expédie le volet roulant avant la fenêtre car il doit être posé avec la maçonnerie alors que la fenêtre doit être posée à la fin du chantier.
- On expédie un coulissant 3 vantaux, pour une contrainte de poids on expédie séparément le cadre dormant des 3 vantaux ouvrants.
- Pour être sur de ne rien oublier, on sépare informatiquement en 4 besoins de gestion, qu’on peut suivre et indépendamment les uns des autres et sur lesquels on peut tracer que l’expédition a bien été réalisée.

Pour une problématique de fabrication: on a besoin de découper le besoin commercial en plusieurs besoins de gestion car on doit fabriquer à différents endroits ( différents ateliers, lignes de production..). Chaque ligne de production s’organisera pour effectuer le lancement en OF de ses lignes de gestion découpées indépendamment des autres ateliers.

La découpe est effectuée différemment en fonction du cas dans lequel vous vous trouvez !

Quelle est votre situation ?

On réalise un découpe pour une problématique d’expédition

Il y a plusieurs éléments de la nomenclature qui doivent être livrés séparément, ou à des moments distincts ?

Cas 1: On souhaite expédier séparément deux articles à la commande

Dans quels cas utiliser cette découpe ?

On peut utiliser cette découpe dans le cas où on veut expédier séparément deux articles à la commande. Par exemple, on a un client qui commande une fenêtre avec Volet Roulant à livrer sur un chantier. Or le châssis et le volet roulant doivent être livré séparément sur le chantier ! En effet, le volet roulant doit être livré au début, pour être intégré dans la maçonnerie. Le châssis, en revanche, doit être livré bien plus tard, pour ne pas être abimé ou volé avant ! Ils doivent donc être livrés séparément. On a donc ici une découpe pour répondre à une problématique d’expédition.

Le principe de cette découpe:

Dans DIAPASON ça donne ça:

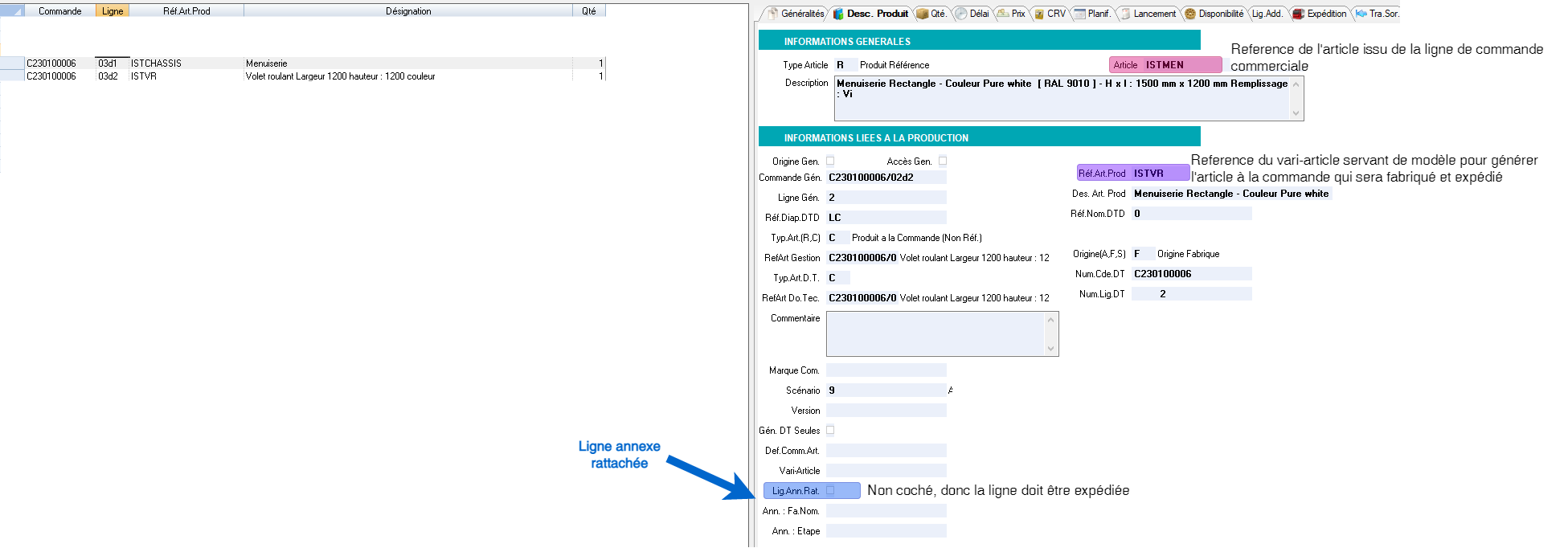

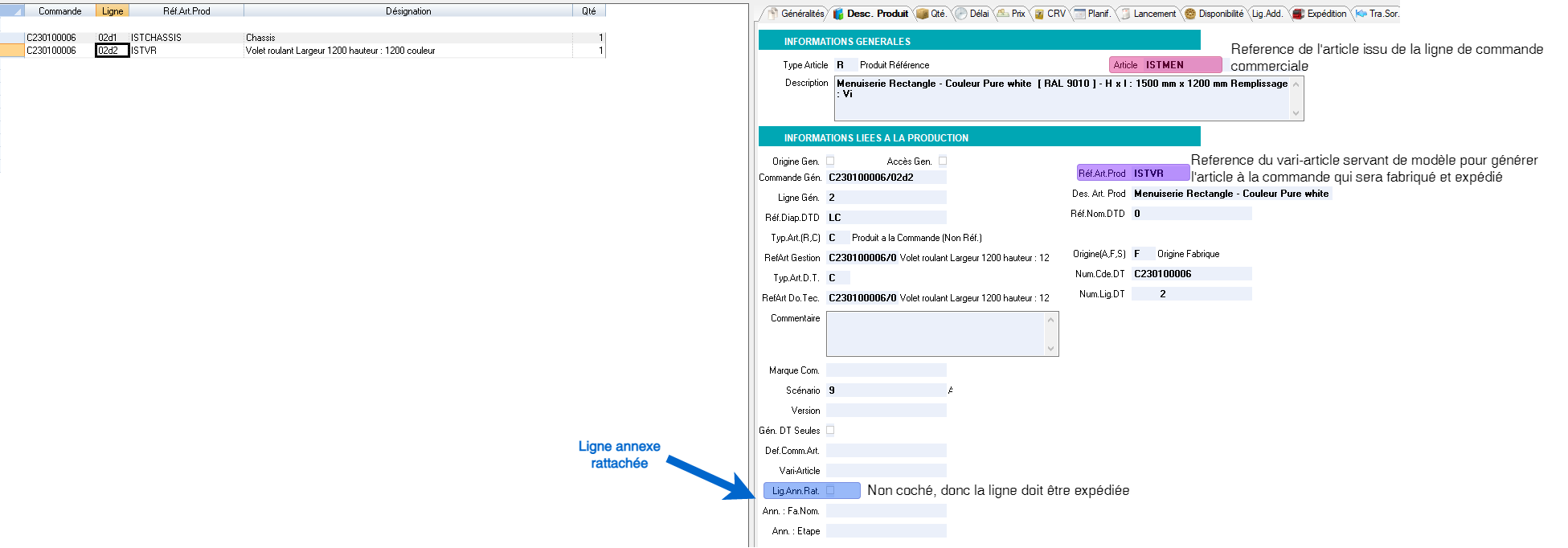

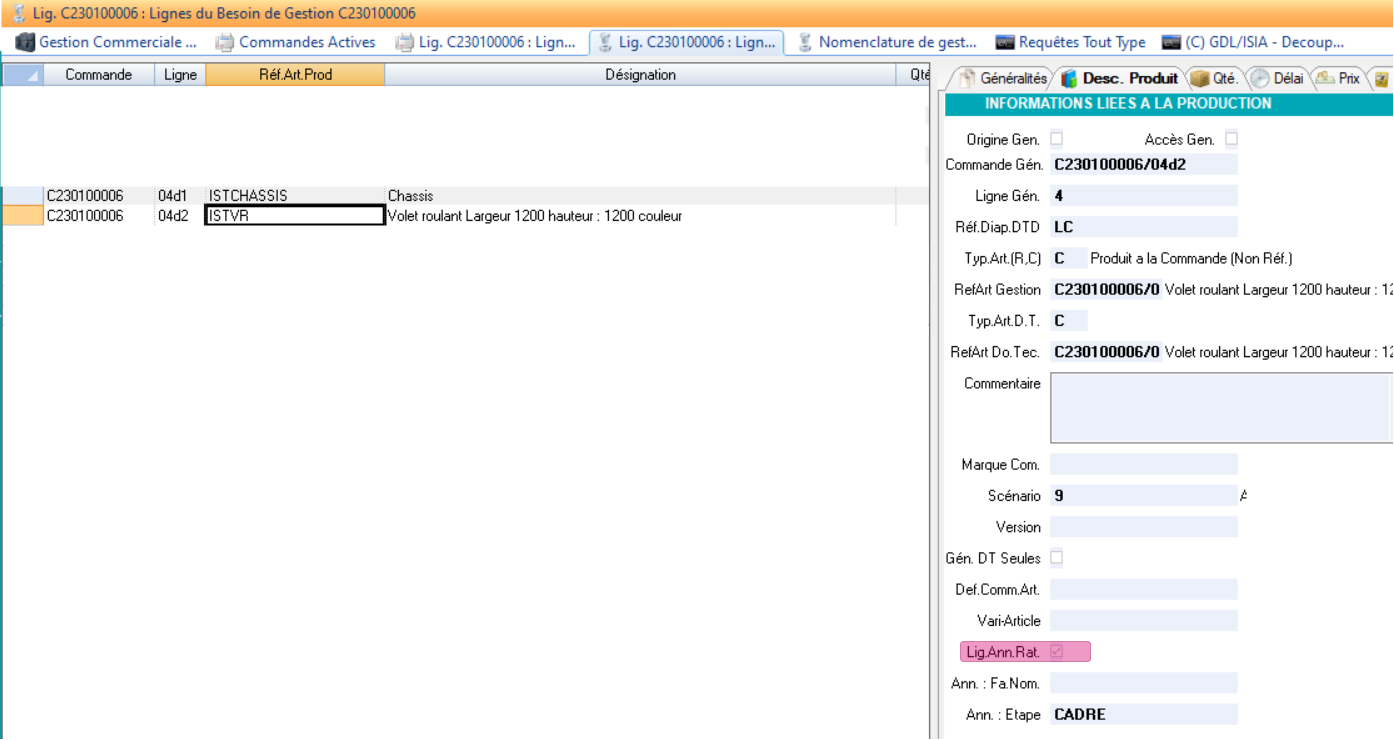

Les deux lignes sont découpés pour une problématique d’expédition. Elles doivent donc être expédiées séparément, et ne sont pas rattachées entre elles ! Les deux lignes ont donc la coche “Ligne Annexe Rattaché” qui n’est pas cochée:

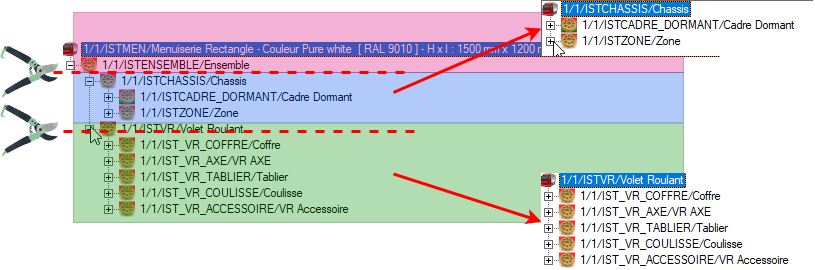

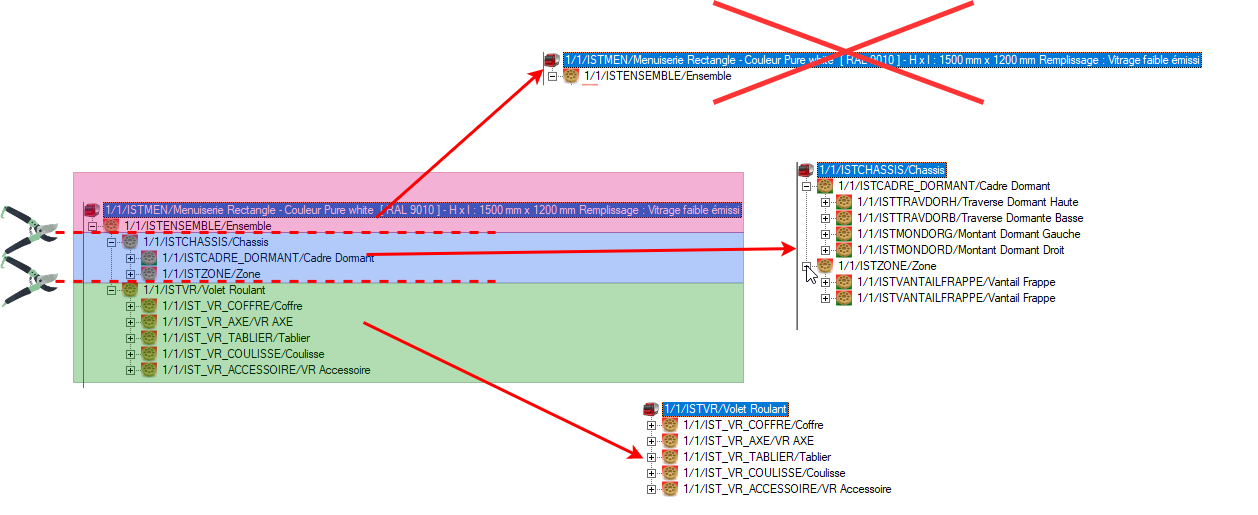

Pour chaque ligne de besoin de gestion, on a associé la partie de nomenclature découpée qui lui correspond:

A noter que dans cet exemple, on a pas besoin de conserver les deux branches les plus hautes: “Menuiserie Rectangle “ et “Ensemble” qui servaient simplement à la construction de la nomenclature.

Quelle requêtes utiliser pour réaliser cette découpe ?

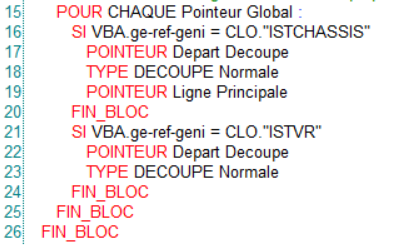

La GDL

POUR CHAQUE POINTEUR GLOBAL: permet de parcourir l’intégralité des pointeurs de la nomenclature
VBA.ge-ref-geni: permet de récupérer le vari-article du pointeur parcouru
POINTEUR Depart DECOUPE: indique que l’on veut découper à partir de ce pointeur !
TYPE DECOUPE Normale: Mot-clé à utiliser quand on découpe sur des vari-articles
POINTEUR Ligne Principale: indique que la ligne est considérée comme la ligne principale d’expédition. A mettre obligatoirement sur une des lignes découpées (informatif ici !)

➡️ ici on découpe donc en fonction des vari-articles ISTChassis et ISTVR, qui seront toutes les deux des lignes expediables.

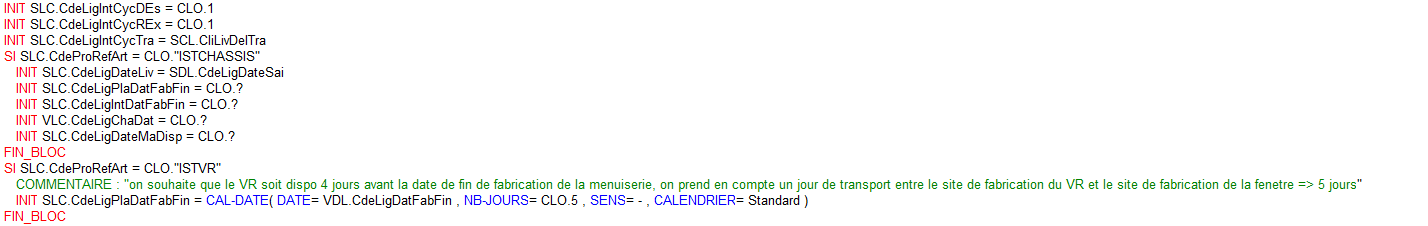

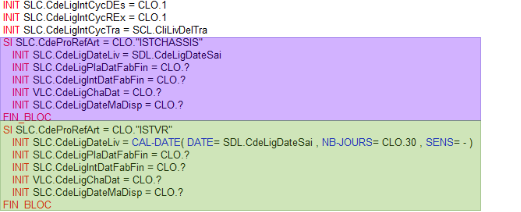

La GIL ISIA-I-P

On passe dans la GIL pour chacune des lignes de gestion identifiées via la requête de découpe.

Chacune de ces lignes va pouvoir être planifiée indépendamment des autres et on pourra ainsi avoir un date de livraison pour le VR antérieure à la date de de livraison pour le châssis.

Ici, on décide d’expédier le châssis à la date prévue sur la ligne de commande commerciale, soit SDL.CdeLigDateSai.

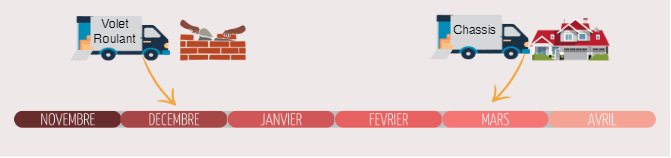

En revanche, on décide de livrer le Volet Roulant 30 jours avant la livraison du châssis ! On initialise donc la date de livraison du volet roulant 30 jours avant la date de livraison de la ligne de commande commerciale ( SDL.CdeLigDateSai) en ligne 54. On ne remplit pas les autres

Cas 2: On veut expédier séparément le VR et le reste de la fenêtre

Dans quels cas utiliser cette découpe ?

Comme dans le cas 1, on peut utiliser cette découpe dans le cas où on veut expédier séparément deux articles à la commande. Par exemple, on a un client qui commande une fenêtre avec Volet Roulant à livrer sur un chantier. Or le châssis et le volet roulant doivent être livré séparément sur le chantier ! En effet, le volet roulant doit être livré au début, pour être intégré dans la maçonnerie. Le châssis, en revanche, doit être livré bien plus tard, pour ne pas être abimé ou volé avant ! Ils doivent donc être livrés séparément. On a donc ici une découpe pour répondre à une problématique d’expédition.

Contrairement au cas 1, cependant, on veut conserver l’arborescence père de la nomenclature ( Menuiserie et Ensemble) car il y a des informations intéressantes. On veut donc conserver les pointeurs au dessus de Châssis dans la nomenclature.

Le principe:

Dans DIAPASON ça donne ça:

Les deux lignes sont découpés pour une problématique d’expédition. Elles doivent donc être expédiées séparément, et ne sont pas rattachées entre elles ! Les deux lignes ont donc la coche “Ligne Annexe Rattaché” qui n’est pas cochée:

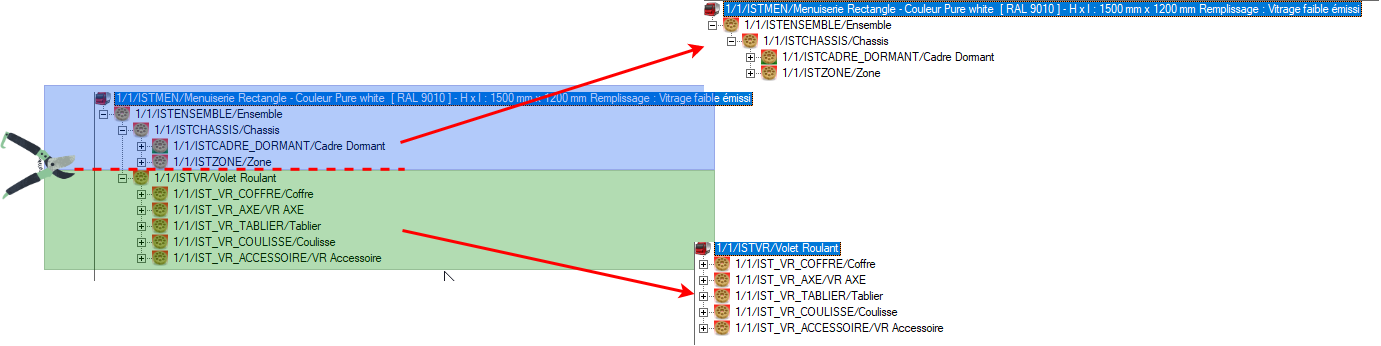

Pour chaque ligne de besoin de gestion, on a associé la partie de nomenclature découpée qui lui correspond:

Ici, contrairement au Cas 1, on conserve les deux branches les plus hautes de l’arborescence.

Quelle requête utiliser ?

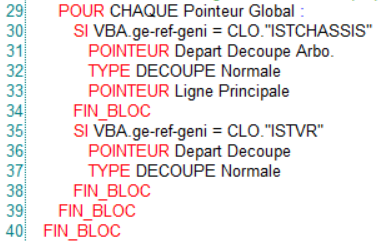

La requête GDL

POUR CHAQUE POINTEUR GLOBAL: permet de parcourir l’intégralité des pointeurs de la nomenclature
VBA.ge-ref-geni: permet de récupérer le vari-article du pointeur parcouru
POINTEUR Depart DECOUPE Arbo: indique que l’on veut découper sur ISTChassis mais qu’on veut conserver l’arborescence père également.
TYPE DECOUPE Normale: Mot-clé à utiliser quand on découpe sur des vari-articles
POINTEUR Ligne Principale: indique que la ligne est considérée comme la ligne principale d’expédition. A mettre obligatoirement sur une des lignes découpées (informatif ici !)

➡️ ici on découpe donc en fonction des vari-articles ISTChassis et ISTVR, qui seront toutes les deux des lignes expediables.

Cas 3: On veut découper pour une problématique d’expédition, et il y a au moins une ligne dans la découpe qui est un article standard, et au moins une ligne qui est un article à la commande.

Dans quels cas utiliser cette découpe ?

On peut utiliser cette découpe si par exemple on livre dans le même camion une fenêtre et la poignée associée, mais que la poignée est livrée dans un colis de quincaillerie indépendamment de la fenêtre pour éviter que les différents vitrages ne soient endommagées avec des chocs contre les poignées.

Le principe:

Dans DIAPASON ça donne ça:

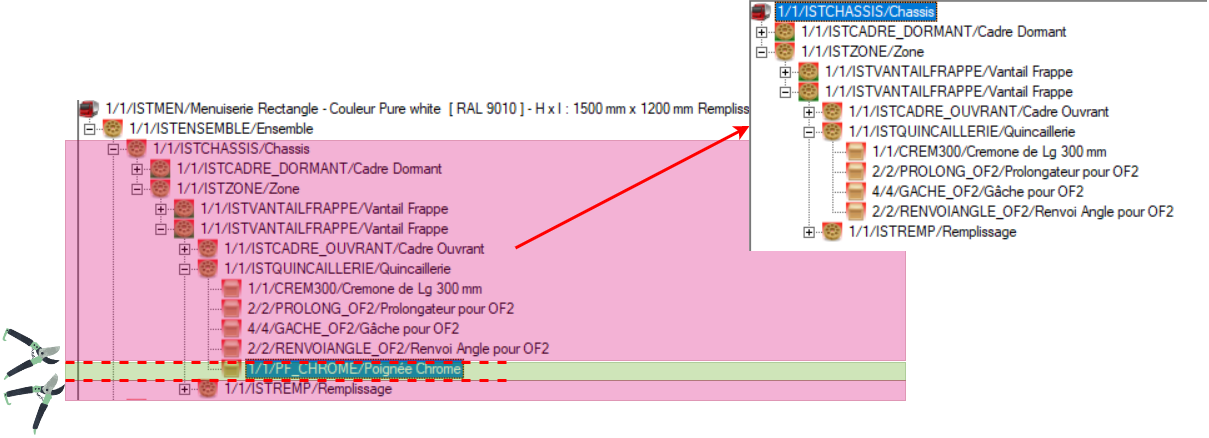

Pour chaque ligne de besoin de gestion, on a associé la partie de nomenclature découpée qui lui correspond:

Quelles requêtes utiliser pour réaliser cette découpe ?

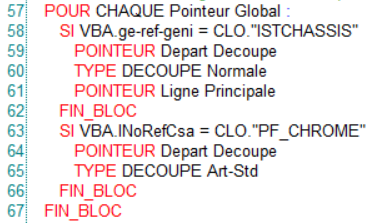

La GDL

POUR CHAQUE POINTEUR GLOBAL: permet de parcourir l’intégralité des pointeurs de la nomenclature
VBA.ge-ref-geni: permet de récupérer le vari-article du pointeur parcouru
POINTEUR Depart DECOUPE : indique que l’on veut découper sur ISTChassis
TYPE DECOUPE Normale: Mot-clé à utiliser quand on découpe sur des vari-articles
POINTEUR Ligne Principale: indique que la ligne est considérée comme la ligne principale d’expédition

TYPE DECOUPE Art-Std : on veut découper sur un article standard, mais il y a une autre découpe sur un article à la commande.

➡️ ici on découpe donc en fonction des vari-articles ISTChassis et PF-Chrome,

La GIL

Dans la GIL les 2 lignes de gestion sont planifiées ensemble, car expédiées ensemble.

Cas 4: on utilise des articles gérés en stock uniquement. On ne fabrique rien ! On a donc uniquement des articles standards.

Dans quels cas utiliser cette découpe ?

On utilise cette découpe uniquement si les produits de la nomenclatures sur lesquels on souhaite réaliser la découpe sont gérés en stock, comme par exemple si quelqu’un saisit une configuration où on a uniquement une fenêtre et un Volet Roulant standards gérés en stock.

Dans DIAPASON ça donne ça:

Quelles requêtes utiliser pour réaliser cette découpe ?

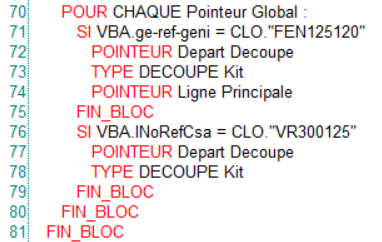

La requête GDL:

POUR CHAQUE POINTEUR GLOBAL: permet de parcourir l’intégralité des pointeurs de la nomenclature
VBA.ge-ref-geni: permet de récupérer le vari-article du pointeur parcouru
POINTEUR Depart DECOUPE : indique que l’on veut découper sur ISTChassis
TYPE DECOUPE Kit: Mot-clé à utiliser quand on découpe sur des articles standard uniquement
POINTEUR Ligne Principale: indique que la ligne est considérée comme la ligne principale d’expédition .

➡️ ici on découpe donc en fonction des articles standard FEN125120 et VR300125.

La requête GIL

Dans la GIL les 2 lignes de gestion sont planifiées ensemble, car expédiées ensemble.

On réalise la découpe pour une problématique de fabrication

Cas 5: On découpe pour une problématique de fabrication !

Dans quels cas utiliser cette découpe ?

On utilise cette découpe quand on a différents articles de la nomenclature fabriqués séparément. Par exemple, si le Volet Roulant et le Châssis de la menuiserie sont produits dans 2 ateliers différents: on veut que les deux fabrications soient lancées indépendamment, et que le Volet Roulant soit rattaché au châssis à la fin de la fabrication du châssis. Le Volet Roulant est alors considéré comme une composant du châssis !

Le principe:

Dans DIAPASON ça donne ça:

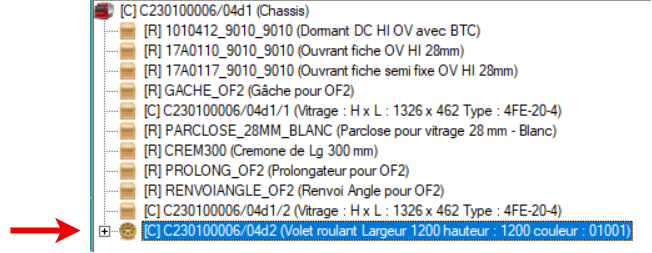

Dans ce cas, le VR est considéré comme un composant du châssis. Quand on consulte la nomenclature de gestion du châssis, on voit bien que le VR y est ajouté comme un simple composant !

Sur la ligne de gestion du volet roulant, on voit que “Ligne Annexe Expédiée” est coché. Le volet roulant ne pourra donc pas être expédié séparément.

Pour chaque ligne de besoin de gestion, on a associé la partie de nomenclature découpée qui lui correspond:

Quelles requêtes utiliser pour réaliser cette découpe ?

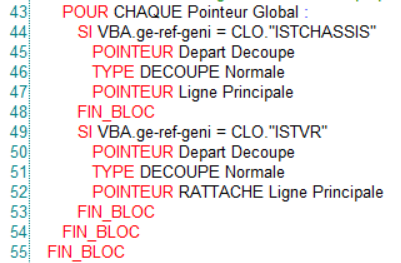

Requête GDL

POUR CHAQUE POINTEUR GLOBAL: permet de parcourir l’intégralité des pointeurs de la nomenclature
VBA.ge-ref-geni: permet de récupérer le vari-article du pointeur parcouru
POINTEUR Depart DECOUPE : indique que l’on veut découper sur ISTChassis
TYPE DECOUPE Normale: Mot-clé à utiliser quand on découpe sur des vari-articles
POINTEUR Ligne Principale: indique que la ligne est considérée comme la ligne principale d’expédition ( sur laquelle on va rattacher le VR)

POINTEUR RATTACHE Ligne Principale: indique que la ligne n’est pas expédiable, mais doit être rattachée à la ligne principale en tant que composant pour la fabrication de la ligne principale.

➡️ ici on découpe donc en fonction des vari-articles ISTChassis et ISTVR, qui sont fabriqués séparément mais expédié ensemble, en rattachant le VR à la ligne principale qui est celle du Chassis.

GIL ISIA-I-P

On initialise la date de livraison du Châssis par rapport à la date de la ligne de commande.
Le VR doit être rattaché en tant que composant au châssis avant la fin de fabrication du châssis. Il doit donc être disponible 5 jours avant la fin de fabrication du châssis !
