Dormant/Châssis
Paramètres
CatAlpha | Catégorie alpha de la menuiserie rentrant en compte dans le calcul des coefficients thermiques : Clair ; Moyen ; Noir ; Sombre |
CoupCad | Type Coupe Cadre : Permet de piloter le type de coupe entre la traverse haute et les montants. Liste d'aide [C45 : Cadre Rectangle coupe 45 | C90HF : Cadre Rectangle coupe 90 HF | C90VF : Cadre Rectangle coupe 90 HF]. |
CoupCadBG | Type de coupe spécifique au coin bas gauche du cadre (C45 / C90HF / C90VF). Ce paramètre ne peut être défini que pour les formes cintrées, trapèzes, rectangle et triangles. Si aucune valeur n’est spécifiée la valeur du paramètre CoupCad est prise en compte par défaut. |
CoupCadBD | Type de coupe spécifique au coin bas droit du cadre (C45 / C90HF / C90VF). Ce paramètre ne peut être défini que pour les formes cintrées, trapèzes, rectangle et triangles. Si aucune valeur n’est spécifiée la valeur du paramètre CoupCad est prise en compte par défaut. |
CoupCadHG | Type de coupe spécifique au coin haut gauche du cadre (C45 / C90HF / C90VF). Ce paramètre ne peut être défini que pour les formes cintrées, trapèzes, rectangle et triangles. Si aucune valeur n’est spécifiée la valeur du paramètre CoupCad est prise en compte par défaut. Pour les formes PCT et APN, la valeur du paramètre n’est pas prise en compte si l’arc du cintre est tangent par rapport au montant vertical (l’angle est alors C90HF) |
CoupCadHD | Type de coupe spécifique au coin haut droit du cadre (C45 / C90HF / C90VF Ce paramètre ne peut être défini que pour les formes cintrées, trapèzes, rectangle ( pour les forme triangles , utiliser uniquement le paramètre CoupCadHG). Si aucune valeur n’est spécifiée la valeur du paramètre CoupCad est prise en compte par défaut. Pour les formes PCT et APN, la valeur du paramètre n’est pas prise en compte si l’arc du cintre est tangent par rapport au montant vertical (l’angle est alors C90HF) |
CoupCadCmp1 | Type de coupe complémentaire pour les pentagones (C45 / C90HF / C90VF). Si aucune valeur n’est spécifiée la valeur du paramètre CoupCad est prise en compte par défaut. Voir §1.3.4 « Angles des cadres Dormant et Ouvrant » pour savoir à quel angle est rattaché le paramètre. |
CoupCadCmp2 | Type de coupe complémentaire pour les rectangles doubles coupes (C45 / C90HF / C90VF). Si aucune valeur n’est spécifiée la valeur du paramètre CoupCad est prise en compte par défaut. Voir §1.3.4 « Angles des cadres Dormant et Ouvrant » pour savoir à quel angle est rattaché le paramètre. |
CouTDorSe | Coupe Trav/Dor pour seuil : Permet de piloter le type de coupe entre la traverse basse (hors seuil) et les montants/meneaux. Liste d'aide [C45 : Cadre Rectangle coupe 45 | C90HF : Cadre Rectangle coupe 90 HF | C90VF : Cadre Rectangle coupe 90 HF]. |
ExcpRepH | Exception Repère Hauteur : Permet de définir des exceptions au paramètre "RefRepH" sous la forme : H1=HTC;H2=HTDZ; …. |
ExcpRepL | Exception Repère Largeur : Permet de définir des exceptions au paramètre "RefRepL" sous la forme : L1=HTC;L2=HTDZ; …. |
GeoDefGHD | Géométrie Profil Gauche Haut Droit : Permet de spécifier la géométrie des montants du cadre Dormant (Haut Droit et Gauche) à prendre en compte. Ce paramètre est obligatoire. |
GeoDefTrav | Géométrie profil défaut Traverse : Permet de spécifier la géométrie des traverses Dormant à prendre en compte. Ce paramètre est obligatoire pour les modèles de Dormant avec traverse. |
GeoExcpGHD | Liste chainée des exceptions des profils Haut Gauche ou Droit ayant une géométrie particulière / Géométrie défaut. Spécifier uniquement les exceptions de la géométrie sous la forme GeoG=XXX;GeoD=YYY;GeoH=ZZZ ou par l'intermédiaire d'une VBA. |
GeoExcpTrav | Liste chainée des exceptions des traverses ayant une géométrie particulière / Géométrie défaut : TV1= XXX;TH2=YYY |
GeoExcpTravBas | Liste chainée des exceptions des traverses basse (ou seuil) ayant une géométrie particulière / Géométrie défaut : Z1=XXX;Z2=YYY ou par l'intermédiaire d'une VBA. Le type de profil de la traverse basse d’une zone permet de définir la présence d’un seuil sur cette dernière. |
GeoPA | Géométrie ou groupe de géométrie défaut de la pièce d'appui du cadre dormant : Permet de spécifier la géométrie de la Pièce d'Appui à prendre en compte. La valeur vide de ce paramètre indique l’absence de Pièce d'Appui. |
GeoTravBas | Géométrie ou groupe de géométrie défaut de la traverse basse du cadre dormant : Permet de spécifier la géométrie de la traverse basse du cadre Dormant à prendre en compte. Ce paramètre est obligatoire. Le type de profil de la traverse basse d’une zone permet de définir la présence d’un seuil sur cette dernière. |
GrpGeoElB1 | Géométrie ou groupe de géométrie de l'élargisseur Bas Niveau1 du châssis : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur Dormant Bas "Niveau 1" à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur. |
GrpGeoElB2 | Géométrie ou groupe de géométrie de l'élargisseur Bas Niveau2 du châssis : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur Dormant Bas "Niveau 2" à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur. |
GrpGeoElD1 | Géométrie ou groupe de géométrie de l'élargisseur Droit Niveau1 du châssis : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur Dormant Droit "Niveau 1" à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur. |
GrpGeoElD2 | Géométrie ou groupe de géométrie de l'élargisseur Droit Niveau2 du châssis : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur Dormant Droit "Niveau 2" à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur. |
GrpGeoElG1 | Géométrie ou groupe de géométrie de l'élargisseur Gauche Niveau1 du châssis : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur Dormant Gauche "Niveau 1" à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur. |
GrpGeoElG2 | Géométrie ou groupe de géométrie de l'élargisseur Gauche Niveau2 du châssis : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur Dormant Gauche "Niveau 2" à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur. |
GrpGeoElH1 | Géométrie ou groupe de géométrie de l'élargisseur Haut Niveau1 du châssis : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur Dormant Haut "Niveau 1" à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur. |
GrpGeoPrCB1 | Géométrie ou groupe de géométrie de l'élargisseur complémentaire Bas Niveau1 du châssis : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur Bas 1 à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur. |
GrpGeoPrCD1 | Géométrie ou groupe de géométrie de l'élargisseur Complémentaire Droit 1 du châssis : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur complémentaire Droit 1 à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur. |
GrpGeoPrCG1 | Géométrie ou groupe de géométrie de l'élargisseur Complémentaire Gauche 1 du châssis : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur complémentaire Gauche 1 à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur. |
GrpGeoPrCH1 | Géométrie ou groupe de géométrie de l'élargisseur Complémentaire Haut 1 du châssis : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur complémentaire Haut 1 à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur. |
HVR | Hauteur VR : Hauteur volet roulant. La valeur 0 de ce paramètre indique l’absence de Volet roulant. |
VREmp | Emplacement Coffre INC /EXC : Permet de spécifier si le Volet roulant et inclus dans la hauteur du dormant. Valeur "Exclu" si non renseigné. Liste d'aide [Exclu : Exclu | Inclu : Inclu]. |
JeuVRCha | Jeu entre la position Hors-Tout du Chassis le plus haut et le bas du Volet Roulant exprimé en mm. |
RefBVR | Référence du code BVR lié. Cette référence permet d’identifier le BVR utilisé et de retrouver par exemple le dxf associé au BVR pour l’applicatif de coupe. |
JE1 | Jonction Elargisseur 1 : Permet de déterminer le type de jonction entre les deux élargisseurs ELB1 et ELG1 dans le cas où ces derniers sont présents. Liste d'aide [FG : Fillant Gauche | FB : Fillant Bas]. |
JE2 | Jonction Elargisseur 2 : Permet de déterminer le type de jonction entre les deux élargisseurs ELB1 et ELD1 dans le cas où ces derniers sont présents. Liste d'aide [FB : Fillant Bas | FD : Fillant Droit ]. |
JE3 | Jonction Elargisseur 3 : Permet de déterminer le type de jonction entre les deux élargisseurs ELD1 et ELH1 dans le cas où ces derniers sont présents. Liste d'aide [FH : Fillant Haut | FD : Fillant Droite]. |
JE4 | Jonction Elargisseur 4 : Permet de déterminer le type de jonction entre les deux élargisseurs ELH1 et ELG1 dans le cas où ces derniers sont présents. Liste d'aide [FH : Fillant Haut | FG : Fillant Gauche ]. |
LstParDef | Liste chainée des valeurs défaut des positionnements des traverses et meneaux à prendre en compte uniquement dans la représentation (dessin) du cadre dormant. Le positionnement de ces traverses reste cependant "libre" pour la gestion des clairs de vitrage égaux. |
RefRepH | Référence Repère Hauteur : Les traverses de dormant sont cotées depuis leurs axes jusqu'à un référentiel indiqué dans ce paramètre. Le référentiel doit être nommé comme dans le résultat de la couche métier (ex : HTC, HDD, HTO, etc.), HTC par défaut. Les valeurs des cotes sont données dans les paramètres H1, H2, Hn…). Liste d'aide [‘HTC' | 'HTD' | 'HTDZ' …]. |
RefRepL | Référence Repère Largeur : Les meneaux de dormant sont cotés depuis leurs axes jusqu'à un référentiel indiqué dans ce paramètre. Le référentiel doit être nommé comme dans le résultat de la couche métier (ex : HTC, HDD, HTO, etc.), HTC par défaut. Les valeurs des cotes sont données dans les paramètres L1, L2, Ln…). Liste d'aide [HTC' | 'HTD' | 'HTDZ' ]. |
TypAssTraBas | Type d'assemblage des traverses basses dans le cas de zone porte : SASS seuil assemblé ; SEM seuil entre montant. Liste d'aide [SASS : Seuil Assemblé | SEM : Seuil Entre Montant ]. |
H1 à 9 | Permet de déterminer la position de l’axe de la traverse de dormant (valeur Numérique Ex 543) à partir du repère spécifié par le paramètre RefRepH. L’axe de la traverse est défini par le paramètre projet GesMasTot : l’axe est au milieu de la cote b de la traverse quand le paramètre est faux ou au milieu de la masse de la traverse dans le cas contraire (traverse asymétrique). |
L1 à 9 | Permet de déterminer la position de l’axe du meneau de dormant (valeur Numérique Ex 543) à partir du repère spécifié par le paramètre RefRepL. L’axe de la traverse est défini par le paramètre projet GesMasTot. |
HC1 à 9 | Permet de déterminer la position de l’axe de la traverse de dormant (valeur caractère relationnel de type alignement ‘E_D1_Z1_TH2’ ou positionnement en mm 543) à partir du repère spécifié par le paramètre RefRepH. L’axe de la traverse est défini par le paramètre projet GesMasTot. |
LC1 à 9 | Permet de déterminer la position de l’axe du meneau de dormant (valeur caractère relationnel de type alignement ‘E_D1_Z1_TV1’ ou positionnement en mm 543) à partir du repère spécifié par le paramètre RefRepL. L’axe de la traverse est défini par le paramètre projet GesMasTot. |
RefBib | Non Obligatoire. Référence du modèle bibliothèque (Latéral Gauche / Imposte / Allège / Zone Principale / Latéral Droit) lié au modèle technique. L’initialisation de ce paramètre permet de décrire les zones dormantes sous la forme LG/IM/AL/ZP/LD. Le calcul de l’objet E_D1_Z1_V1_R1 peut être exprimé sous la forme E_D1_LG_V1_R1 si Z1 correspondant à la zone latéral Gauche dans le modèle technique sélectionné. |
ParFigDes | Liste des paramètres H ou L (séparateur ;) dont la valeur ne peut être modifiée suite à une action graphique telle que le calcul de clairs égaux ou l’alignement de traverse. |
HALGM | Hauteur d’allège maçonnée exprimée en mm. Paramètre pris en compte lors de définition de la hauteur de poignée depuis le sol. |
JeuBDCAlgM | Jeu Bas Dos Châssis Allège Maçonnée exprimé en mm. Paramètre pris en compte lors de définition de la hauteur de poignée depuis le sol. |
JeuDDCAlgM | Jeu Droit Dos Châssis Allège Maçonnée exprimé en mm. |
JeuGDCAlgM | Jeu Gauche Dos Châssis Allège Maçonnée exprimé en mm. |
JeuHDCAlgM | Jeu Haut Dos Châssis Allège Maçonnée exprimé en mm. |
FormSym | Ce paramètre de type caractéristique permet lorsqu’il est activé a YES de forcer une symétrie horizontale pour les formes de type triangle (isocèle, rectangle gauche et droit). La pointe du triangle se retrouve donc vers le bas. Cette fonctionnalité ne peut être activée que pour les châssis mono zone et mono remplissage. |
LstPosFixH | Liste chainée des positions (séparateur ;) des pattes de fixation sur le montant Haut du châssis (dormant ou élargisseur extérieur). Les positions doivent être données de bas en haut. (non utilisé pas pour les formes triangle) |
LstPosFixB | Liste chainée des positions (séparateur ;) des pattes de fixation sur le montant Bas du châssis (dormant ou élargisseur extérieur). Les positions doivent être données de bas en haut |
LstPosFixG | Liste chainée des positions (séparateur ;) des pattes de fixation sur le montant Gauche du châssis dormant ou élargisseur extérieur). Les positions doivent être données de gauche à droite. |
LstPosFixD | Liste chainée des positions (séparateur ;) des pattes de fixation sur le montant Droit du châssis (dormant ou élargisseur extérieur). Les positions doivent être données de gauche à droite. |
LstPosFixCmp1 | Liste chainée des positions (séparateur ;) des pattes de fixation sur le montant coupé haut gauche ou haut droit pour les formes géométriques CDREC1CD et CDREC1CG du châssis (dormant ou élargisseur extérieur). Les positions doivent être données de gauche à droite. |
CDCotAllMac | Paramètre de type caractéristique permettant de spécifier l’affichage de la cotation de l’allège maçonnée. Liste d'aide [Aucun ou Vide : Pas de cotation | Standard : Affichage de la valeur de la hauteur de l’allège maçonnée | Valeur donnée : affichage de la cotation avec la valeur donnée en paramètre ]. |
ZonBarr | Liste Zones Barreaudage (séparateur ;) exemple Z1;Z2. Le barreaudage sera défini sur toutes les zones du modèle si ce paramètre reste vide |
SensBarr | Sens des Barreaux : [V pour verticaux, H pour Horizontaux] |
EntreAxeBarr | Entre Axes Barreaux (mm) : Exemple 100 |
NbBarr | Nombre de Barreaux : nombre de barreaux à insérer dans les zones spécifiées. |

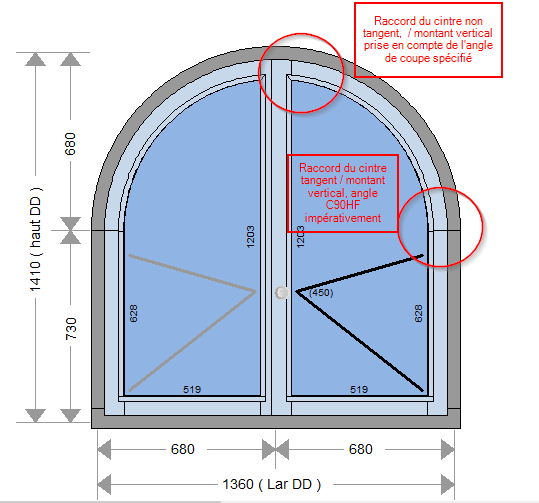

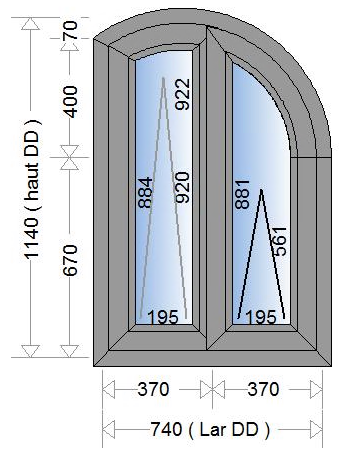

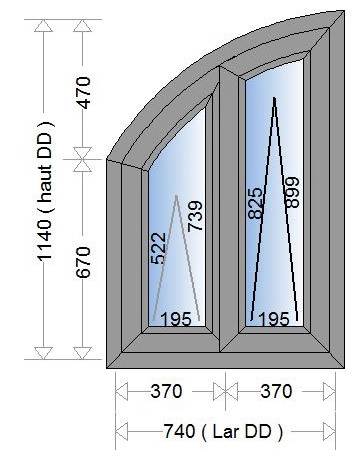

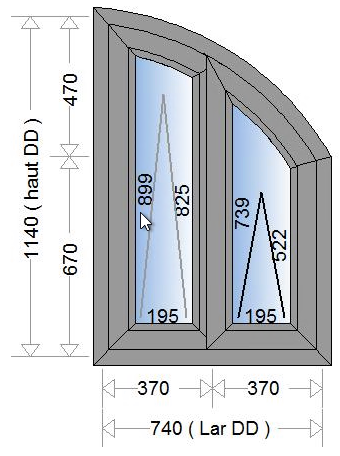

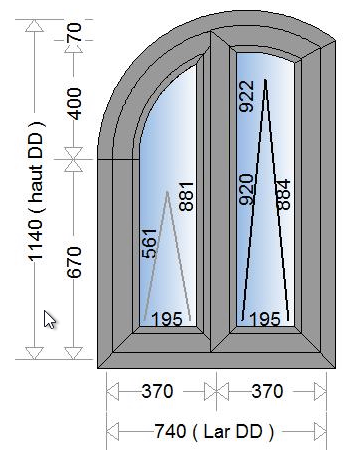

Remarque : pour les formes APN et PCT les paramètres angles de coupes Haut droit et Haut Gauche ne sont pas pris en compte lorsque l’arc du cintre est tangent par rapport au montant vertical. L’angle de coupe est alors C90HF.
![](../__attachments/89607549/att_1_for_361496992.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Valeurs Calculées
FFID | Fond de Feuillure Intérieur Dormant |
HDD | Dos de Dormant |
HTC | Hors-Tout Châssis |
HTD | Hors-Tout Dormant |
Angle1 | Valeur de l’angle 1 en degré |
Angle2 | Valeur de l’angle 2 en degré |
Angle3 | Valeur de l’angle 3 en degré |
Angle4 | Valeur de l’angle 4 en degré |
GeoH | Référence Géométrie du profil Haut du cadre |
GeoB | Référence Géométrie du profil Bas du cadre |
GeoG | Référence Géométrie du profil Gauche du cadre |
GeoD | Référence Géométrie du profil Droit du cadre |
PosAxeH1 | Position de l'axe H1 |
PosAxeH2 | Position de l'axe H2 |
PosAxeH3 | Position de l'axe H3 |
PosAxeH4 | Position de l'axe H4 |
PosAxeH5 | Position de l'axe H5 |
PosAxeH6 | Position de l'axe H6 |
PosAxeH7 | Position de l'axe H7 |
PosAxeH8 | Position de l'axe H8 |
PosAxeH9 | Position de l'axe H9 |
PosAxeL1 | Position de l'axe L1 |
PosAxeL2 | Position de l'axe L2 |
PosAxeL3 | Position de l'axe L3 |
PosAxeL4 | Position de l'axe L4 |
PosAxeL5 | Position de l'axe L5 |
PosAxeL6 | Position de l'axe L6 |
PosAxeL7 | Position de l'axe L7 |
PosAxeL8 | Position de l'axe L8 |
PosAxeL9 | Position de l'axe L9 |
Remarque : La cotation DorSai est aussi disponible sur le châssis dans les formules LCD.

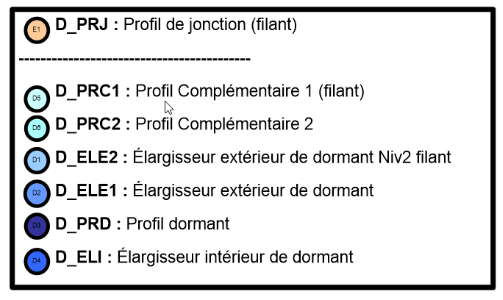

Empilage dormant

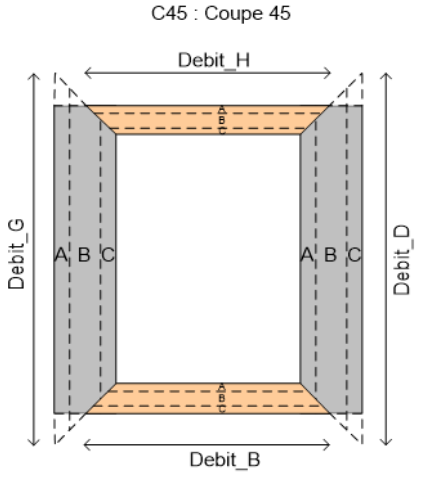

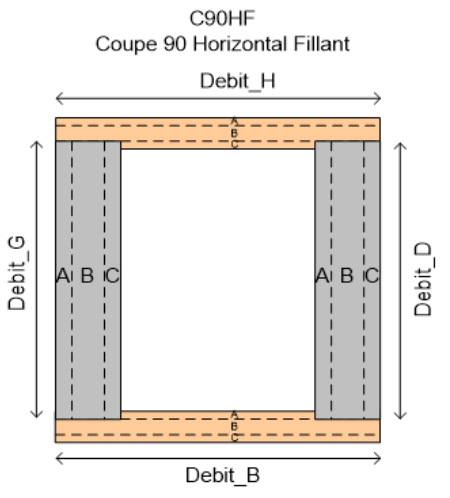

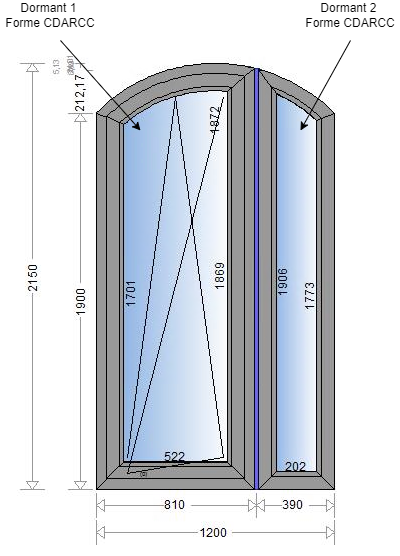

Debit_H : Longueur débit du profil haut du cadre.
Debit_B : Longueur débit du profil Bas du cadre.
Debit_G : Longueur débit du profil Gauche du cadre.
Debit_D : Longueur débit du profil Droit du cadre.
Decoupe_HG : Longueur découpe angle haut gauche.
Decoupe_HD : Longueur découpe angle haut droit.
Decoupe_BG : Longueur découpe angle bas gauche.
Decoupe_BD : Longueur découpe angle bas gauche.
Decoupe_GB : Longueur découpe angle gauche bas.
Decoupe_GH : Longueur découpe angle gauche bas.
Decoupe_DB : Longueur découpe angle droit bas.
Decoupe_DH : Longueur découpe angle droit haut.

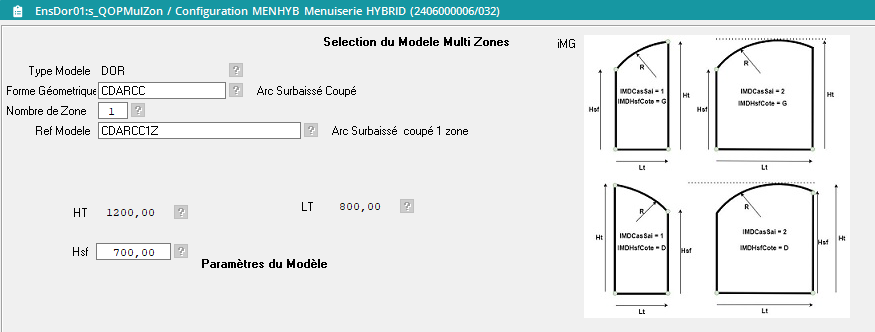

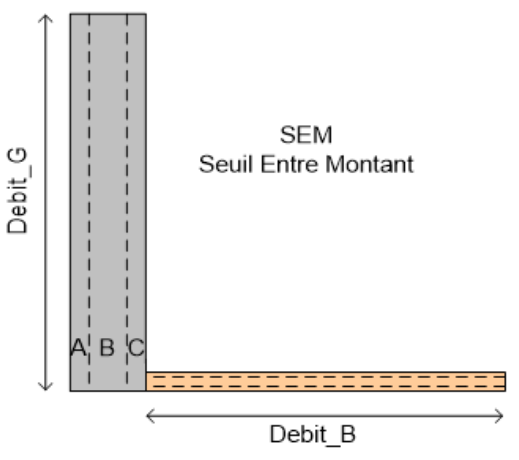

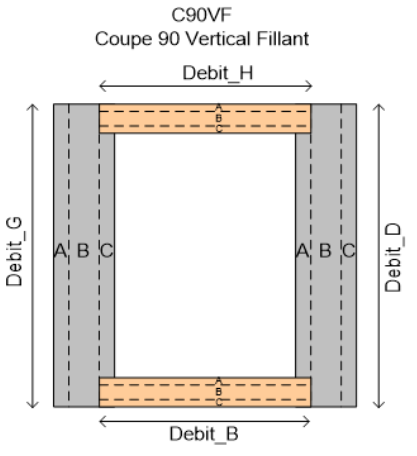

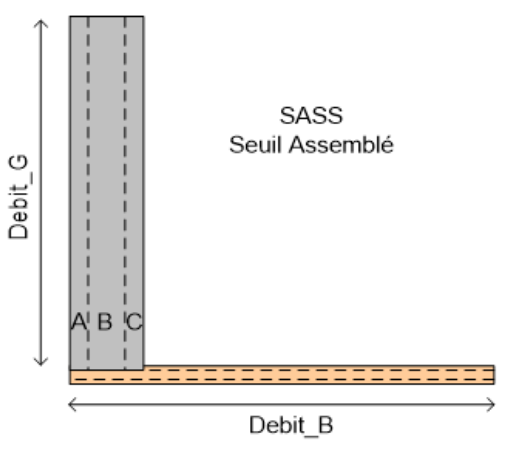

![image-20240524-100302.png](../__attachments/89607549/image-20240524-100302.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
