Ensemble
Paramètres
Ht | Hauteur totale de l'ensemble |
Lt | Largeur totale de l'ensemble |
GeoJonc | Géométrie ou groupe de géométrie défaut des jonctions châssis de l'ensemble |
GeoExcpJonc | Liste chainée des exceptions des jonctions ayant une géométrie particulière / Géométrie défaut : JH1= XXX;JV2=YYY ou par l'intermédiaire d'une VBA |
EnsRepH | Référence du Repère de Ensemble pour le paramètre Hauteur Ensemble Liste d'aide [‘HTC' | 'HDD']. |
EnsRepL | Référence du Repère de Ensemble pour le paramètre Largeur Ensemble Liste d'aide [‘HTC' | 'HDD']. |
EnsCorRepH | Correction partie Haute entre le repère utilisateur et le repère Ensemble donné (Cote ‘Saisie’) |
EnsCorRepB | Correction partie Basse entre le repère utilisateur et le repère Ensemble donné (Cote ‘Saisie’). |
EnsCorRepG | Correction partie Gauche entre le repère utilisateur et le repère Ensemble donné (Cote ‘Saisie’). |
EnsCorRepD | Correction partie Droite entre le repère utilisateur et le repère Ensemble donné (Cote ‘Saisie’). |
RefRepH | Référence Repère Hauteur : Les jonctions de châssis sont cotées depuis leurs axes jusqu'à un référentiel indiqué dans ce paramètre. Le référentiel doit être nommé comme dans le résultat de la couche métier (ex : HTC, DD, SAI), HTC par défaut. Les valeurs des cotes sont données dans les paramètres HJ1, HJ2, HJn…). |
RefRepL | Référence Repère Largeur : Les Les jonctions de châssis sont cotées depuis leurs axes jusqu'à un référentiel indiqué dans ce paramètre. Le référentiel doit être nommé comme dans le résultat de la couche métier (ex : HTC, DD, SAI), HTC par défaut. Les valeurs des cotes sont données dans les paramètres LJ1, LJ2, LJn…). Liste d'aide [HTC' | 'HTD' | 'HTDZ']. |
HJ1 à 9 | Positionnement en hauteur des jonctions horizontales |
LJ1 à 9 | Positionnement en largeur des jonctions verticales |
TypeCotH | Type de cote (en Hauteur) à afficher sur le dessin généré [‘HTC' | 'HDD'|’ Saisie’]. |
TypeCotL | Type de cote (en Largeur) à afficher sur le dessin généré [‘HTC' | 'HDD'|’ Saisie’]. |
LibCotH | Libellé du type de cote affiché à la suite de la cote totale hauteur de l’ensemble. |
LibCotV | Libellé du type de cote affiché à la suite de la cote totale largeur de l’ensemble. |
HVR | Hauteur VR : Hauteur volet roulant. La valeur 0 de ce paramètre indique l’absence de Volet roulant. |
VREmp | Emplacement Coffre INC/EXC : Permet de spécifier si le Volet roulant et inclus dans la hauteur de l'ensemble. Valeur "Exclu" si non renseigné. Liste d'aide [Exclu : Exclu | Inclu : Inclu]. |
JeuVRCha | Jeu entre la position Hors-Tout du Châssis le plus haut et le bas du Volet Roulant exprimé en mm. |
Valeurs Calculées
HTSousCoffre : Hauteur entre le bas Hors-Tout du Bloc Volet roulant et le bas Hors-Tout du Chassis.
Angle1 : Valeur de l’angle 1 en degré
Angle2 : Valeur de l’angle 2 en degré
Angle3 : Valeur de l’angle 3 en degré
Angle4 : Valeur de l’angle 4 en degré
HautDC_ENS : Hauteur totale de l'ensemble en cotation Dos de Chassis
LargDC_ENS : Largeur totale de l'ensemble en cotation Dos de Chassis
HautHT_ENS : Hauteur totale de l'ensemble en cotation Hors-tout Chassis
LargHT_ENS : Largeur totale de l'ensemble en cotation Hors-tout Chassis

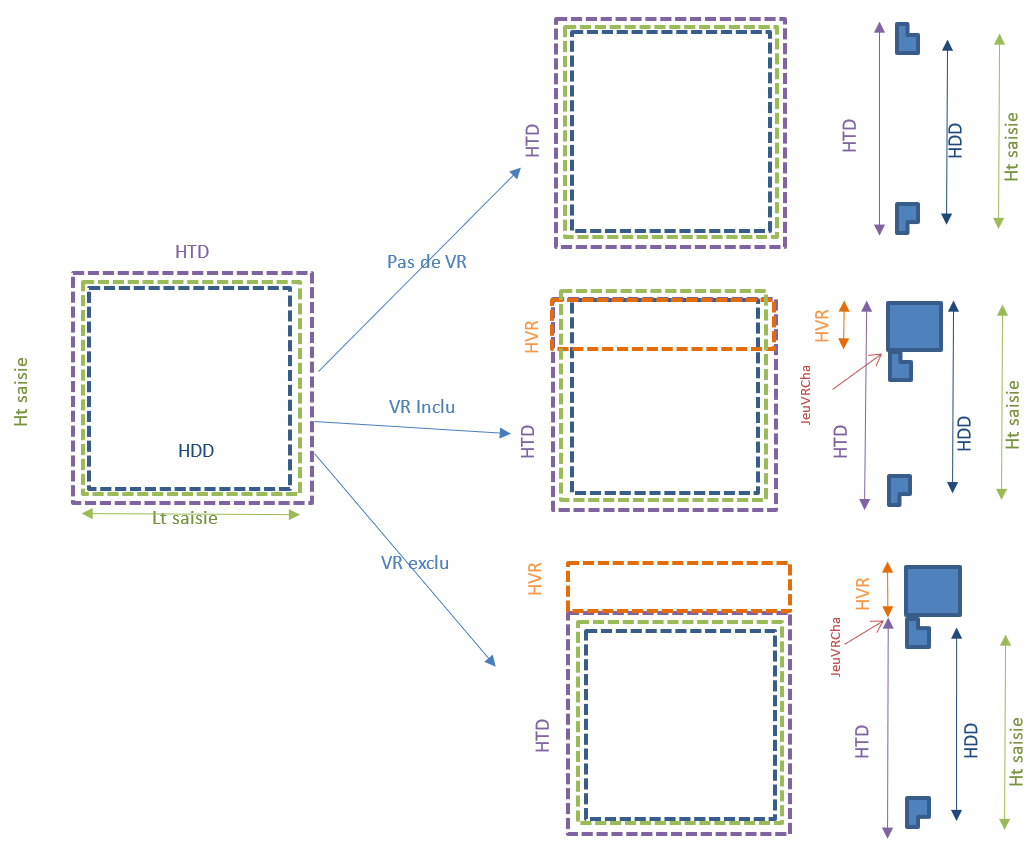

Remarque : Voici un petit schéma représentant les cotations Hors-tout et dos de Dormant dans les différents cas d’utilisation du BVR.
![](../__attachments/89609397/image-20230908-091543.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Remarque : Les corrections entre le repère utilisateur (Hors tout ou Dos de Dormant) et le repère Ensemble donné (Cote ‘Saisie’) prennent en compte la forme géométrique de l’ensemble.
