Zone


Paramètres

CodPoiV1

Coulissant : Code Poignée du vantail 1

CodPoiV2

Coulissant : Code Poignée du vantail 2

CodPoiV3

Coulissant : Code Poignée du vantail 3

CodPoiV4

Coulissant : Code Poignée du vantail 4

CodPoiV5

Coulissant : Code Poignée du vantail 5

CodPoiV6

Coulissant : Code Poignée du vantail 6

CodPoiV7

Coulissant : Code Poignée du vantail 7

CodPoiV8

Coulissant : Code Poignée du vantail 8

CotPosVP

Cote Positionnement du battement Intérieur / Vantail Prin : Valeur du chevauchement du battement intérieur sur le profil ouvrant du vantail principal (cote entre le HTO et le début du battement).

Liste d'aide [HTC' | 'HTD' | 'HTDZ'].

CotRefD

Coulissant : Cote de refoulement Galandage côté Droit

CotRefG

Coulissant : Cote de refoulement Galandage côté Gauche

CouOuvCoD

Coulissant : hauteur de poignée défaut

CoupCad

Type Coupe Cadre : Type de coupe défaut du cadre Ouvrant. Sélectionner une valeur dans la liste d'aide associée.

Liste d'aide [C45 : Cadre Rectangle coupe 45 | C90HF : Cadre Rectangle coupe 90 HF | C90VF : Cadre Rectangle coupe 90 HF].

CoupCadBG_VP

Type de coupe spécifique au coin bas gauche du cadre du vantail principal (C45 / C90HF / C90VF). Ce paramètre ne peut être défini que pour les formes cintrées, trapèzes, rectangle et triangles. Si aucune valeur n’est spécifiée la valeur du paramètre CoupCad est prise en compte par défaut.

CoupCadBD_VP

Type de coupe spécifique au coin bas droit du cadre du vantail principal (C45 / C90HF / C90VF). Ce paramètre ne peut être défini que pour les formes cintrées, trapèzes, rectangle et triangles. Si aucune valeur n’est spécifiée la valeur du paramètre CoupCad est prise en compte par défaut.

CoupCadHG_VP

Type de coupe spécifique au coin haut gauche du cadre du vantail principal (C45 / C90HF / C90VF). Ce paramètre ne peut être défini que pour les formes cintrées, trapèzes, rectangle et triangles. Si aucune valeur n’est spécifiée la valeur du paramètre CoupCad est prise en compte par défaut.

Pour les formes PCT et APN, la valeur du paramètre n’est pas prise en compte si l’arc du cintre est tangent par rapport au montant vertical (l’angle est alors C90HF)

CoupCadHD_VP

Type de coupe spécifique au coin haut droit du cadre du vantail principal (C45 / C90HF / C90VF). Ce paramètre ne peut être défini que pour les formes cintrées, trapèzes, rectangle ( pour les forme triangles , utiliser uniquement le paramètre CoupCadHG). Si aucune valeur n’est spécifiée la valeur du paramètre CoupCad est prise en compte par défaut.

Pour les formes PCT et APN, la valeur du paramètre n’est pas prise en compte si l’arc du cintre est tangent par rapport au montant vertical (l’angle est alors C90HF)

CoupCadBG_VS

Type de coupe spécifique au coin bas gauche du cadre du vantail secondaire (C45 / C90HF / C90VF). Ce paramètre ne peut être défini que pour les formes cintrées, trapèzes, rectangle et triangles. Si aucune valeur n’est spécifiée la valeur du paramètre CoupCad est prise en compte par défaut.

CoupCadBD_VS

Type de coupe spécifique au coin bas droit du cadre du vantail secondaire (C45 / C90HF / C90VF). Ce paramètre ne peut être défini que pour les formes cintrées, trapèzes, rectangle et triangles. Si aucune valeur n’est spécifiée la valeur du paramètre CoupCad est prise en compte par défaut.

CoupCadHG_VS

Type de coupe spécifique au coin haut gauche du cadre du vantail secondaire (C45 / C90HF / C90VF). Ce paramètre ne peut être défini que pour les formes cintrées, trapèzes, rectangle et triangles. Si aucune valeur n’est spécifiée la valeur du paramètre CoupCad est prise en compte par défaut.

Pour les formes PCT et APN, la valeur du paramètre n’est pas prise en compte si l’arc du cintre est tangent par rapport au montant vertical (l’angle est alors C90HF)

CoupCadHD_VS

Type de coupe spécifique au coin haut droit du cadre du vantail secondaire (C45 / C90HF / C90VF). Ce paramètre ne peut être défini que pour les formes cintrées, trapèzes, rectangle ( pour les forme triangles , utiliser uniquement le paramètre CoupCadHG_VS). Si aucune valeur n’est spécifiée la valeur du paramètre CoupCad est prise en compte par défaut.

Pour les formes PCT et APN, la valeur du paramètre n’est pas prise en compte si l’arc du cintre est tangent par rapport au montant vertical (l’angle est alors C90HF)

CoupCadCmp1_VP

Type de coupe spécifique de l’angle complémentaire 1 du cadre du vantail principal (C45 / C90HF / C90VF). Ce paramètre ne peut être défini que pour les formes pentagone ( CDPGP, CDPGI , CDR1. Si aucune valeur n’est spécifiée la valeur du paramètre CoupCad est prise en compte par défaut. Voir §1.3.4 « Angles des cadres Dormant et Ouvrant » pour savoir à quel angle est rattaché le paramètre.

CoupCadCmp1_VS

Type de coupe spécifique de l’angle complémentaire 1 du cadre du vantail Secondaire (C45 / C90HF / C90VF). Ce paramètre ne peut être défini que pour la forme CDR2C pour un ouvrant 2 vantaux. Si aucune valeur n’est spécifiée la valeur du paramètre CoupCad est prise en compte par défaut. Voir §1.3.4 « Angles des cadres Dormant et Ouvrant » pour savoir à quel angle est rattaché le paramètre.

CoupCadCmp2_VP

Type de coupe spécifique de l’angle complémentaire 1 du cadre du vantail principal (C45 / C90HF / C90VF). Ce paramètre ne peut être défini que pour la forme CDR2C pour un ouvrant simple. Si aucune valeur n’est spécifiée la valeur du paramètre CoupCad est prise en compte par défaut. Voir §1.3.4 « Angles des cadres Dormant et Ouvrant » pour savoir à quel angle est rattaché le paramètre.

CouVtlPrin

Coulissant : référence du vantail principal

DecPasUti

Décalage Ouvrant Dormant pour passage Utile : Paramètre indiquant l'encombrement de l'ouvrant à 90° autrement dit le décalage entre la cote passage et la cote passage utile. Interprété si TypCotVanPrin = PasUtil.

GeoBatInt

Géométrie ou groupe de géométrie du Battement intérieur : Permet de spécifier la géométrie du battement intérieur à prendre en compte. La valeur vide de ce paramètre indique l’absence de battement intérieur.

GeoDefCad

Géométrie ou groupe de géométrie défaut des profils du cadre ouvrant : Spécifier la géométrie défaut du Cadre ouvrant à prendre en compte.

GeoDefCouChic

Coulissant : Géométrie ou groupe de géométrie défaut des profils chicanes externes

GeoDefCouChicInt

Coulissant : Géométrie ou groupe de géométrie défaut des profils chicanes internes

GeoDefCouFerm

Coulissant : Géométrie ou groupe de géométrie défaut des profils fermeture

GeoDefTravCouHB

Coulissant : Géométrie ou groupe de géométrie défaut des profils Haut & Bas

GeoExcpCad

Liste chainée des exceptions des profils Ouvrant Haut Gauche ou Droit ayant une géométrie particulière / Géométrie défaut : GeoG=XXX;GeoD=YYY;GeoH=ZZZ ou par l'intermédiaire d'une VBA. Les géométries liées à la définition de la masse centrale peuvent être modifiées via la syntaxe suivante : V1.Bat=XXX pour modifier le battement de la masse centrale ; MC.VP=XXX ou V1.GEOD=XXX/ V2.GEOG=XXX suivant le sens d’ouverture, pour modifier la géométrie liée au vantail principal de la masse centrale ; MC.VS=XXX ou V1.GEOD=XXX/ V2.GEOG=XXX suivant le sens d’ouverture, pour modifier la géométrie liée au vantail secondaire de la masse centrale .

Le jeu de la masse centrale peut lui aussi être modifié via la syntaxe MC.jeu=YYY.

GeoExcpCoul

Liste chainée des exceptions des profils Coulissant Haut Gauche ou Droit ayant une géométrie particulière / Géométrie défaut : V1.GeoG=XXX;V2.GeoD=YYY;GeoH=ZZZ ou par l'intermédiaire d'une VBA

GeoExcpHPoi

Coulissant : liste chainée des exceptions des hauteurs de poignée V1=1000;V2=1200

GeoMasC

Géométrie ou groupe de géométrie de la masse centrale : Permet de spécifier la géométrie de la masse centrale à prendre en compte. Ce paramètre est obligatoire pour la définition d’un OF2.

GrpGeoElExZB1

Géométrie ou groupe de géométrie de l'élargisseur Bas extérieur zone : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur Externe Dormant Bas à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur.

GrpGeoElExZD1

Géométrie ou groupe de géométrie de l'élargisseur Droit extérieur zone : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur Externe Dormant Droit à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur.

GrpGeoElExZG1

Géométrie ou groupe de géométrie de l'élargisseur Gauche extérieur zone : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur Externe Dormant Gauche à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur.

GrpGeoElExZH1

Géométrie ou groupe de géométrie de l'élargisseur Haut extérieur zone : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur Externe Zone Haut à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur.

GrpGeoElInDB1

Géométrie ou groupe de géométrie de l'élargisseur Bas intérieur dormant : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur Interne Dormant Bas à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur.

GrpGeoElInDD1

Géométrie ou groupe de géométrie de l'élargisseur Droit intérieur dormant : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur Interne Dormant Droit à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur.

GrpGeoElInDG1

Géométrie ou groupe de géométrie de l'élargisseur Gauche intérieur dormant : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur Interne Dormant Gauche à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur.

GrpGeoElInDH1

Géométrie ou groupe de géométrie de l'élargisseur Haut intérieur dormant : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur Interne Dormant Haut à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur.

JeuDorOuv

Jeu entre le dormant et l'ouvrant : Intervalle entre le « Fond de feuillure intérieur dormant » et le « Fond de feuillure extérieur ouvrant ».

L1

Coulissant : positionnement de l'axe de la chicane 1

L2

Coulissant : positionnement de l'axe de la chicane 2

L3

Coulissant : positionnement de l'axe de la chicane 3

L4

Coulissant : positionnement de l'axe de la chicane 4

L5

Coulissant : positionnement de l'axe de la chicane 5

L6

Coulissant : positionnement de l'axe de la chicane 6

L7

Coulissant : positionnement de l'axe de la chicane 7

LstVantFix

Coulissant : liste chainée (;) des références de vantail Fixe

LVP

Largeur du vantail principal (prise en compte du sens d'ouverture) : Cette largeur est donnée depuis le repère FFID par défaut ou autre en fonction des paramètres « TypCotVanPrin » et « DecPasUti ».

OuvSOu

Sens Ouverture : Sens d'ouverture à initialiser avec une des valeurs de la liste d'aide.

Liste d'aide [DP : Droite Poussant | DT : Droite Tirant | GP : Gauche Poussant | GT : Gauche Tirant].

OuvTyp

Type Ouvrant : Type d'ouvrant à initialiser avec une des valeurs de la liste d'aide.

Liste d'aide [ABT : Abatant | BAS : Basculant | COD : Coulissant à déboitement | COU : Coulissant | FAU : Faux ouvrant | FIX : Fixe | OB : Oscillo battant | OF : Ouvrant à la Française| VV : Va et Vient | FMS : Porte Fermière Simple]..

ParCloCou

Coulissant : existence de parcloses sur les vantaux coulissant ?

ParCloOuv

Existence de parcloses sur les vantaux frappes ?

PoiCent

Poignée centrée sur la masse centrale ?

La valeur à « YES » de ce paramètre permet de placer la poignée au milieu de la masse centrale (plutôt qu’au centre du profil du vantail principal). Paramètre interprété uniquement s'il n'y a pas de battement intérieur.

Liste d'aide [YES | NO].

RecDorCouB

Coulissant : recouvrement Bas Dormant / Ouvrant

RecDorCouD

Coulissant : recouvrement Droit Dormant / Ouvrant

RecDorCouG

Coulissant : recouvrement Gauche Dormant / Ouvrant

RecDorCouH

Coulissant : recouvrement Haut Dormant / Ouvrant

CouProfCapot

Coulissant : Géométrie du profil Capot pour galandage (voir schéma).

CouRefoulGau

Coulissant : Valeur du refoulement gauche pour galandage (voir schéma).

CouRecouvGau

Coulissant : Valeur du recouvrement gauche pour galandage (voir schéma).

CouRefoulDro

Coulissant : Valeur du refoulement droit pour galandage (voir schéma).

CouRecouvDro

Coulissant : Valeur du recouvrement droit pour galandage (voir schéma).

TypCotVanPrin

Type de Cotation du Vantail Principal : Permet d'indiquer comment sont définis des vantaux tiercés sur une 2 vantaux :

- "LarPas" ou "PasUtil" : le vantail principal est coté depuis l'extrémité du battement extérieur (du semi-fixe) jusqu'au clair de dormant (en tenant compte ou pas de l'encombrement de l'ouvrant ouvert à 90°)

- HTC, HTMM ou HTDZ : le vantail principal est coté depuis l'axe de la masse centrale jusqu'au référentiel indiqué. Liste d'aide [LarPas | PasUtil | HTC | HTMM (Hors Tout Milieu Traverse / Traverse Asymétrique) | HTDZ].

JeuBatDorBas

Jeu Bas entre le Dormant et le Battement Extérieur pour une ouverture intérieure et avec le battement intérieur pour une ouverture extérieure. (Jeu Gauche entre le Dormant et le Battement intérieur pour une ouverture extérieure pour les portes Fermière.)

JeuBatDorHau

Jeu Haut entre le Dormant et le Battement Extérieur pour une ouverture intérieure et avec le battement intérieur pour une ouverture extérieure. (Jeu droit entre le Dormant et le Battement intérieur pour une ouverture extérieure pour les portes Fermière.)

GeoMasFRVP

Géométrie Masse Centrale Fermière Vantail Principal

GeoMasFRVS

Géométrie Masse Centrale Fermière Vantail Secondaire

GeoBatIntFMVS

Géométrie du Battement Intérieur Fermière du Vantail Secondaire

GeoBatIntFMVP

Géométrie du Battement Intérieur Fermière du Vantail Principal

JeuBatFermMFVP

Jeu entre le battement de la Fermière (Int ou Ext) et le Montant coté Fiche pour le vantail principal de la fermière

JeuBatFermMFVS

Jeu entre le battement de la Fermière (Int ou Ext) et le Montant coté Fiche pour le vantail secondaire de la fermière

JeuBatFermMFMC

Jeu entre le battement de la Fermière (Int ou Ext) et la masse centrale

JeuBatMCF

Jeu entre le battement (Int ou Ext) et la masse centrale Fermière

BatFillMCFMC

Quel battement est filant entre Masse Cent Fermière / Masse Centrale (valeur possible MCF ou MF)

CotPosMCFVP

Cote Chevauchement entre le battement Intérieur de la Fermière / VP Fermière

CotPosMCFVS

Cote Chevauchement Battement Intérieur de la Fermière / VS Fermière

HVPFerm

Hauteur Vantail Principal Fermière

HCVPFerm

Hauteur exprimée en caractère du Vantail Principal Fermière

TypCotVPFerm

Type Cotation lié à la définition de la hauteur du Vantail Principal Fermière

TxtGalG

Paramètre de type caractéristique permettant de définir un texte à afficher sur le dessin du galandage Gauche des modèles coulissants. La caractéristique associée à ce texte est celle définie par le paramètre caractéristique CDGalTxt

TxtGalD

Paramètre de type caractéristique permettant de définir un texte à afficher sur le dessin du galandage Droit des modèles coulissants. La caractéristique associée à ce texte est celle définie par le paramètre caractéristique CDGalTxt

Faux Cintre

Paramètre permettant de définir un faux cintre extérieur ouvrant pour un dormant rectangulaire

Hsf

hauteur sous flèche depuis le bas du montant (HTO) jusqu’au bas du cintre au niveau du clair d’ouvrant

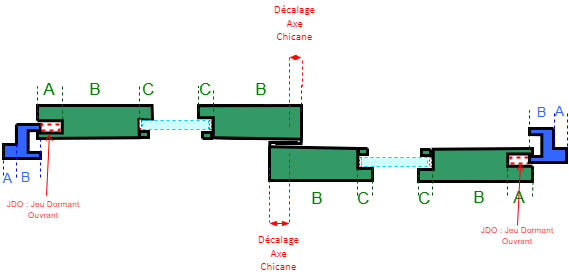

  • Schéma coulissants sans galandage :

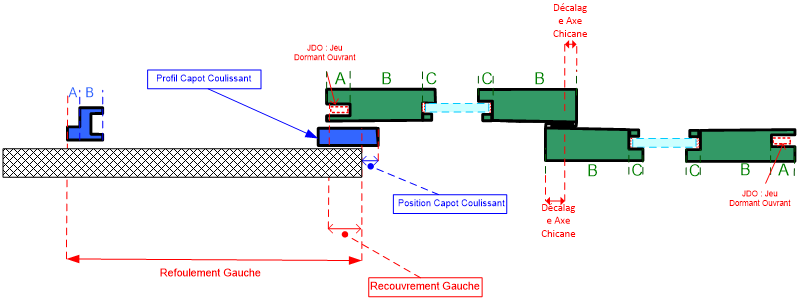

  • Schéma coulissants avec galandage :

  • Faux Cintre Ouvrant

Il est possible de définir un faux-cintre extérieur à l’ouvrant en PCT, ARC et APN. paramètre « Faux-cintre » qui doit prendre la valeur « EXT » et le paramètre « Hsf » qui représente la hauteur sous flèche depuis le bas du montant jusqu’au bas du cintre au niveau du clair d’ouvrant.

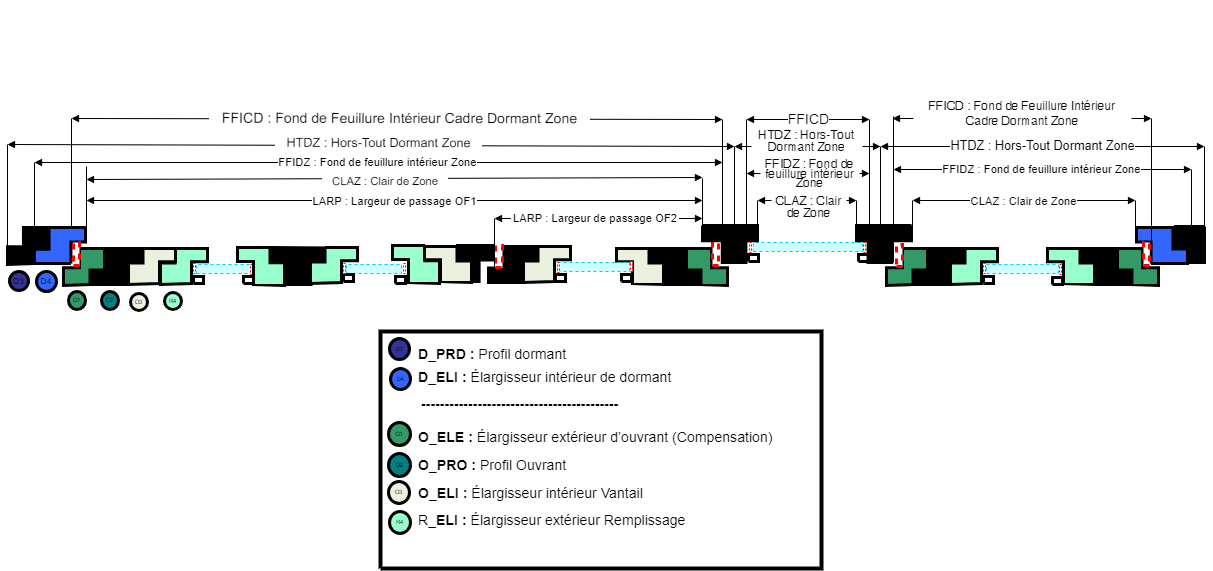

Valeurs Calculées

  • CLAZ: Clair de Zone

  • FFIDZ: Fond de feuillure intérieur Zone

  • HTDZ: Hors-Tout Dormant Zone

  • FFICD: Fond de Feuillure Intérieur Cadre Dormant

  • LARPAS: Largeur de passage

  • Angle1: Valeur de l’angle 1 en degré

  • Angle2: Valeur de l’angle 2 en degré

  • Angle3: Valeur de l’angle 3 en degré

  • Angle4: Valeur de l’angle 4 en degré

  • PosAxeH1: Position de l'axe H1

  • PosAxeH2: Position de l'axe H2

  • PosAxeH3: Position de l'axe H3

  • PosAxeH4: Position de l'axe H4

  • PosAxeH5: Position de l'axe H5

  • PosAxeH6: Position de l'axe H6

  • PosAxeH7: Position de l'axe H7

  • PosAxeH8: Position de l'axe H8

  • PosAxeH9: Position de l'axe H9

  • PosAxeL1: Position de l'axe L1

  • PosAxeL2: Position de l'axe L2

  • PosAxeL3: Position de l'axe L3

  • PosAxeL4: Position de l'axe L4

  • PosAxeL5: Position de l'axe L5

  • PosAxeL6: Position de l'axe L6

  • PosAxeL7: Position de l'axe L7

  • PosAxeL8: Position de l'axe L8

  • PosAxeL9: Position de l'axe L9

Remarque : La cotation ZonSai est aussi disponible sur la zone dans les formules LCD.
