Accéder aux nomenclatures de pointeurs & les visualiser
Pour comprendre à quoi servent les nomenclatures de pointeurs, lire Découvrir les nomenclatures.
Comment accéder aux nomenclatures de pointeurs?

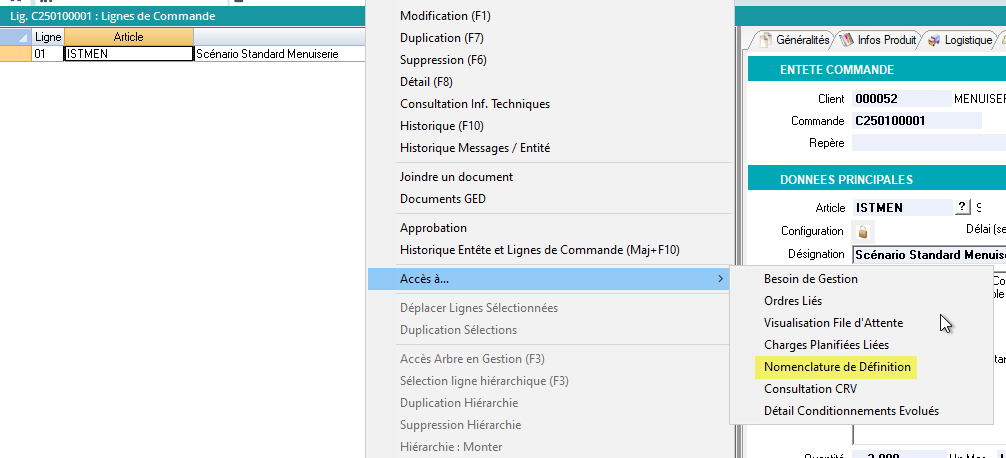

Il est possible d’accéder aux nomenclatures de définition depuis la ligne de commande ou la ligne de gestion, pour un article configuré :
Effectivement, ici on clique sur “Nomenclature de définition” et non “Nomenclature de pointeurs” !
Les deux terminologies ne sont pas différenciées ici :
si on lance cette action sur un article standard => on accède à la nomenclature de définition
si on lance cette action sur un article configuré => on accède à la nomenclature de pointeurs

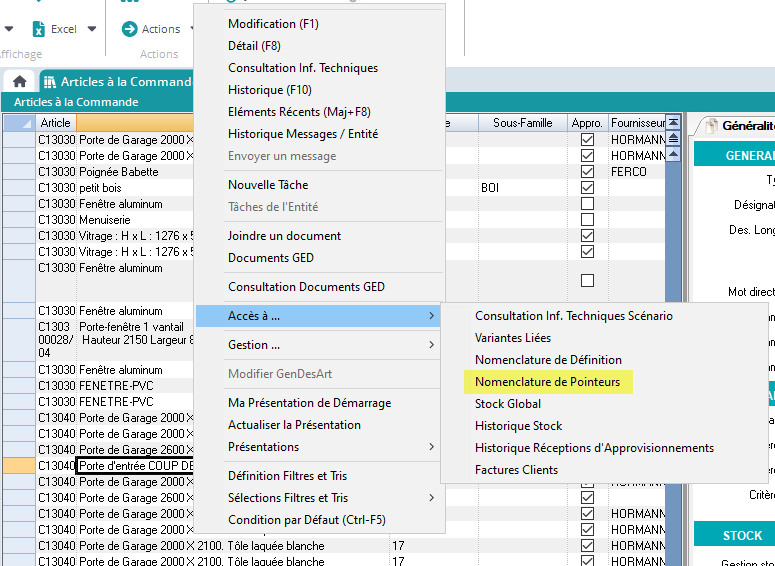

Il est possible de lancer la nomenclature de pointeurs depuis l’article :

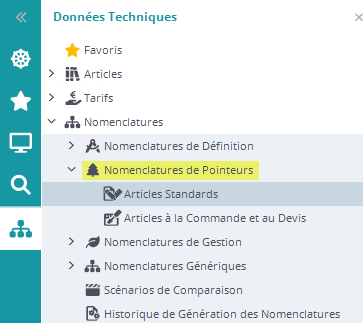

Les nomenclatures de pointeurs sont accessibles par ici:

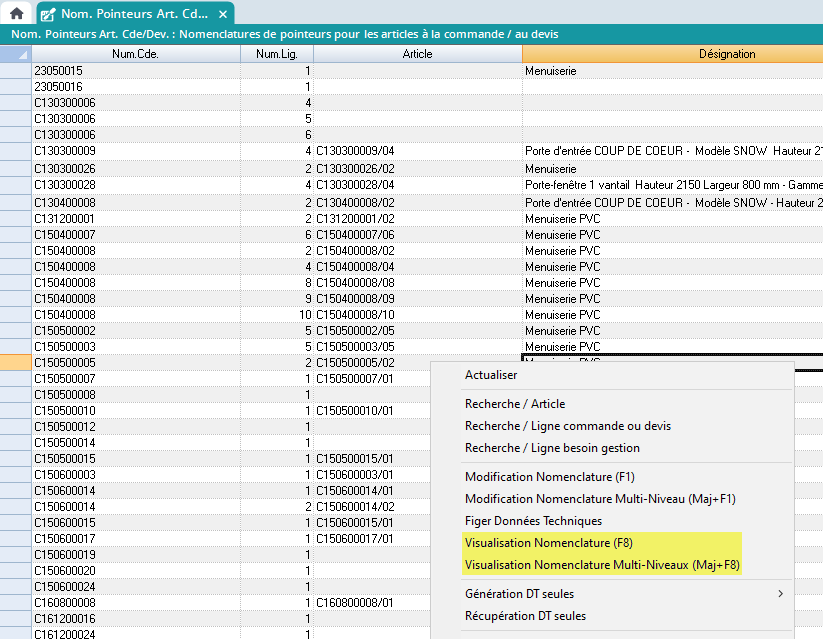

Puis on utilise les actions “Visualisation Nomenclature” ou “Visualisation Nomenclature Multi-Niveaux”:
La nomenclature de pointeurs multi-niveaux permet d’afficher la décomposition des articles standard au sein de la nomenclature ! Voir l’explication plus bas 👇

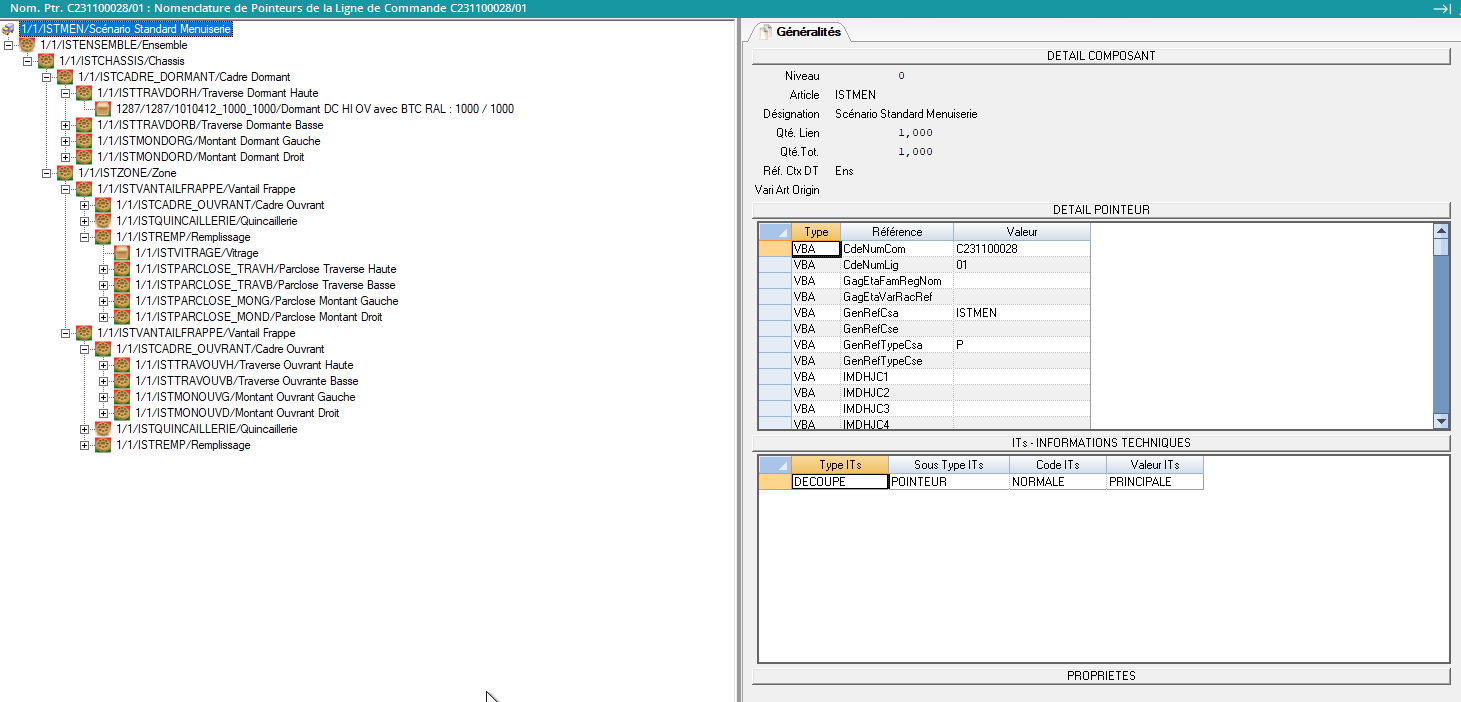

On accède ainsi à la nomenclature :
Nomenclature de pointeurs “classique” ou en mode multi-niveau ?
Quand on accède aux nomenclatures de pointeurs depuis la liste des nomenclatures, il est possible de lancer la nomenclature en mode “multi-niveaux”. Qu’est-ce que ça signifie ?

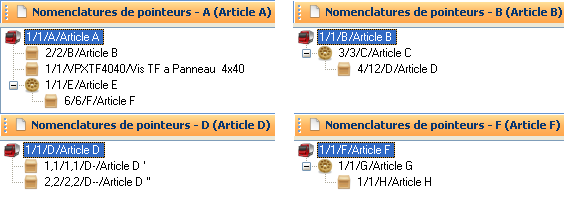

➡️ Les nomenclatures de pointeurs sont gérées récursivement, c’est-à-dire que si une nomenclature de pointeurs contient un pointeur de dernier niveau qui correspond à un article standard (type = « S ») qui possède sa propre nomenclature de pointeurs, celle-ci est intégrée à la nomenclature complète. Soient les articles A à G dont les nomenclatures sont les suivantes :

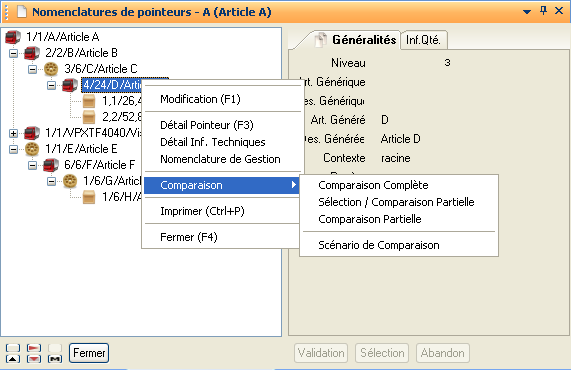

La modification multi-niveau de la nomenclature de « A » donne :
L’icône « camion » représente un départ de nomenclature. A partir de chaque départ, la référence de contexte « racine » est le contexte de la nomenclature démarrant à ce pointeur, et non pas le contexte « racine » de la nomenclature complète.
Quelles est la représentation graphique des pointeurs sur la nomenclature ?
Le même icône peut avoir 4 fonds différents :
fond blanc : pointeur dit « normal » (ayant pour contexte, le contexte de son père et n’ayant aucune information technique rattachée).
fond rouge : pointeur ayant un contexte différent de celui de son père mais n’ayant aucune information technique rattachée.
fond vert : pointeur ayant le même contexte que son père mais ayant au moins une information technique rattachée.
fond mi-rouge mi-vert : pointeur ayant un contexte différent de celui de son père et ayant au moins une information technique rattachée.
Pour le pointeur de niveau 0 (composé global), seul 2 icônes différents existent (celui sur fond blanc et celui sur fond vert) car, bien entendu, il déclare un nouveau contexte.
Si le pointeur dispose de propriétés techniques, l’angle haut droit de l’icône est coloré en bleu.
