Définition du détail de l’arbre

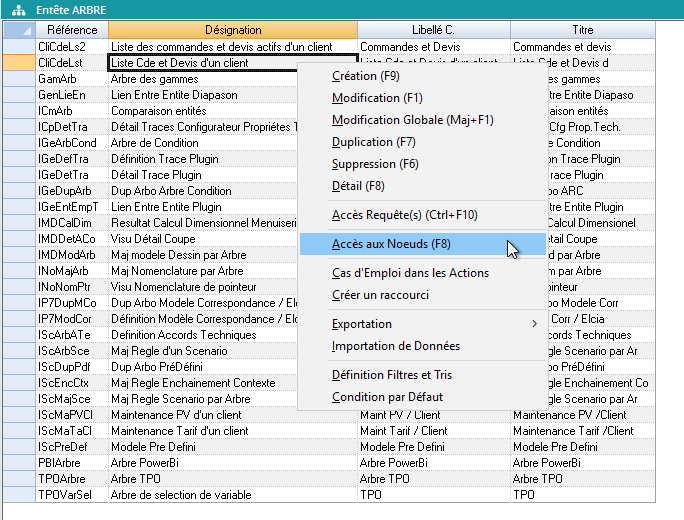

Il est possible de définir les nœuds de manière statique en lançant l’action “Accès aux Nœuds “ depuis la définition de l’arbre. Cette action est utilisée pour définir un nœud statique.

Les champs décris ci-dessous correspondent à la structure de la liste WfArbSor et sont donc modifiable si besoin via la requête de construction de l’arbre (voir Créer un arbre dynamique-Etape 2).

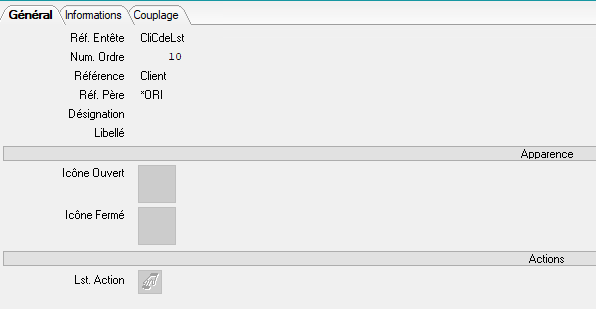

Onglet général

On va saisir ici la référence du nœud et celle de son père, cela va permettre de positionner le nœud dans l’arbre. La zone libellé initialise le libellé du nœud, l’icône, sera celle de ce nœud, et le bouton « Lst. Action » permet de définir la liste des actions disponibles sur ce nœud.

Réf. Entête: Référence de l’arbre paramétré sur lequel on ajoute ce nœud.
Num. Ordre: Numéro d’ordre, permet d’ordonner les nœuds dans l’arbre
Référence: Référence du nœud.
Réf. Père: Référence du nœud père
Désignation: Désignation du nœud.
Libellé: Libellé du nœud, c’est le texte qui sera affiché à coté
Icône: Icône du nœud
Lst. Action: « Drag & Drop » permettant de sélectionner parmi les actions définies sur l’entête de l’arbre, celles qui seront accessibles sur ce nœud.

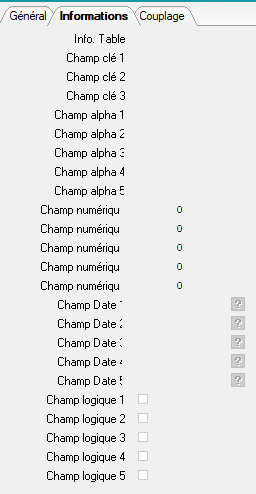

Onglet Informations

Cet onglet contient l’initialisation des informations générales que porte le nœud. On peut y renseigner trois clés, cinq valeurs alphanumériques, cinq valeurs numériques, cinq date, cinq logique.

Onglet Couplage

Type Enfant Cou. : Type d’enfant du couplage sur ce nœud, dans le cas où l’arbre est utilisé comme père de couplage, évite la création de la requête de changement de fils. Voir le chapitre des Couplages.
Réf. Enfant Cou. : Référence de l’enfant du couplage correspondant au type ci-dessus.
