Format Indicateur FID modèle Courbe Animé Ligne [CL] et Radar [CR]

Pour réaliser un diagramme parmi ceux-ci :

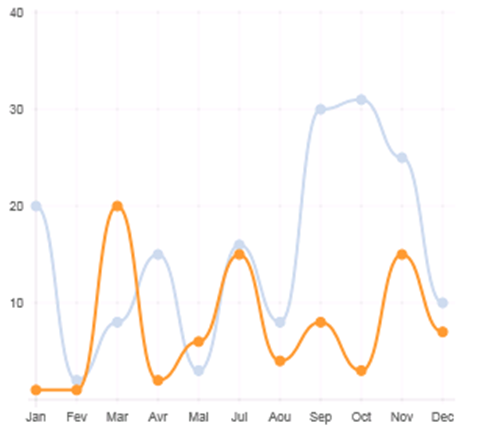

Courbe animé (Ligne) [CL]	Courbe animé (Radar) [CR]

On récupère ou on créé une(des) feuille(s) de style

A quoi souhaite-t-on que notre courbe ressemble ? Les feuilles de style permettent de gérer ça (couleurs, police, structure..) !

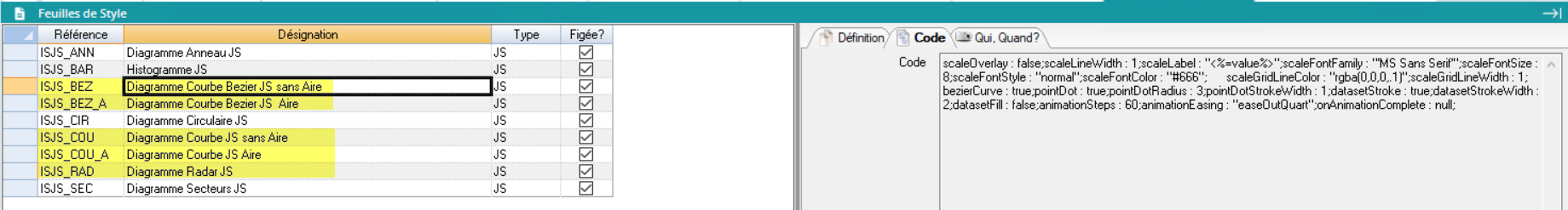

➡️ DIAPASON propose les feuilles de style suivantes pour les courbes :

Diagramme Courbe (Ligne) [CL]

Diagramme Courbe (Radar) [CR]

Diagramme Courbe Bezier JS sans Aire : ISJS_BEZ

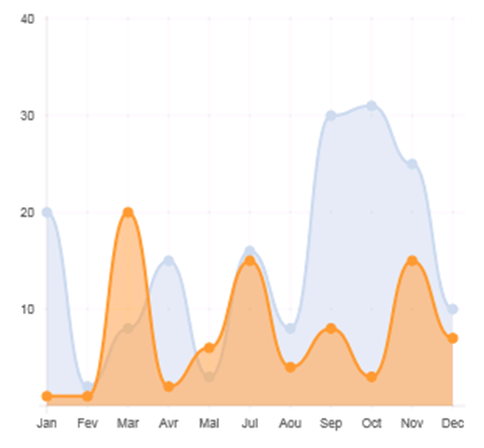

Diagramme Courbe Bezier JS avec Aire : ISJS_BEZ_A

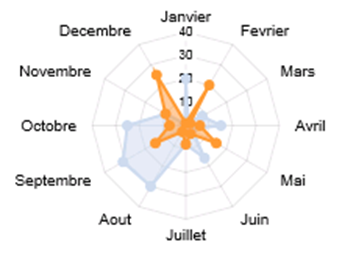

Diagramme Radar JS : ISJS_RAD

Feuille de style par défaut prise dans le cas du radar si aucune autre n’est renseignée sur la définition du FID.

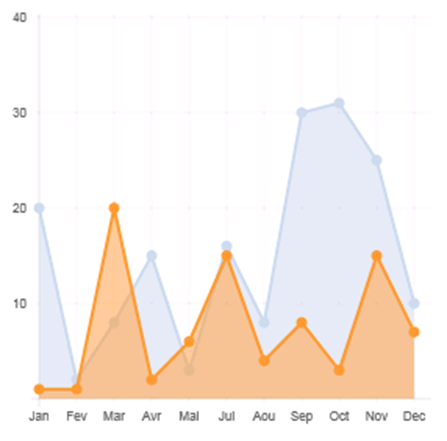

Diagramme Courbe JS avec Aire : ISJS_COU_A

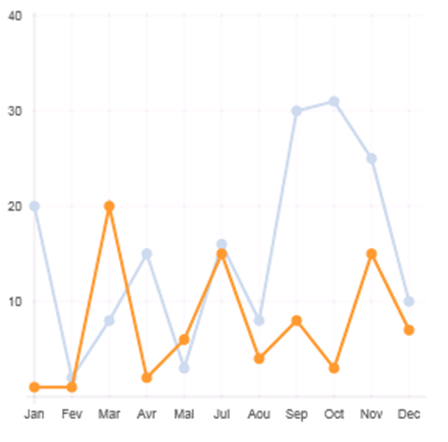

Diagramme Courbe JS sans Aire : ISJS_COU

Feuille de style par défaut prise dans le cas du diagramme courbe si aucune autre n’est renseignée sur la définition du FID.

Elles permettent de définir la structure du tableau, la police, la couleur de la ligne d’entête…

On peut aussi dupliquer ces feuilles de style pour les modifier selon nos choix !

La feuille de styles ISHTML_LEG est par défaut prise pour les légendes si aucune autre n’est renseignée sur la définition du FID.

➡️ On peut également ajouter des feuilles de style pour surcharger la feuille de style défaut :

Diagramme Courbe avec Aire

Diagramme Radar

Couleur Aire

Couleur Ligne

Couleur Point

Couleur Contour Point

fillColor : COU_FOND_1 ;

strokeColor : COU_TEXTE_1 ;

pointColor : COU_TEXTE_1 ;

pointStrokeColor : « #fff » ;

Diagramme Courbe sans Aire

Couleur Ligne

Couleur Point

Couleur Contour Point

strokeColor : COU_TEXTE_1 ;

pointColor : COU_TEXTE_1 ;

pointStrokeColor : COU_FOND_1 ;

Les couleurs peuvent être données de la forme : COU_FOND_ numéro de couleur DIAPASON ( disponible dans le “ A Propos” de DIAPASON).

On crée le format indicateur

On peut ensuite créer le format indicateur. Pour retrouver le détail de tous les champs, voir Définition d'un format indicateur ( fid ).

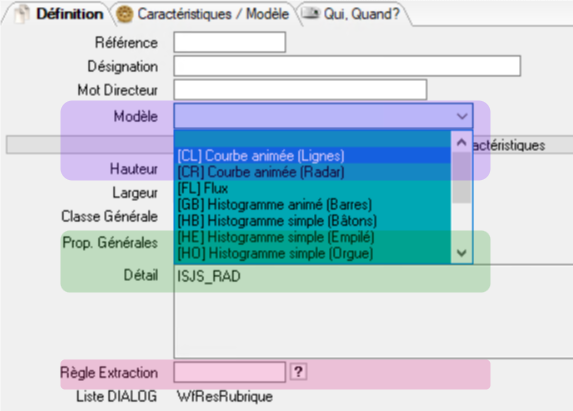

Il faut bien remplir les champs suivants :

Modèle : on renseigne [CL] Courbe animée (Lignes) ou [CR] Courbe animée (Radar)
Prop. Générales : On renseigne ici toutes les feuilles de style créés ou sélectionnées à l'étape précédente
Règle d’extraction : après l'étape suivante, on renseignera ici la règle d’extraction, qui nous permet de déterminer les données à afficher dans le tableau

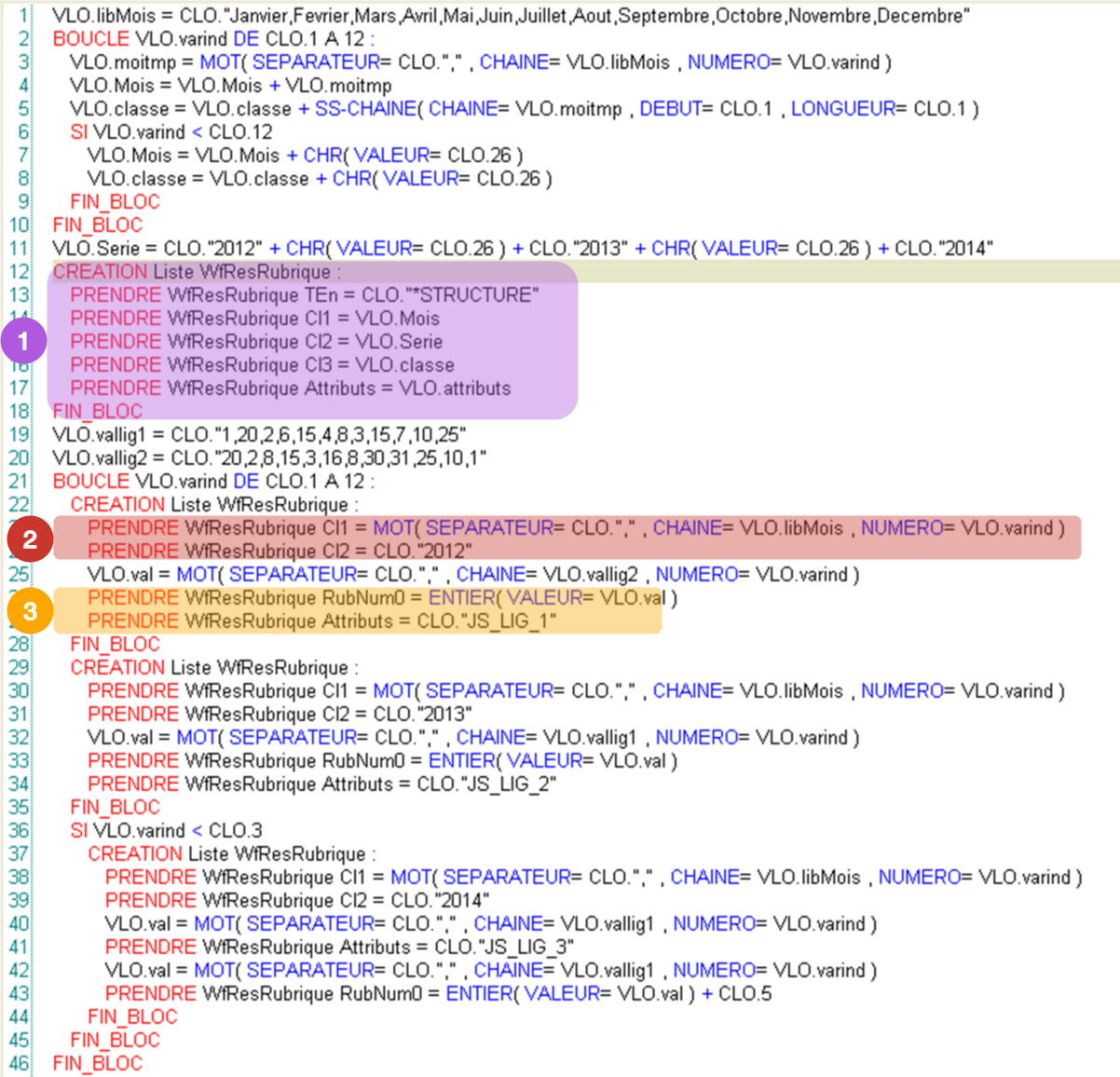

On crée la requête REB, comment l'écrire ?

Dans la requête, on doit impérativement alimenter la liste WFResRubrique qui contiendra les données du tableau, avec :

WfResRubrique.TEn doit contenir *STRUCTURE
WfResRubrique.Cl1 doit contenir la liste ordonnée des valeurs en abscisse
WfResRubrique.Cl2 doit contenir la liste des valeurs des séries qui sera aussi la liste des libellés pour la légende
WfResRubrique.Cl3 n’est pas utilisé pour les histogrammes animés.

WfResRubrique.Attributs doit contenir la liste des attributs associés aux séries (une feuille de style JS par série). Si WfResRubrique.Attributs n’est pas renseigné les couleurs utilisées automatiquement sont les couleurs défaut définies par le paramètre utilisateur POR-COU-DEF.

On doit ensuite alimenter un champs banalisé de la liste WfResRubrique ( RubNum0,1…, RubDat0,1…, RubLog0,1…, RubAlp0,1…) avec la valeur à chaque instant à afficher dans le diagramme. Voir la structure à l'étape suivante !

Cette requête peut s’appliquer à un Histogramme animé, une courbe animée ou un radar animé.

Définir la structure du diagramme

On va ensuite pouvoir définir la structure de notre diagramme : mais celle-ci est pré paramétrée ! En ouvrant la structure du diagramme, on constate que DIAPASON impose un structure pour chaque type (Barre, Courbe, Radar).

Chaque élément de cette structure devra être alimentée via la liste WFResRubrique de la requête qu’on va définir dans l'étape suivante, et on constate que DIAPASON nous donne déjà les champs de la rubrique à remplir, à part pour le champs Valeur, qu’il faudra alimenter nous-même ! 👌

Avec :

Catégorie : le format d’affichage des libellés en abscisse
Classe : le format d’affichage des libellés dans la légende
Valeur : le format d’affichage des valeurs de l’échelle

On vient donc uniquement alimenter le champs “ Valeur” avec un champs banalisé de la liste WfResRubrique, qu’on va venir alimenter à l’étape suivante !

Référence : Affichée.
Type : Type de l’information à afficher.
Format : Format d’affichage de l’information.
Champ : Saisie pour la référence « Valeur » seulement. Champ numérique de la liste WfResRubrique issu de la requête d’extraction du FID.
