Format indicateur Flux [FL]

Pour réaliser un flux de ce type :

On récupère ou on créé une(des) feuille(s) de style

A quoi souhaite-t-on que notre tableau ressemble ? Les feuilles de style permettent de gérer ça (couleurs, police, structure..) !

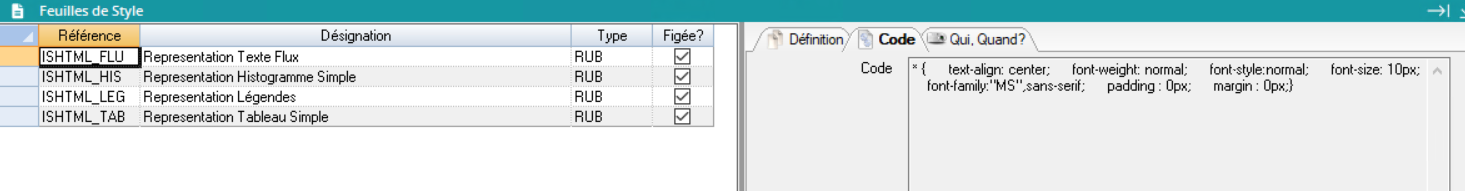

➡️ DIAPASON propose la feuille de style ISHTML_FLU pour les flux, qui sera de toute manière prise par défaut si aucune autre n’est renseignée sur la définition du FID.

On peut aussi dupliquer cette feuille de style pour la modifier selon nos choix !

➡️ On peut également ajouter des feuilles de style pour surcharger la feuille de style défaut, par exemple pour gérer les éléments suivants :

Description

Propriétés

Couleur de fond

Couleur de fin (dégradé)

Couleur de la bordure

couleurFleche : COU_FOND_27;

couleurFlecheFin:COU_FOND_21;

couleurBordure : COU_FOND_27;

Pour cela il suffit de créer une nouvelle feuille de style et de compléter le champs “Code”.

Les couleurs peuvent être données de la forme : COU_FOND_ numéro de couleur DIAPASON ( disponible dans le “ A Propos” de DIAPASON).

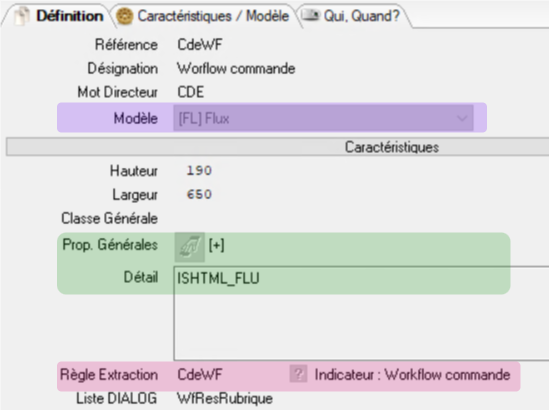

On crée le format indicateur

On peut ensuite créer le format indicateur. Pour retrouver le détail de tous les champs, voir Définition d'un format indicateur ( fid ).

Il faut bien remplir les champs suivants :

Modèle : on renseigne [FL] Flux
Prop. Générales : On renseigne ici toutes les feuilles de style créés ou sélectionnées à l'étape précédente
Règle d’extraction : après l'étape suivante, on renseignera ici la règle d’extraction, qui nous permet de déterminer les données à afficher dans le tableau

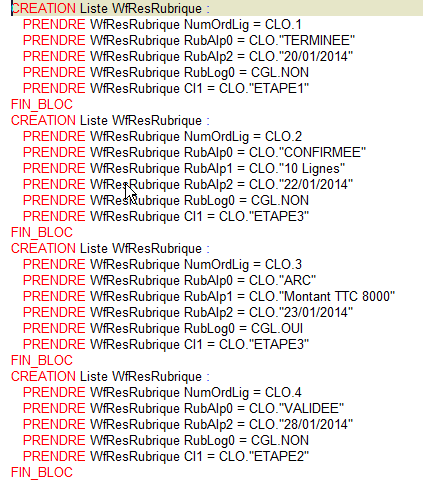

On crée la requête REB, comment l'écrire ?

Dans la requête, on doit impérativement alimenter la liste WFResRubrique qui contiendra les données du flux, avec pour chaque étape du flux :

WfResRubrique.NumOrgLig : contient le numéro d’ordre de la flèche dans le flux.
WfResRubrique.Cl1 : contient toujours la référence de l’étape correspondante dans le modèle.
on utilise les champs banalisés de la liste WfResRubrique (WfResRubrique.RubAlp0,1,2) pour définir, pour chaque étape du flux, le contenu du texte qui est sur la flèche, du texte au dessus de la flèche, et du texte en dessous de la flèche

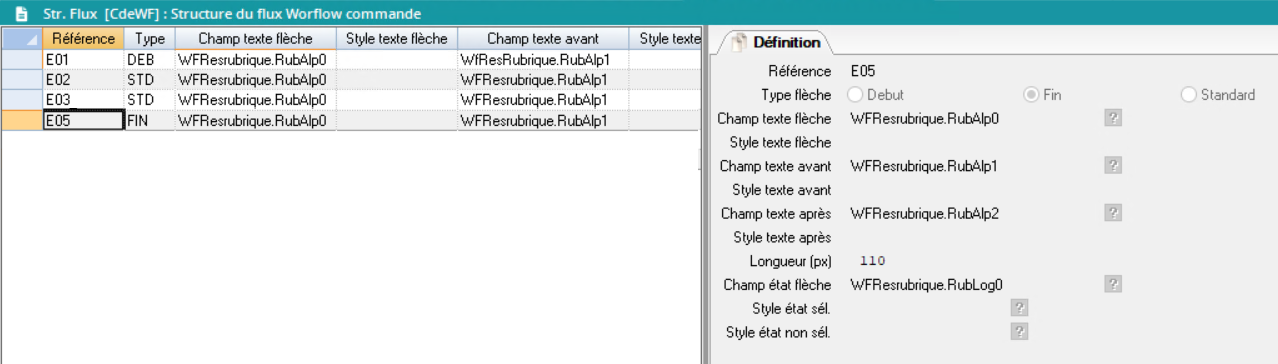

Définir la structure du flux

Ensuite on va pouvoir définir la structure du flux: on va créer une ligne par étape !

Pour chaque étape, on va récupérer ici les champs banalisés de la liste WfResRubrique qu’on a alimentés dans l'étape précédente pour définir le contenu du texte qui est sur la flèche, du texte au dessus de la flèche, et du texte en dessous de la flèche.

Référence : Saisie. Doit être unique.
Type flèche : Défini la forme de la flèche :

Type	Forme
Début
Standard
Fin

Champ texte flèche : Champ contenant le texte à afficher dans la flèche. Lien avec un champ de WFResRubrique.
Style texte flèche : Classe définissant le style du texte. La classe doit être définie dans l’une des feuilles de style référencée sur le FID.
Champ texte avant : Champ contenant le texte à afficher avant (Flux Horizontal) ou en haut (Flux Vertical). Lien avec un champ de WFResRubrique.
Style texte avant : Classe définissant le style du texte. La classe doit être définie dans l’une des feuilles de style référencée sur le FID.
Champ texte après : Champ contenant le texte à afficher après (Flux Horizontal) ou en bas (Flux Vertical). Lien avec un champ de WFResRubrique.
Style texte après : Classe définissant le style du texte. La classe doit être définie dans l’une des feuilles de style référencée sur le FID.
Longueur : Longueur en pixels de la flèche.
Champ état flèche : Champ l’état de la flèche : sélectionnée ou pas. Lien avec un champ de WFResRubrique.
Style état sél. : Non obligatoire. Lien avec une feuille de style de type JS qui donne les effets de couleur de la flèche lorsqu’elle est sélectionnée.
Style état non sél. : Non obligatoire. Lien avec une feuille de style de type JS qui donne les effets de couleur de la flèche lorsqu’elle n’est pas sélectionnée.
