Découvrir les champs standards de la série


Définition des Séries (Présentation ISIA)

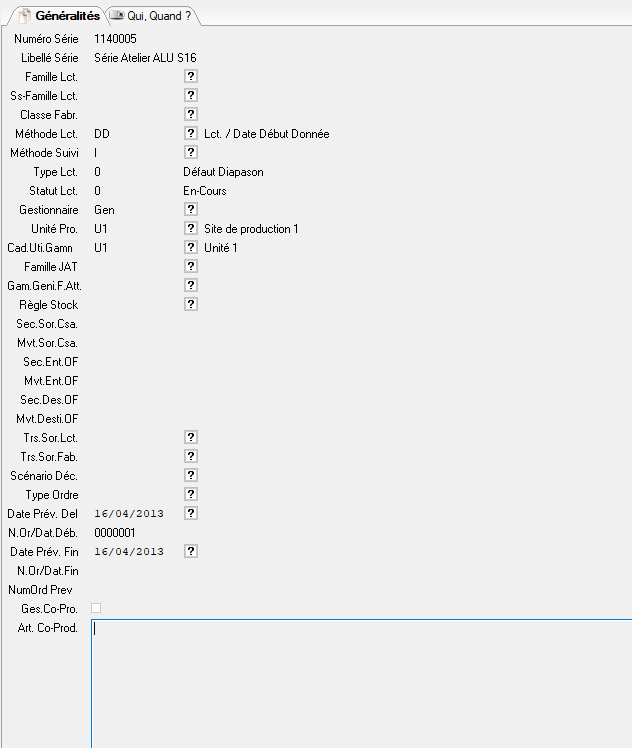

Onglet « Généralités » (début) :

  • Numéro Série [LanSerRef]:

Uniquement en création. Cette zone correspond à la référence de la Série.

  • Libellé Série [LanSerDes]:

Zone facultative. Permet de donner un libellé à la Série.

  • Famille Lct. [LanSerFam]:

Zone facultative. Permet d'effectuer des regroupements de lancement selon des critères spécifiques.

  • Ss-Famille Lct [LanSerSFa]

Zone facultative. Permet d'effectuer des regroupements de lancement de niveau inférieur à la famille.

  • Classe Fabr. [LanSerCla]:

Zone facultative. Permet d'effectuer des regroupements de lancement. On peut regrouper comme on le souhaite en utilisant ce champs 🙂

  • Méthode Lct. [LanSerMet]: Zone obligatoire. Permet de déterminer la méthode de lancement :

Ce champs est hérité sur les Ordres de Fabrication de cette série.

Ce champs est décrit sur la fiche de l'ordre de fabrication ! Voici la description de ce champs sur l'ordre de fabrication:

Zone obligatoire.

Permet de déterminer la méthode de lancement :

  • DB Lancement par rapport à la date du besoin ➡️ si l’OF porte sur une DF, la date de fin de l’OF sera la date de besoin de la DF, et la date de début sera calculée par retroplanning sur la gamme de suivi file d’attente.

  • DD Lancement date de début donnée ➡️ la date de début de l’OF est saisie par l’utilisateur, et la date de fin est calculé par la planification de la gamme de suivi file d’attente

  • DF Lancement date de fin donnée ➡️ la date de fin de l’OF est saisie par l’utilisateur, et la date de début est calculé par rétroplanning sur la gamme de suivi file d’attente

  • JF Lancement en JAT / Famille ➡️ plus utilisé 🙂 .

  • JM Lancement JAT / Manuel ➡️ plus utilisé 🙂 .

  • LM Lancement Manuel ➡️ même comportement que DF.

Voici ce que ça donne plus en détail :

Méthode

Type d’article

Quelle date est calculée ?

Cycle

Calendrier

DD

R

“FabCycFabDef” sur l’article ou sur les données multi-gestionnaires pour le gestionnaire renseigné sur la série (champ “GesUtiRef”)

Calendrier de l’unité de production renseigné sur la série (FabUniProRef). S’il est vide, calendrier défaut de fabrication.

DD

C

Champ “CdeLigPlaCycFab” de la ligne de besoin de gestion (CDPrLi)

Idem

<> DD

R

“FabCycFabDef” sur l’article ou sur les données multi-gestionnaires pour le gestionnaire renseigné sur la série (champ “GesUtiRef”)

Idem

<> DD

C

Champ “CdeLigPlaCycFab” de la ligne de besoin de gestion (CDPrLi)

Idem

La méthode “DB” conduit donc au même calcul que la méthode “DF” sauf que la date de fin (LanSerPreFinDat) est préalimentée par Diapason :

  • pour les OFs portant sur des articles standards lié à une demande de fabrication, la date de fin est initialisée avec la date de besoin de la demande de fabrication (BEsDeman.DemDatBes)

  • pour les OFs portant sur des articles à la commande, Diapason prend les dates de fin de fab de la ligne de besoin de gestion (CDPrLi.CdeLigPlaDatFabFin si elle existe sinon CDPrLi.CdeLigIntDatFabFin)

Si le paramètre général “PLA-GA-FAT” est à “oui”, au calcul effectué dans le tableau ci-dessus, Diapason va venir rajouter un recalcul de la date de début (et des dates de chaque étape suivi) à partir de la date de fin. Quand on a LanSerMet = DD cela peut donc conduire à ce que la date saisie par l’utilisateur soit écrasée par Diapason (si le cycle de la fiche article n’est pas cohérent avec le cycle de la gamme de suivi ou si le paramètre PLA-POOF = 1 )

Si le paramètre général “PLA-GA-FAT” est à “non”, seul le calcul ci-dessus s’applique mais les dates de toutes les étapes de la gamme de suivi file d’attente sont égales à la date de fin de l’OF.

  • Méthode Suivi [SuiSerMet]:

Uniquement en consultation, initialisée à "I" (Indéfinie) par défaut. Voilà.

  • Type Lct. [LanSerTyp]:

Uniquement en consultation, initialisé à "0" par défaut. Tout est dit.

  • Statut Lct. [LanSerSta]:

Uniquement en consultation: statut de la Série. Initialisé à "0" Lancement en cours.

  • Gestionnaire [GesUtiRef]:

Référence gestionnaire de fabrication rattaché.

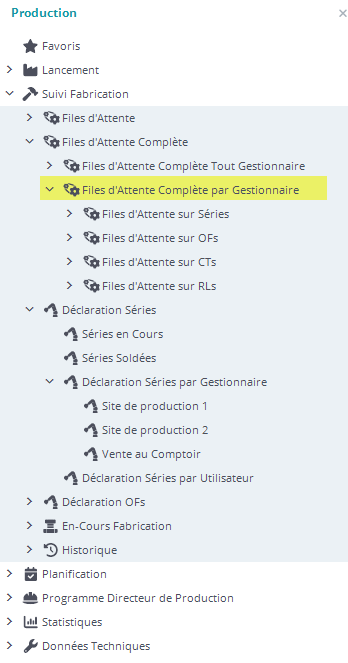

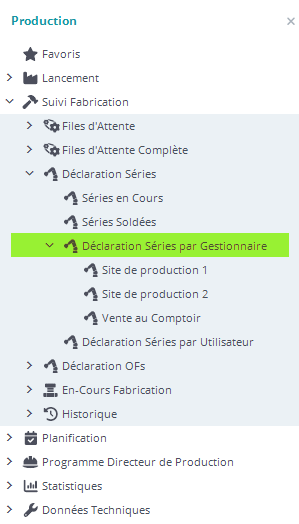

Ce champ gestionnaire permet de classer les séries la branche “Déclaration Série par Gestionnaire” ci-dessous surlignée en vert.

Attention à ne pas confondre avec la notion de gestionnaire utilisée dans les files d’attente (ci-dessous surlignées en jaune) qui fait référence au gestionnaire de la ressource associée à l'étape de gamme de suivi file d’attente.

En effet sur une gamme de suivi file d’attente, chaque étape peut éventuellement être déclarée par un utilisateur rattaché à des gestionnaires différent (dans le cas du multi-sites notamment).

  • Unité Pro. [FabUniProRef]:

Zone obligatoire. Il s’agit de l’unité de fabrication sur laquelle on lance.

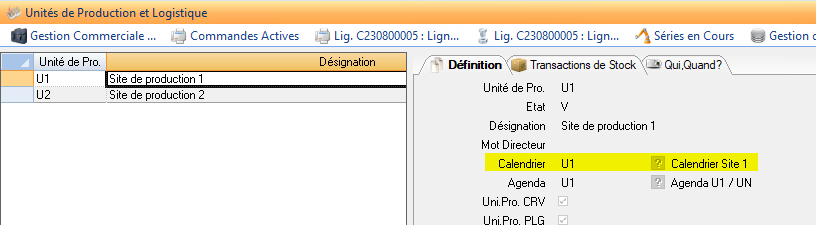

Ce champ permet de déterminer le calendrier utilisé pour calculer les dates de début ou de fin de la gamme (en fonction de la méthode de calcul choisie dans la champs “LanSerMet” ci-dessus).

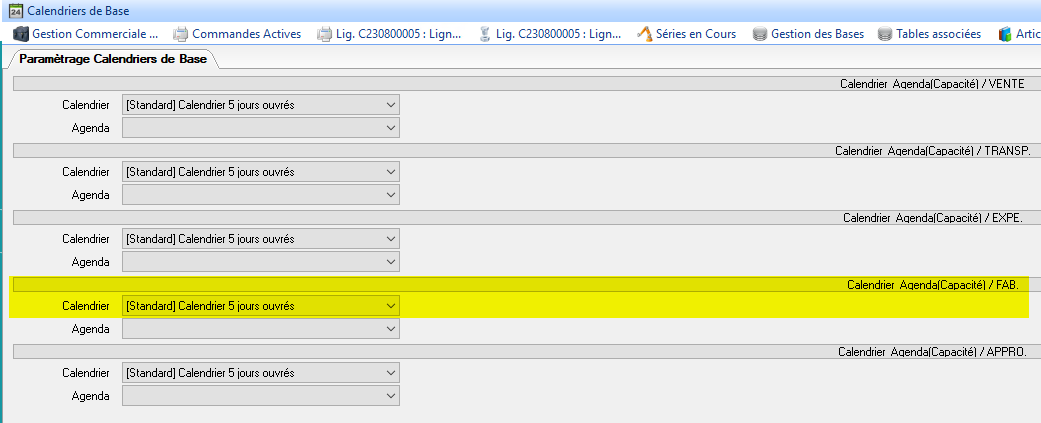

On prends le calendrier de l’unité de prod s’il est renseigné sinon on prend le calendrier défaut de FAB

ou

  • Cad.Uti.Gamme [FabGamCadUti]:

Cadre utilisation de la gamme de suivi file d’attente.

Ce champ n’a pas de fonction standard. Il a pour vocation de permettre d’influer sur la génération de la gamme de suivi file d’attente. Une même gamme générique pour un même produit pourrait ainsi donner des gammes de suivi fille d’attente différentes en fonction du couple unité de production/cadre d’utilisation.

Par exemple on pourrait utiliser le cadre d’utilisation pour stocker le numéro de ligne de fabrication et ainsi activer des étapes et/ou ressources différentes.

La récupération de cette variable dans la requête de génération de la gamme (RGG) peut s’effectuer en utilisant la référence d'OF donnée par Diapason (via la SCR.LanSerFabOF) puis en accédant aux TV LASerFab et LASerEnt (déjà alimentée au moment de l’exécution de la RGG).

  • Famille JAT [JatFamRef]:

Saisie conditionnée, obligatoire si la méthode de lancement est "JF : Lancement JAT / Famille". Plus utilisé 🙂

  • Gam.Geni.F.Att [GagGenRef]:

Zone facultative. On mets ici une référence de gamme générique qui va permettre de générer la gamme de suivi file d’attente sur chacun des OFs. Tous les OFs de la série utiliseront la même gamme générique.

  • Règle Stock [StoFluRef]:

Zone facultative. Valeur défaut de la transaction de stock qui sera utilisée pour les OFs de la série : cette valeur est héritée sur les OFs.

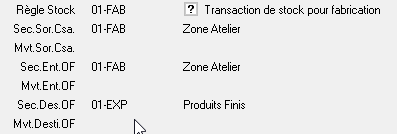

Les 6 champs qui suivent sont initialisés par Diapason à partir des infos contenues sur cette transaction de stock.

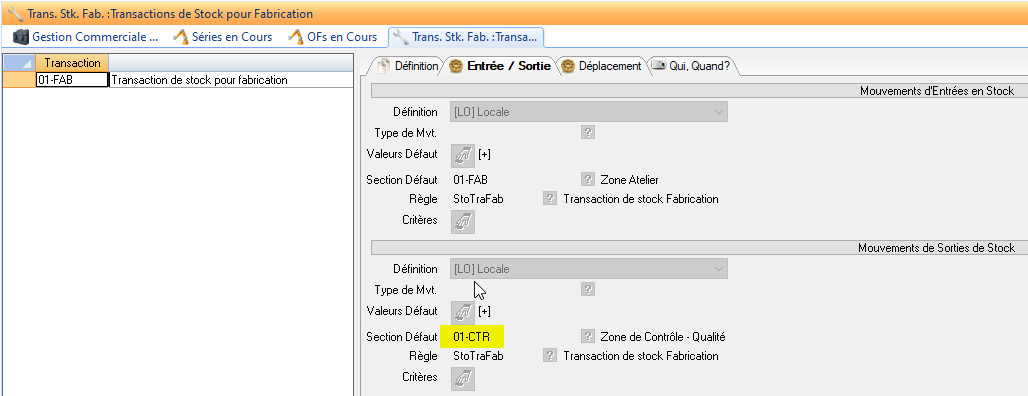

  • Sec. Sor. Csa. [StoFluSecSorRef]:

Uniquement en consultation. Correspond à la section de sortie des composants en Back-Flush.

Cette information provient de la fiche de la transaction de stock (champ en jaune ci-dessous). Cette information est récupérée automatiquement ici quand on choisit la transaction de stock de fabrication dans le champs StoFluRef renseigné ci-dessus.

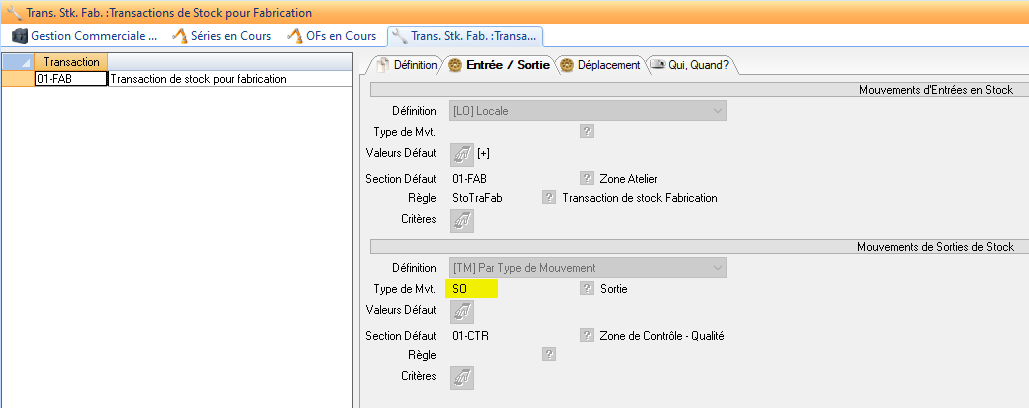

  • Mvt. Sor. Csa. [StoFluSecSorTMo]

Uniquement en consultation.

Correspond au mouvement de sortie (prévisionnels et physiques) des composants en Back-Flush.

Cette information provient de la fiche de la transaction de stock (champ en jaune ci-dessous). Cette information est récupérée automatiquement ici quand on choisit la transaction de stock de fabrication dans le champs StoFluRef renseigné ci-dessus.

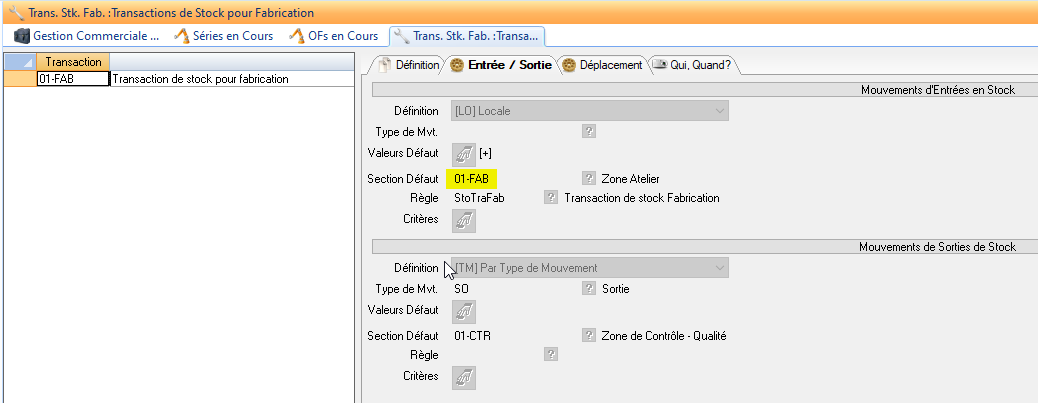

  • Sec. Ent. OF. [StoFluSecEntRef]

Uniquement en consultation.

Correspond à la section d'entrée en stock de l’article fabriqué.

Cette information provient de la fiche de la transaction de stock (champ en jaune ci-dessous). Cette information est récupérée automatiquement ici quand on choisit la transaction de stock de fabrication dans le champs StoFluRef renseigné ci-dessus.

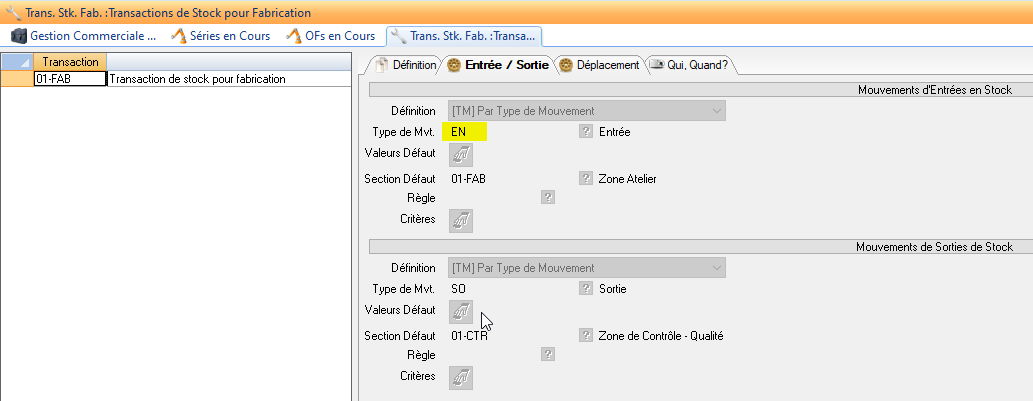

  • Mvt. Ent. OF. [StoFluSecEntTMo]

Uniquement en consultation.

Correspond aux mouvements d'entrée (prévisionnels et physiques) de l’article fabriqué.

Cette information provient de la fiche de la transaction de stock (champ en jaune ci-dessous). Cette information est récupérée automatiquement ici quand on choisit la transaction de stock de fabrication dans le champs StoFluRef renseigné ci-dessus.

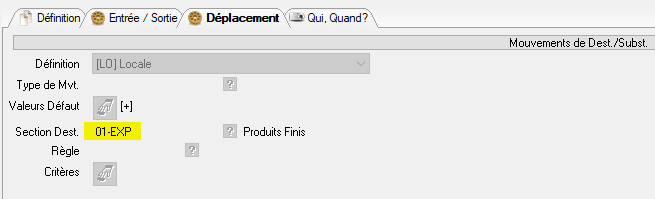

  • Sec. Des. OF. [StoFluSecDepRef]

Uniquement en consultation.

Correspond à la section de stock destinataire de l’article fabriqué.

Cette information provient de la fiche de la transaction de stock (champ en jaune ci-dessous). Cette information est récupérée automatiquement ici quand on choisit la transaction de stock de fabrication dans le champs StoFluRef renseigné ci-dessus.

Quand ce champ est renseigné, à la suite du mouvement de stock d’entrée de l’article fabriqué, Diapason enchaine sur un déplacement vers cette section. Le prévisionnel de stock, lui, reste sur la section d’entrée.

Ceci peut donc permettre d’avoir le prévisionnel sur une section de fabrication (pour prise en compte dans un calcul CBN ou NST par exemple) mais un article qui arrive au final sur une section d’expédition à partir de laquelle il sortira du stock lors de l’expédition.

Exemple en image

Soit l'OF 23340010001 ayant cette définition :

Le prévisionnel est le suivant :

et les mouvements physiques réalisés sont les suivants :

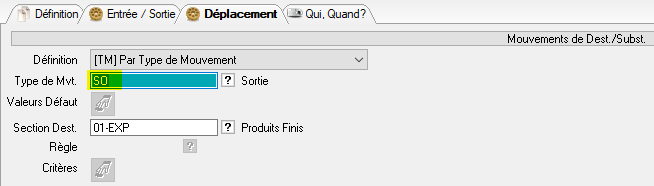

  • Mvt. Desti. OF. [StoFluSecDepTMo]

Uniquement en consultation.

Correspond aux mouvements (prévisionnels et physiques) de déplacement de stock de l’article fabriqué.

Cette information provient de la fiche de la transaction de stock (champ en jaune ci-dessous). Cette information est récupérée automatiquement ici quand on choisit la transaction de stock de fabrication dans le champs StoFluRef renseigné ci-dessus.

Même but fonctionnel que le champ précédent (StoFluSecDepRef).

  • Trs Sor. Lct [EvtDiaFabLanRef]

Zone facultative.

On peut mettre ici la référence d’une transaction sortante. Cette transaction sortante sera « posté » à chaque lancement. Cette zone est munie d’une aide présentant toutes les transaction sortantes ayant comme action « ACT-LCT ». La transaction sortante permet d’effectuer des traitements par une requête suite à un lancement.

Un EXE-DOC dans la LOU ou la LSE donne le même résultat plus facilement 😉

Pour en savoir plus sur les transactions sortantes EIA- Messages Sortants, voir chapitre Principe des Transactions Sortantes.

  • Trs Sor. Fab.[EvtDiaFabFabRef]

Zone facultative.

On peut mettre ici la référence d’une transaction sortante. Cette transaction sortante sera « posté » à chaque déclaration de fabrication. Cette zone est munie d’une aide présentant toutes les transaction sortantes ayant comme action « ACT-FAB ». La transaction sortante permet d’effectuer des traitements par une requête suite à une déclaration de fabrication.

On peut faire la même chose plus facilement en utilisant le champs de l’OF Doc. Dec. Fab. [EvtDiaFabDocRef] (exécuté à la déclaration de fabrication finale) ou dans le RGG en alimentant des variables VGG. « Etape »_DocDec (exécuté à la déclaration de l'étape correspondante) 😉

Pour en savoir plus sur les transactions sortantes EIA- Messages Sortants, voir chapitre Principe des Transactions Sortantes.

  • Scénario Déc. [LanSerFabDecRef]

Zone facultative.

Scénario de déclaration de fabrication pour les applications Diapason caractère. (Voir Documentation Suivi).

Les applications Diapason caractère sont décommissionnées fin 2023 début 2024.

  • Type d’ordre [DemMetGes]:

Zone obligatoire. Non saisissable en modification.

La théorie :

DEM Sur demande: l’OF doit venir servir une demande de fabrication (DF).

MAN Manuel: l’OF est indépendant de toute demande de fabrication (DF).

Dans les faits :

  • Pour les articles à la commande ce champ n’a pas d’importance. La DF est servie que la valeur soit “MAN” ou “DEM.”

  • Pour les articles standards, quoiqu’on saisisse, Diapason réinitialise le champ avec “DEM” s’il a trouvé une DF (et la DF est servie) et avec “MAN” s’il n’en a pas trouvé.

  • Date Prév. Deb [LanSerPreDebDat]:

Zone obligatoire si la méthode de lancement est "DD" Date de début lancement donnée.

Voir le champ “LanSerMet” pour plus d’explication sur le fonctionnement autour de cette date.

  • N.Or/Dat.Déb [LanSerPreDebNOr]:

Champ propre à la série.

Zone facultative. Numéro d’ordre Série / Date Début.

Ce champ est simplement enregistré par Diapason. Il n’a pas de fonction standard.

  • Date Prév Fin [LanSerPreFinDat]:

Zone obligatoire si la méthode de lancement est "DF" Date de fin lancement donnée.

Voir le champ “LanSerMet” pour plus d’explication sur le fonctionnement autour de cette date.

Lorsque la date de début prévisionnelle ou la date de fin d’un OF sont modifiées, le système recalcule les dates de début et de fin pour la Série, de façon à avoir la date de début au plus tôt ainsi que la date de fin au plus tard.

Si par contre vous modifiez la date de début prévisionnelle ou la date de fin sur la Série, ces dates sont réappliquées sur les OFs.

  • N.Or/Dat.Fin [LanSerPreFinNOr]:

Champ propre à la série.

Zone facultative. Numéro d’ordre Série / Date Fin.

Ce champ est simplement enregistré par Diapason. Il n’a pas de fonction standard.

  • NumOrd Prevu [LanSerPreNOrDat]:

Champ propre à la série.

Zone facultative. Numéro d'ordre prévisionnel.

Ce champ est simplement enregistré par Diapason. Il n’a pas de fonction standard.

  • Ges. Co-Pro. [LanSerCoPGes]:

Zone facultative

Indique si les co-produits sont gérés.

Les co-produits sont des articles “annexes” obtenu lors de la fabrication du produit principal (celui indiqué dans le champ GenRefArt de l’OF).

Par exemple, sur un processus d’extrusion où on fabriquerait des profils PVC, la matière perdue en début d’extrusion peut être déclarée par ce biais.

Dans Diapason cela consiste à une déclaration manuelle depuis l’OF (Action “Déclaration Co-produits”) qui débouche sur une entrée en stocks des articles déclarés.

Voir Déclarer un co-produit .

  • Art. Co-Prod. [LanSerCoPArtPos]

Zone facultative.

Liste chaînée d’articles co-produits propre à la Série (Uniquement pilotée par macro-langage). Un contrôle portera sur cette liste au moment de la saisie des articles dans la gestion des co-produits. La saisie de l’instruction ‘*ART‘ permettra, lors de la déclaration par co-produits, d’effectuer une déclaration de surplus pour l’article lancé : seule une mise à jour des stocks sera réalisée (sans mise à jour de demande ou de la ligne de commande).

Si cette zone est vide tous les articles pourront être saisit sur l'écran “Déclaration Co-produits”

N.B. : cette zone ne semble plus fonctionner (constaté en 04.16.21). Dès qu’un article est indiqué dans cette zone aucun article n’est saisissable dans l'écran de déclaration.

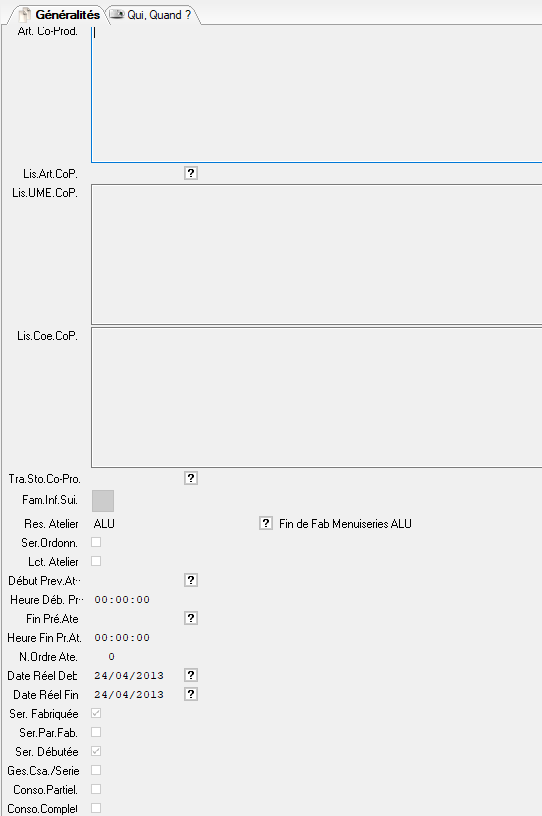

Onglet « Généralités » (suite) :

  • Lis. Art. CoP. [LanSerCoPLisArt]:

Zone facultative

Référence d’une liste d’articles co-produits gérés à partir d’une liste d’articles définie dans l’application Listes Articles Standards. Un contrôle sera alors effectué par rapport à cette liste au moment de la saisie de l’article dans la gestion des co-produits.

  • Lis. UM. CoP. [LanSerCopArtUMe]:

Zone facultative

Liste chaînée d’unités de mesure rendant obligatoire la déclaration de co-produits dans l’unité de mesure indiquée pour l’article (même position pour l’article et l’unité de mesure dans les listes chaînées).

Séparateur = #

Remarque : si ni « Art. Co-Prod. » ni « Lis.Art.Co-Pr » ne sont renseignés, l’utilisateur pourra effectuer des déclarations pour n’importe quel article du fichier Article.

  • Lis. Coe. CoP. [LanSerCopArtCoe]:

Zone facultative

Liste chaînée des coefficients entre l’unité de mesure de stock de l’article co-produit et de l’unité de mesure de déclaration de co-produit.

Séparateur = #

  • Tra. Sto.Co-Pro. [StoFluCoPRef]:

Zone facultative.

Transaction de stock pour les co-produits : un mouvement d’entrée sera effectué avec le type de mouvement et la section renseignés sur la transaction pour l’article co-produit. Voir Déclarer un co-produit

N.B. : pour pouvoir faire une déclaration dans l'écran “Déclaration Co-Produits” il faut qu’il existe au moins une transaction de stock pour Co-Produits et qu’elle soit renseigné sur la dernière colonne de cet écran.

  • Fam. Inf. Sui. [LanSerVarSui]:

Zone facultative

Liste des familles d’informations suivies de l'OF.

Les informations suivies permettent à l’utilisateur de faire des déclarations annexes en parallèle de la fabrication de son OF ou de sa série. Par exemple, on souhaite suivre le nombre de barres utilisées, et réaliser un suivi des temps sur l'étape de débit, et sur l'étape de Soudage on souhaite suivre la perte moyenne de soudure.

Ces infos sont enregistrées par Diapason en lien avec l’OF ou la série (table HLaSuCat).

Pour voir comment définir les familles d’informations c’est ici (Voir “Familles d’Informations Suivies”).

Les écrans de saisie des informations suivies sont décrits ici.

  • Res. Atelier [AteResRef]:

Zone facultative.

Ressource dans l'atelier sur laquelle sera faite la fabrication. Ce champ est simplement enregistré par Diapason. Il n’a pas de fonction standard.

  • Ser. Ordonn.  [AtePreOrdonn]:

Zone facultative.

Indique si l’OF est ordonnancé ou non.

Champ mis à jour manuellement ou par un ENR-ACT-ENT sur événement interne de type “ORDO”.

Il a un lien fonctionnel avec les champs ci-dessous “Date Début Prévue Atelier“ (AtePreDebDat), “Heure Début Prévue Atelier“(AtePreDebHeu), “Date Fin Prévue Atelier“(AtePreFinDat) et “Heure Fin Prévue Atelier“ (AtePreFinHeu).

  • Lct. Atelier ? [AteFabLanSta]:

Indique si l'OF est lancé en atelier.

On distingue dans Diapason le lancement administratif (c’est à dire la création série & OF qui intervient généralement quelques jours voire semaines en amont de la production) du lancement atelier qui donne le feu vert pour démarrer effectivement la production.

Le lancement atelier s’accompagne souvent de l'édition des documents destinés à la fabrication et permet d’afficher un avertissement lorsqu’on rentre en déclaration de fabrication pour les Séries ou OFs non lancés atelier.

Plus d’info sur le lancement atelier ici.

  • Début Prev. Ate [AtePreDebDat]:

Zone facultative.

Date de début prévisionnelle de fabrication en atelier. Voir champ “OF Ordonnance ?“ (AtePreOrdonn) ci-dessus.

  • Heur. Deb. Pr [AtePreDebHeu]:

Zone facultative.

Heure de début prévisionnelle de fabrication en atelier. Voir champ “OF Ordonnance ?“ (AtePreOrdonn) ci-dessus.

  • Fin Pré. Ate [AtePreFinDat]:

Zone facultative.

Date de fin prévisionnelle de fabrication en atelier. Voir champ “OF Ordonnance ?“ (AtePreOrdonn) ci-dessus.

  • Heure Fin Pr.At. [AtePreFinHeu]:

Zone facultative.

Heure de fin prévisionnelle de fabrication en atelier. Voir champ “OF Ordonnance ?“ (AtePreOrdonn) ci-dessus.

  • N. Ordre Ate [AteResNOr]:

Zone facultative. Numéro d'ordre de la Série dans l'atelier.

Champ propre à la série (le champ existe sur l’OF mais n’est pas présent sur la présentation de gestion).

Ce champ est simplement enregistré par Diapason. Il n’a pas de fonction standard.

  • Date Réel Deb [LanSerReeDebDat]:

La date réelle de début de fabrication est donnée lors de la première déclaration de fin de fabrication sur cet OF (pas les déclarations intermédiaire).

Consolidation des valeurs du champ pour tous les OF de la série (date au plus tôt).

  • Date Réel Fin [LanSerReeFinDat]:

La date réelle de fin de fabrication est donnée par la dernière déclaration de fin de fabrication de l’OF.

Consolidation des valeurs du champ pour tous les OF de la série (date au plus tard).

  • Ser. Fabriquée  [LanSerStaFab]:

Indique si la Série est totalement fabriquée.

Ce champs est coché quand tous les OFs de la série sont fabriqués: donc quand tous les OF ont le champs LanSerStaFab coché !

  • Ser. Par. Fab.  [LanSerStaPar]:

Indique si la Série est partiellement fabriquée.

Ce champs est coché quand au moins un OFs de la série est partiellement fabriqué: donc quand au moins un OF de la série a le champs LanSerStaPar coché !

  • Ser. Débutée [LanSerStaDeb]:

Indique si la Série est débutée.

Ce champs est coché quand au moins un OFs de la série est débuté: donc quand au moins un OF de la série a le champs LanSerStaDeb coché !

Cette zone est utilisée dans un index (DTD.LASerEnt, Index : ParStaDebLASerEntIdx [RefSocApp, LanModTyp, LanSerStaDeb, LanSerPreFinDat (+), LanSerRef])

  • Ges.Csa./Série  [LanSerCsoGes]:

Uniquement en consultation.

Ce champ est à “oui” à partir du moment où, sur un OF de la série, il y a au moins un composant rattaché avec DFaMethode = '30' (Conso. déclarée / Série)

Ce champ existe aussi sur l’OF mais il indique s’il y a des composants rattachés avec DFaMethode = '40' (Conso. déclarée / OF)

  • Conso. Partiel. [LanSerCsoPar]:

Indique si la consommation partielle des composants a été faite.

Ce champs est coché quand au moins un OFs de la série a la champs LanSerCsoPar coché.

  • Conso. Complet.  [LanSerCsoSta]:

Indique si la consommation complète des composants a été faite.

Ce champs est coché quand tous les OFs de la série ont le champs LanSerCsoSta coché.


JavaScript errors detected

Please note, these errors can depend on your browser setup.

If this problem persists, please contact our support.
