Matrices


Les matrices manuelles permettent d’exprimer sous forme d’une structure matricielle de contraintes (VBA, VSD, VBP, FOR) l’expression de conditions logique ou de MAJ multiple de données.



Les contraintes de la matrice sont exprimées en entête de chacune des colonnes de type contrainte.

Chacune de ces contraintes est associée à un opérateur logique (= , > , < , <>) permettant de définir la condition d’accès au détail de la matrice.

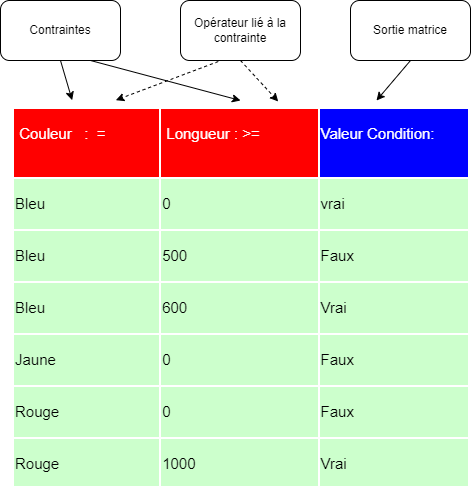

Prenons l’exemple d’une matrice ayant pour but d’exprimer un test logique en fonction de deux variables couleur et longueur.

 Dans l’exemple ci-dessus, lorsque :

  • La couleur est bleue et la longueur comprise entre 500 et 599, la condition est Fausse

  • La couleur est bleue et la longueur supérieure ou égale 600, la condition est Fausse

  • La couleur est rouge et la longueur supérieure ou égale à 1000, la condition est Fausse.

Il existe différents types de matrices qui ont chacune un but fonctionnel particulier et ne peuvent être utilisées que dans un contexte particulier : effectuer un test, mettre à jour une VBA, définir la référence article ainsi que le coefficient de lien d’un lien générique, créer des IT nomenclature, afficher ou masquer une VBA dans un scénario…



Cette distinction s’effectue fait par le « cadre d’utilisation » de la matrice :

Cadre Utilisation

Désignation

But Fonctionnel

CorCar

Corr. Caractéristique

Matrice permettant de faire correspondre les caractéristiques attendues par une modèle dessin en fonction de VBA du scénario.

CorMod

Corr. Modele

Matrice permettant de faire correspondre les paramètres attendus par une modèle dessin en fonction de VBA du scénario.

LOG

Mat. Test

Matrice permettant de récupérer une valeur logique YES ou NO

LogCleSup

Test Clé Sup.

Matrice permettant de récupérer une valeur logique YES ou NO, en fonction des contraintes de la matrice d’une période (date début date fin) et de deux clés  banalisée  supplémentaires

LogDat

Test par Date

Matrice permettant de récupérer une valeur logique YES ou NO, en fonction des contraintes de la matrice et d’une période (date début date fin)

Lst

Liste Valeur

Matrice permettant de générer le détail d’une liste d’aide d’un scénario : N° Ordre, Référence, Désignation, Image

Maj

Mat. de Maj

Matrice permettant la mise à jour des valeurs de VBA, VBP et VSD, la gestion des attributs Affichée Masquée Saisie d’une VBA ou VSD, ainsi que la gestion des IT Scénario Dessin et Nomenclature. Les Matrices de MAJ sont découpées en sous-catégorie (Type d’Utilisation). Chaque famille est liée à un type de MAJ particulier.

MajCleSup

Maj Clé Sup

Matrice permettant la mise à jour des valeurs de VBA, VBP et VSD et ITS en fonction des contraintes de la matrice et d’une période (date début date fin) et de deux clés banalisées supplémentaires

MajDat

Maj par Date

Matrice permettant la mise à jour des valeurs de VBA, VBP et VSD et ITS en fonction des contraintes de la matrice et d’une période (date début date fin)

PVDat

P.V. par Date

Matrice permettant de définir les coefficients de Plus-Values à appliquer à une Formule de PV. Ce coefficient est défini en fonction d’une période (date début date fin)

Tar

Mat. Cal Tarif

Matrice permettant d’exécuter un calcul de prix (Prix de bases et Plus-values) en sortie d’une VBA

TarCleSup

Tarif Cle Sup

Matrice permettant d’exécuter un calcul de prix (Prix de bases et Plus-values) en sortie d’une VBA. Le choix des grilles et des PV peut être liée à une période (Date début et date Fin) ainsi que de deux clés banalisées supplémentaires.

TarDat

Mat Tarif / Date

Matrice permettant d’exécuter un calcul de prix (Prix de bases et Plus-values) en sortie d’une VBA. Le choix des grilles et des PV peut être liée à une période (Date début et date Fin)

Val

Mat. de Valeur

Matrice permettant de stocker des données sous forme matricielle. « L’exécution » de la matrice et donc la récupération de la valeur souhaitée s’effectue à l’aide d’une formule.

ValCleSup

Val Cle Sup

Matrice permettant de stocker des données sous forme matricielle. « L’exécution » de la matrice et donc la récupération de la valeur souhaitée s’effectue à l’aide d’une formule. Le détail de la matrice (valeurs) dépend d’une période (date début et date fin) ainsi que des deux clés banalisées supplémentaires

ValDat

Mat. Val Date

Matrice permettant de stocker des données sous forme matricielle. « L’exécution » de la matrice et donc la récupération de la valeur souhaitée s’effectue à l’aide d’une formule. Le détail de la matrice (valeurs) dépend d’une période (date début et date fin)

Des

Mat de Dessin

Matrice permettant la demande de génération d’un objet de la librairie avec ces différents paramètres. Ce type de matrice est le reflet du TDY de gestion des dessins par modèle Librairie. Ces matrices sont employées dans les arbres de condition dont le cadre d’utilisation est aussi ‘DES’.
