Note de release PCD 1.3.29
Avertissements :
Le paramètre du moteur DT ABL Formatage Var Num / Form n’était pas interprété jusqu'à la PCD 1.3.29. A partir de la PCD 1.3.29 , il sera interprété et pourra avoir des impactes sur la valeur de vos variables VBA et VBP numériques de chaque pointeur. Veuillez vérifier si sa valeur par nomenclature générique correspond bien à vos attentes.

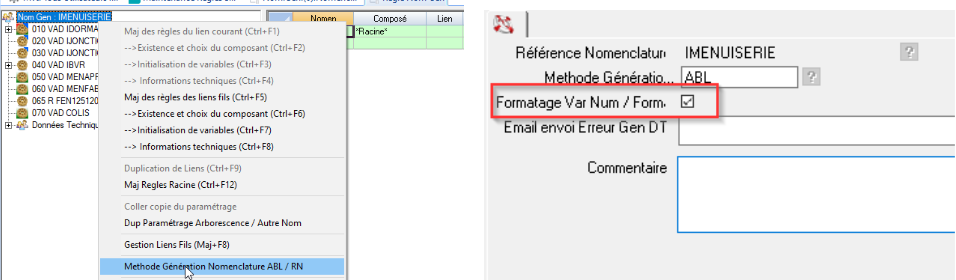

Lorsque le paramètre Formatage Var Num / Format du moteur DT ABL est coché ( fiche sur le pointeur de plus haut niveau de l’outil de maintenance des règles de nomenclature)
, le moteur ABL ( natif en RN5) appliquera une règle d’arrondie sur la partie décimale de la valeur a initialiser sur la variable (pas de formatage de la partie entière) en fonction du format défini sur les VBA et VBP .
Si le paramètre Formatage Var Num/Form n’est pas coché, la valeur calculée au titre d’un VBA ou VBA n’est pas arrondie. Exemple VBA.Hauteur = 3 / 7 avec un format de variable VBA défini Hauteur R/8,2 , la valeur initialisée sera 0.43.
Evolutions majeures
Attribution d’images vectorielles personnalisées à un remplissage ( groom , heurtoir, symbole vitrage anti effraction )
Le but de cet applicatif est de pouvoir définir des images vectorielles qui pourront être positionnées dans chacun des remplissages de votre menuiserie. Lors du lancement calcul dimensionnel de l'objet remplissage, vous aurez la possibilité de lier 3 images vectorielles distinctes pour chacun des remplissages. La matrice de correspondance de l’objet Type Remplissage comporte 3 nouveaux groupes de 4 paramètres vous permettant de définir et positionner chacune des 3 images possibles dans l’espace défini par le remplissage lié.

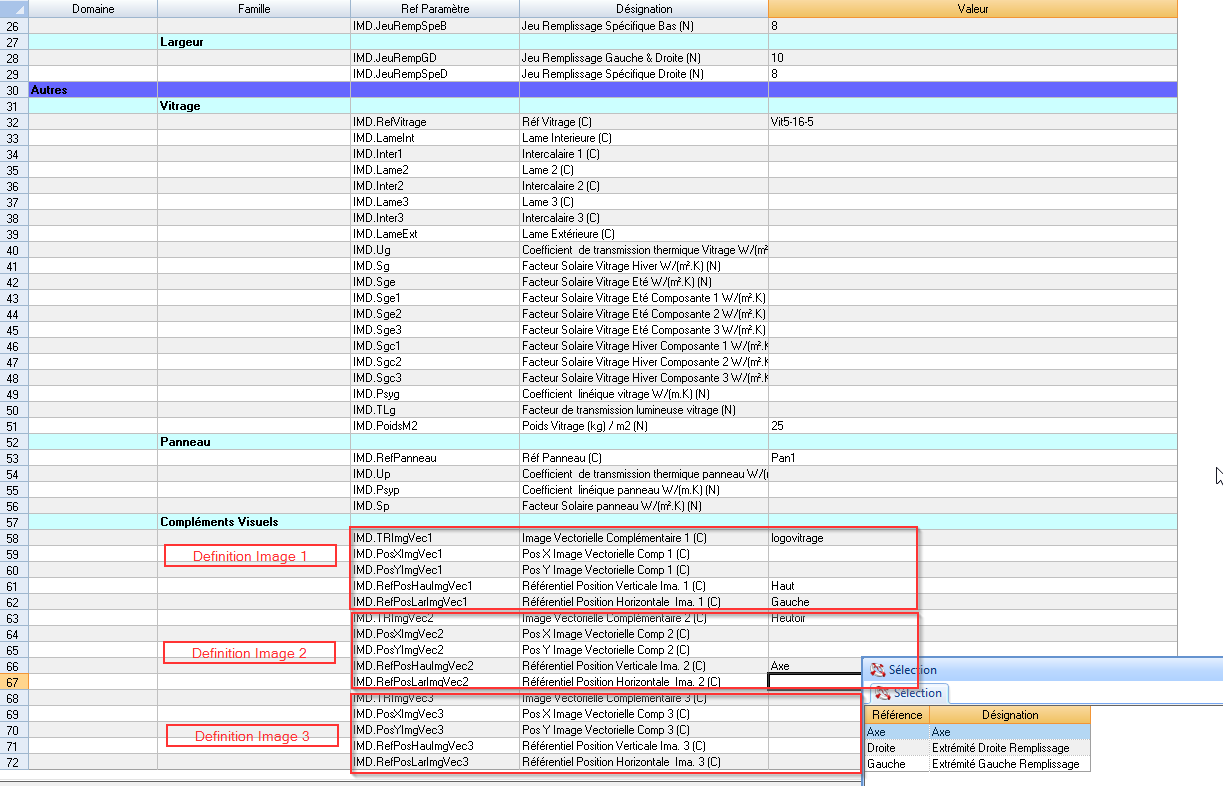

Exemple de matrice de correspondance type remplissage
![](../__attachments/89609218/image-20231026-084258.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Description des paramètres :
TRImgVec :Image Vectorielle Complémentaire : permet d’affecter une image vectoriel sur votre remplissage
PosXImgVec : Pos X Image Vectorielle Comp : delta selon l’axe x par rapport au référentiel de positionnement horizontal de l’image définie ci dessous. Exemple si le référentiel horizontal est défini avec la valeur “axe” ( positionnement de l’image selon l’axe milieu du remplissage) , le positionnement x décalera le centre de l’image de la valeur numérique correspondante au x qui doit être exprimée en mm (vers la droite si la valeur est positive , vers la gauche si elle est négative).
PosYImgVec : Pos Y Image Vectorielle Comp : delta selon l’axe Y par rapport au référentiel de positionnement verticale de l’image définie ci dessous. Exemple si le référentiel vertical est défini avec la valeur “axe” ( positionnement de l’image selon l’axe milieu du remplissage) , le positionnement y décalera le centre de l’image de la valeur numérique correspondante au y, qui doit etre exprimée en mm (vers le haut si la valeur est positive , vers le bas si elle est négative)..
RepPosHautImgVec : Référentiel de Positionnement Verticale de l'Image : Quel est le référentiel du remplissage permettant de positionner le centre de l’image vectorielle:
Bas : position basse du remplissage
Axe : milieu du remplissage
Haut : position haute du remplissage
RepPosLarImgVec : Référentiel de Positionnement Horizontale de l'Image : Quel est le référentiel du remplissage permettant de positionner le centre de l’image vectorielle :
Gauche : position gauche du remplissage
Axe : milieu du remplissage
Droite : position droite du remplissage
Référencement des images vectorielles
Vous devez définir dans un premier temps des images vectorielles au format emf ou wmf, représentatives du symbole que vous souhaitez afficher. Assurer vous que votre dessin est uniquement composé d’élément vectoriel ( pas de copier- coller d’un jpg)
![](../__attachments/89609218/image-20231026-073925.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)

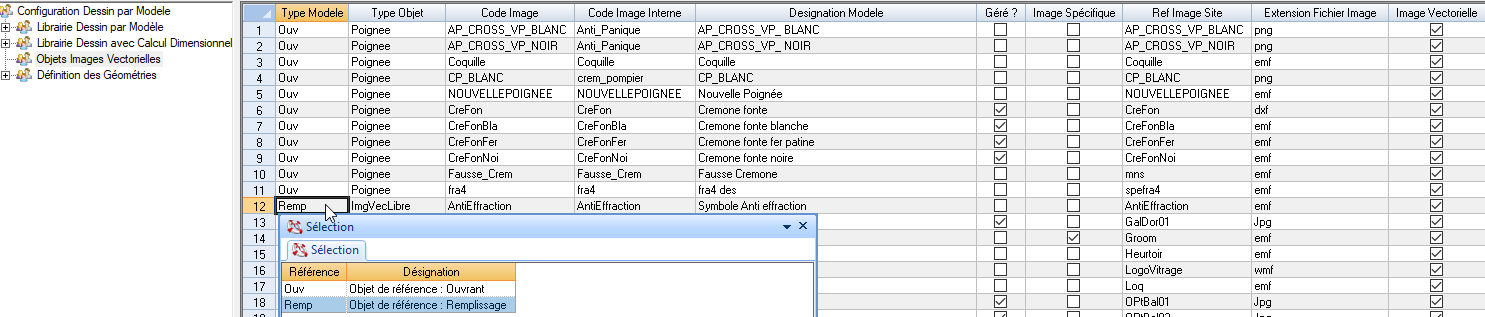

Référencer ensuite votre image vectorielle dans l’applicatif dédié
![](../__attachments/89609218/image-20231026-074356.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)

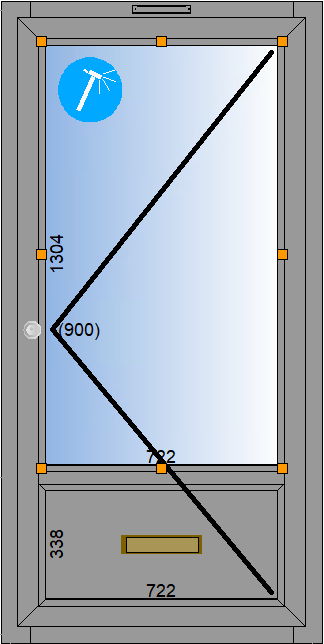

Résultat :
![](../__attachments/89609218/image-20231027-100224.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Matrice 2D avec entrées de type caractères
Les matrices de valeurs 2D ont la particularité d’avoir une mise en forme de type abaque 2 dimensions . Elles se présentent sous forme de tableaux avec la possibilité de choisir 2 entrées de type caractères ou 2 entrées de type numérique et une seule sortie. La position du repère, cellule du tableau matérialisant les valeurs des ordonnées et des abscisses du tableau, peut être au choix positionné sur la cellule haut gauche du tableau ou bas gauche ( repère classique d’un graphique mathématique).
La maintenance des données de la matrice peut donc être réalisée directement sous forme de grille. L’autre particularité de ces matrices est que toutes les cellules ayant la même valeur seront colorées automatiquement avec une couleur identique.

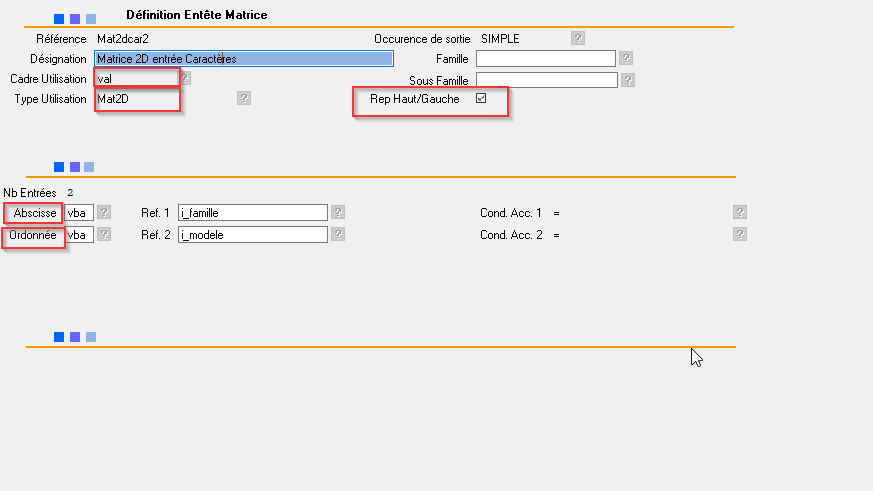

Exemple du détail d’une matrice 2D avec deux entrées caractères et une position de repère Haut Gauche ( valeur cochée).
![](../__attachments/89609218/image-20231027-115117.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
![](../__attachments/89609218/image-20231107-132324.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)

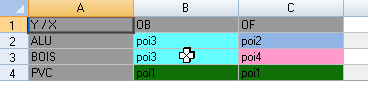

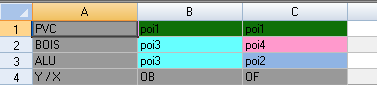

Exemple avec position du repère style “mathématique” ( valeur Rep Haut/Gauche non coché)
![](../__attachments/89609218/image-20231107-132449.png?inst-v=2e0628d9-a170-4eb1-b774-b0d7a84fa1a1)
Tâches traitées
Tache | Dpi | Client | Titre Tache | Description | |
36310 | PONS | Erreur lors de l'ajout d'une quatrième variable LCD dans une matrice de plus-value | je ne peux pas mettre 4 variables de type LCD en entrée numérique de matrice de plus-value. correction effectuée | ||
36262 | BIASON | Moteur DT : Gestion des arrondis des réèls ( VBA et VBP) / Format défini sur les variables liées (VBA et VBP). | Lorsque le paramètre Formatage Var Num / Format du moteur DT ABL est coché ( fiche sur le pointeur de plus haut niveau de l’outil de maintenance des règles de nomenclature) , le moteur ABL ( natif en RN5 ) appliquera une règle d’arrondie sur la partie décimale de la valeur a initialiser sur la variable (pas de formatage de la partie entière) en fonction du format défini sur les VBA et VBP. Si le paramètre Formatage Var Num/Form n’est pas coché, la valeur calculée au titre d’un VBA ou VBA n’est pas arrondie. Exemple VBA.Hauteur = 3 / 7 avec un format de variable VBA défini Hauteur R/8,2 , la valeur initialisée sera 0.43 | ||
36225 | ATLANTEM | Lenteur en validation scenario | lenteur constaté lors du calcul du prix de chaque contexte en déroulement interactif et en phase calcul. Pb identifié sur la purge de la TV IcdDetPri. Correction effectuée | ||
35915 | CASTES | Pb Export/Import IMDExpSDD | En PCD 1.3.28, l'import via la session IMDExpSDD tombe en erreur, pourtant le modèle semble bien importé Correction effectuée | ||
35854 | M Industries | Evolution Nomenclature IRSENSEMBLE | Remplacement des liens IRSENSEMBLE - IRSTAPEExxx par des liens IRSENSEMBLE - IRSPIECES_COMPxx afin de pouvoir y affecter les tapées mais aussi les élargisseurs ou tout autre profil complémentaire | ||
35734 | CETIH | Mauvaise définition de Modèles de remplissage | Pb de définition du positionnement des zones remplissages des modèles CDRREC4Z2H1VI, CDRARC4Z1H2V et CDRPCT4Z1H2VB corrections effectuées | ||
35688 | BIASON | Ajout d'un nouveau dessin manœuvre sur les coffres VR | Evolution réalisée : ajout d'une nouvelle option "SOLAIRE" pour le type de manœuvre du BVR. Le symbole Solaire est livré en wmf. | ||
35632 | CASTES | Pb Dessin Trapèze 4 vantaux avec Utilisation du paramètre REFBIB | le modèle bibliothèque CDTZRGLGZPLD ne fonctionne pas correctement. Correction effectuée | ||
35574 | CASTES | CASTES - Demande de découpage ouvrant en 6 zones selon croquis | Il faudrait le découpage de la zone ouvrant en 6 zones selon plans | ||
35445 | CETIH | Mauvaise définition du Modèle de remplissage CDRREC8Z3H4VA | Correction effectuée sur des paramètres du modèle | ||
35397 | JANNEAU | Evolution Matrice 2D : pouvoir utiliser deux entrées de type caractère | Afin de coller au maximum au dossier technique, l'équipe configuration souhaiterait faire évoluer les matrices 2D en saisissant deux entrées de type caractère qui seront utilisées en abscisse et en ordonnée. Evolution réalisée voir documentation Définition Matrice de Valeurs | ||
35209 | ATLANTEM | Mauvaise prise en compte des clés de renfort sur les traverses ouvrant | Les paramètres de clé de renfort pour les coefs thermiques sont bien renseignés pour les traverses ouvrant, mais pas pris en compte lors du calcul. Correction réalisée | ||
35207 | ATLANTEM | Ajouter la possibilité de mettre des images vectorielles à des points définis (2 loqueteaux sur un CS) [Red ATL35192] | il faudrait , avec le même paramétrage (à la ref.image près), pouvoir afficher des images vectorielles en lieu et place des vignettes standard. Evolution réalisée sur les poignées de type abattant | ||
35113 | ATLANTEM | Vignette bouton central de porte d'entrée | Pouvoir afficher sur le dessin des vignettes personnalisées pour représenter les boutons, barres de tirage, heurtoir, boites aux lettre, ... situés en position axiale sur la menuiserie mais à une hauteur définie par une variable. Evolution réalisée voir documentation Définition des images vectorielles de Remplissage personnalisées type Boite aux lettres , groom, heurtoir, symbole vitrage anti effraction... | ||
35079 | ATLANTEM | Vignette Ferme-Porte (groom) | Pouvoir afficher les ferme-porte (groom) sur le dessin de la menuiserie, à la manière de ce qu'on fait sur les ferme-imposte de chassis soufflet, mais dans le cas du ferme-porte, c'est en plus du dessin de la poignée Evolution réalisée voir documentation Définition des images vectorielles de Remplissage personnalisées type Boite aux lettres , groom, heurtoir, symbole vitrage anti effraction... | ||
35077 | ATLANTEM | Ajout d'une BOX en haut à gauche des remplissages pour afficher des vignettes personnalisées | Pouvoir afficher en haut à gauche du dessin des remplissages des vignettes caractérisant le remplissage. Dans le même esprit de ce qu'on fait pour les manoeuvres de Volet Roulant. Evolution réalisée voir documentation Définition des images vectorielles de Remplissage personnalisées type Boite aux lettres , groom, heurtoir, symbole vitrage anti effraction... | ||
35074 | ATLANTEM | Pouvoir utiliser les images vectorielles sur les ouvrants Coulissant | correction effectuée. Les références poignées définies sur le modèle ouvrant coulissant peuvent être liées a des images vectorielles de type poignée | ||
35073 | ATLANTEM | Demande de création de modèle double pan coupé avec traverse figée | Evolution réalisée : modèle CDR2C2Z1H | ||
34131 | CASTES | Pb Cote Petite Hauteur sur dessin Trapèze | La petite hauteur d’un trapèze dont la cotation est définie en cote saisie, est affichée en “hors tout”. Correction effectuée | ||
33545 | PONS | Pouvoir maintenir le lien Grille de prix / scénario depuis l'action "Liens CT/Scénarios" | L’action Liens Scénarios/CT (Liste IScLSceCT accessible depuis l’outil de maintenance des grilles de tarif ) qui permet de lancer le tableur de maintenance tous les liens scénarios de toutes les grilles de prix répertoriées n’enregistre pas les données lors de la validation. Correction effectuée | ||
31373 | PONS | Assistant à la saisie de mise à jour si condition vraie ou fausse ajoute des cotes sur les valeurs logiques | Diapason ajoute des simples cotes à la valeur YES/NO si on passe par l'aide dans l'assistant à la saisie des mises à jour condition vraie ou fausse des entrées/sorties (F12). Correction effectuée | ||
31181 | PONS | Décocher par défaut la maintenance sous Excel des grilles de prix | Peut on décocher lors de la maintenance des grilles l’export par défaut sous Excel ? Evolution réalisée | ||
30704 | JANNEAU | Nouveaux modèles de dormant trapèze 6 zones | création des modeles CDTZRG6Z1H4VA et CDTZRD6Z1H4VA | ||
29752 | JANNEAU | Héritage sur couleur joint et intercalaire ne fonctionne pas | L'héritage ne fonctionne pas dans certains cas. Correction effectuée | ||
29273 | CASTES | Pb export Formules imbriquées | Lors de l'import d'une formule contenant une formule qui contient elle-même une formule, les formules du 2ème et 3ème niveau n'ont pas suivies. Correction Effectuée | ||
29235 | CASTES | Vignettes modèles Drapeau | Serait possible de refaire les petites vignettes des modèles drapeaux ? Vignettes modifiées afin d'épaissir les traits. | ||
28321 | AMBONATI | Poignée sur Coulissant 3V2R avec percussion | la position de la poignée sur le vantail de jonction V1 pour 3 vantaux 2 rails avec principal coulissant à droite (modèle ouvrant CDCLREC3DSSD) est incorrecte Correction effectuée |
