Découvrir les champs standard de l'ordre de fabrication


Définition des OFs (Présentation ISIA)

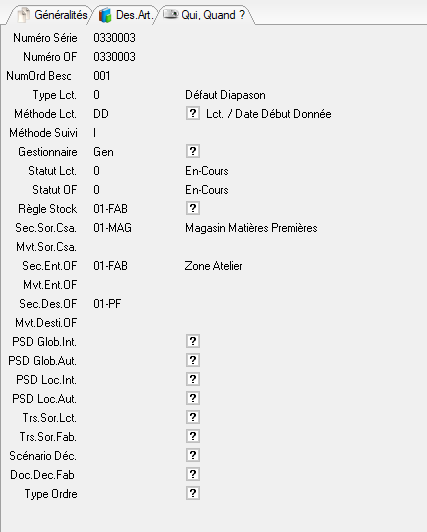

Onglet « Généralités » :

  • Numéro Série [LanSerRef]

Uniquement en consultation.

Cette zone rappelle le numéro de la Série associée à l'OF.

  • Numéro OF [LanSerFabOF]

Saisie en création.

Cette zone est la référence de l’OF.

  • NumOrd Besoin. [LanSerFabNOr]

Zone facultative.

Numéro d'ordre de besoin dans la Série.

Permet de donner un numéro d'ordre de l'OF dans la Série. Cela peut être utile pour classer des approvisionnements en fonction de l'ordre de fabrication des OFs. Donne un ordre de passage des OFs.

  • Type Lct. [LanSerTyp]

Uniquement en consultation.

Reprend la valeur renseignée dans la Série.

  • Méthode Lct. [LanSerMet]

Ce champs est hérité par défaut du champs LanSerMet de la série.

Zone obligatoire.

Permet de déterminer la méthode de lancement :

  • DB Lancement par rapport à la date du besoin ➡️ si l’OF porte sur une DF, la date de fin de l’OF sera la date de besoin de la DF, et la date de début sera calculée par retroplanning sur la gamme de suivi file d’attente.

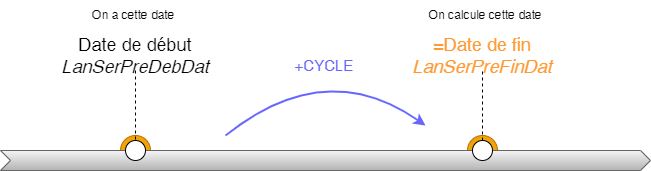

  • DD Lancement date de début donnée ➡️ la date de début de l’OF est saisie par l’utilisateur, et la date de fin est calculé par la planification de la gamme de suivi file d’attente

  • DF Lancement date de fin donnée ➡️ la date de fin de l’OF est saisie par l’utilisateur, et la date de début est calculé par rétroplanning sur la gamme de suivi file d’attente

  • JF Lancement en JAT / Famille ➡️ plus utilisé 🙂 .

  • JM Lancement JAT / Manuel ➡️ plus utilisé 🙂 .

  • LM Lancement Manuel ➡️ même comportement que DF.

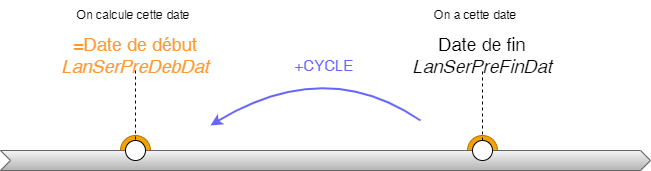

Voici ce que ça donne plus en détail :

Méthode

Type d’article

Quelle date est calculée ?

Cycle

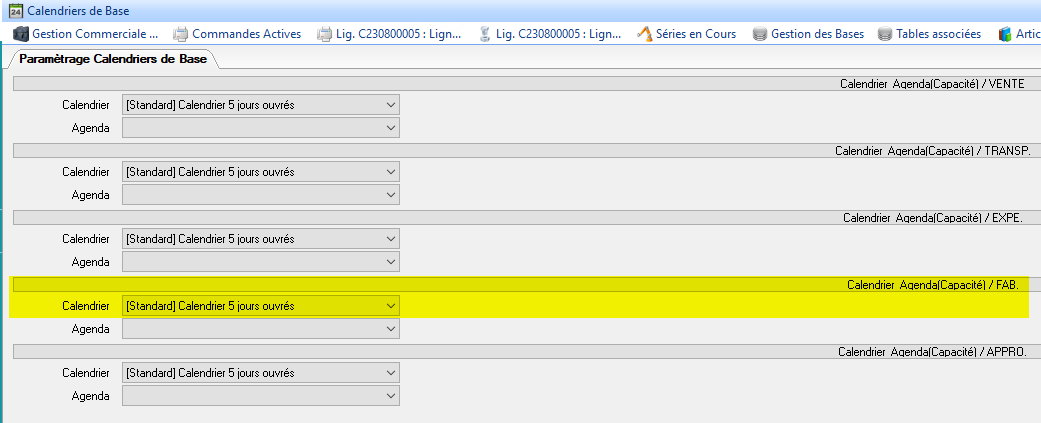

Calendrier

DD

R

“FabCycFabDef” sur l’article ou sur les données multi-gestionnaires pour le gestionnaire renseigné sur la série (champ “GesUtiRef”)

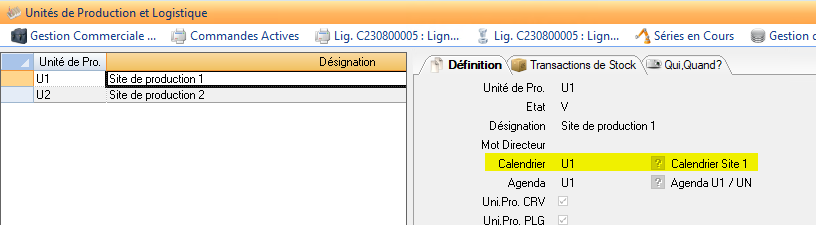

Calendrier de l’unité de production renseigné sur la série (FabUniProRef). S’il est vide, calendrier défaut de fabrication.

DD

C

Champ “CdeLigPlaCycFab” de la ligne de besoin de gestion (CDPrLi)

Idem

<> DD

R

“FabCycFabDef” sur l’article ou sur les données multi-gestionnaires pour le gestionnaire renseigné sur la série (champ “GesUtiRef”)

Idem

<> DD

C

Champ “CdeLigPlaCycFab” de la ligne de besoin de gestion (CDPrLi)

Idem

La méthode “DB” conduit donc au même calcul que la méthode “DF” sauf que la date de fin (LanSerPreFinDat) est préalimentée par Diapason :

  • pour les OFs portant sur des articles standards lié à une demande de fabrication, la date de fin est initialisée avec la date de besoin de la demande de fabrication (BEsDeman.DemDatBes)

  • pour les OFs portant sur des articles à la commande, Diapason prend les dates de fin de fab de la ligne de besoin de gestion (CDPrLi.CdeLigPlaDatFabFin si elle existe sinon CDPrLi.CdeLigIntDatFabFin)

Si le paramètre général “PLA-GA-FAT” est à “oui”, au calcul effectué dans le tableau ci-dessus, Diapason va venir rajouter un recalcul de la date de début (et des dates de chaque étape suivi) à partir de la date de fin. Quand on a LanSerMet = DD cela peut donc conduire à ce que la date saisie par l’utilisateur soit écrasée par Diapason (si le cycle de la fiche article n’est pas cohérent avec le cycle de la gamme de suivi ou si le paramètre PLA-POOF = 1 )

Si le paramètre général “PLA-GA-FAT” est à “non”, seul le calcul ci-dessus s’applique mais les dates de toutes les étapes de la gamme de suivi file d’attente sont égales à la date de fin de l’OF.

  • Méthode Suivi [SuiSerMet]

Uniquement en consultation. Initialisée à "I" (Indéfinie) par défaut.

  • Gestionnaire [GesUtiRef]

Zone facultative.

Cette information est récupérée depuis le champs GesUtiRef de la série.

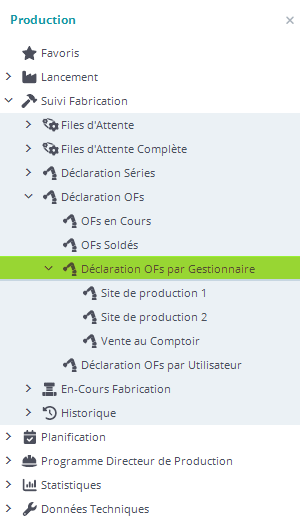

Ce champ gestionnaire permet de classer les séries et les OFs dans la branche “Déclaration OFs par Gestionnaire” ci-dessous surlignée en vert.

  • Statut Lct [LanSerSta]

Uniquement en consultation. Initialisée à "0" En cours.

  • Statut OF [LanSerSOF]

Uniquement en consultation. Initialisée à "0" En cours.

  • Règle Stock [StoFluRef]

Zone obligatoire. Par défaut, ce champs est hérité du champs Règle Stock [StoFluRef] de la série. On entre ici une transaction de stock de fabrication.

Ce champ permet d’indiquer à Diapason les caractéristiques des mouvements de stock qui vont avoir lieu en lien avec l’OF.

Les 6 champs qui suivent sont initialisés par Diapason à partir des infos contenus sur cette transaction de stock.

  • Sec. Sor. Csa. [StoFluSecSorRef]

Uniquement en consultation. Correspond à la section de sortie des composants en Back-Flush.

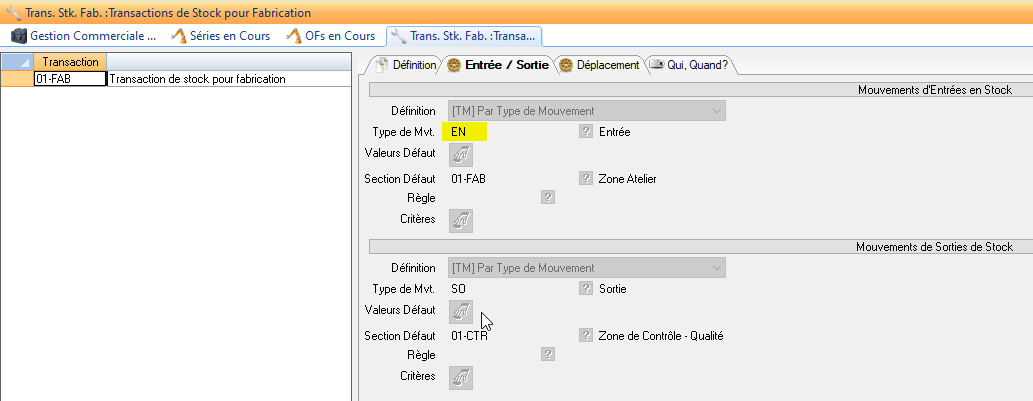

Cette information provient de la fiche de la transaction de stock (champ en jaune ci-dessous). Cette information est récupérée automatiquement ici quand on choisit la transaction de stock de fabrication dans le champs StoFluRef renseigné ci-dessus.

  • Mvt. Sor. Csa. [StoFluSecSorTMo]

Uniquement en consultation.

Correspond au mouvement de sortie (prévisionnels et physiques) des composants en Back-Flush.

Cette information provient de la fiche de la transaction de stock (champ en jaune ci-dessous). Cette information est récupérée automatiquement ici quand on choisit la transaction de stock de fabrication dans le champs StoFluRef renseigné ci-dessus.

  • Sec. Ent. OF. [StoFluSecEntRef]

Uniquement en consultation.

Correspond à la section d'entrée en stock de l’article fabriqué.

Cette information provient de la fiche de la transaction de stock (champ en jaune ci-dessous). Cette information est récupérée automatiquement ici quand on choisit la transaction de stock de fabrication dans le champs StoFluRef renseigné ci-dessus.

  • Mvt. Ent. OF. [StoFluSecEntTMo]

Uniquement en consultation.

Correspond aux mouvements d'entrée (prévisionnels et physiques) de l’article fabriqué.

Cette information provient de la fiche de la transaction de stock (champ en jaune ci-dessous). Cette information est récupérée automatiquement ici quand on choisit la transaction de stock de fabrication dans le champs StoFluRef renseigné ci-dessus.

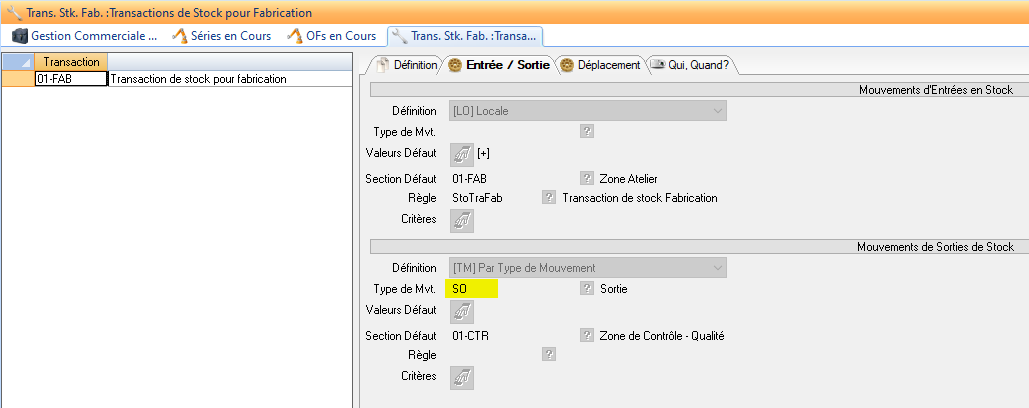

  • Sec. Desti. OF. [StoFluSecDepRef]

Uniquement en consultation.

Correspond à la section de stock destinataire de l’article fabriqué.

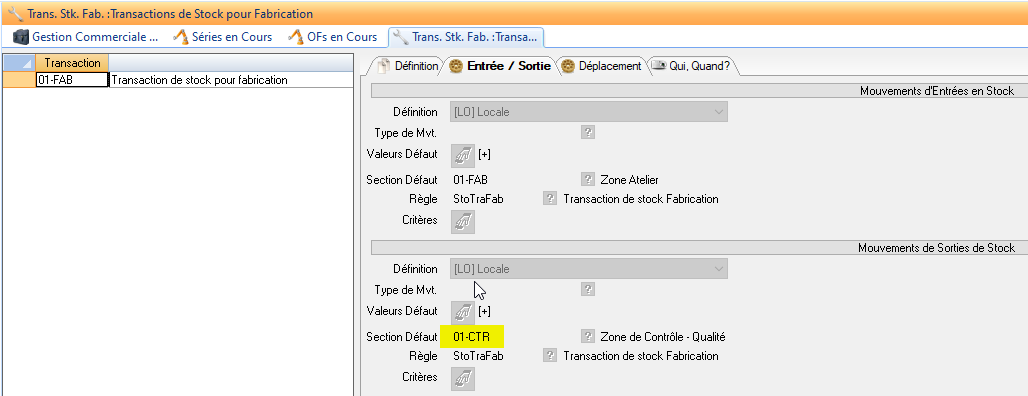

Cette information provient de la fiche de la transaction de stock (champ en jaune ci-dessous). Cette information est récupérée automatiquement ici quand on choisit la transaction de stock de fabrication dans le champs StoFluRef renseigné ci-dessus.

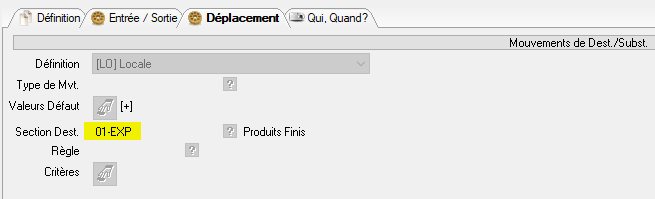

Quand ce champ est renseigné, à la suite du mouvement de stock d’entrée de l’article fabriqué, Diapason enchaine sur un déplacement vers cette section. Le prévisionnel de stock, lui, reste sur la section d’entrée.

Ceci peut donc permettre d’avoir le prévisionnel sur une section de fabrication (pour prise en compte dans un calcul CBN ou NST par exemple) mais un article qui arrive au final sur une section d’expédition à partir de laquelle il sortira du stock lors de l’expédition.

Exemple en image

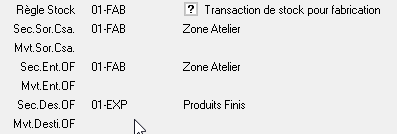

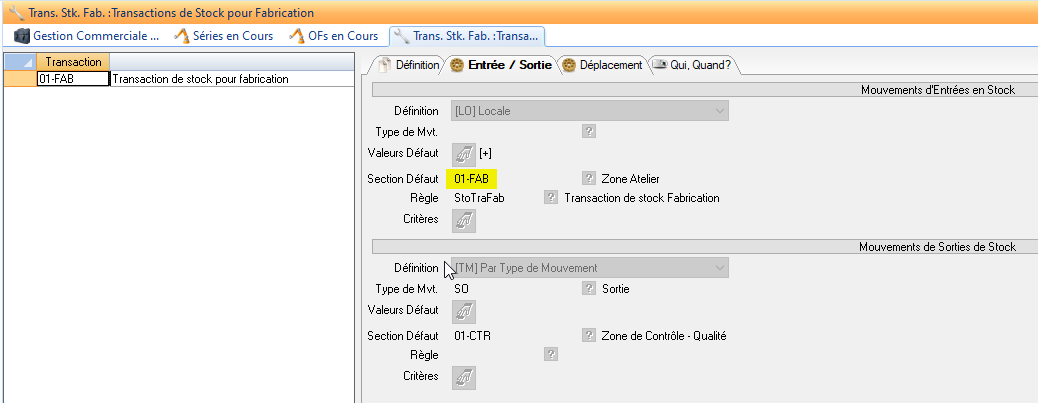

Soit l'OF 23340010001 ayant cette définition :

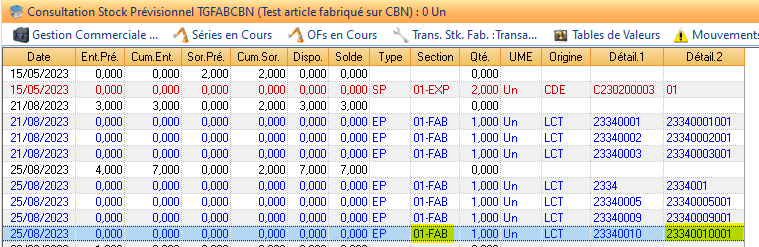

Le prévisionnel est le suivant :

et les mouvements physiques réalisés sont les suivants :

  • Mvt. Desti. OF. [StoFluSecDepTMo]

Uniquement en consultation.

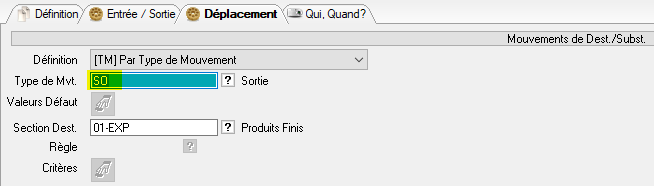

Correspond aux mouvements (prévisionnels et physiques) de déplacement de stock de l’article fabriqué.

Cette information provient de la fiche de la transaction de stock (champ en jaune ci-dessous). Cette information est récupérée automatiquement ici quand on choisit la transaction de stock de fabrication dans le champs StoFluRef renseigné ci-dessus.

Même but fonctionnel que le champ précédent (StoFluSecDepRef).

  • PSD Glob. Int [SDyProRefGloInt]: Référence de la Procédure de Saisie Dynamique Globale Interactive. Voir ci-dessous !

  • PSD Glob. Aut [SDyProRefGloAut]: Référence Procédure Saisie Dynamique Globale Automatique. Voir ci-dessous !

  • PSD Loc. Int [SDyProRefLocInt]: Référence Procédure Saisie Dynamique Locale Interactive. Voir ci-dessous !

  • PSD Loc. Aut [SDyProRefLocAut]: Référence Procédure Saisie Dynamique Locale Automatique. Voir ci-dessous !

Le but de ces PSD est de permettre à l’utilisateur de faire des saisies complémentaires suite aux déclarations de fabrication via les actions standards. Ces saisies ont vocation à être enregistrées dans l’historique de stock (via la requête STO branchée sur la transaction de stock de fabrication de l’OF) où dans une structure spécifique (table base LOC depuis PSD elle-même).

  • On a donc une PSD pour le traitement « interactif » (déclaration manuelle) et une PSD pour le traitement automatique (déclaration NON interactive : la saisie n’est pas lancée, seule la procédure d’initialisation et celle de validation sont exécutées).

  • Les PSD sont « doublées » : il existe une PSD dite « globale » qui concernera toute la déclaration et qui ne sera lancé qu’une fois par occurrence, alors que la PSD dite « locale » initialise un contexte particulier à chaque ligne et est lancé autant de fois qu’elle est présente.

Un exemple pour mieux comprendre comment ça fonctionne ?

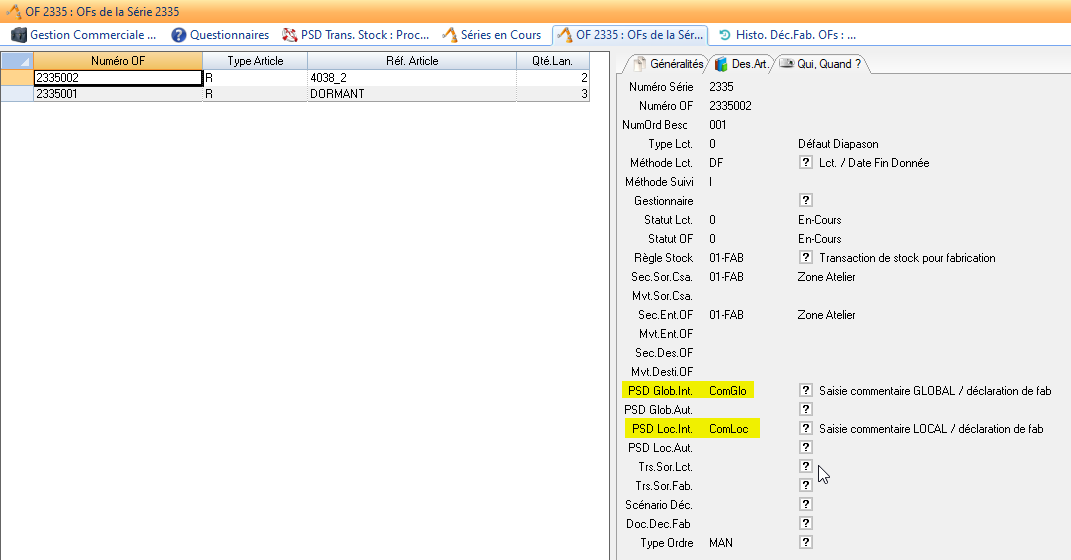

On a une série composée de 2 OFs sur lesquels les PSDs suivantes sont branchées

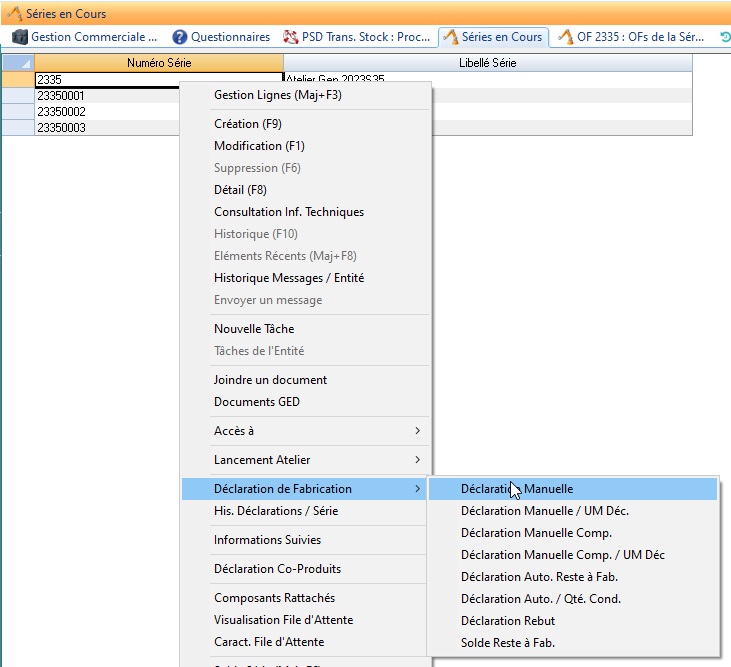

On lance la déclaration de fabrication depuis la série :

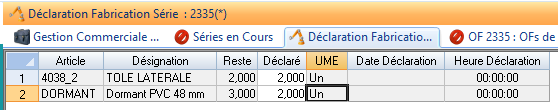

On saisie les quantités à déclarer :

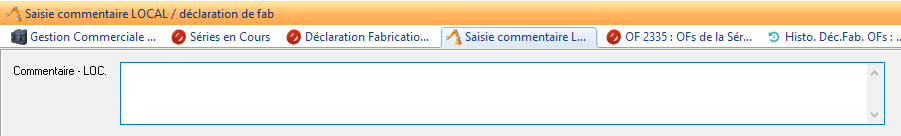

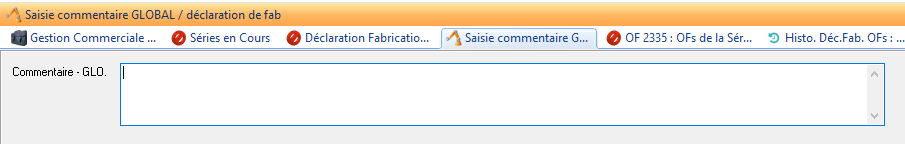

A la validation de l'écran, Diapason affiche la PSD globale une seule fois pour les 2 OFs :

Puis les PSDs locales de chaque OF :

  • pour le 1er OF :

  • et pour le second :

  • l’annulation sur l’une des PSD, interrompt l’enchainement de PSD et provoque le retour à l'écran de départ ➡️ la déclaration n’a pas lieu !

  • sur l’action d’annulation de déclaration de fabrication on a le même comportement (les PSD s’ouvrent)

  • pour les actions de déclaration qui, normalement, n’ont pas de saisie (“Déclaration auto. reste à fab”, “Déclaration auto. / Qté. cond.”) seules les PSD interactives s’ouvrent (et la PSD locale ne s’ouvre qu’une seule fois…)

  • Trs Sor. Lan. [EvtDiaFabLanRef]

Zone facultative.

On peut mettre ici la référence d’une transaction sortante. Cette transaction sortante sera « posté » à chaque lancement. Cette zone est munie d’une aide présentant toutes les transaction sortantes ayant comme action « ACT-LCT ». La transaction sortante permet d’effectuer des traitements par une requête suite à un lancement.

Un EXE-DOC dans la LOU ou la LSE donne le même résultat plus facilement 😉

Pour en savoir plus sur les transactions sortantes EIA- Messages Sortants, voir chapitre Principe des Transactions Sortantes.

  • Evt. Sor. Fab. [EvtDiaFabFabRef]

Zone facultative.

On peut mettre ici la référence d’une transaction sortante. Cette transaction sortante sera « posté » à chaque déclaration de fabrication. Cette zone est munie d’une aide présentant toutes les transaction sortantes ayant comme action « ACT-FAB ». La transaction sortante permet d’effectuer des traitements par une requête suite à une déclaration de fabrication.

On peut faire la même chose plus facilement en utilisant le champs de l’OF Doc. Dec. Fab. [EvtDiaFabDocRef] (exécuté à la déclaration de fabrication finale) ou dans le RGG en alimentant des variables VGG. « Etape »_DocDec (exécuté à la déclaration de l'étape correspondante) 😉

Pour en savoir plus sur les transactions sortantes EIA- Messages Sortants, voir chapitre Principe des Transactions Sortantes.

  • Scénario Dec. [LanSerFabDecRef]

Zone facultative.

Scénario de déclaration de fabrication pour les applications Diapason caractère. (Voir Documentation Suivi).

Les applications Diapason caractère sont décommissionnées fin 2023 début 2024.

  • Doc. Dec. Fab. [EvtDiaFabDocRef]

    Zone facultative.

    Document de déclaration de fabrication. Les documents utilisables sont :

    • les documents de type 1 (document sur REN) portant sur l’entité « OF »

    • les documents de type 4 (dossier) portant sur l’entité « OF »

    • les documents sur requête de type REB utilisant la variable standard critère « SCR.LanSerFabOF »

Ce document est exécuté uniquement sur la déclaration de fin de fabrication. Pas sur les déclarations d'étapes intermédiaires de la gamme de suivi file d’attente.

  • Type Ordre [DemMetGes]

Zone obligatoire. Non saisissable en modification.

La théorie :

DEM Sur demande: l’OF doit venir servir une demande de fabrication (DF).

MAN Manuel: l’OF est indépendant de toute demande de fabrication (DF).

Dans les faits :

  • Pour les articles à la commande ce champ n’a pas d’importance. La DF est servie que la valeur soit “MAN” ou “DEM.”

  • Pour les articles standards, quoiqu’on saisisse, Diapason réinitialise le champ avec “DEM” s’il a trouvé une DF (et la DF est servie) et avec “MAN” s’il n’en a pas trouvé.

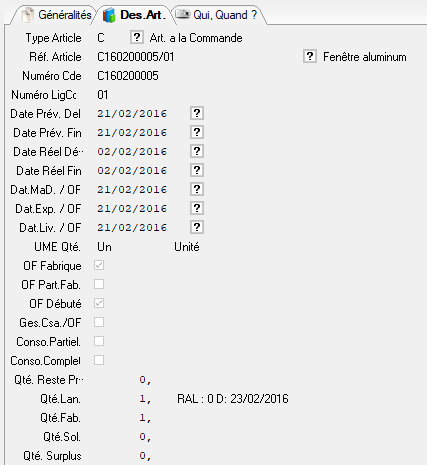

Onglet « Des. Art. »

  • Type Article [LanTypArt]

Zone obligatoire.

Initialisé à "C" article sur mesure. Cette zone peut prendre les valeurs :

C Article sur mesure

R Article standard.

  • Ref. Article [GenRefArt]

Zone obligatoire.

Permet d’indiquer l'article (sur mesure ou standard) associé à cet OF.

Une fonction Sélection est disponible pour choisir l'article à associer.

  • Numéro Cde [CdeNumCom]

Uniquement en consultation.

Numéro de commande correspondant à l'article quand l’OF porte sur un article à la commande.

  • Numéro LigCde [CdeNumLig]

Uniquement en consultation.

Numéro de ligne de commande correspondant à l'article quand l’OF porte sur un article à la commande.

  • Date Prev Deb [LanSerPreDebDat]

Zone obligatoire si la méthode de lancement est "DD" Date de début lancement donnée.

Voir le champ “LanSerMet” pour plus d’explication sur le fonctionnement autour de cette date.

  • Date Prev Fin [LanSerPreFinDat]

Zone obligatoire si la méthode de lancement est "DF" Date de fin lancement donnée.

Voir le champ “LanSerMet” pour plus d’explication sur le fonctionnement autour de cette date.

Lorsque la date de début prévisionnelle ou la date de fin d’un OF sont modifiées, le système recalcule les dates de début et de fin pour la Série, de façon à avoir la date de début au plus tôt ainsi que la date de fin au plus tard.

Si par contre vous modifiez la date de début prévisionnelle ou la date de fin sur la Série, ces dates sont réappliquées sur les OFs.

  • Date Réel Deb [LanSerReeDebDat]

La date réelle de début de fabrication est donnée lors de la première déclaration de fin de fabrication sur cet OF (pas les déclarations intermédiaire).

  • Date Réel Fin [LanSerReeFinDat]

La date réelle de fin de fabrication est donnée par la dernière déclaration de fin de fabrication de l’OF.

  • Dat MaD/OF [LanSerPreExDDat]

Uniquement en consultation.

Date de Mise à Disposition de l'OF.

Calculé uniquement pour les OFs portant sur des articles à la commande en partant de la date de fin de l’OF (LASerFab.LanSerPreFinDat) à laquelle on ajoute le cycle de mise à dispo (CDPrLi.CdeLigIntCycDEs) dans le calendrier défaut de fabrication.

  • Dat Exp/OF [LanSerPreExFDat]

Date d'expédition de l'OF.

Calculé uniquement pour les OFs portant sur des articles à la commande en partant de la date de MAD de l’OF (LASerFab.LanSerPreExDDat) à laquelle on ajoute le cycle de réalisation d’expédition (CDPrLi.CdeLigIntCycREx) dans le calendrier défaut d’expédition.

  • Dat Liv/OF [LanSerPreLivDat]

Date de livraison de l'OF.

Calculé uniquement pour les OFs portant sur des articles à la commande en partant de la date d’expédition de l’OF (LASerFab.LanSerPreExFDat) à laquelle on ajoute le cycle de transport (CDPrLi.CdeLigIntCycTra) dans le calendrier défaut de transport.

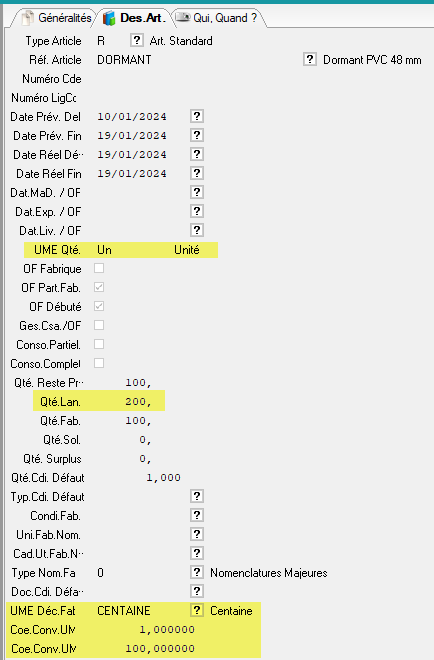

  • Un Me Qtes [LanSerFabQteUnMe]

Uniquement en consultation.

Unité de mesure des zones quantités qui suivent.

La déclaration de fin de fabrication s’effectuera par défaut dans cette unité.

Cette information est alimentée par Diapason de la manière suivante lors de la validation de la création de l’OF :

  • si l’article est géré en stock (DDArtic.GenGesSto = vrai), Diapason prend l’unité de mesure de stock (DDArtic.StoUnMeQte)

  • sinon Diapason prend l’unité de mesure correspondant à l’origine principale de l’article.

  • si DDArtic.GenOriPrin = 'F' => DDArtic.FabUnMeQte

  • sinon si DDArtic.GenOriPrin = 'A' => DDArtic.AppUnMeQte

  • sinon si DDArtic.GenOriPrin = 'S' => DDArtic.SstUnMeQte

Les 2 derniers cas ne sont donc pas très cohérents. Pour un article généralement approvisionné ou sous-traité si on le fabrique ponctuellement on prendra les unités de mesure d’appro ou de sous-traitance pour notre OF et pas celle de fabrication…

Les unités de mesures de la fiche article n’existent pas dans les données multi-gestionnaires.

  • OF Fabriqué ? [LanSerStaFab]

Uniquement en consultation.

Indique si l'OF est totalement fabriqué. Cela signifie que la déclaration de fin de fabrication a eu lieu pour toute la quantité lancée.

  • OF Part. Fab. ? [LanSerStaPar]

Uniquement en consultation.

Ce champ prend la valeur “vrai” quand une partie de la quantité lancée est fabriqué. C’est à dire que la déclaration de fin de fabrication a été réalisée pour une partie de la quantité lancée.

Sa valeur repasse à “faux” quand la déclaration est totale.

  • OF Débuté ? [LanSerStaDeb]

Uniquement en consultation.

Ce champ prend la valeur “vrai” à partir du moment où il y a au moins une déclaration de fabrication intermédiaire réalisée (sur la gamme de suivi file d’attente donc) ou une déclaration de fin de fabrication.

  • Ges.Csa./OF ? [LanSerCsoGes]

Uniquement en consultation.

Ce champ est à “oui” à partir du moment où il y a au moins un composant rattaché avec DFaMethode = '40' (Conso. déclarée / OF)

Ce champ existe aussi sur la série mais il indique s’il y a des composants rattachés avec DFaMethode = '30' (Conso. déclarée / Série)

  • Conso. Partiel. ? [LanSerCsoPar]

Indique si la consommation partielle des composants a été faite.

  • Conso. Complet. ? [LanSerCsoSta]

Indique si la consommation complète des composants a été faite.

  • Qte Reste Prod [LanSerFabQteRes]

Uniquement en consultation.

Quantité restant à produire.

  • Qte Lan [LanSerFabQteLan]

Zone obligatoire.

Quantité lancée.

  • Qte Fab [LanSerFabQteFab]

Uniquement en consultation.

Quantité fabriquée.

  • Qte Sol [LanSerFabQteSol]

Uniquement en consultation.

Quantité soldée.

  • Qte Surplus [LanSerFabQteSur]

Uniquement en consultation.

Surplus fabriqué, par rapport à la quantité demandée.

Non géré actuellement.

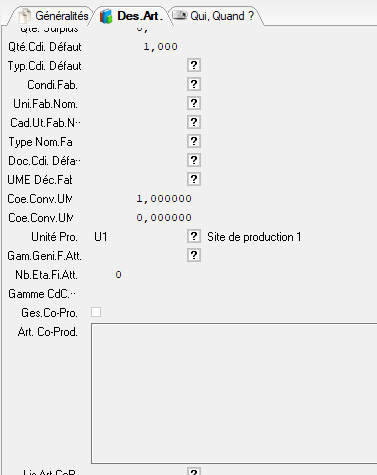

Onglet « Des. Art. » (suite)

  • Qte. Cdi. Défaut [LanSerFabQteCdi]

Quantité de Conditionnement de l’article fabriqué.

Lié au champ suivant “FabTypCondi”. Information utilisée par l’action “Déclaration Auto. / Qté. Condit.” sur l’OF. Lors de l’utilisation de cette action, Diapason déclare l’OF à hauteur de la quantité de conditionnement et fait entrer en stock l’article de l’OF sur une palette dont le type est indiqué dans le champ suivant.

Exemple : quantité lancée 10 et quantité condi 5

Premier lancement de l’action “Déclaration Auto. / Qté. Condit.” => entrée en stock d’une palette portant sur le produit fini en quantité 5

Second lancement de l’action => entrée en stock d’une seconde palette portant sur le produit fini en quantité 5 (OF totalement fabriqué)

  • Typ. Cdi. Défaut [FabTypCondi]

Type de Conditionnement de l’article fabriqué.

Voir champ précédent.

  • Condi. Fabr. [FabRefCondi]

Zone facultative.

Conditionnement de fabrication de l’article.

Ce champ est simplement enregistré par Diapason. Il n’a pas de fonction standard.

  • Uni.Fab.Nom. [FabUniProNom]

Zone facultative.

Ce champ (couplé au champ suivant) permet d’indiquer la nomenclature de gestion à transformer en composants rattachés.

Si ces informations sont vides ou ne correspondent pas à une nomenclature de gestion existante, et que l’article lancé à une nomenclature de définition, Diapason extraira les articles standards gérés en stock de cette nomenclature de définition pour créer les composants rattachés à l’OF.

Dans le cas où l’article de l’OF a plusieurs nomenclatures de gestion générées (cas des articles standards), le couple FabUniProNom/FabNomCadUti permet donc de choisir la nomenclature de gestion à utiliser.

Exemple

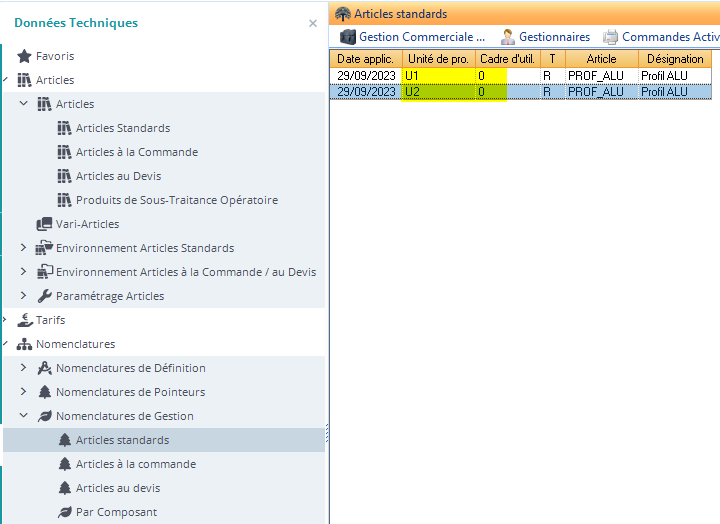

Exemple : pour l’article ci-dessous “PROF_ALU” on a généré 2 nomenclatures de gestion avec des composants différents (par exemple pour fabriquer un même article on ne consomme pas les mêmes composants en fonction du site de fabrication)

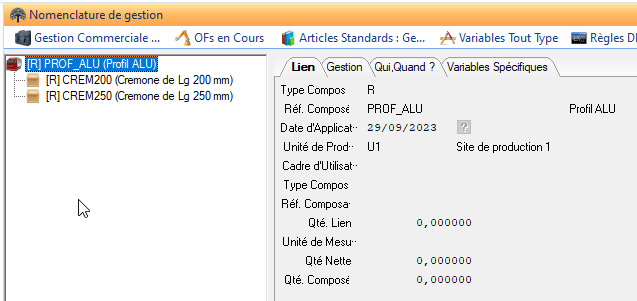

Nomenclature de gestion U1/0 :

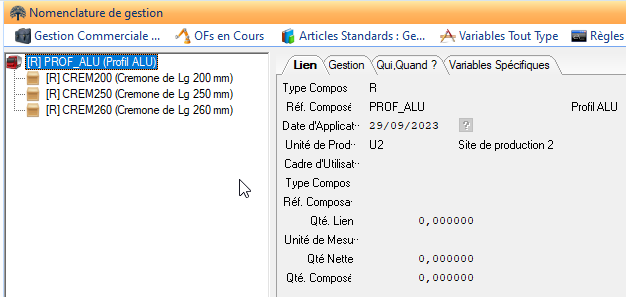

Nomenclature de gestion U2/0

Maintenant on créé 2 OFs sur cet article

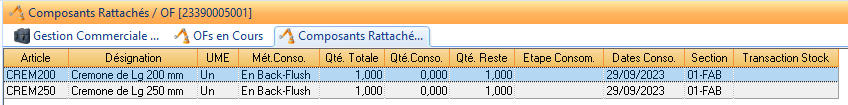

OF 23390005001 portant sur l’article PROF_ALU

Composants rattachés de l’OF :

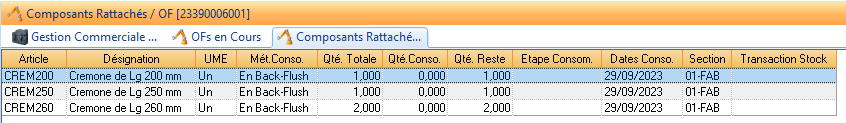

OF 23390006001 portant sur l’article PROF_ALU :

Composants rattachés de l’OF :

  • Cad.Ut.Fab.Nom. [FabNomCadUti]

Zone facultative.

Voir champ précédent.

  • Doc. Cdi. Défaut [LanSerFabDocCdi]

Document édité par Diapason lors de l’utilisation de l’action “Déclaration Auto. / Qté. Condit.”. Les documents utilisables sont les documents sur l’entité OF et les documents sur requête REB utilisant la variable standard critère « SCR.LanSerFabOF ».

  • Un.Me.Dec.Fab. [LanSerDecQteUnMe]

Unité de Mesure Déclaration Fabrication.

Les valeurs saisie dans ce champ ne sont conservées que si le champ (LanSerDecCoeUnMe) est différent de 0.

Permet d’indiquer une unité de mesure différente de l’unité de mesure défaut de l’OF (LanSerFabQteUnMe) pour être utilisé :

  • sur les actions “Déclaration Manuelle / UM Déc” et “Déclaration Manuelle Comp. / UM Déc” de l’OF et la série.

  • sur les actions de déclaration sur les files d’attentes si le scénario de suivi de fabrication indique que les déclarations s’effectue en unité de mesure de déclaration.

Attention à l’alimentation des champs LanSerDecCoeUnDe et LanSerDecCoeUnMe qui suivent.

  • Coe.Conv.UMDec [LanSerDecCoeUnDe]

Zone facultative.

Coefficient de conversion (diviseur) entre l’unité de mesure de déclaration (LanSerDecQteUnMe) et l’unité de mesure défaut de l’OF(LanSerFabQteUnMe) . A partir du moment où on renseigne une unité de mesure de déclaration ce champ sera le plus souvent à 1.

  • Coe.Conv.UMLct [LanSerDecCoeUnMe]

Zone facultative.

Coefficient de conversion (multiplicateur) entre l’unité de mesure de déclaration (LanSerDecQteUnMe) et l’unité de mesure défaut de l’OF (LanSerFabQteUnMe). Obligatoire si on veut utiliser l’unité de mesure de déclaration.

Exemple d’utilisation pour déclarer des pièces par centaines :

Soit l’OF suivant sur lequel on a déjà fait une déclaration :


On utilise l’action “Déclaration Manuelle / UM Déc.”


Diapason multiplie la quantité saisie par le coefficient LanSerDecCoeUnMe (=100) et divise par le coefficient LanSerDecCoeUnDe (=1).

Historique déclaration de l’OF :


L’entrée en stock est bien de 100Un et sur l’OF les quantités sont bonnes :


Le unités de mesure surlignées en oranges ci-dessus sont fausses….

  • Unité prod [FabUniProRef]

Zone obligatoire.

Il s’agit du site où va être fabriqué l’OF.

Ce champs a de l’importance dans la détermination du calendrier utilisé pour calculer les dates de début/fin (en fonction du champ “LanSerMet”).

On prend le calendrier de l’unité de prod s’il est renseigné sinon on prend le calendrier défaut de FAB :

ou

  • Ga. Geni.Fi.Att. [GagGenRef]

Zone facultative.

Référence de gamme générique permettant de générer la gamme de suivi file d’attente de l’OF.

Tous les OF d’une même série doivent obligatoirement avoir la même gamme générique.

  • Nb.Eta.Fi.Att. [GamNbrEta]

Uniquement en consultation.

Nombre d'étapes de la gamme de suivi file d’attente de l’OF.

  • Gamme CdC OF [CdCOFTypGam]

Uniquement en consultation.

Concerne uniquement les articles à la commande.

Permet de savoir si une gamme de planification a été lié à l’OF et donc si la charge correspondante a été basculé de planifiée à lancée (dans les tableaux de bord de charge).

Le lien entre l’OF et la gamme de planifications s’effectue dans la requête LOU par l’alimentation des SCR.CdCOFTypGam (toujours “0”), CdCOFUniPro (Unité de prod de la gamme de planification ciblée) et CdCOFCadUti (cadre d’utilisation de la gamme de planification ciblée). La clé cadre d’utilisation/unité de prod permet de désigner de manière unique une gamme de planification générée pour une ligne de besoin de gestion.

Le champ “CdCOFTypGam” de l’OF est alimenté par Diapason à partir du moment ou la SCR.CdCOFTypGam vaut “0” dans la LOU. Il contient une information du type :

On retrouve les valeurs des SCR CdCOFUniPro et CdCOFCadUti transmises par la LOU (en jaune ci-dessus).

Entre [] on a un “+” ou “-” :

  • le “+” signifie que Diapason a trouvé une gamme de planification pour la clé unité de prod/cadre d’utilisation.

  • Le “-” signifie qu’il n’en a pas trouvé.

  • Ges. Co-Prod. ? [LanSerCoPGes]

Zone facultative

Indique si les co-produits sont gérés.

Les co-produits sont des articles “annexes” obtenu lors de la fabrication du produit principal (celui indiqué dans le champ GenRefArt de l’OF).

Par exemple, sur un processus d’extrusion où on fabriquerait des profils PVC, la matière perdue en début d’extrusion peut être déclarée par ce biais.

Dans Diapason cela consiste à une déclaration manuelle depuis l’OF (Action “Déclaration Co-produits”) qui débouche sur une entrée en stocks des articles déclarés.

  • Art. Co-Prod [LanSerCoPArtPos]

Zone facultative.

Liste chaînée d’articles co-produits propre à la Série (Uniquement pilotée par macro-langage). Un contrôle portera sur cette liste au moment de la saisie des articles dans la gestion des co-produits. La saisie de l’instruction ‘*ART‘ permettra, lors de la déclaration par co-produits, d’effectuer une déclaration de surplus pour l’article lancé : seule une mise à jour des stocks sera réalisée (sans mise à jour de demande ou de la ligne de commande).

Si cette zone est vide tous les articles pourront être saisie sur l'écran “Déclaration Co-produits”

N.B. : cette zone ne semble plus fonctionner (constaté en 04.16.21). Dès qu’un article est indiqué dans cette zone aucun article n’est saisissable dans l'écran de déclaration.

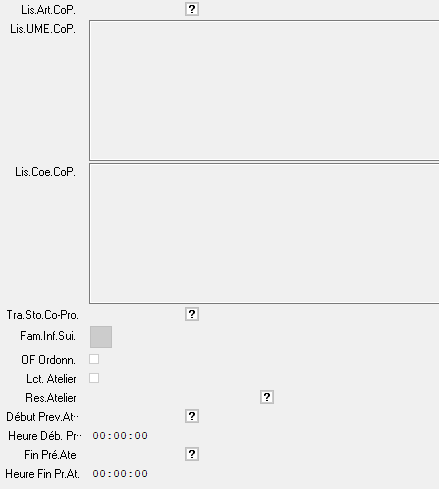

Onglet « Des. Art. » (suite et fin)

  • Lis.Art.Co-Pr. [LanSerCoPLisArt]

Zone facultative

Référence d’une liste d’articles co-produits gérés à partir d’une liste d’articles définie dans l’application Listes Articles Standards. Un contrôle sera alors effectué par rapport à cette liste au moment de la saisie de l’article dans la gestion des co-produits.

  • Lis.UM.Co-Pr. [LanSerCopArtUMe]

Zone facultative

Liste chaînée d’unités de mesure rendant obligatoire la déclaration de co-produits dans l’unité de mesure indiquée pour l’article (même position pour l’article et l’unité de mesure dans les listes chaînées).

Séparateur = #

  • Lis.Coe.Co-Pr. [LanSerCopArtCoe]

Zone facultative

Liste chaînée des coefficients entre l’unité de mesure de stock de l’article co-produit et de l’unité de mesure de déclaration de co-produit.

Séparateur = #

  • Tr.Stk. Co-Pr. [StoFluCoPRef]

Zone facultative.

Transaction de stock pour les co-produits : un mouvement d’entrée sera effectué avec le type de mouvement et la section renseignés sur la transaction pour l’article co-produit.

N.B. : pour pouvoir faire une déclaration dans l'écran “Déclaration Co-Produits” il faut qu’il existe au moins une transaction de stock pour Co-Produits et qu’elle soit renseigné sur la dernière colonne de cet écran.

  • Fam. Inf. Sui. [LanSerVarSui]

Zone facultative

Liste des familles d’informations suivies de l'OF.

Les informations suivies permettent à l’utilisateur de faire des déclarations annexes en parallèle de la fabrication de son OF ou de sa série.

Par exemple, sur une extrudeuse on pourra demander à l’utilisateur de venir déclarer à intervalle régulier la température d’extrusion. On peut aussi imaginer faire saisir des temps de fabrication ou de préparation.

Ces infos sont enregistrées par Diapason en lien avec l’OF ou la série (table HLaSuCat).

Pour voir comment définir les familles d’informations c’est ici (Voir “Familles d’Informations Suivies”).

Les écrans de saisie des informations suivies sont décrits ici.

  • OF Ordonn. ? [AtePreOrdonn]

Zone facultative.

Indique si l’OF est ordonnancé ou non.

Champ mis à jour manuellement ou par un ENR-ACT-ENT sur événement interne de type “ORDO”.

Il a un lien fonctionnel avec les champs ci-dessous “Date Début Prévue Atelier“ (AtePreDebDat), “Heure Début Prévue Atelier“(AtePreDebHeu), “Date Fin Prévue Atelier“(AtePreFinDat) et “Heure Fin Prévue Atelier“ (AtePreFinHeu).

  • Lan. Atelier ? [AteFabLanSta]

Indique si l'OF est lancé en atelier.

On distingue dans Diapason le lancement administratif (c’est à dire la création série & OF qui intervient généralement quelques jours voire semaines en amont de la production) du lancement atelier qui donne le feu vert pour démarrer effectivement la production.

Le lancement atelier s’accompagne souvent de l'édition des documents destinés à la fabrication et permet d’afficher un avertissement lorsqu’on rentre en déclaration de fabrication pour les Séries ou OFs non lancés atelier.

Plus d’info sur le lancement atelier ici.

  • Res. Atelier [AteResRef]

Zone facultative.

Ressource dans l'atelier sur laquelle sera faite la fabrication. Ce champ est simplement enregistré par Diapason. Il n’a pas de fonction standard.

  • Début Prev. Ate [AtePreDebDat]

Zone facultative.

Date de début prévisionnelle de fabrication en atelier. Voir champ “OF Ordonnance ?“ (AtePreOrdonn) ci-dessus.

  • Heur.De.Pr.At. [AtePreDebHeu]

Zone facultative.

Heure de début prévisionnelle de fabrication en atelier. Voir champ “OF Ordonnance ?“ (AtePreOrdonn) ci-dessus.

  • Fin Prev. Ate [AtePreFinDat]

Zone facultative.

Date de fin prévisionnelle de fabrication en atelier. Voir champ “OF Ordonnance ?“ (AtePreOrdonn) ci-dessus.

  • Heur.Fi.Pr.At. [AtePreFinHeu]

Zone facultative.

Heure de fin prévisionnelle de fabrication en atelier. Voir champ “OF Ordonnance ?“ (AtePreOrdonn) ci-dessus.


JavaScript errors detected

Please note, these errors can depend on your browser setup.

If this problem persists, please contact our support.
